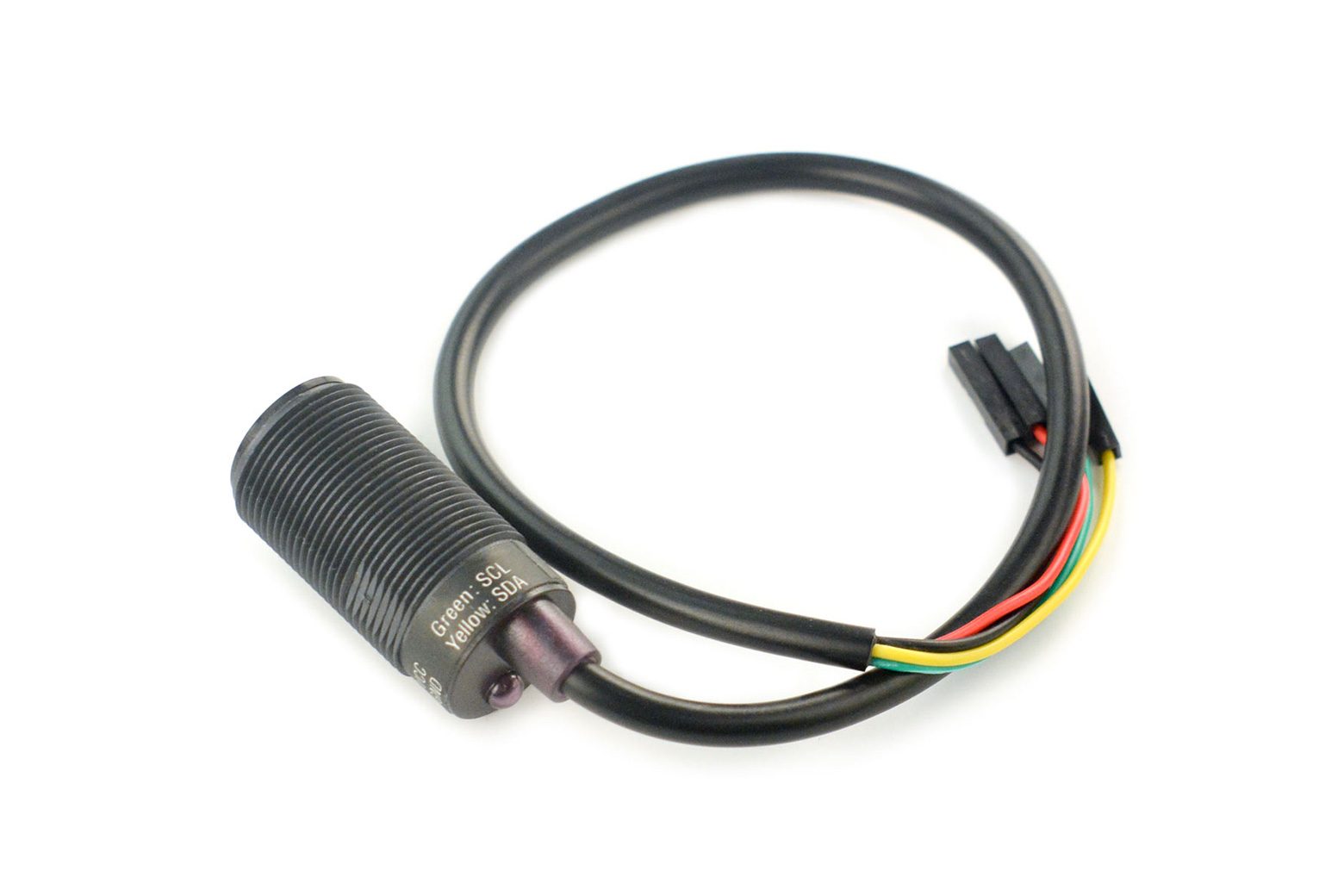

Gravità: telecamera di posizionamento IR per Arduino – SEN0158

Descrizione

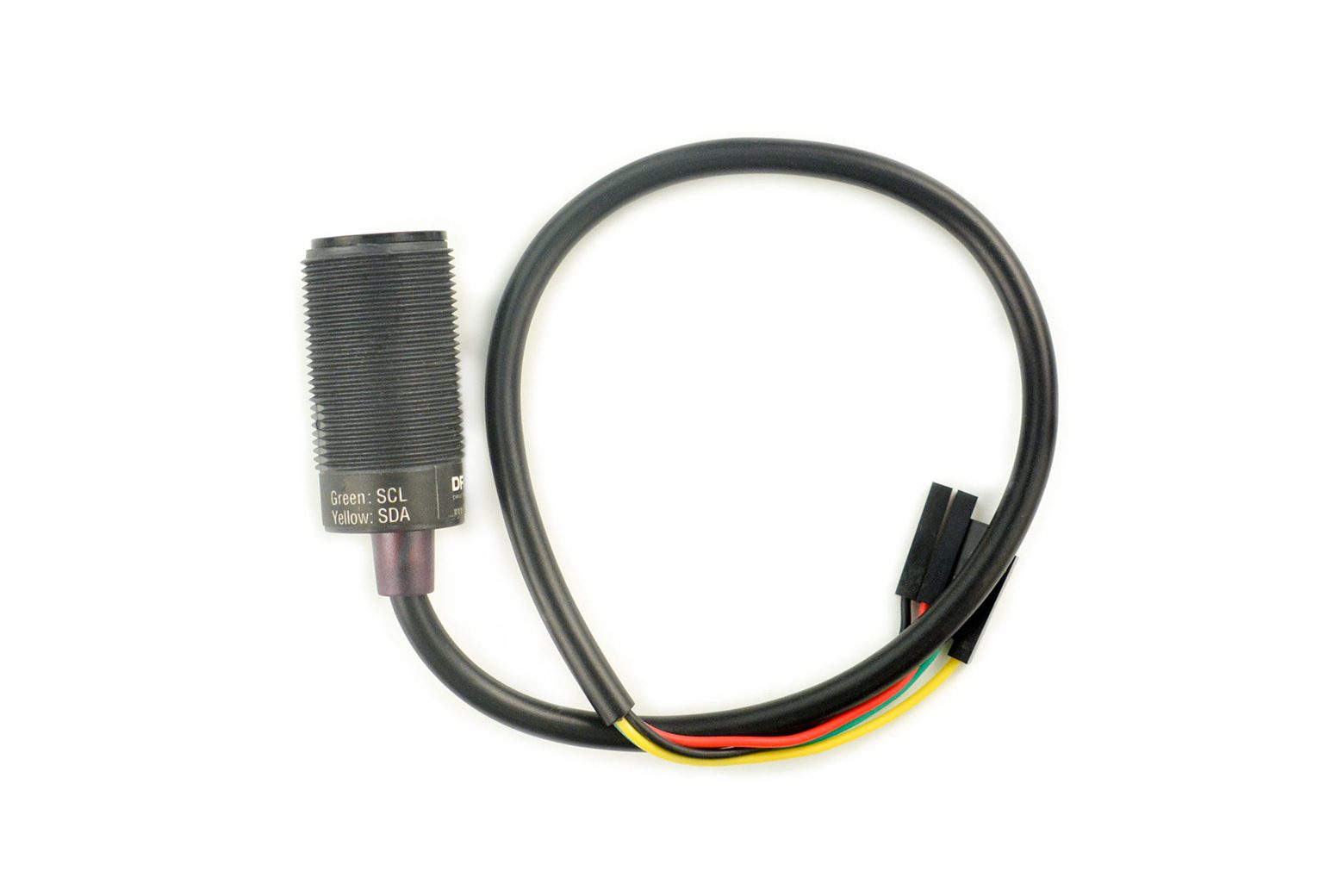

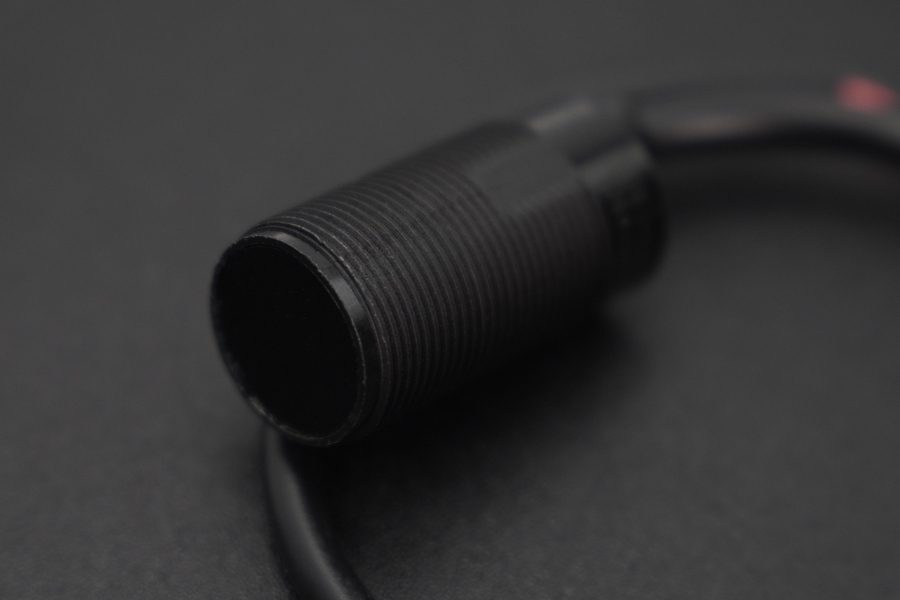

Introduzione Vuoi un robot che dia la caccia a oggetti caldi o che navighi con il fuoco? Si tratta di una telecamera IR con fattore di forma ridotto in grado di tracciare fino a quattro sorgenti di calore/IR. Le applicazioni sono numerose e possono andare dal tracciamento di robot con trasmettitori IR per la navigazione alle barriere fotoelettriche, alla determinazione della direzione in cui sta andando l’oggetto e al funzionamento come sensore di fiamma o al rilevamento di fonti di calore. È completamente compatibile con Arduino con solo quattro fili: due per l’alimentazione e due per I2C. Questa telecamera di posizionamento a infrarossi può essere controllata con Arduino, AVR tramite interfaccia I2C. È in grado di tracciare i punti infrarossi mobili e di trasmettere i dati all’host. L’angolo orizzontale della fotocamera è di 33 gradi mentre l’angolo verticale è di 23 gradi. Restituisce fino a quattro punti alla volta quando identifica un oggetto. Con i vantaggi di alta risoluzione, alta sensibilità, alta precisione, dimensioni ridotte e peso leggero, questa telecamera IR di posizionamento può essere ampiamente utilizzata nella ricerca automatica dei robot, nelle partite di calcio dei robot e nel riconoscimento della traiettoria mobile. Inoltre, questa telecamera IR può essere utilizzata per realizzare una lavagna elettronica, un touch screen e un visore per la realtà virtuale a basso costo, come visto nella presentazione TED di Johnny Lee sugli hack economici del telecomando Wii. Avvertenza: assicurarsi che l’utente sia a conoscenza dell’alimentazione direttamente sull’adesivo sul modulo e/o nel manuale. tracciamento della posizione in tempo reale con arduino ed elaborazione tramite interfaccia I2C Applicazioni Tracciamento di robot con trasmettitori IR per la navigazione. Barriere fotoelettriche per determinare la direzione in cui va l’oggetto. Sensore di fiamma, tracciamento delle fonti di calore. Specifica Voltaggio operativo: 3,3-5 V Interfaccia: I2C Distanza di rilevamento: 0~3 m Angolo di rilevamento orizzontale: 33 gradi Angolo di rilevamento verticale: 23 gradi Dimensioni: 32 mm x 16 mm (1,26×0,63″) La risoluzione è 128×96 pixel, con elaborazione immagini hardware, che può tracciare quattro oggetti (oggetti che emettono o riflettono IR) Lista di spedizione Posizionamento telecamera IR x1 Documenti Wiki (Posizionamento telecamera IR) Scheda tecnica
