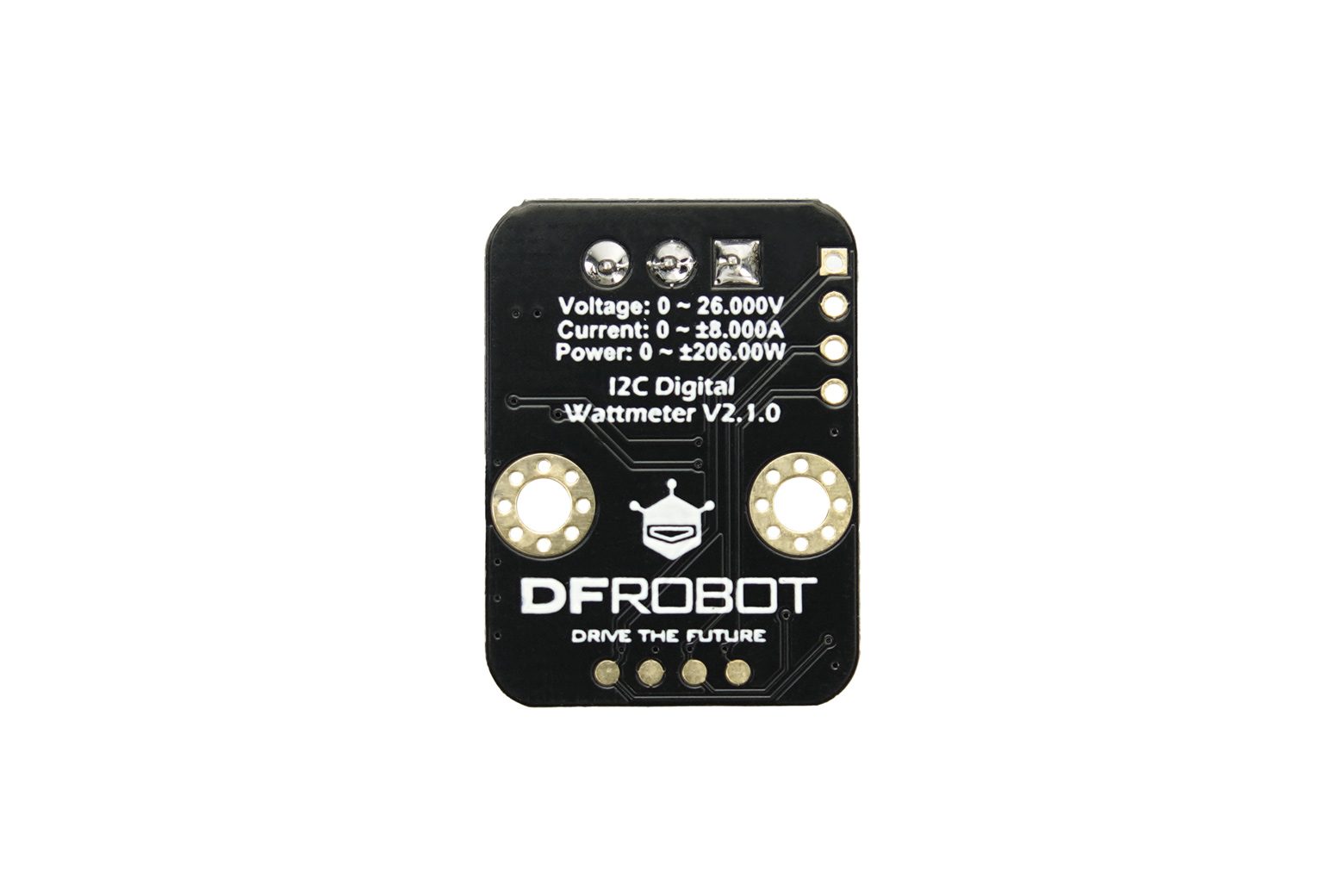

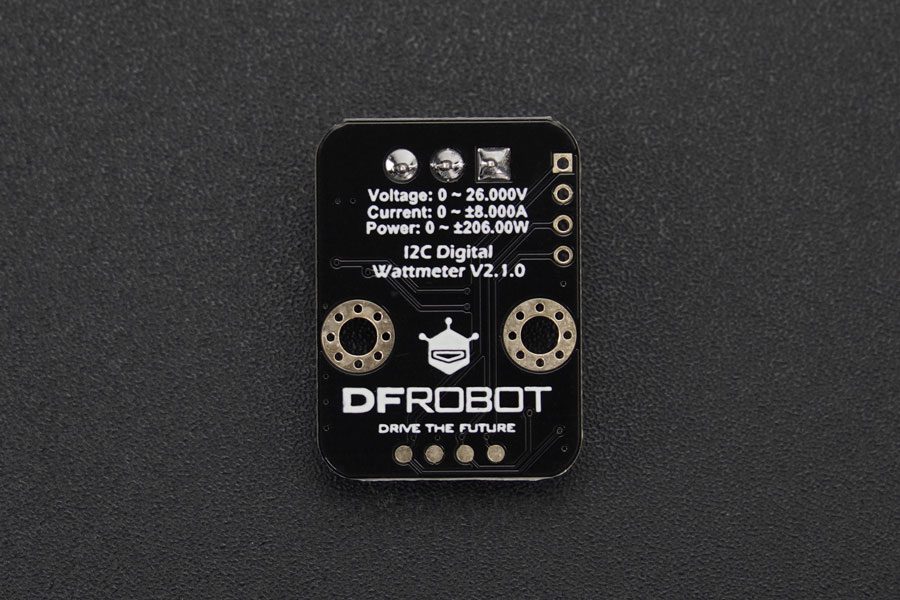

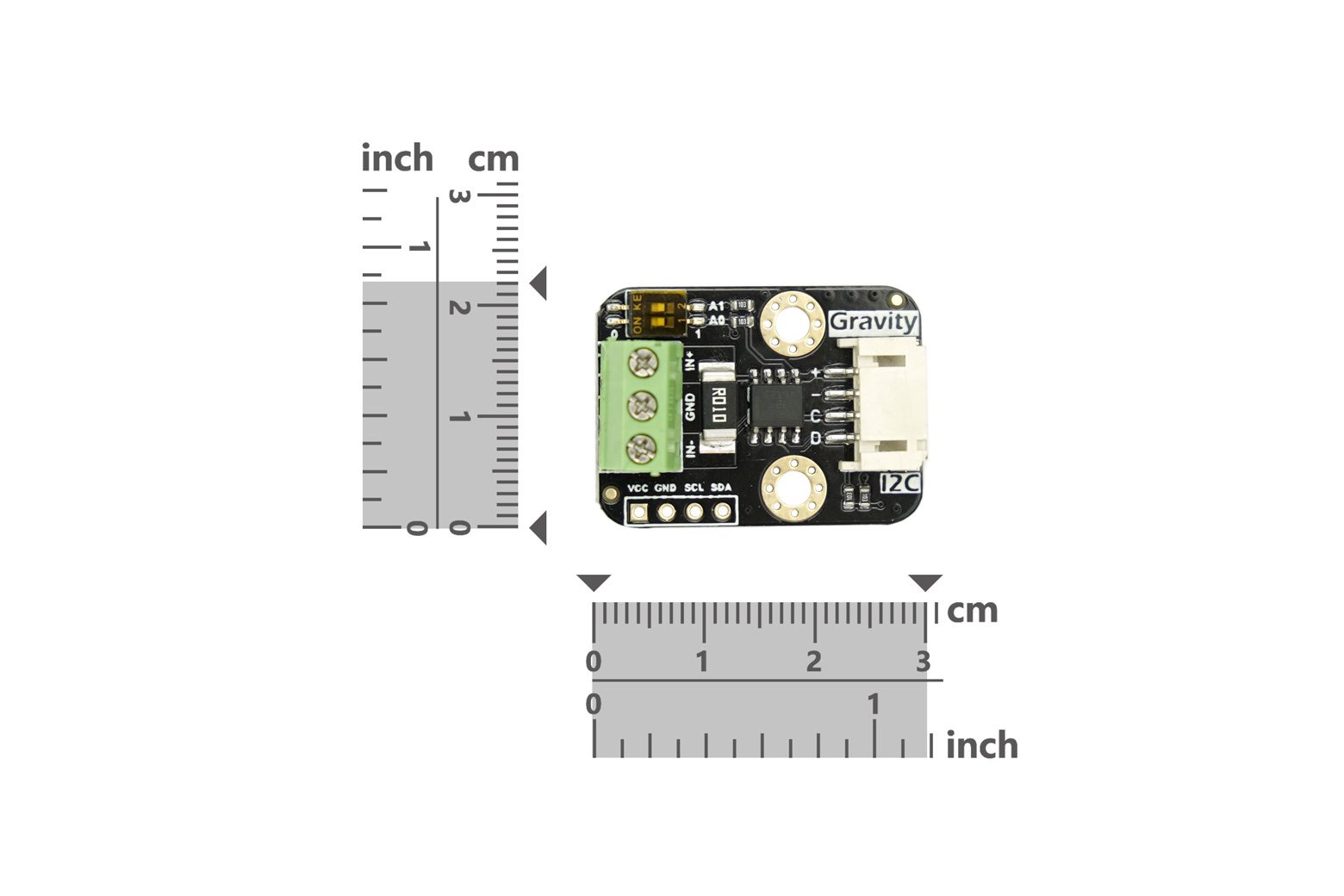

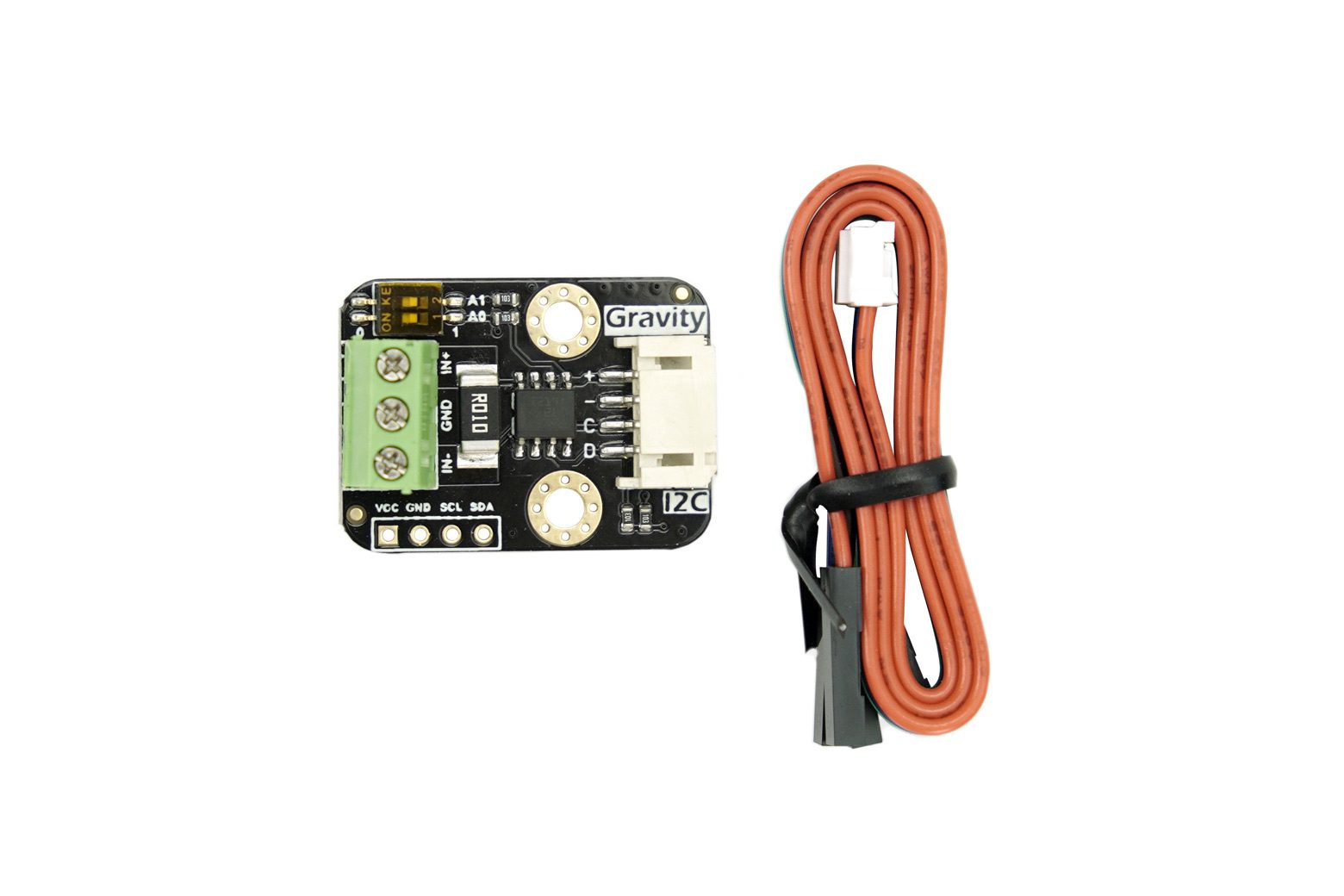

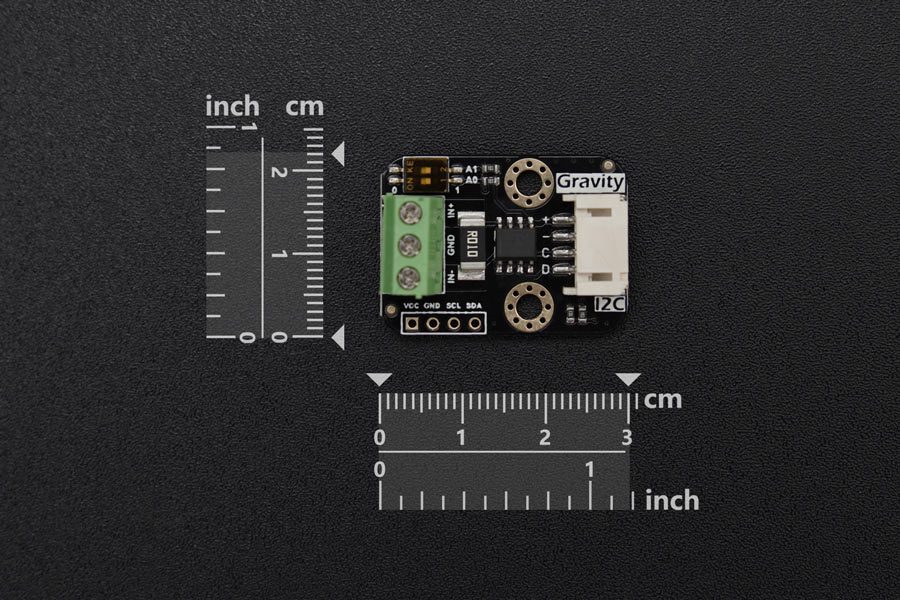

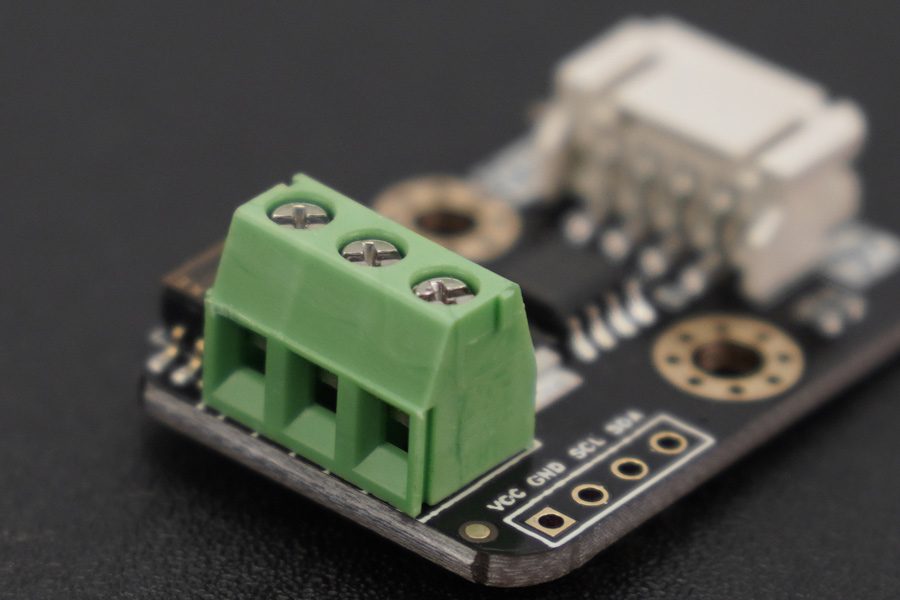

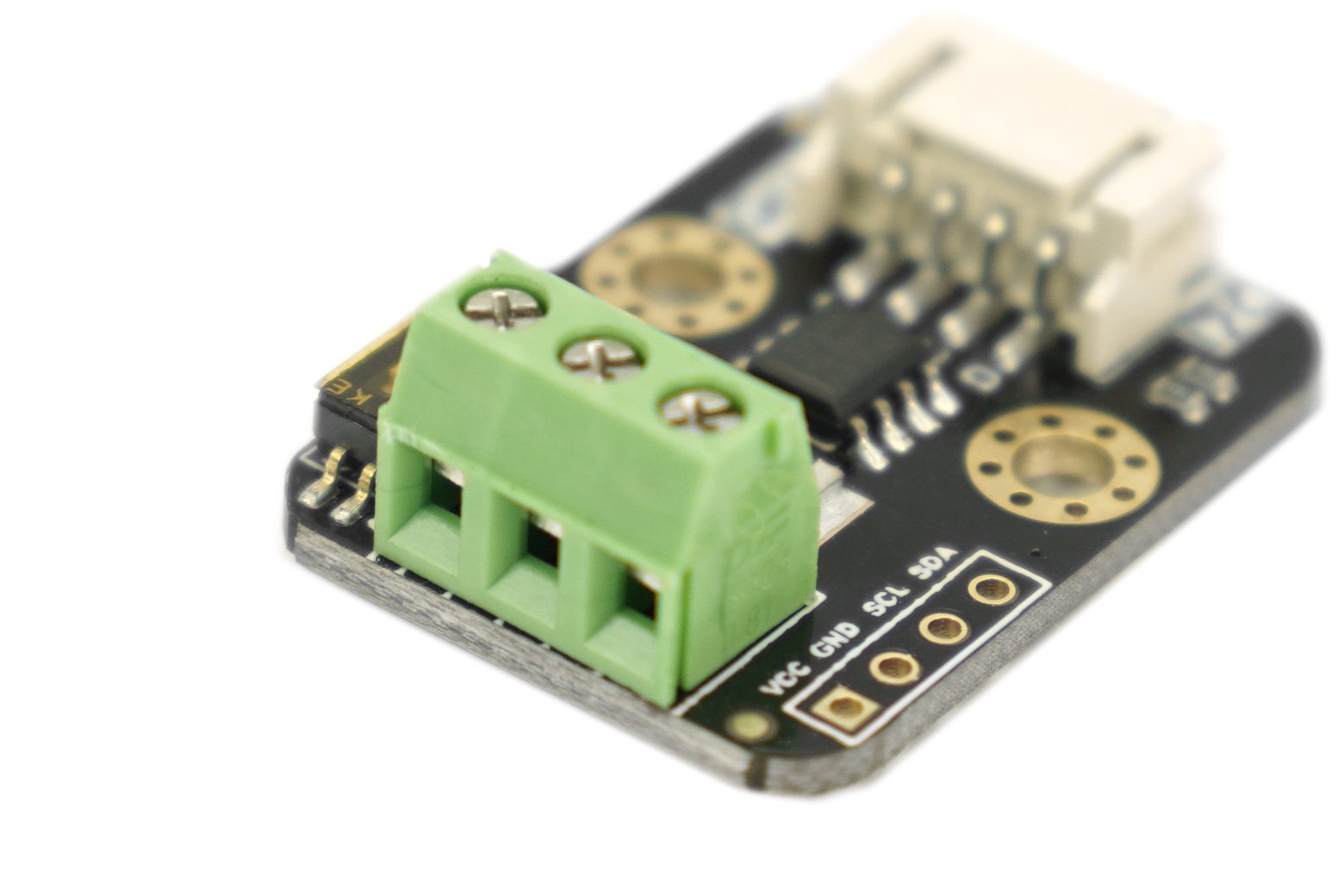

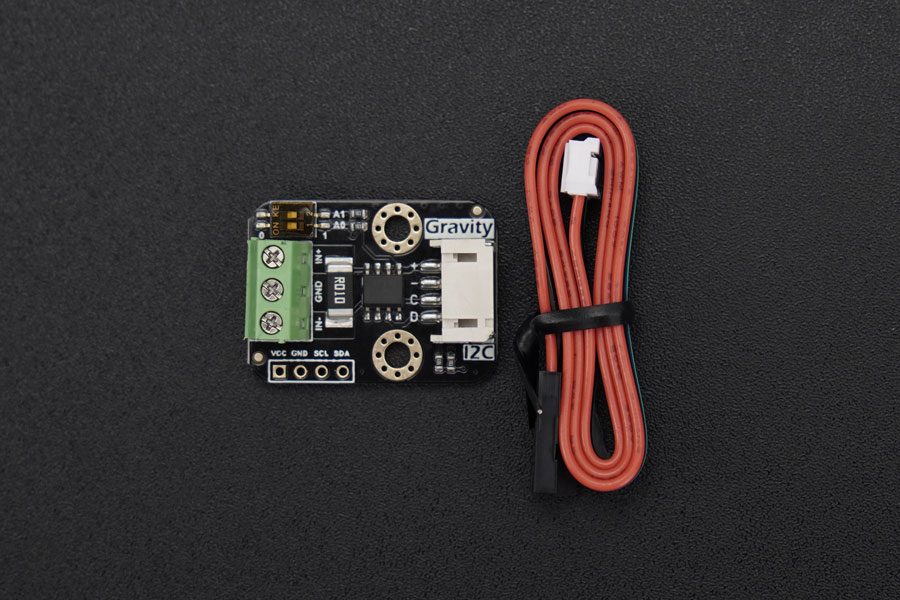

Gravità: Wattmetro digitale I2C – SEN0291

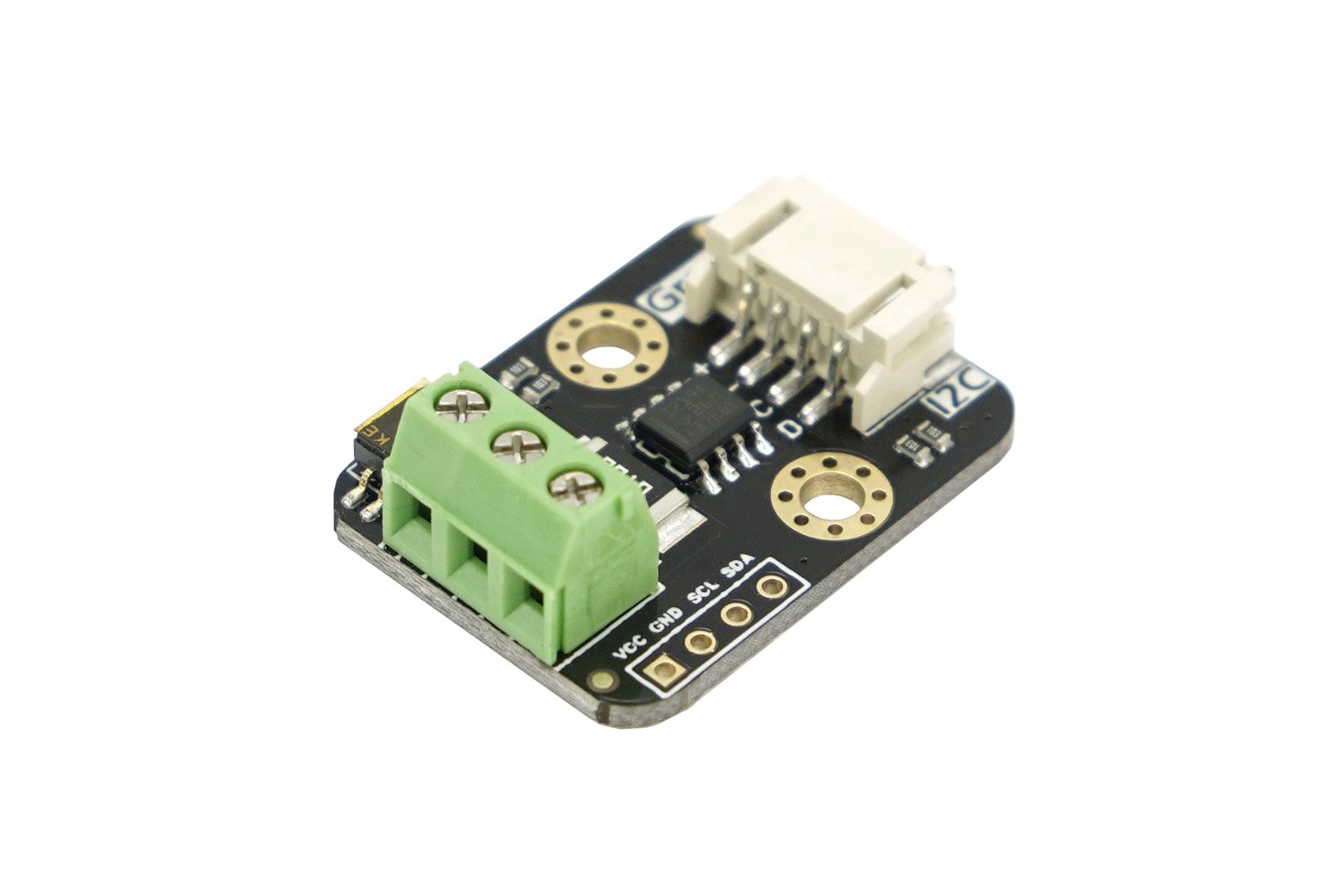

Introduzione Gravità: il wattmetro digitale I2C è un modulo di misurazione su larga scala ad alta risoluzione, alta precisione in grado di misurare la tensione, la corrente e la potenza di vari moduli elettronici e apparecchiature elettriche entro 26 V 8 A e l’errore relativo massimo non è superiore a ± 0,2% (è necessaria una semplice calibrazione manuale prima dell’uso). Può essere utilizzato per la valutazione del consumo energetico o della durata della batteria di sistemi di energia solare, batterie, motori, controller o moduli elettronici. Il modulo adotta il chip di monitoraggio della corrente/potenza con deriva a temperatura zero TI INA219 e un resistore di campionamento in lega da 10 mΩ con deriva a bassa temperatura ad alta potenza da 2 W. La risoluzione di tensione e corrente può raggiungere rispettivamente 4 mV e 1 mA. Nelle condizioni di misurazione a fondo scala, l’errore relativo massimo della misurazione di tensione e corrente può essere superiore a ±0,2%. Fornisce inoltre quattro indirizzi I2C che possono essere configurati tramite il DIP switch 2P. Il modulo misura accuratamente le correnti high-side bidirezionali (corrente che scorre attraverso l’alimentatore o il positivo della batteria), il che è particolarmente utile nelle applicazioni solari o di indicatore del livello di carica della batteria in cui la batteria deve essere caricata e scaricata. Questo stato può essere semplicemente determinato da letture di corrente positive o negative. Nelle applicazioni motore, la corrente può essere monitorata in tempo reale monitorando se la corrente del motore è troppo elevata a causa del sovraccarico. Inoltre, puoi utilizzare questo modulo per misurare il consumo energetico di vari moduli elettronici o dell’intero progetto per valutare la durata della batteria. Diagramma di collegamento Gravity: Diagramma di collegamento del wattmetro digitale I2C (Arduino UNO) Gravity: Diagramma di collegamento del wattmetro digitale I2C (Raspberry Pi 3B) Misurazione del consumo energetico di Gravity: pHmetro Monitorare il consumo energetico del pannello solare, della batteria e delle uscite di un sistema solare Caratteristiche Alta precisione, alta risoluzione, ampio raggio, bassa deriva termica Misurazione bidirezionale del lato alto della corrente Compatibile con controller 3,3 V/5 V Sofisticato e compatto, facile da integrare nel progetto Applicazioni Solare Gestione alimentazione Batteria Indicatore livello carburante Modulo elettronico Specifiche di valutazione della potenza Tensione in ingresso (VCC): 3,3 V~5,5 V Intervallo di tensione (IN+ o IN- rispetto a GND): 0 ~ 26 V Risoluzione di tensione: 4 mV Errore relativo di tensione: <±0,2% (tipico) Intervallo di corrente: 0 ~ ±8 A (corrente bidirezionale) Risoluzione di corrente: 1 mA Errore relativo di corrente: <±0,2% (tipico, è necessaria la calibrazione manuale) Intervallo di potenza: 0 ~ 206 W Risoluzione di potenza: 20 mW (Hardware) / 4 mW (Software) Corrente di riposo: 0,7 mA Interfaccia: Gravità I2C (livello logico: 0-3,3 V) Indirizzo I2C: Quattro opzioni 0x40, 0x41, 0x44, 0x45 Dimensioni: 30,0 mm*22,0 mm/1,18*0,87 pollici Peso: 4 g Lista di spedizione Gravità: Wattmetro digitale I2C x1 Cavo sensore Gravity-4P I2C/UART x1 Documenti Wiki del prodotto Altri documenti
