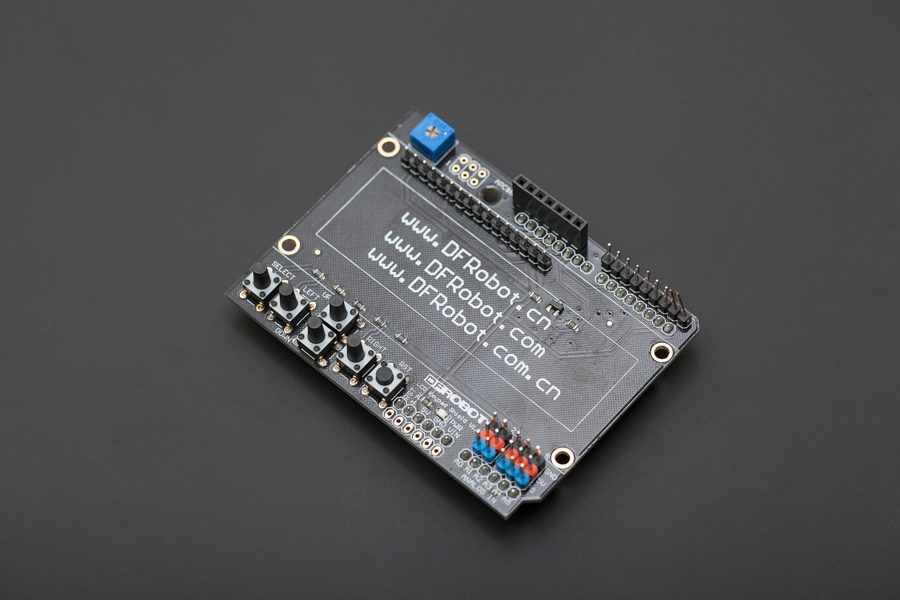

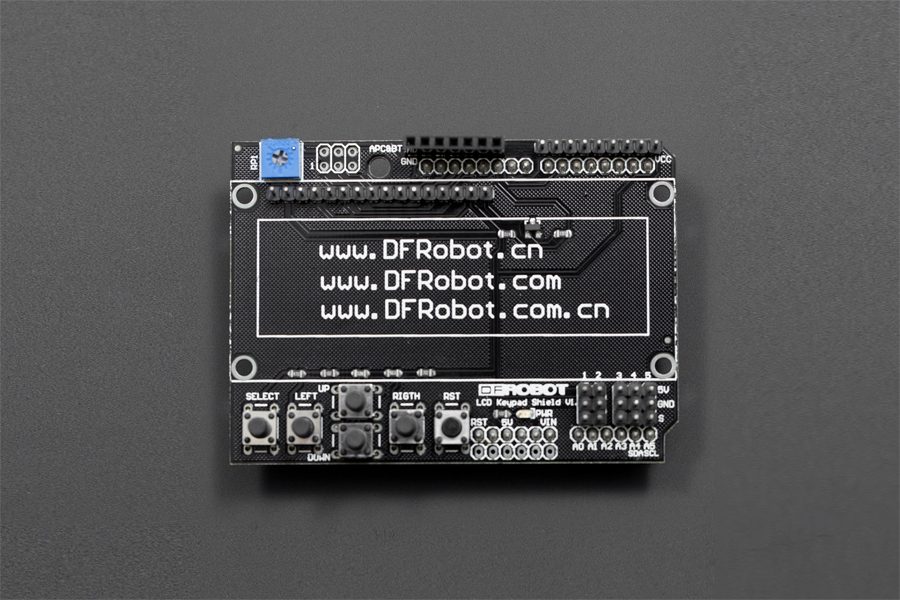

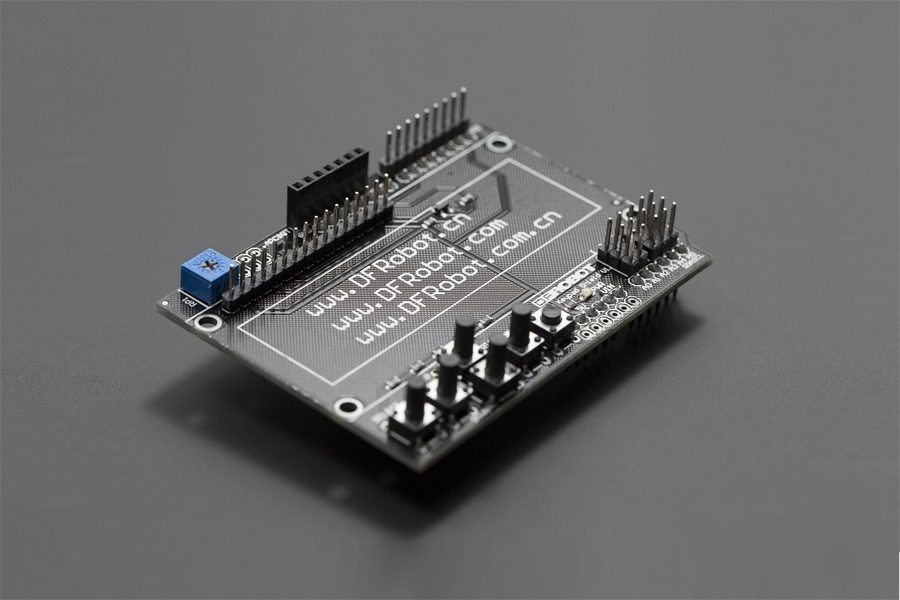

Gravity: PCB della protezione della tastiera LCD di – DFR0009-BP

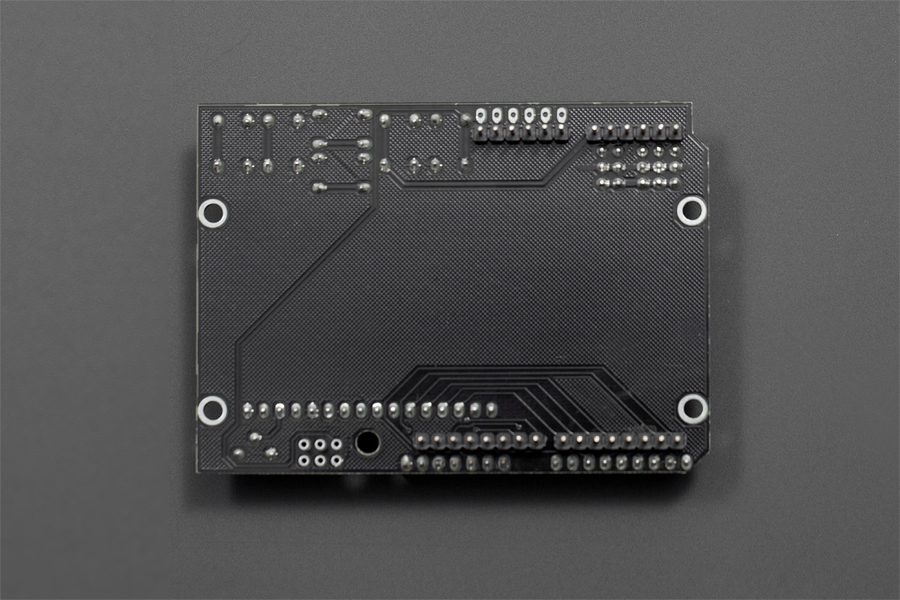

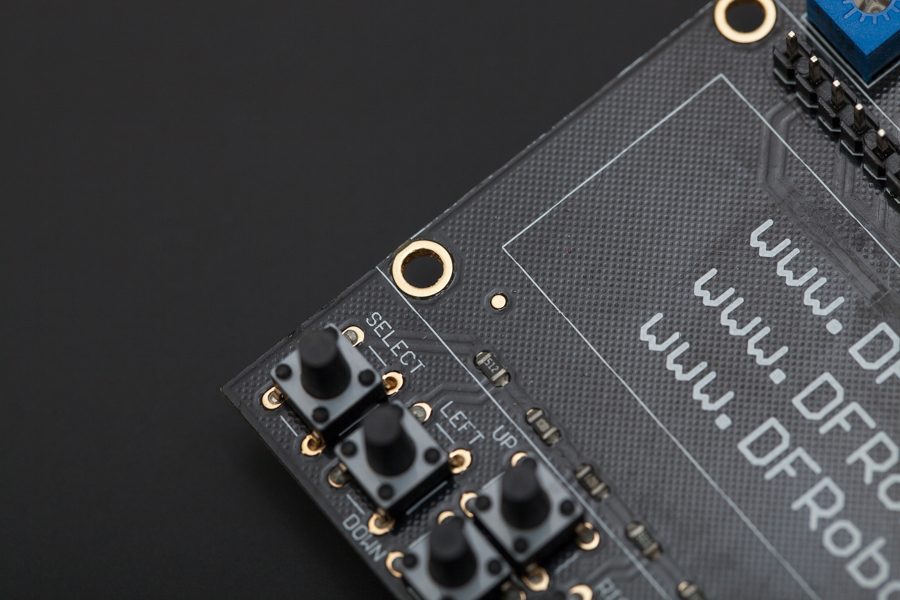

Nota introduttiva: Gravity: il PCB di Arduino LCD Keypad Shield è ora fuori produzione. Questo è il pannello posteriore dello schermo LCD Arduino 1602. Questo scudo ti consente di posizionare il tuo LCD su questo scudo. Richiede solo un LCD compatibile 16×2 HD44780. Questo Shield utilizza la libreria Arudino LCD4Bit. La scheda PCB è compatibile con il seguente display LCD: LCD di base 16×2 caratteri – Nero su giallo 5 V LCD di base 16×2 caratteri – Bianco su blu 5 V Applicazioni Si tratta di un’ottima protezione se si dispone di un LCD aggiuntivo in giro o si desidera spostare l’attuale LCD dalla breadboard e dai cavi a una soluzione più stabile. Specifica Richiede l’uso di un LCD 16×2 Tensione operativa: 5 V Integra un potenziometro per la regolazione della retroilluminazione Dispone di 5 pulsanti programmabili e 1 pulsante di reset Pin I/O disponibili espansi Pinout analogico espanso con configurazione DFRobot standard per estensione rapida del sensore Pin utilizzati: D4-D7 -> Trasmissione dati LCD D8 -> Reset pin D9 -> Abilita pin Intestazione pin APC e BT per il collegamento di dispositivi wireless, direttamente compatibile con: Modulo di comunicazione radio APC220 DFRobot Bluetooth Dimensioni V3: 80 x 58 mm (3,15×2,28″) Non compatibile con: LCD a 20 pin Documenti Wiki Doc Schemi di riferimento della libreria Arduino Elenco di spedizione Pannello posteriore LCD x1
