Gravity: Scudo di espansione IO per Bluno M3 (fuori – DFR0371

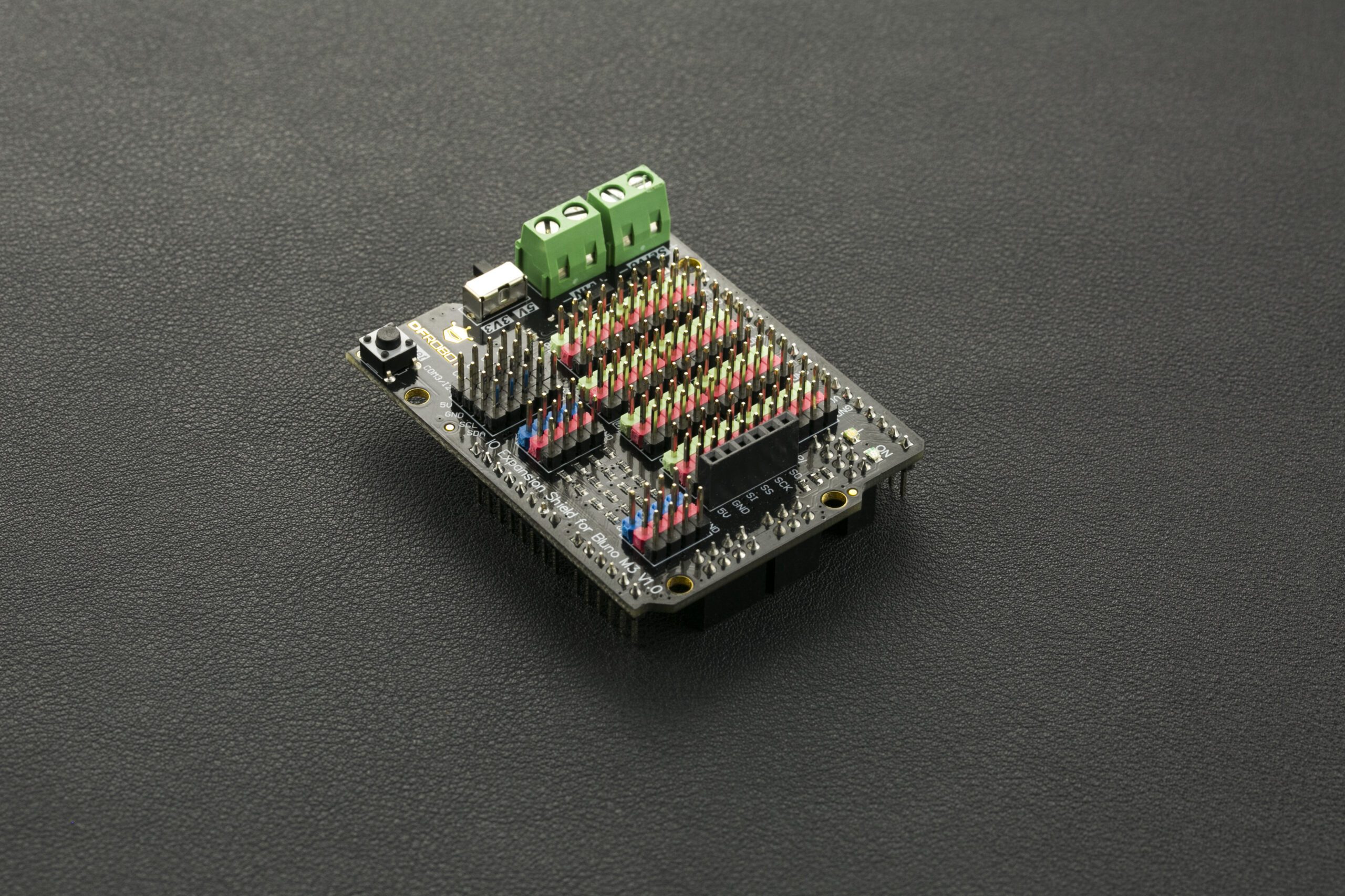

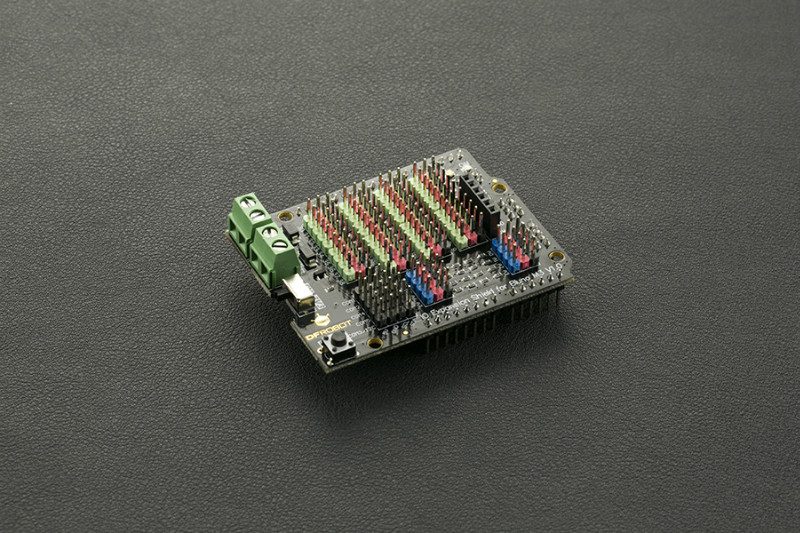

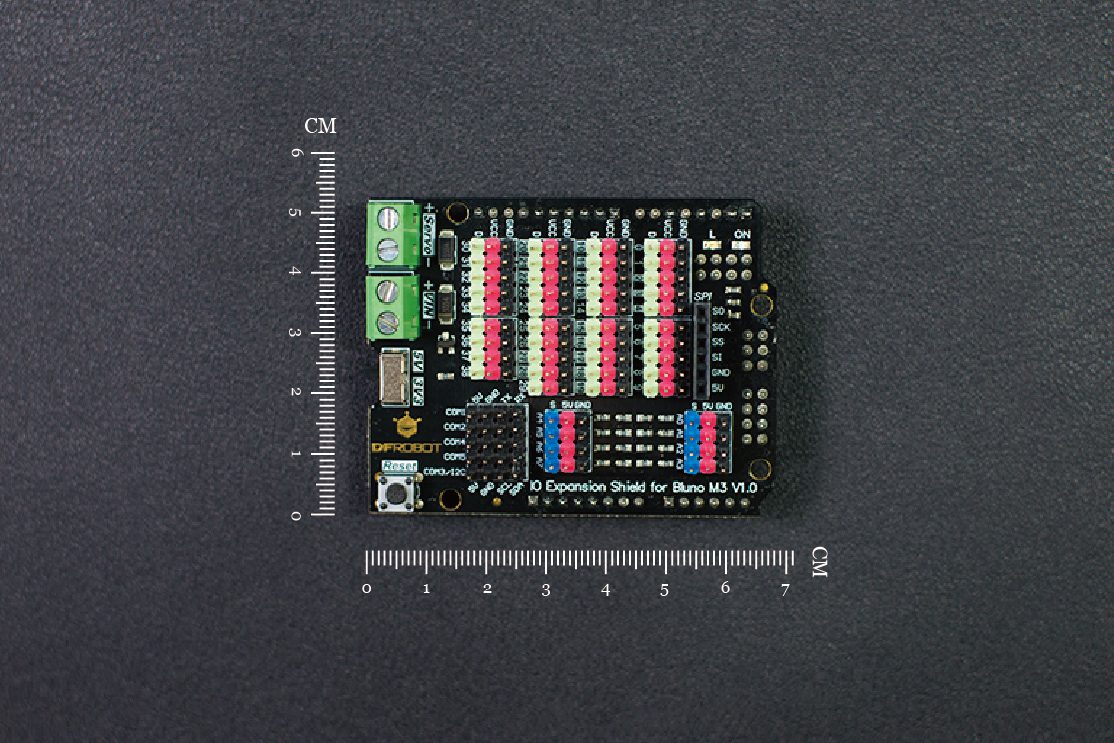

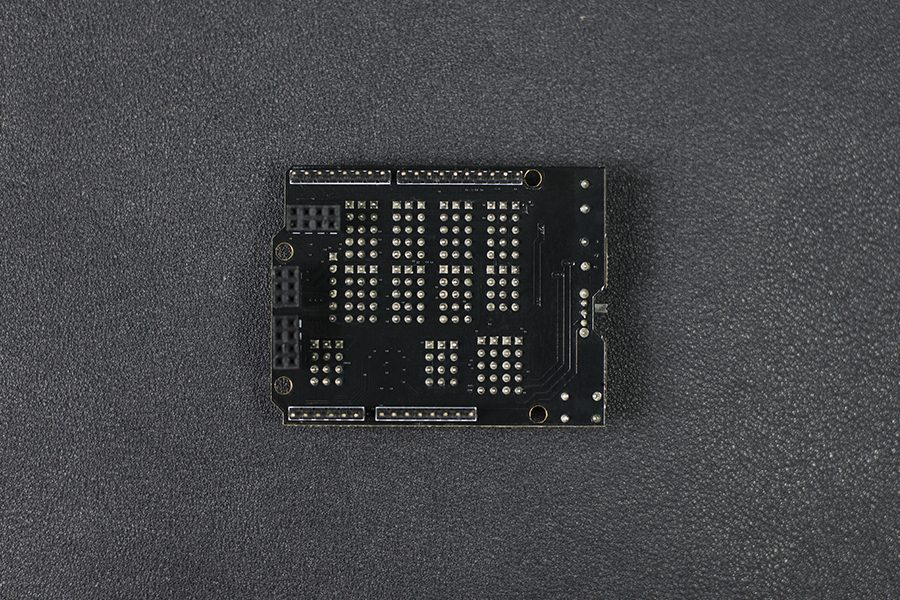

Nota introduttiva: Gravity: lo schermo di espansione IO per Bluno M3 è ora fuori produzione, consigliamo altri schermi di espansione IO come sostituto adeguato. Dì addio ai cavi disordinati! Questo scudo IO è un potente scudo di espansione per Bluno M3. I breakout per i pin digitali vanno da D0 a D38, inclusi 5 UARTS, 8 pin PWM e 8 pin analogici. Lo schermo di espansione IO utilizza un comodo formato a 3 pin codificato a colori per segnale, tensione e terra che è utile se utilizzato con un’ampia gamma di dispositivi. Lo scudo di espansione IO integra anche un connettore di alimentazione esterno per i servi: se hai bisogno di alimentare una vasta gamma di servi, usa i terminali a vite per collegare l’alimentatore e pilotarli direttamente dal tuo Bluno M3. Passerà automaticamente alla fonte di alimentazione corretta. Un regolatore di potenza intelligente consente di collegare contemporaneamente una batteria e un cavo USB, mentre un interruttore di tensione integrato semplifica la modifica della tensione di uscita, rendendo compatibili i sensori da 3,3 V o 5 V. Bluno M3 + IO Expansion Shield Specifiche Interfaccia: 39 pin GPIO con intestazioni codificate a colori 8 pin PWM 8 pin di ingresso analogico 5 UARTS 1 I2C 1 SPI Connettore di alimentazione esterno per servi Interruttore di alimentazione 3,3 V/5 V Dimensioni: 69 mm * 54 mm (2,7 pollici * 2,1 pollici) Peso: 40 g Elenco di spedizione Scudo di espansione IO per Bluno M3 x1 Documenti Wiki ( Scudo di espansione IO per Bluno M3)
