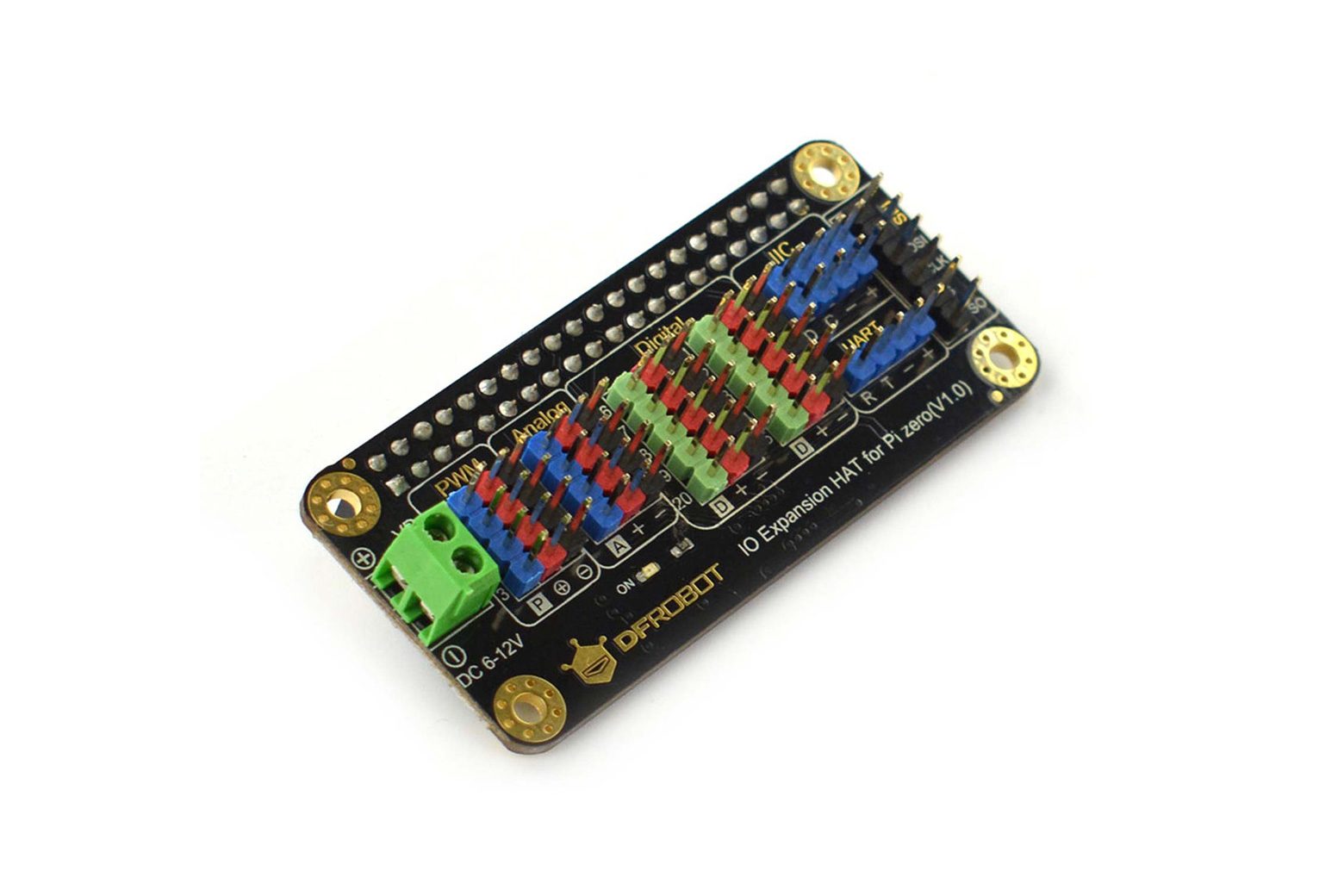

HAT di espansione IO per Raspberry Pi 5 / Zero / – DFR0604

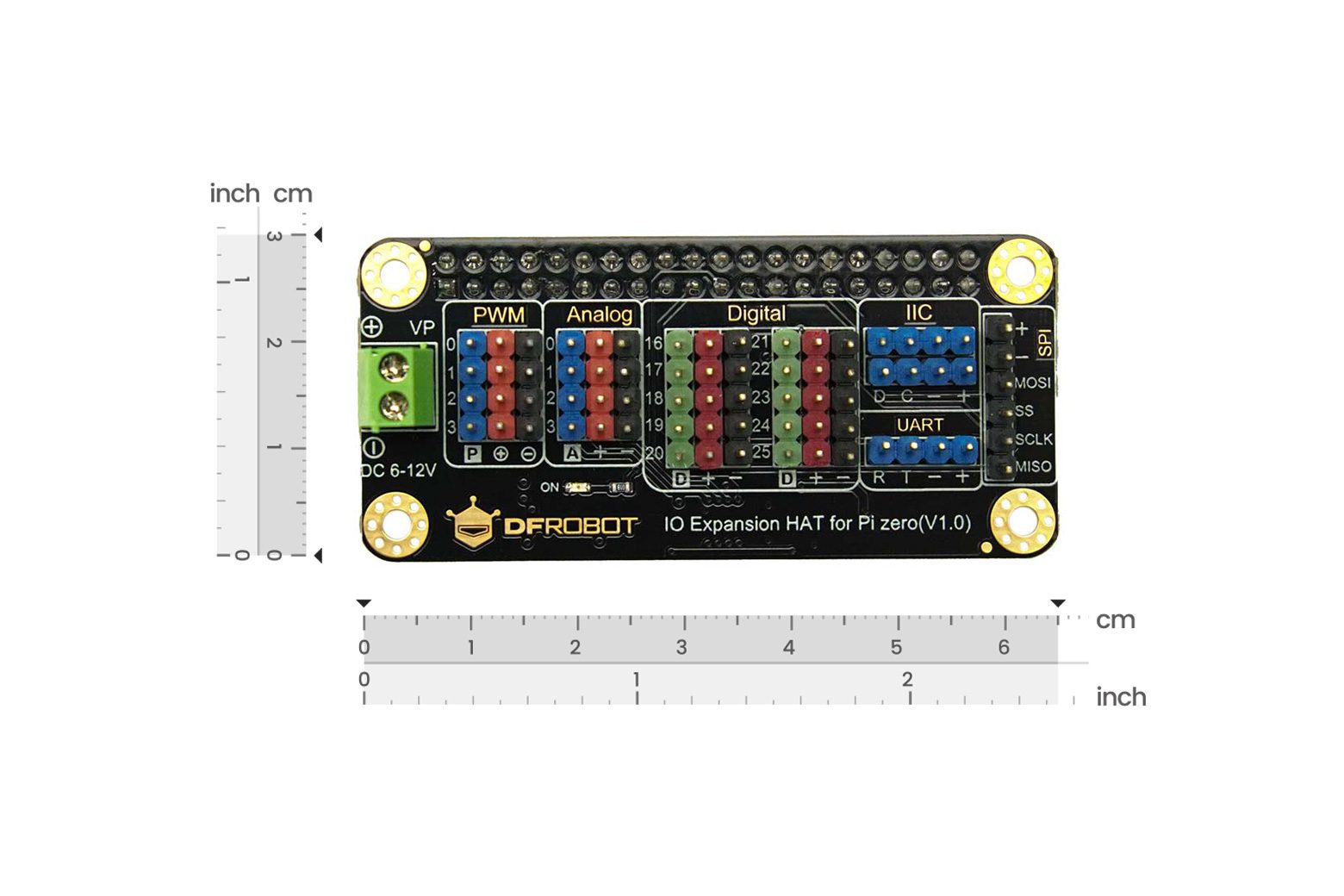

Introduzione Questo HAT di espansione IO DFRobot fornisce porte digitali, analogiche, I2C, PWM, UART e SPI per soddisfare tutte le vostre esigenze. È piuttosto piccola e perfettamente adatta per Raspberry Pi 5 / Zero / Zero W. La scheda collega le porte I/O su Raspberry Pi tra cui I2C, UART, SPI e digitale, tra cui le porte digitali sono collegate tramite GPIO16~GPIO25(BCM) di Raspberry Pi, in modo che queste porte possano essere utilizzate direttamente. Inoltre, le porte PWM e analogiche vengono collegate tramite l’MCU STM32 integrato che può comunicare con Raspberry Pi tramite I2C. Combinando quindi le nostre librerie correlate, gli utenti possono utilizzare comodamente Raspberry Pi per controllare l’uscita PWM o leggere l’ingresso ADC. Questa scheda di espansione supporta l’alimentazione da 5 V e i moduli sensore da 3,3 V. La sua porta PWM può essere alimentata tramite alimentazione esterna (6~12V) o Raspberry Pi (5V). Caratteristiche dimensionali MCU integrato (STM32), fornisce ADC a 12 bit a 8 canali Supporto per il controllo di più servi PWM Alimentatore esterno (6~12V) Supporto Raspberry Pi 5, Raspberry Pi 4 Modello B / Raspberry Pi 3B+ / 2 e Raspberry Pi Zero / Zero W Specifiche MCU: STM32F030 Alimentazione: Voltaggio di alimentazione del cappello di espansione: 5V Alimentazione esterna PWM: 6~12V Voltaggio di uscita della porta del cappello di espansione: 3,3 V 22 porte: 4 porte PWM, 4 porte analogiche, 10 porte digitali, 1 SPI, 2 porte I2C, 1 UART Indirizzo dispositivo: 0x10 Dimensioni: 65*30 mm/2,56*1,18″ Lista di spedizione HAT di espansione IO per Pi Zero/Zero L x1 Documenti Wiki
