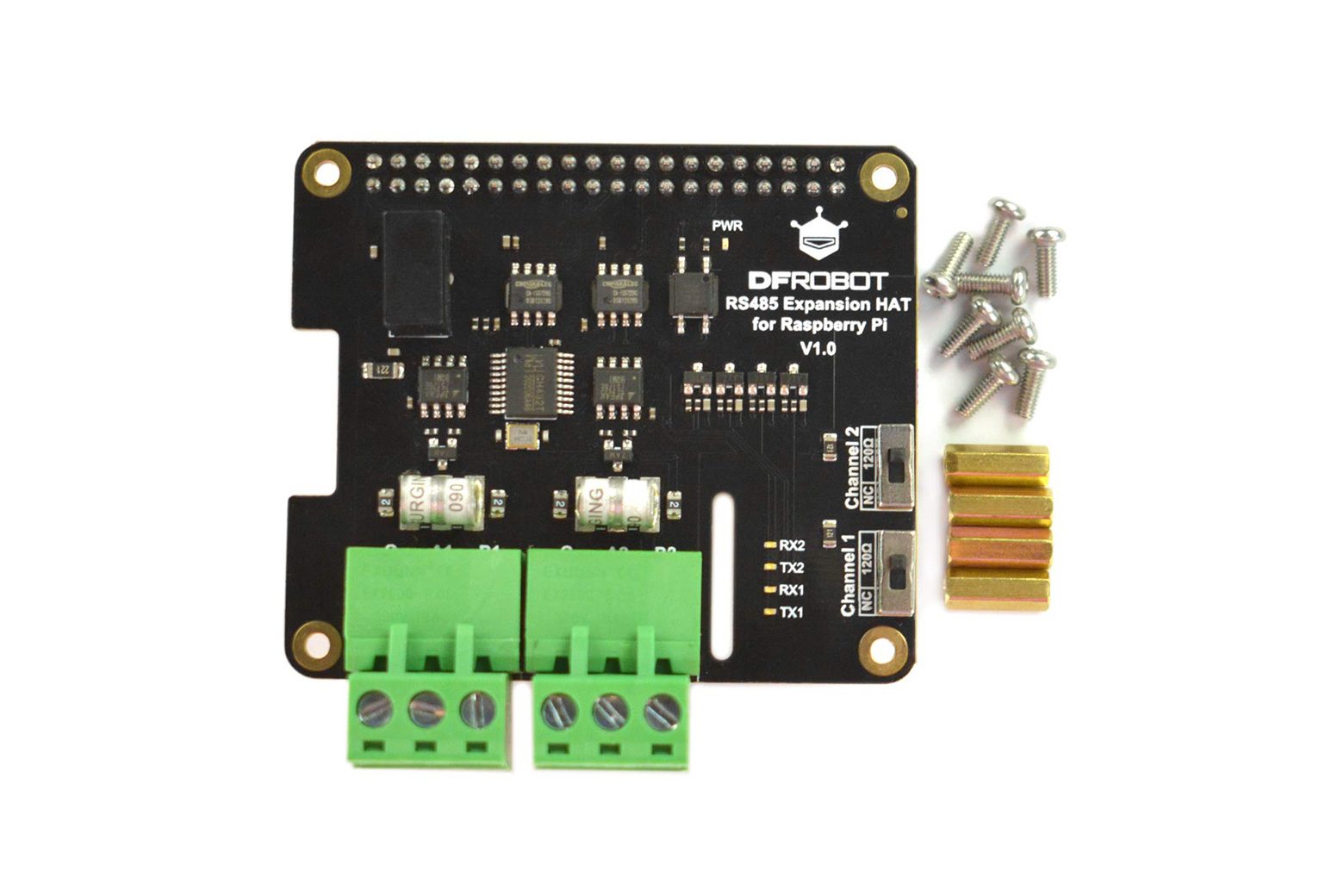

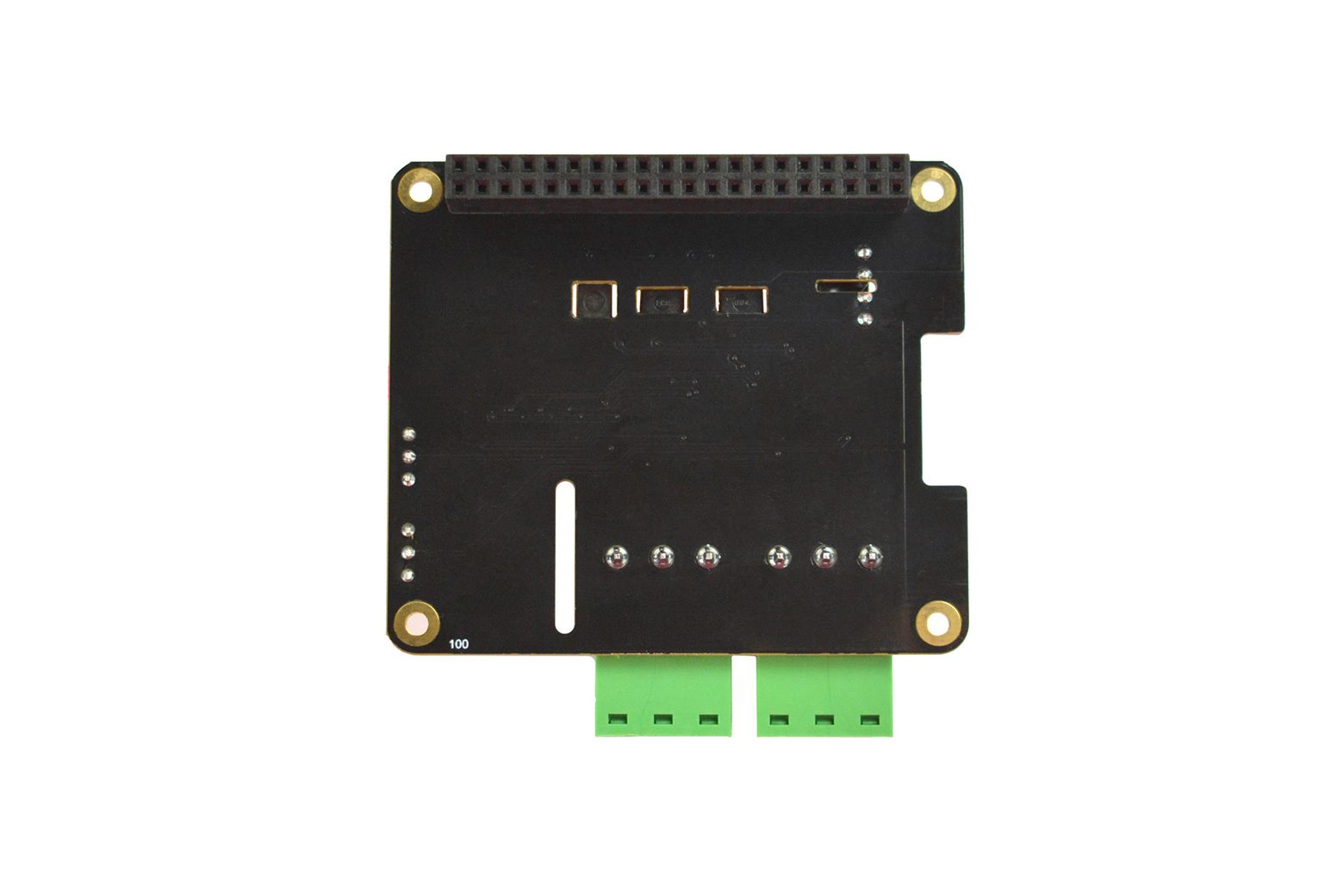

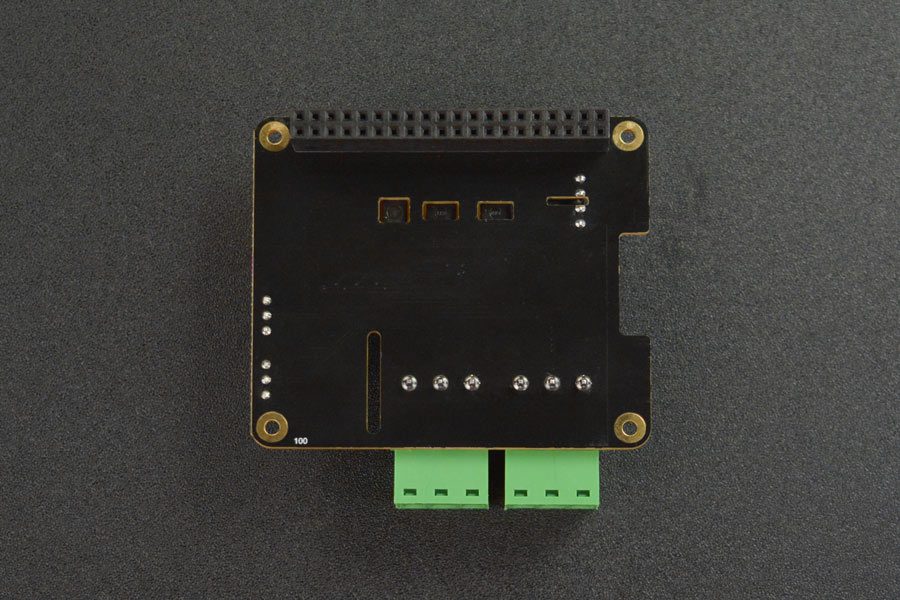

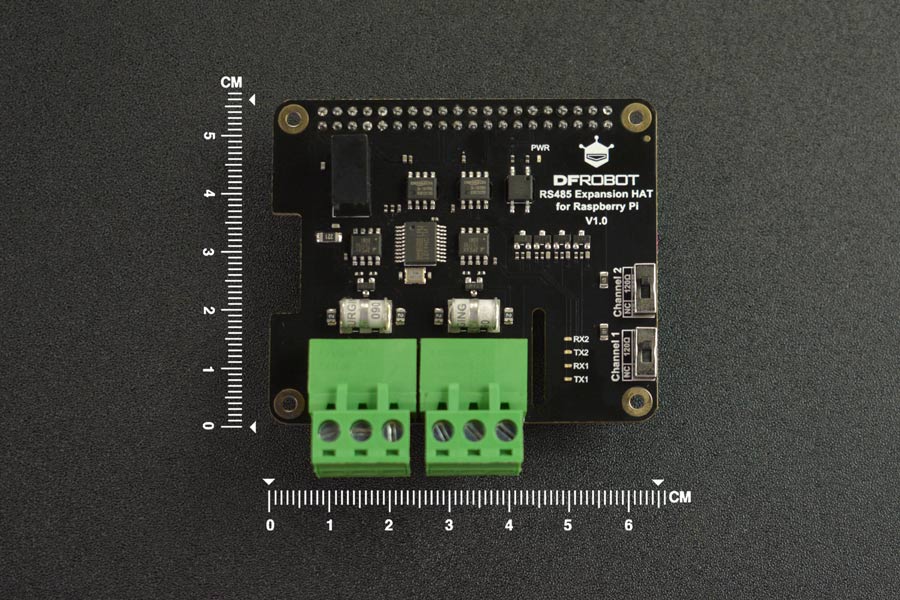

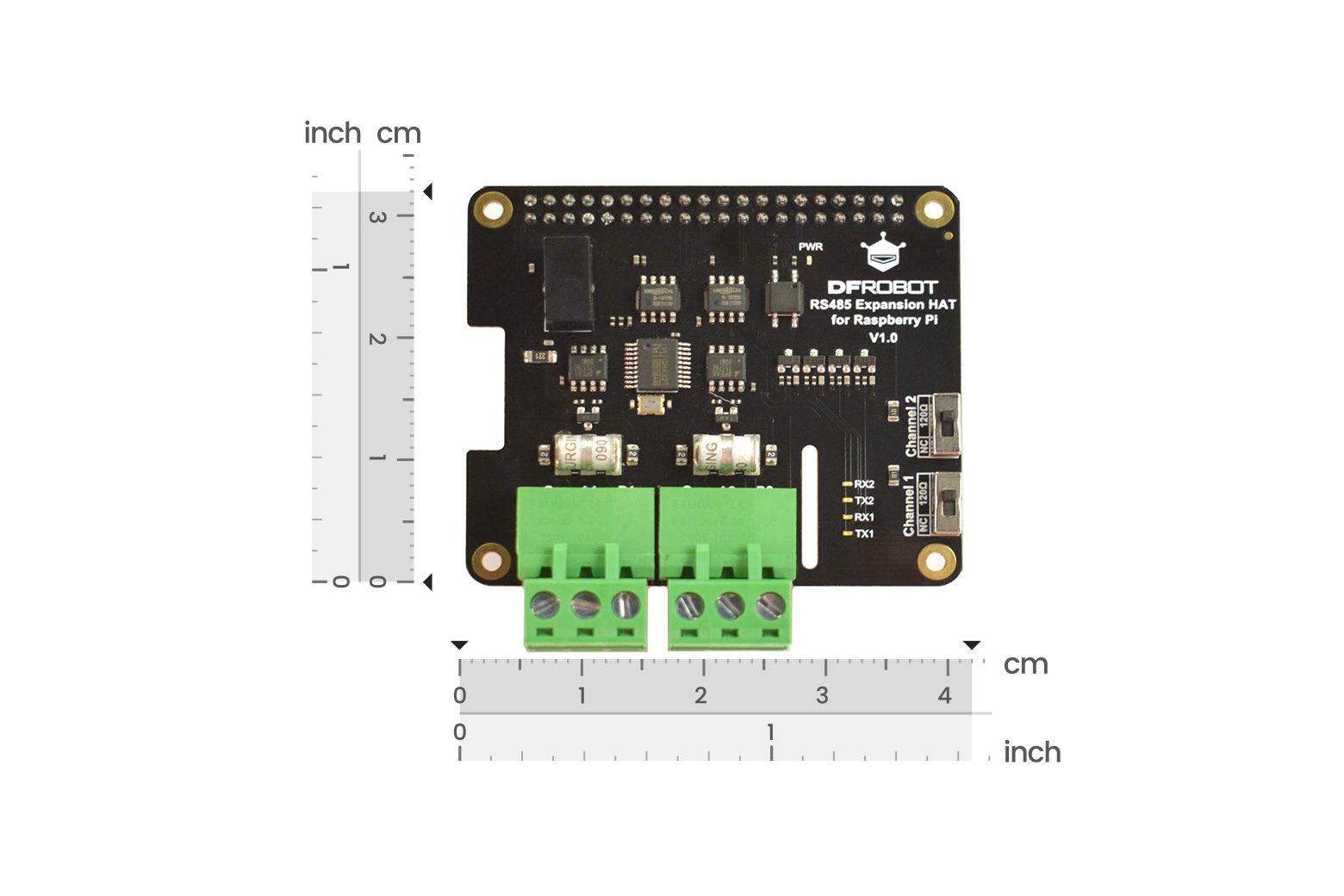

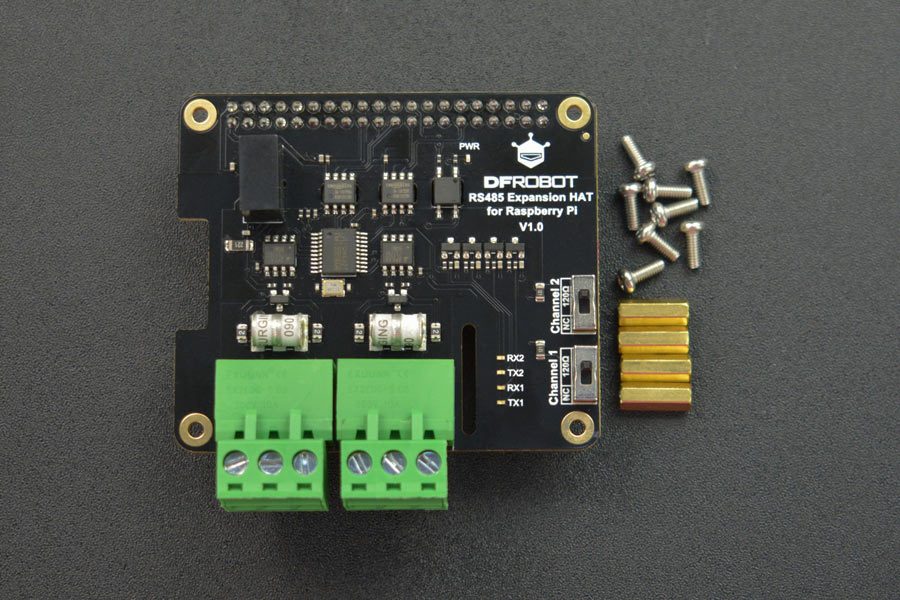

Hat di espansione RS485 a doppio canale per – DFR0824

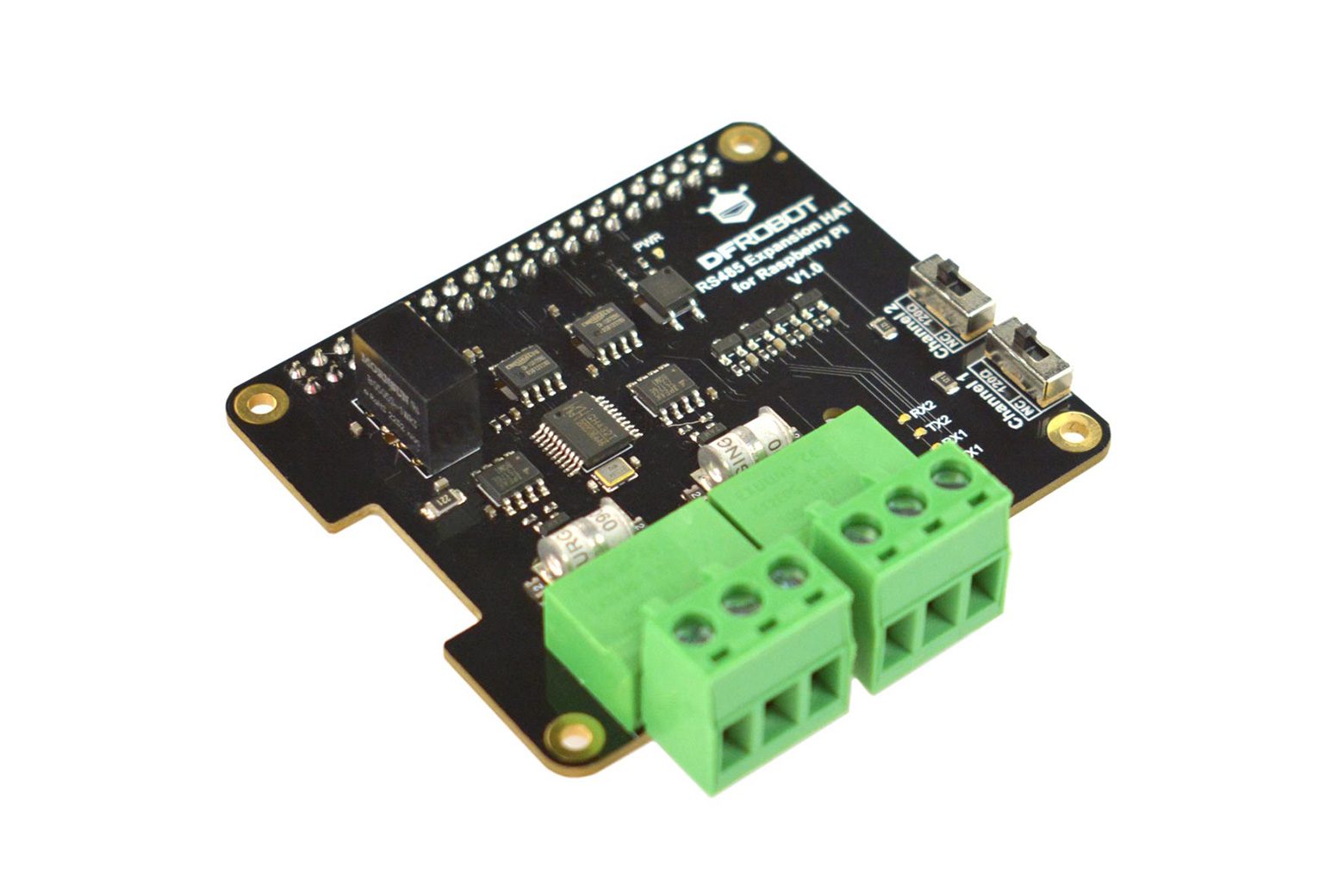

Introduzione Cos’è RS485? RS485 è uno standard comune di comunicazione seriale con caratteristiche quali buona reiezione del rumore, lunga distanza di trasmissione e funzionalità multi-drop. Trasmette i dati utilizzando un metodo di trasmissione differenziale, che consente di sopprimere le interferenze di modo comune. RS485 richiede una coppia di cavi a doppino intrecciato e due resistori terminali per eliminare la riflessione del segnale durante la comunicazione a lunga distanza. Cos’è il protocollo Modbus? Modbus è un protocollo di architettura master/slave utilizzato per la comunicazione tra dispositivi su RS-485. Utilizza indirizzi univoci per ciascun dispositivo slave per eseguire comandi da un dispositivo master. I comandi Modbus includono un codice di controllo per garantire l’integrità dei dati e possono essere utilizzati per modificare i valori nei registri, controllare o leggere le porte I/O e recuperare dati dai dispositivi. HAT RS485 Raspberry Pi Introduzione Questo HAT di espansione RS485 a doppio canale progettato per Raspberry Pi adotta un ricetrasmettitore isolato per ottenere l’isolamento per RS485, che aumenta l’affidabilità e l’anti-interferenza della trasmissione dei dati in ciascun canale. Inoltre, è dotato di circuiti di protezione integrati come un dispositivo di protezione da fulmini e sovratensioni, un diodo TVS e isolamento dell’alimentatore per proteggere efficacemente la scheda di sviluppo Raspberry Pi. Inoltre, l’ordine include un kit di accessori a vite che consente agli utenti di fissare saldamente questa scheda su un controller Raspberry Pi. Schema elettrico del HAT di espansione RS485 e del sensore di portata laser Caratteristiche RS485 a doppio canale Isolamento elettrico e segnale Protezione da fulmini e sovratensioni Soppressore di tensioni transitorie Indicatore di trasmissione/ricezione dati RX/TX Specifiche Tensione operativa: 3,3 V Ricetrasmettitore RS485: TP75176E Chip seriale: CH432T Interfaccia di comunicazione RS485 ×2 Indicatore di alimentazione: rosso Indicatore di comunicazione TX: blu Indicatore di comunicazione RX: verde 120Ω Resistenza terminale: ×2 Metodo di cablaggio: Morsettiera collegabile 5.08-3P Raspberry Pi 3B+/4B/5 Dimensioni foro di montaggio supportato: diametro 2,5 mm Dimensioni (pacchetto non incluso): 56×65 mm/2,20×2,56″ Elenco di spedizione HAT di espansione RS485 per Raspberry Pi × 1 Colonna in rame e vite × 4 Documenti Schemi wiki del prodotto Documento di progettazione File modello File CAD TP75176E Scheda tecnica Applicazioni Internet of Things agricolo Magazzino Internet delle cose Monitoraggio ambientale interno ed esterno Controllo dell’illuminazione Sistema di controllo accessi di sicurezza
