HAT Pan – FIT0731

Descrizione

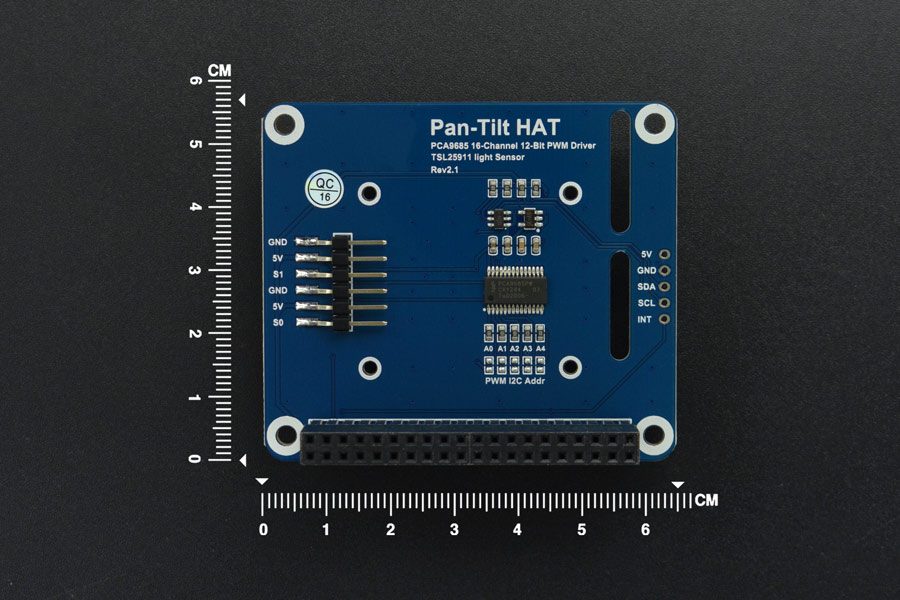

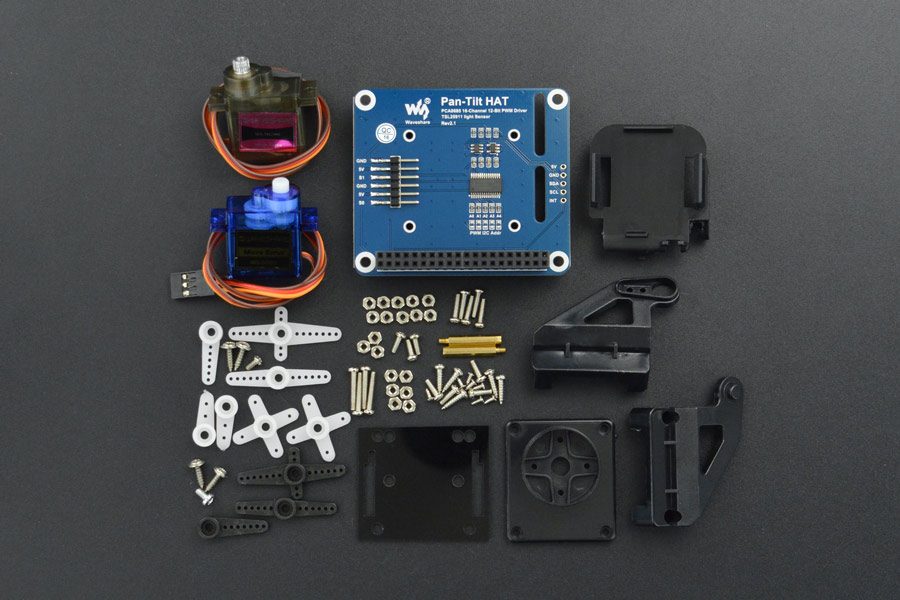

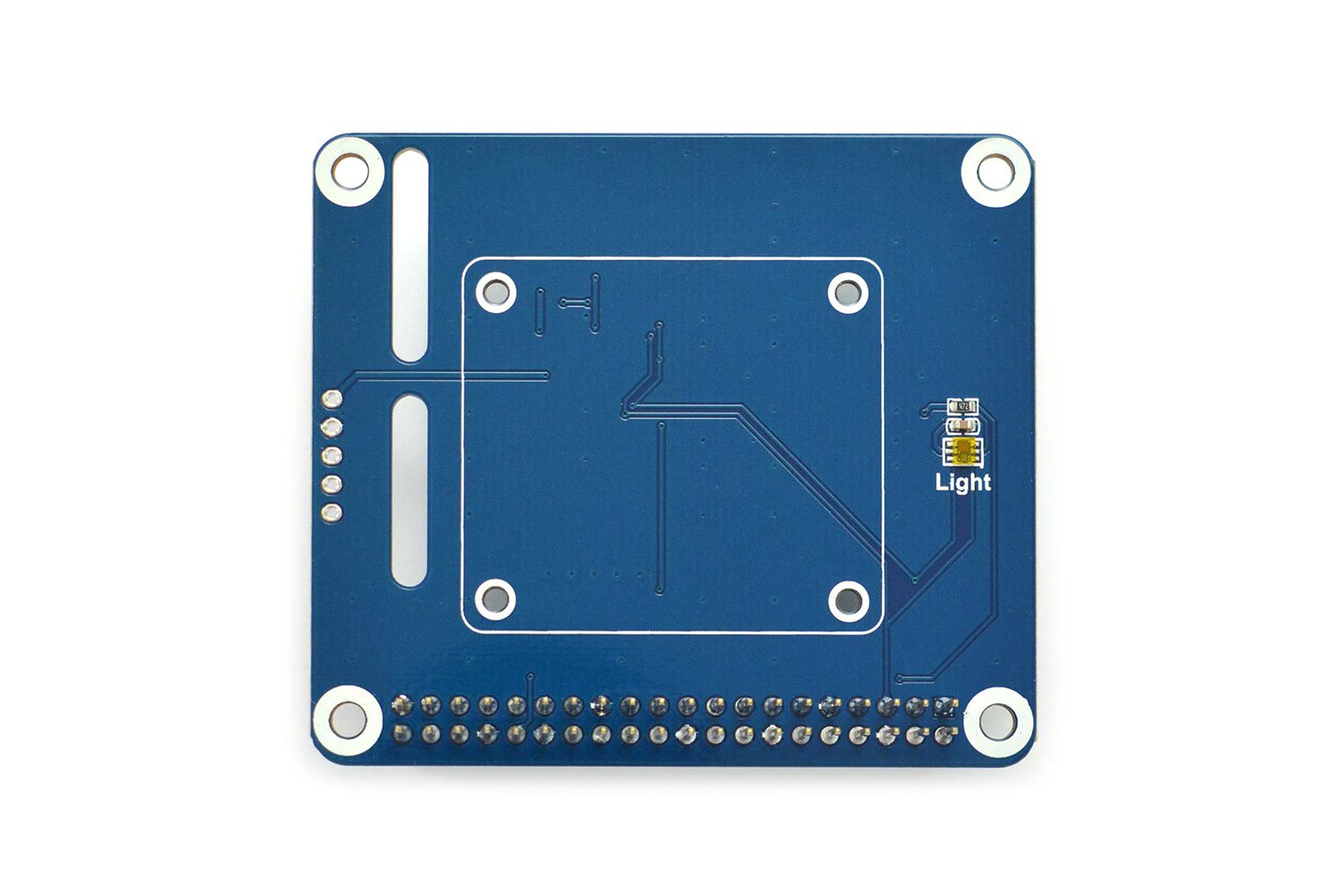

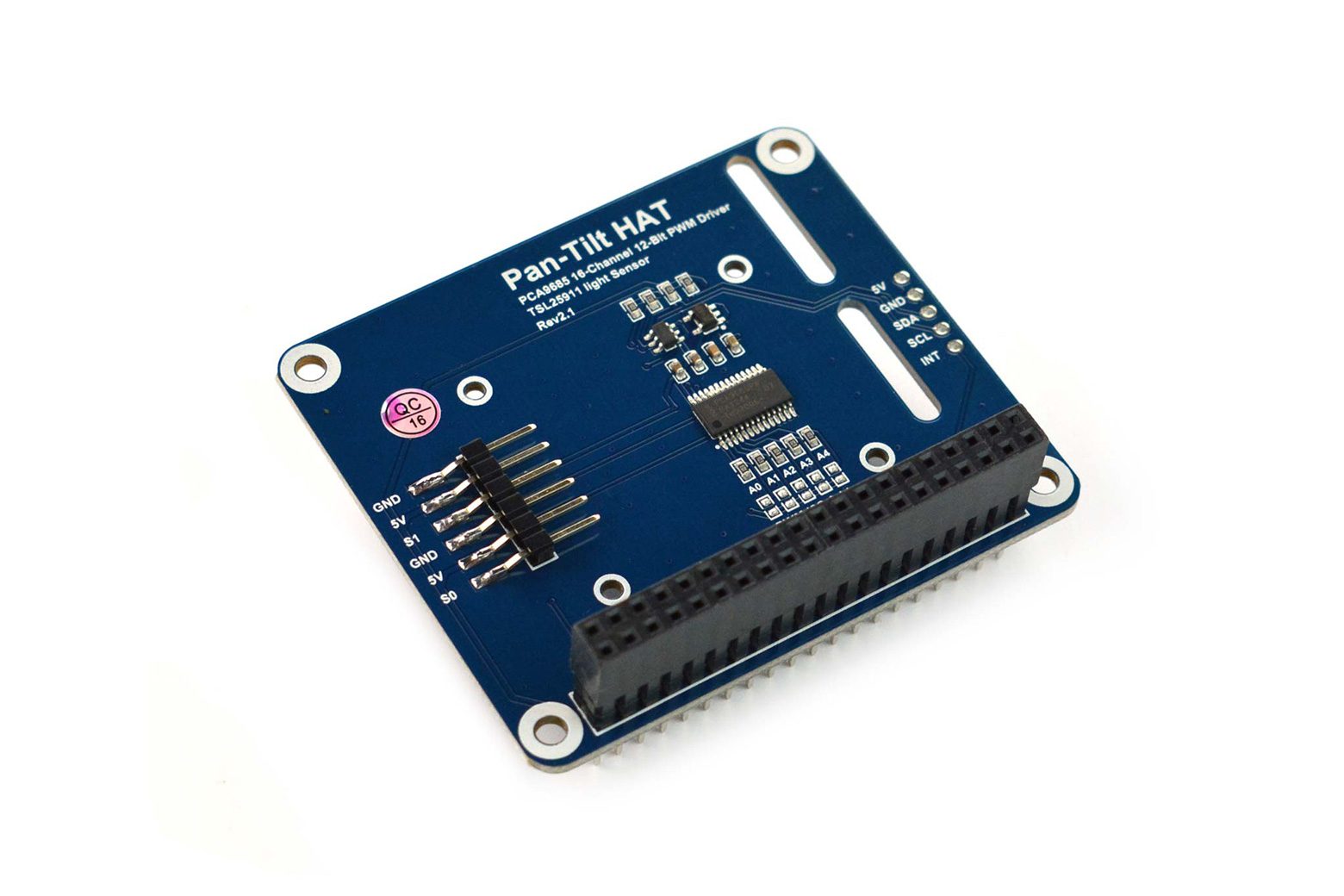

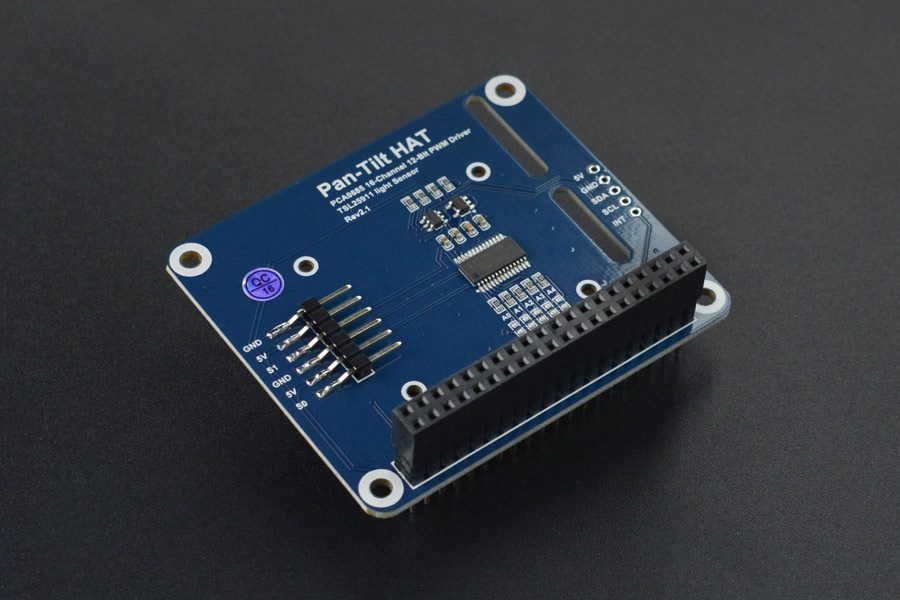

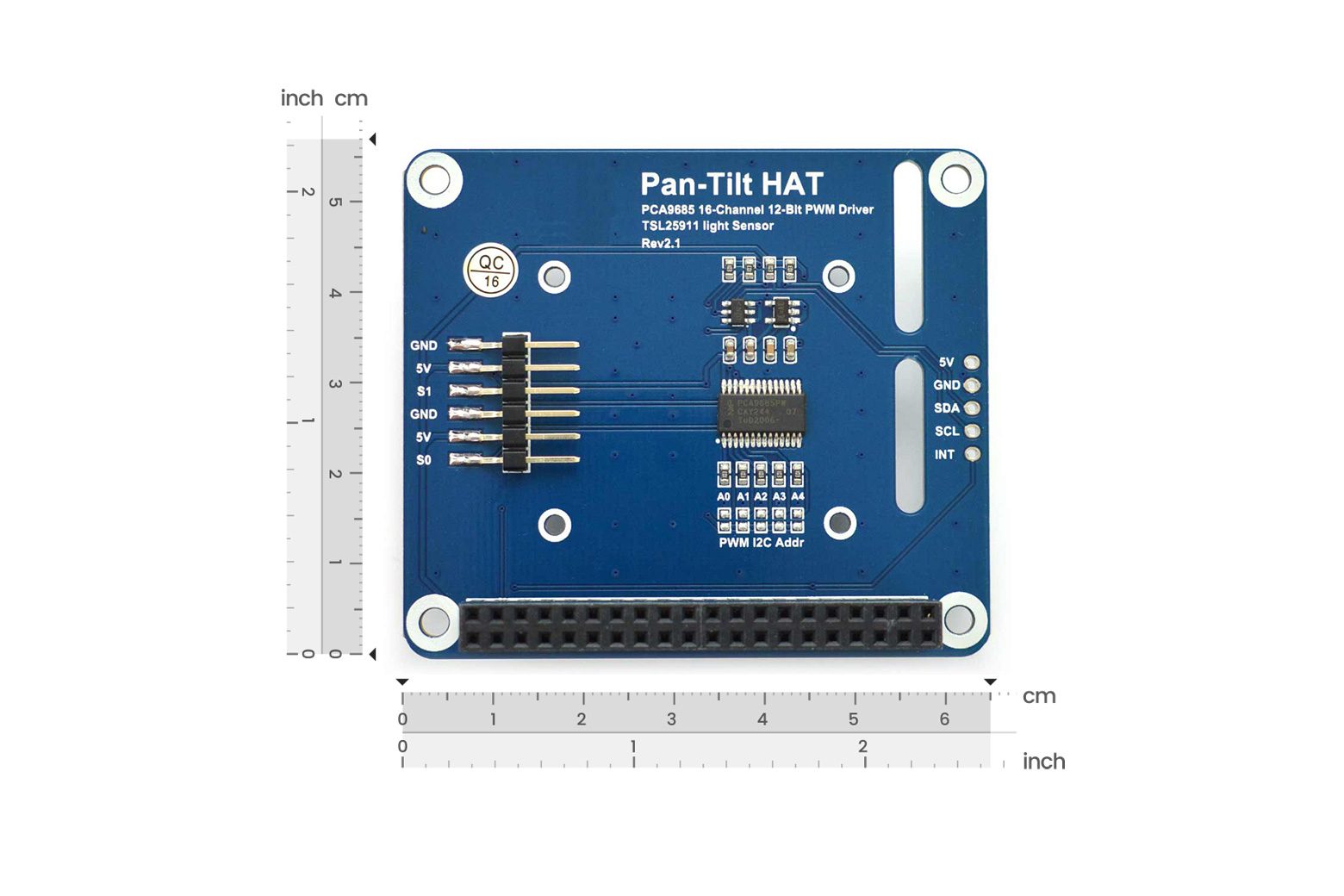

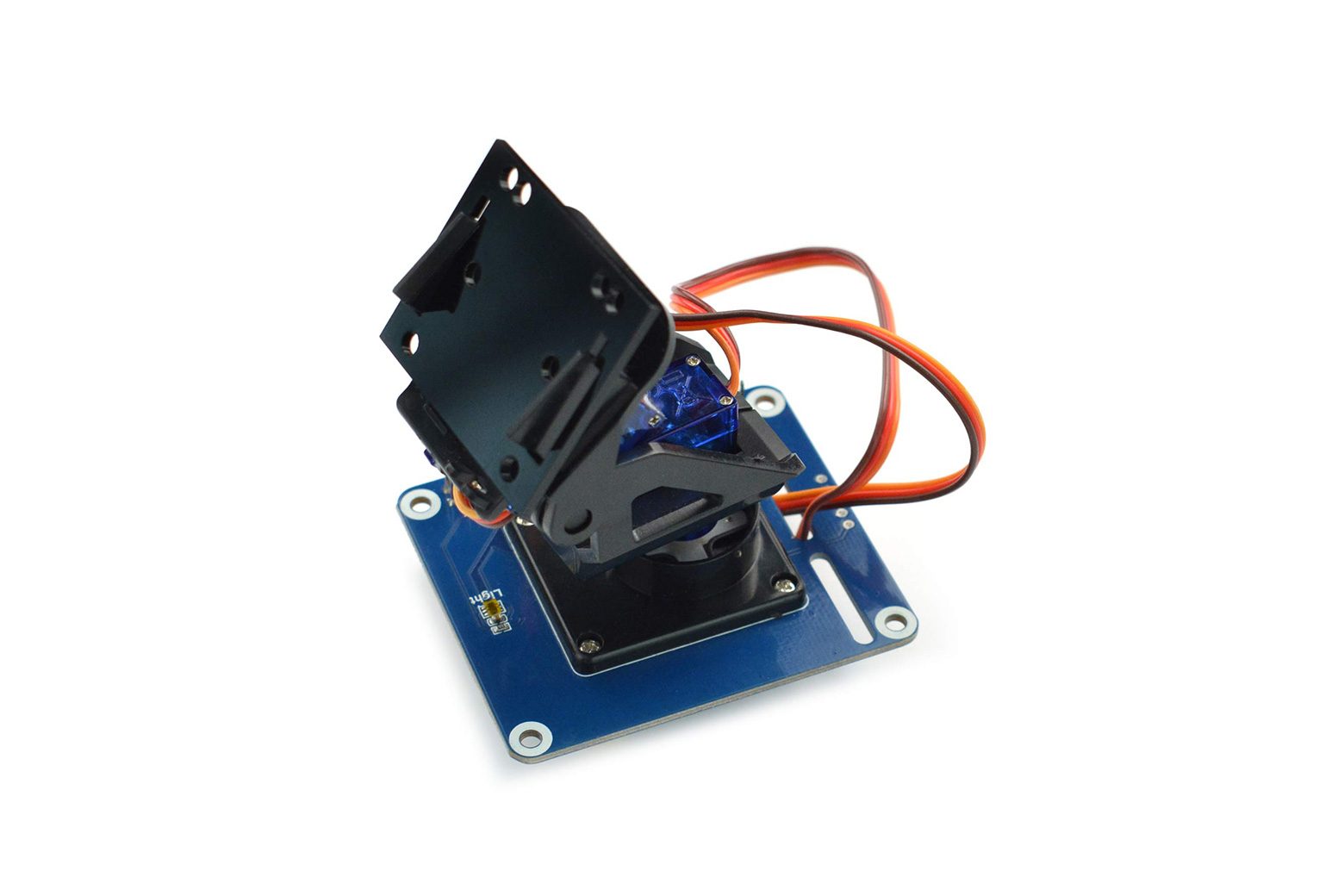

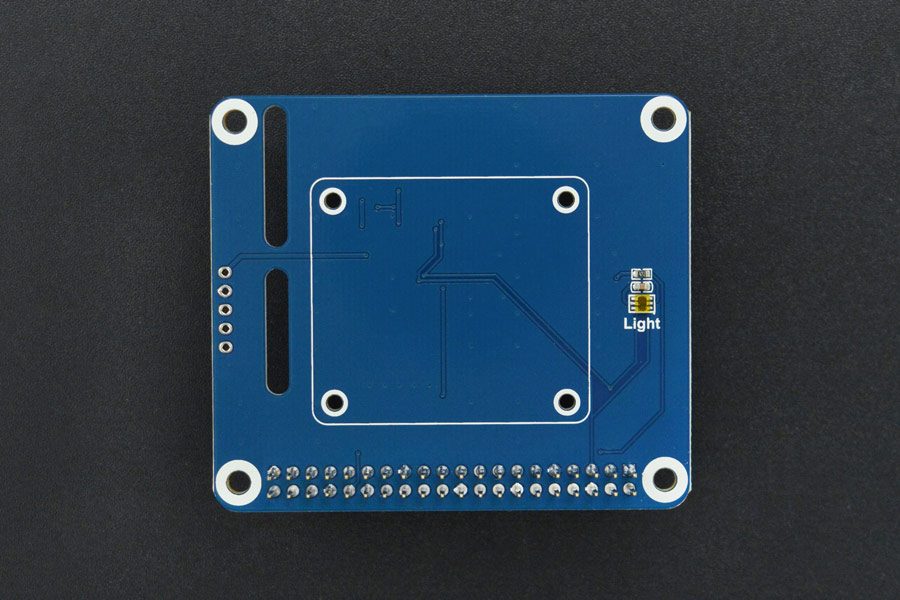

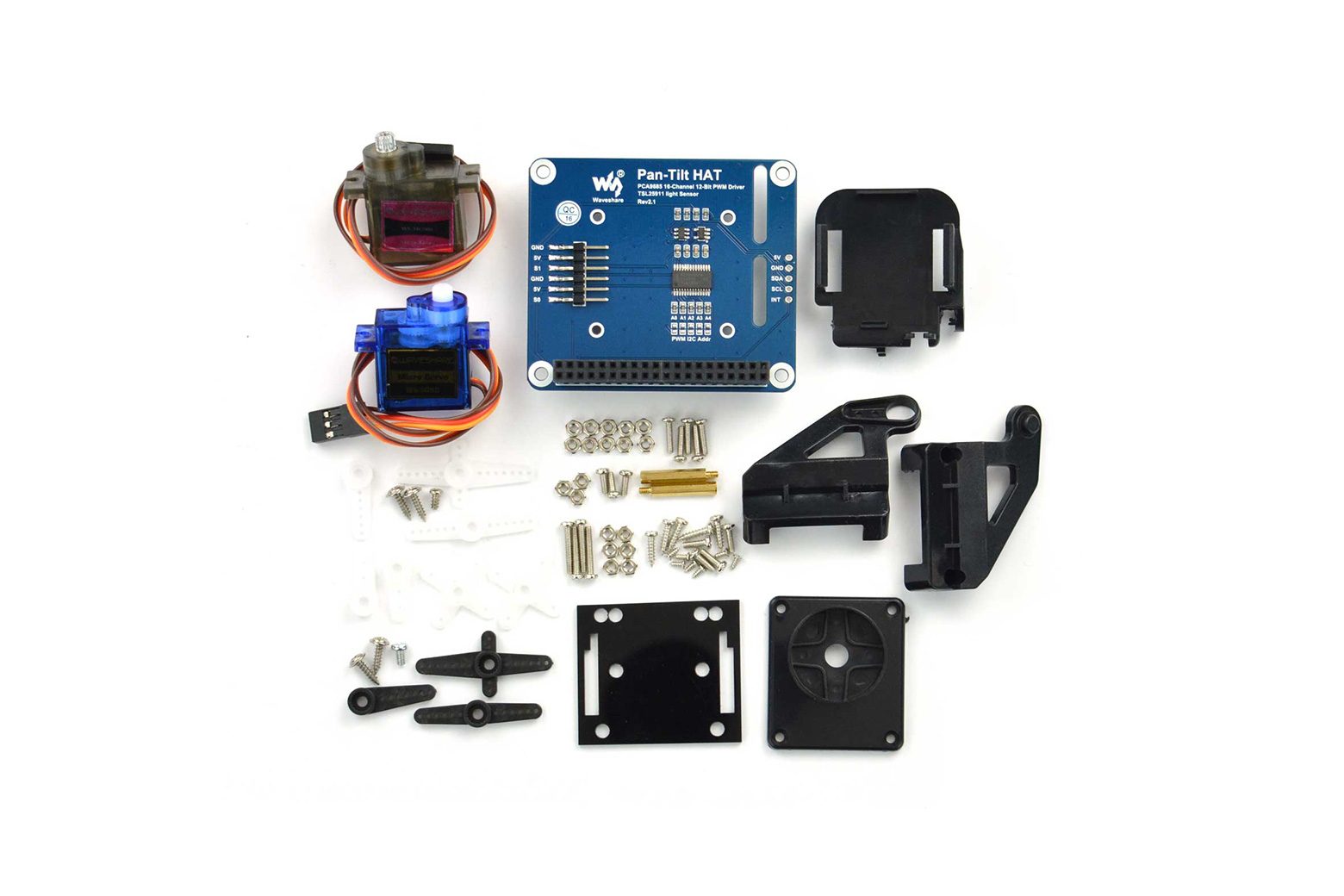

Introduzione NOTA: questo prodotto è compatibile con Raspberry Pi 3 Modello B+, Raspberry Pi 4 Modello B e Jetson Nano. Non compatibile con Raspberry Pi 400, Raspberry Pi Pico e Raspberry Pi Compute Module 4. Si tratta di un cappello pan-tilt 2-DOF basato su Raspberry Pi 40PIN GPIO. Può essere utilizzato direttamente una volta collegato al GPIO della scheda Pi. Nel frattempo, la scheda fa uscire i pin GPIO del Raspberry Pi per un comodo utilizzo. Con l’interfaccia I2C adottata, il modulo consente al tuo Pi di controllare il movimento della fotocamera e il rilevamento dell’intensità della luce utilizzando solo 2 linee di segnale. Il chip PCA9685 integrato può emettere PWM con risoluzione a 12 bit per controllare la rotazione del pan-tilt. Inoltre, viene fornito con TSL25911FN integrato e ADC integrato che potrebbe fornire risposte alla luce simili a quelle degli occhi umani, il che è utile per migliorare le prestazioni del modulo; I traduttori del livello di tensione integrati lo rendono compatibile con il livello operativo 3,3 V/5 V. Su questo prodotto è presente una scheda acrilica specifica per fissare la fotocamera Raspberry Pi. Attraverso test effettivi, è stato dimostrato che questo modulo è compatibile con tutti i tipi di serie di Raspberry Pi e funziona bene con la scheda Jetson Nano. Può eseguire il movimento 2-DOF nelle direzioni orizzontale e verticale, adatto per il monitoraggio/riconoscimento e il tracciamento delle immagini quando è installata una telecamera. Inoltre, quando si combina un sensore IR o un sensore di distanza a ultrasuoni, può essere trasformato in un dispositivo di rilevamento per dare senso al robot ed evitare gli ostacoli circostanti. Naturalmente puoi usarlo con altri vari sensori per completare i tuoi lavori interattivi con Raspberry Pi o Jetson Nano. Nota: 1.Il cappello Pan-Tilt non è assemblato, è necessario farlo da solo. 2.La scheda Raspberry Pi e la fotocamera non sono incluse. Specifiche di montaggio Tensione operativa: 3,3 V/5 V Chip di controllo: PCA9685 Risoluzione PWM: 12 bit Sensore di luce ambientale: TSL25911FN Risoluzione luce ambientale: 12 bit Tensione logica: 3,3 V Comunicazione: I2C Dimensioni: 56,6*65 mm/2,23*2,56″ Lista di spedizione CAPPELLO Pan-Tilt per Raspberry Pi x1 Documenti Wiki del prodotto
