HT20X – Conducibilità di liquidi e gas

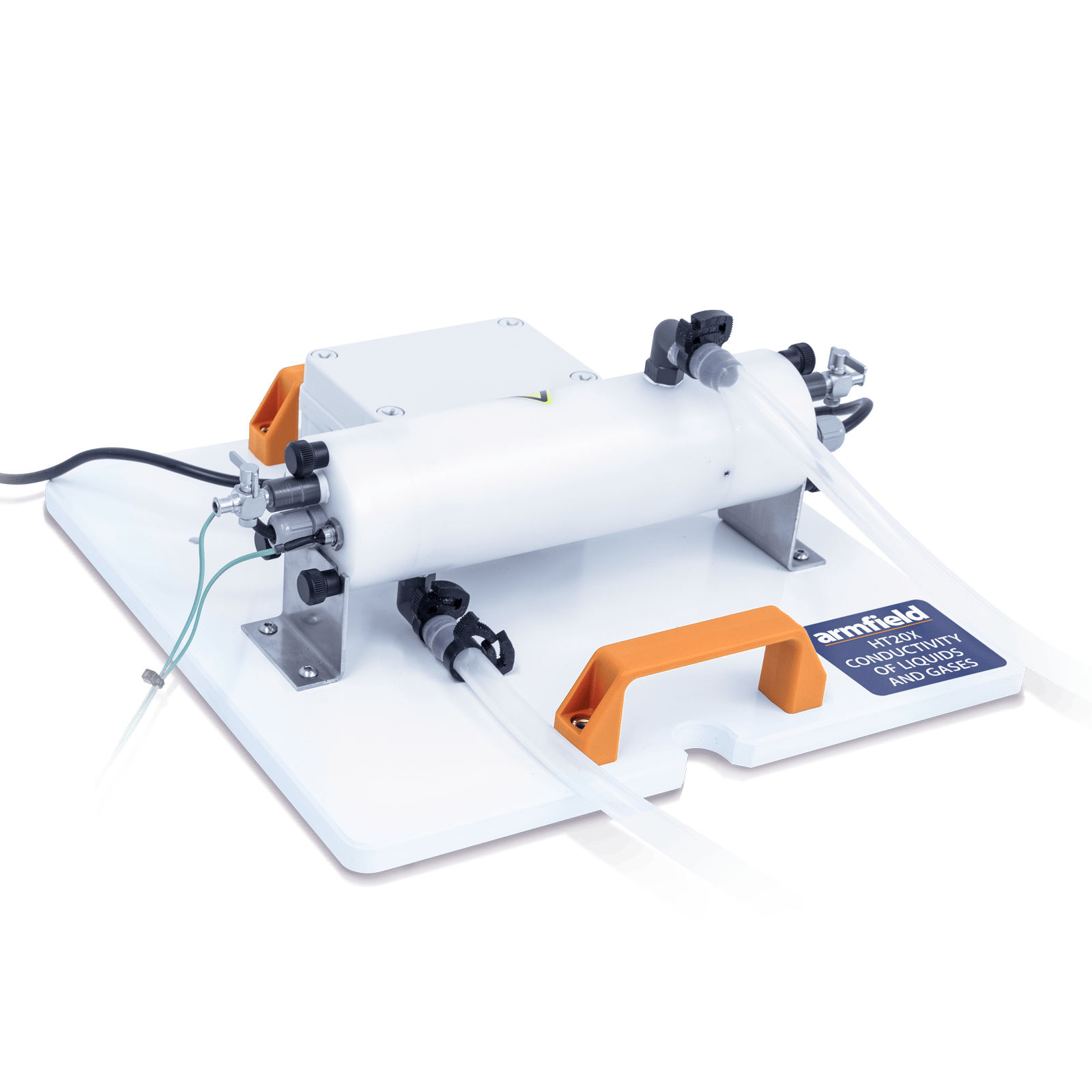

L’unità Armfield Conductivity of Liquids and Gases è stata progettata specificamente per consentire agli studenti di misurare e confrontare le conduttività termiche di vari liquidi e gas. È progettato per facilitare una pulizia rapida ed efficace e per ridurre al minimo le perdite termiche.

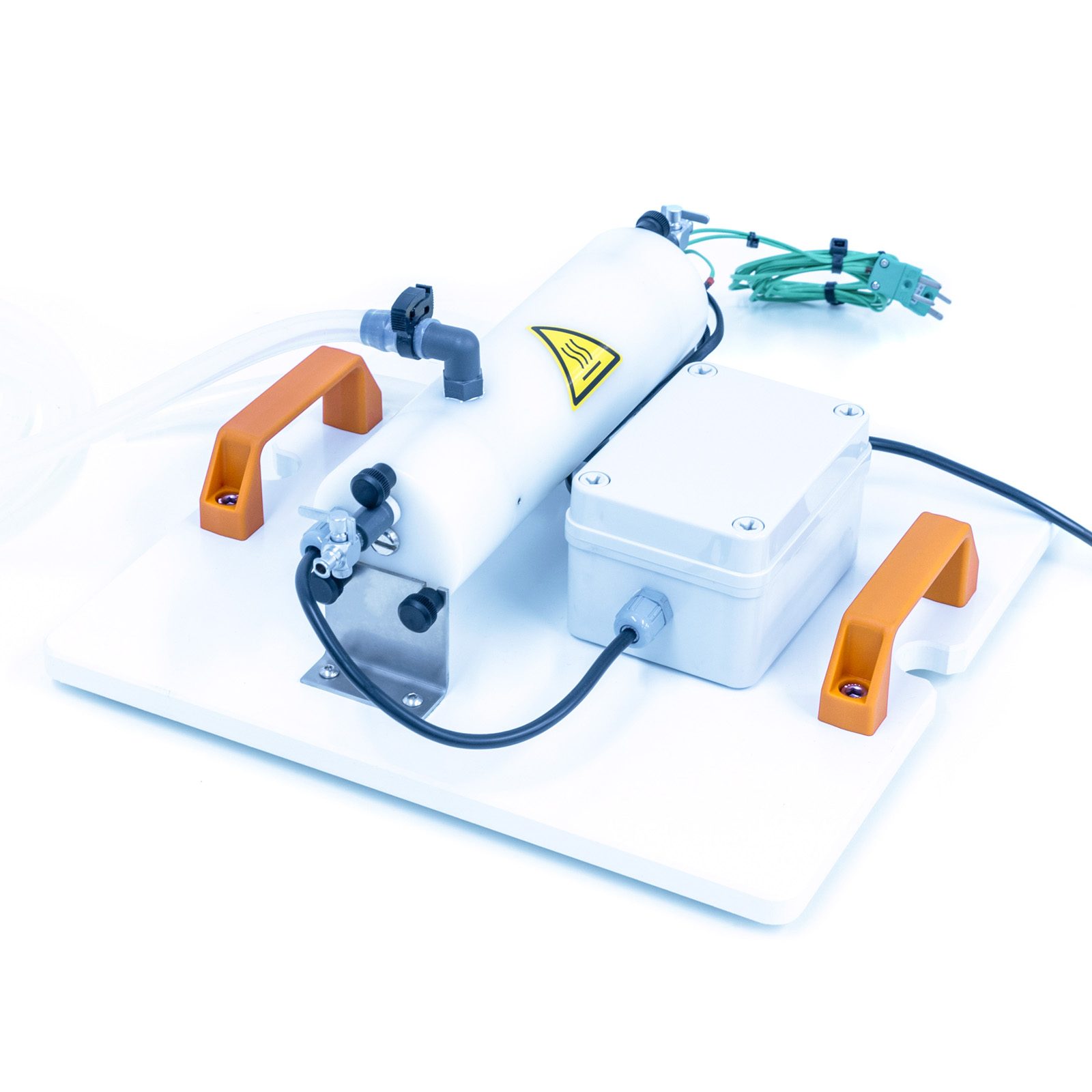

L’unità comprende un nucleo cilindrico in alluminio nichelato, riscaldato elettricamente, circondato da un manicotto in alluminio nichelato. Il nucleo e il manicotto sono disposti in modo tale che tra le due parti si crei uno stretto spazio anulare uniforme, che viene riempito dal liquido o gas da analizzare.

La temperatura su ciascun lato del fluido viene misurata da termocoppie sulla superficie del nucleo e del manicotto.

L’unità di servizio HT10X è dotata di valvola proporzionale elettronica e flussometro per controllare e misurare il flusso d’acqua. L’unità incorpora una camicia isolante per ridurre al minimo lo scambio di calore da e verso l’atmosfera.

Il fluido da testare viene iniettato nell’intercapedine anulare tra il nucleo riscaldato e la camicia raffreddata utilizzando una siringa ipodermica.

La misurazione della differenza di temperatura tra le superfici riscaldate e raffreddate insieme alla potenza fornita al riscaldatore (misurazione della tensione e della corrente CC) utilizzando HT10X consente di calcolare la conduttività del fluido. L’area superficiale e lo spessore del campione di fluido rimangono costanti durante tutti i test.

Software:

Con l’HT10X viene fornita una suite completa di software didattico armBus per tutti gli accessori per il trasferimento di calore Armfield.

Le interfacce dei singoli esperimenti e i tipi di dati visualizzati variano in base agli accessori dell’esperimento selezionati, gli esempi comuni sono elencati di seguito:

Le temperature e altri segnali come portate, tensione del riscaldatore e corrente vengono visualizzati su una rappresentazione schematica dell’apparecchiatura

Le uscite di controllo vengono gestite da un cursore di controllo o digitando un valore compreso tra 0 e 100%. I valori del sensore vengono letti direttamente in unità ingegneristiche

È disponibile l’opzione di controllo automatico PID, che consente di raggiungere il setpoint di temperatura in modo rapido e preciso, affrontando la reiezione dei disturbi

Una schermata di manutenzione consente la regolazione dei parametri PID e la calibrazione della termocoppia

I dati provenienti dai sensori vengono registrati in un formato di foglio di calcolo, con il controllo dell’operatore sugli intervalli di campionamento (o “single-shot””)

Sono fornite sofisticate funzionalità di tracciamento grafico
