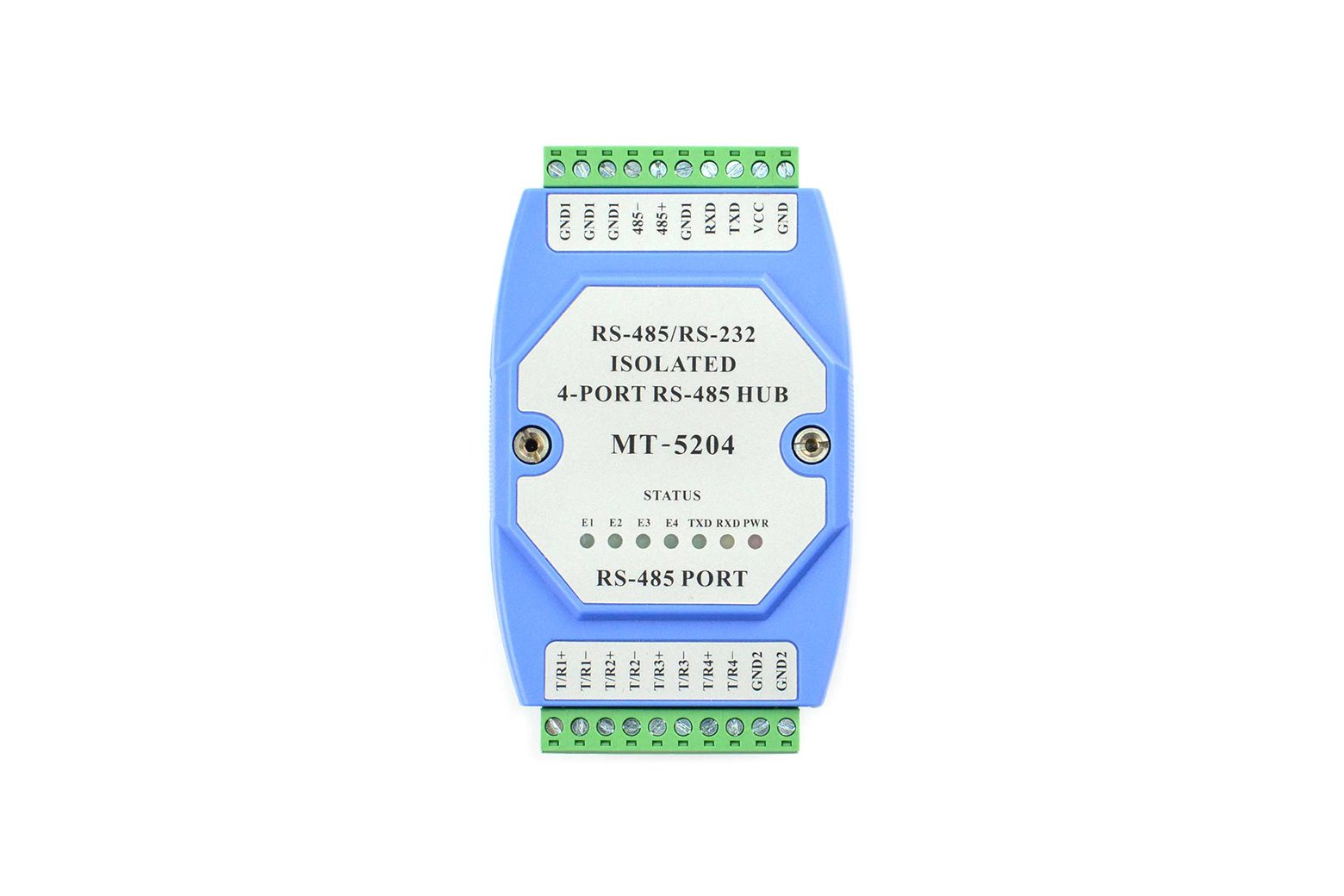

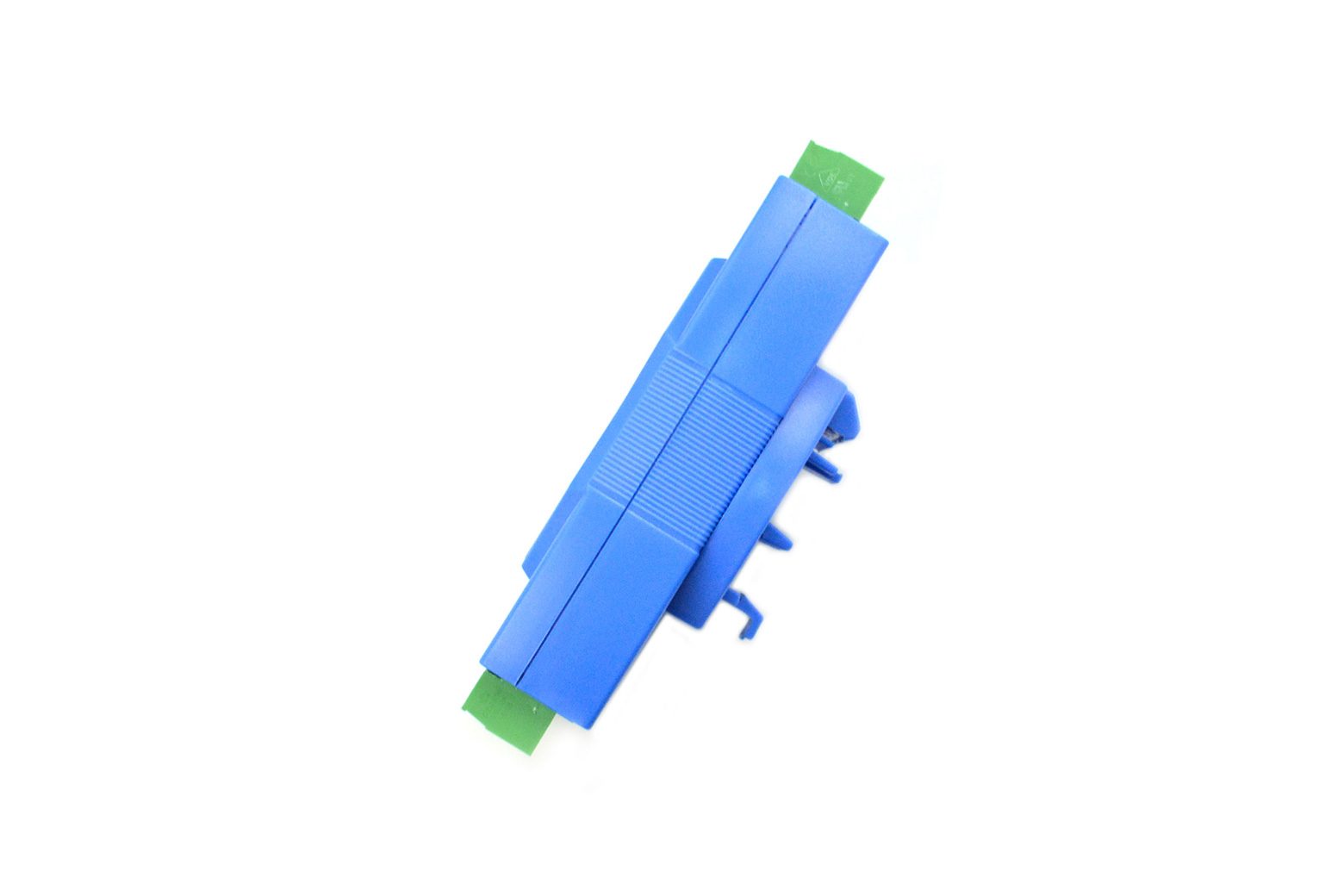

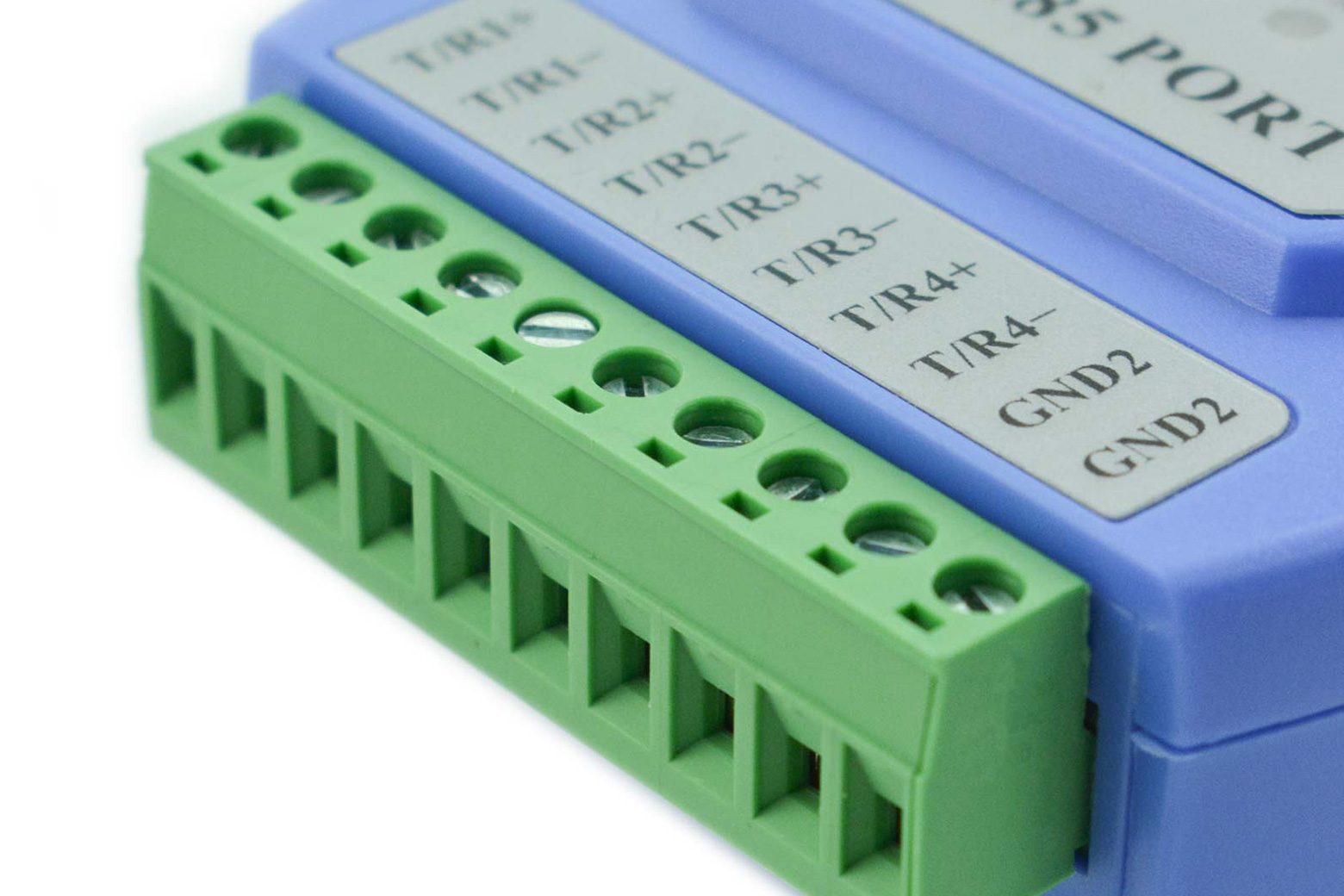

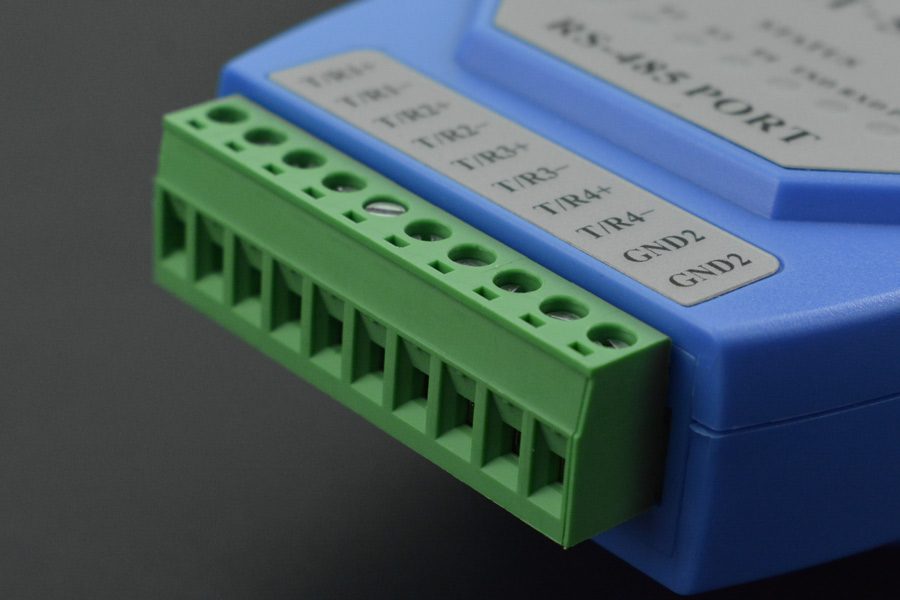

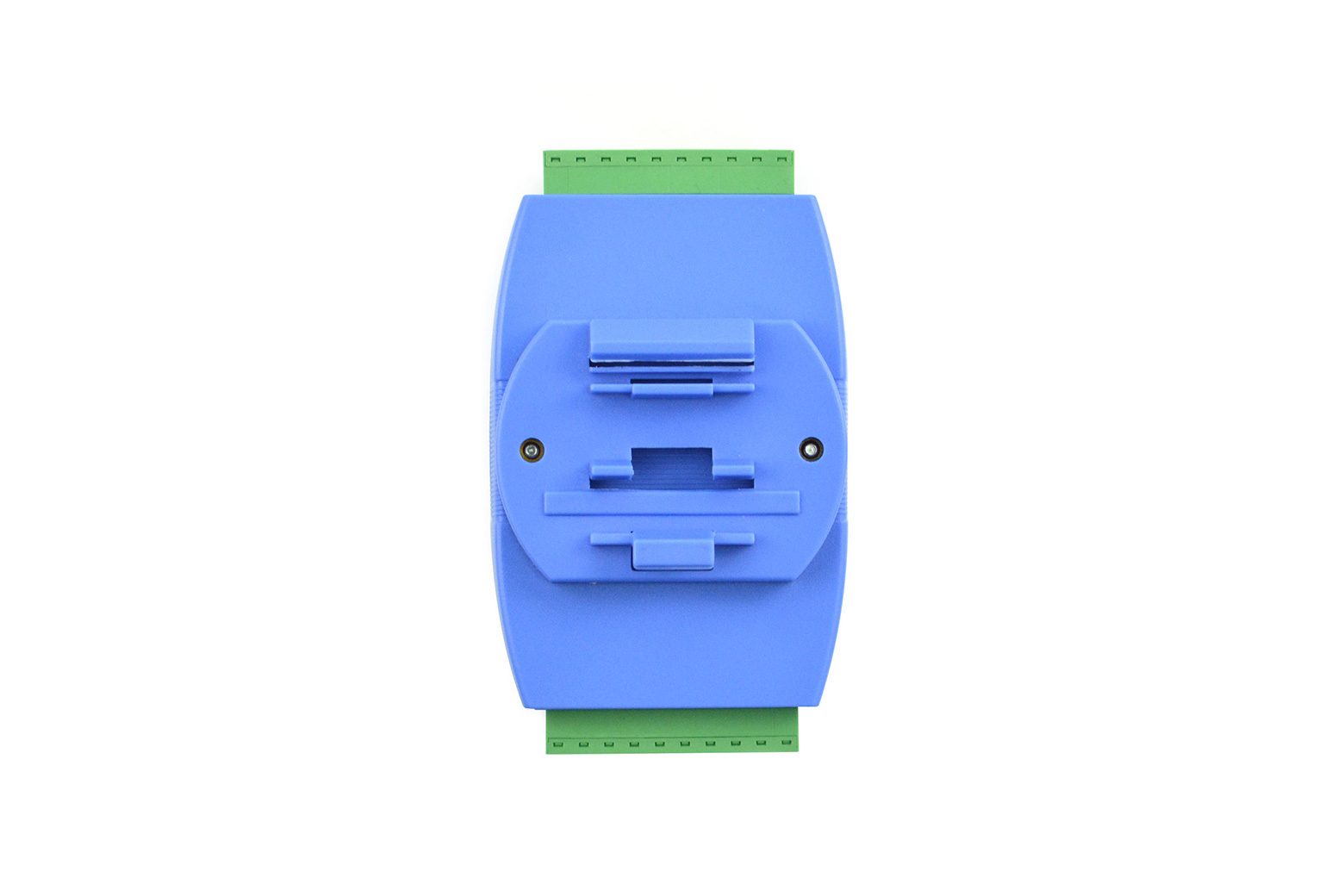

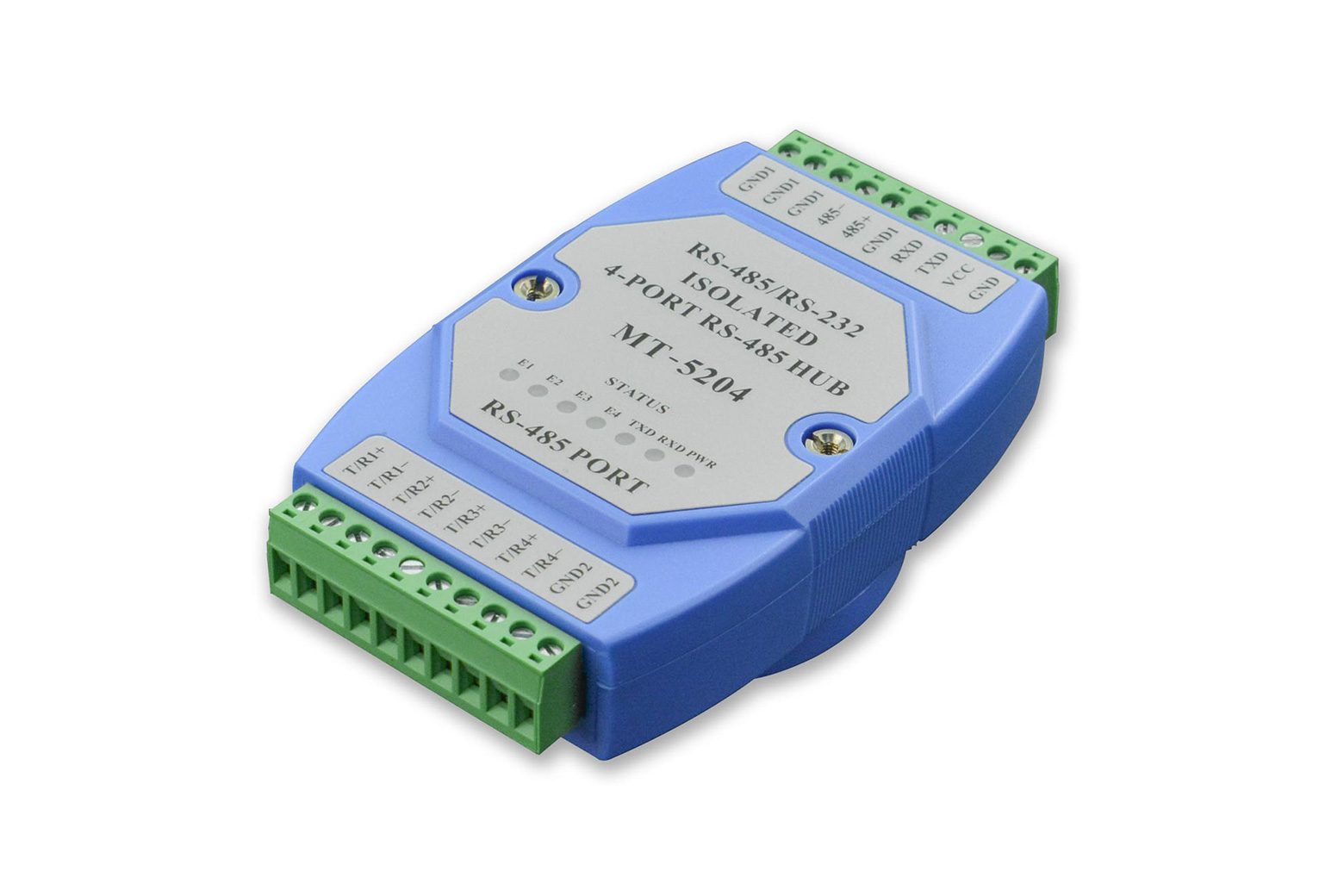

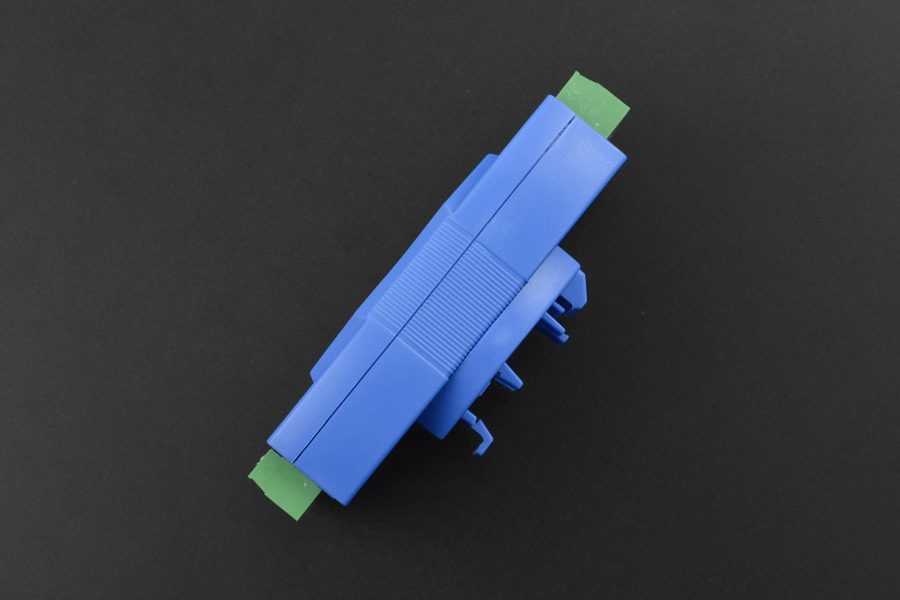

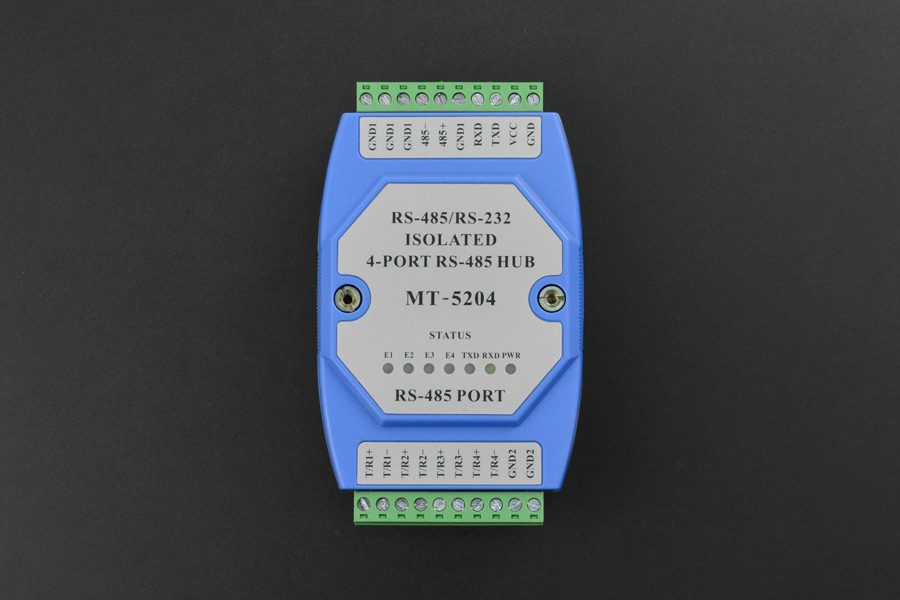

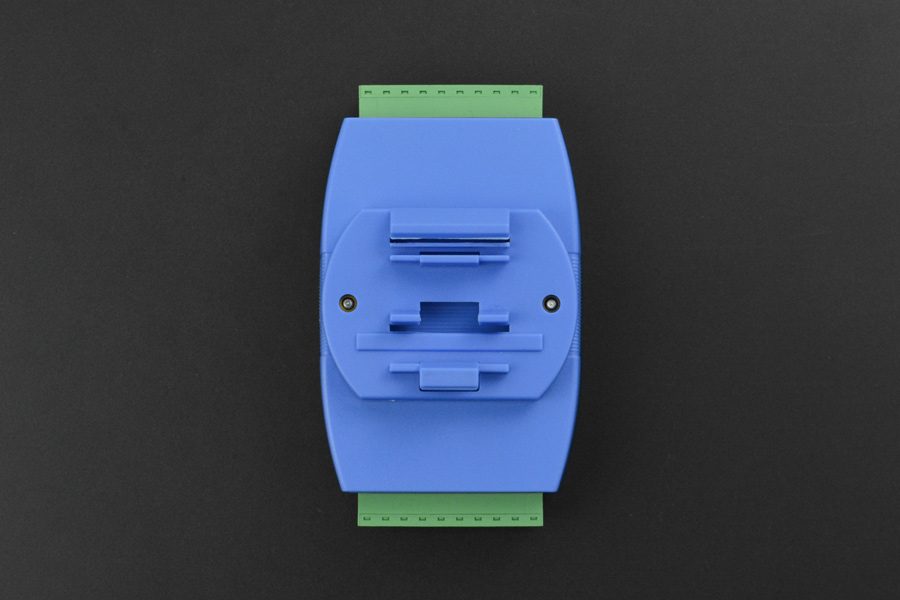

Hub industriale RS485 optoisolato – FIT0821

Introduzione Questo hub split bus RS485 a 4 porte è appositamente progettato per soddisfare i requisiti dei sistemi RS485 su larga scala in ambienti elettromagnetici complessi. La sua trasmissione arriva fino a 115,2 Kbps. Al fine di garantire la sicurezza e l’affidabilità della comunicazione dei dati, l’interfaccia RS485 adotta la tecnologia di isolamento fotoelettrico per impedire l’introduzione di sovratensioni da fulmine nei convertitori e nelle apparecchiature. L’optoisolatore integrato e il circuito di protezione da sovratensione da 600 W possono fornire una tensione di isolamento di 2500 V, che può sopprimere efficacemente le interferenze come sovratensioni e scariche elettrostatiche. Inoltre, il prodotto adotta un alimentatore con interruttore esterno, sicuro e affidabile, che lo rende adatto per applicazioni di ingegneria esterna. Nella modalità di lavoro RS485, l’hub può fornire una distanza di trasmissione di oltre 1200 m mentre funziona in modo stabile. Il circuito di discriminazione interno può rilevare automaticamente la direzione del flusso di dati e commutare il circuito di controllo di abilitazione, che risolve il problema del ritardo di conversione della trasmissione e della ricezione RS485 e può essere ampiamente utilizzato nei sistemi di acquisizione di potenza. È un modulo di conversione dell’interfaccia dati con prestazioni eccellenti. L’hub fornisce una connessione bus RS485 a stella e ciascuna porta è dotata di protezione da cortocircuito e circuito aperto. La tensione di isolamento ottico arriva fino a 2500 V e gli utenti possono facilmente migliorare la struttura del bus RS485, dividere segmenti di rete e migliorare l’affidabilità della comunicazione. Quando si verificano fulmini o malfunzionamenti delle apparecchiature, il segmento di rete difettoso verrà isolato per garantire che altri segmenti di rete possano funzionare normalmente, il che migliora notevolmente l’affidabilità della rete RS485 esistente e riduce efficacemente i tempi di manutenzione della rete. Specifica Caratteristiche dell’interfaccia: L’interfaccia è compatibile con gli standard EIA/TIA RS-232C e RS-485 Interfaccia elettrica: morsettiere innestabili a 10 posizioni su entrambi i lati Mezzo di trasmissione: doppino intrecciato o cavo schermato Modalità di funzionamento: half-duplex asincrono Alimentazione di lavoro: 9V～30VDC/150mA Indicazione del segnale: 7 indicatori luminosi del segnale, alimentazione (PWR), invio (TXD), ricezione (RXD), malfunzionamento (E1-E4) Isolamento: tensione di isolamento 2500 V Velocità di trasmissione: 300 bps ~ 115,2 Kbps Livello di protezione: porta RS-232 ±15 kV Protezione ESD, porta RS-485 600 W protezione da sovratensione per linea Distanza di trasmissione: 0 ~ 5 km (115,2 Kbps ~ 300 bps) Ambiente di utilizzo: temperatura -25 ℃ ~ 70 ℃, umidità relativa 5%～95%, altitudine ≤3000m Dimensioni: 120mm*77mm*40mm / 4,72*3,03*1,57 pollici Elenco di spedizione Hub industriale RS485 optoisolato x1 Documenti Manuale di istruzioni
