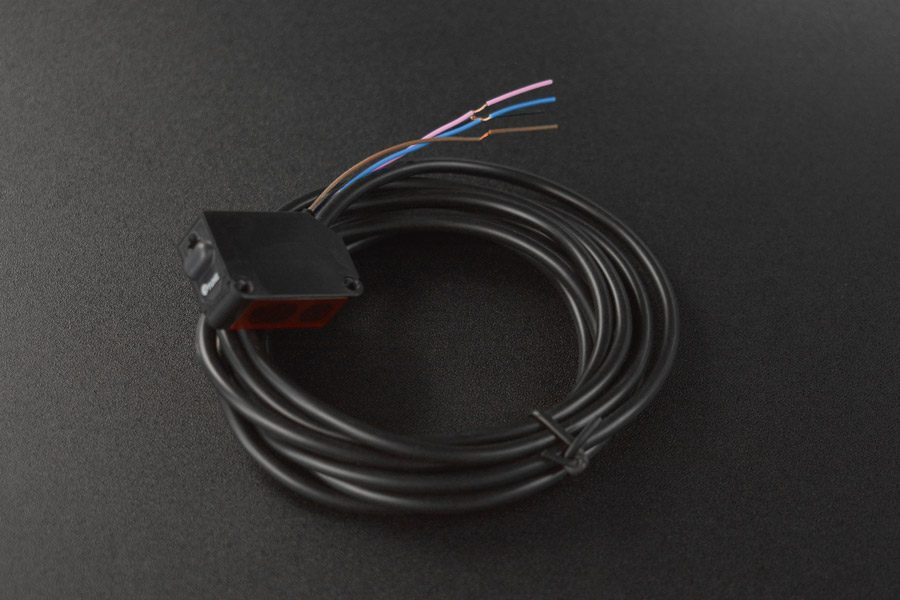

Interruttore sensore fotoelettrico a riflessione a – SEN0580

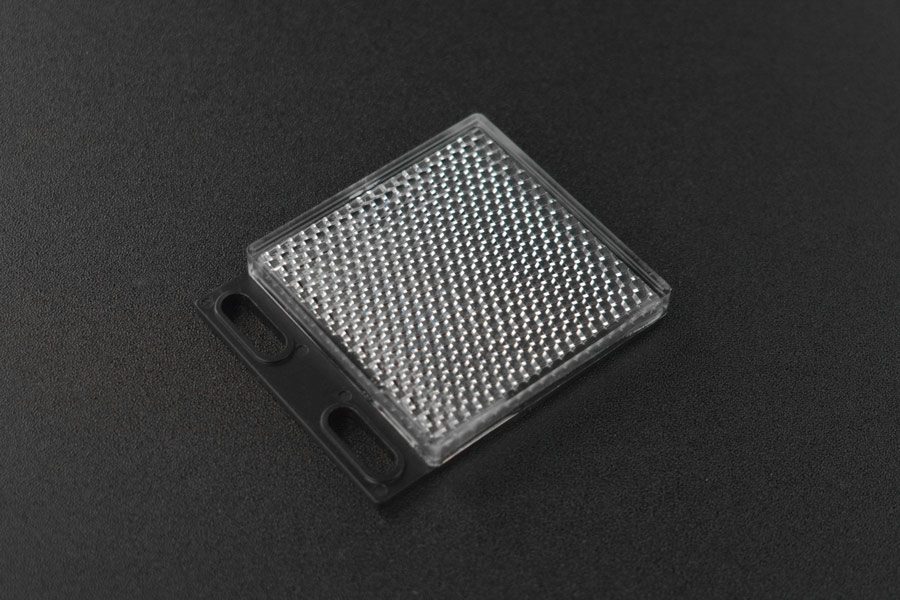

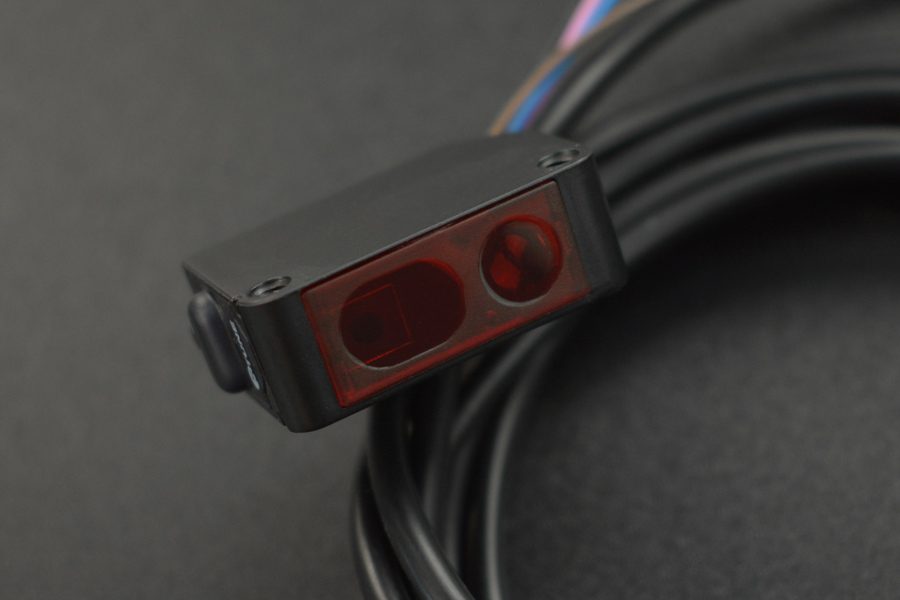

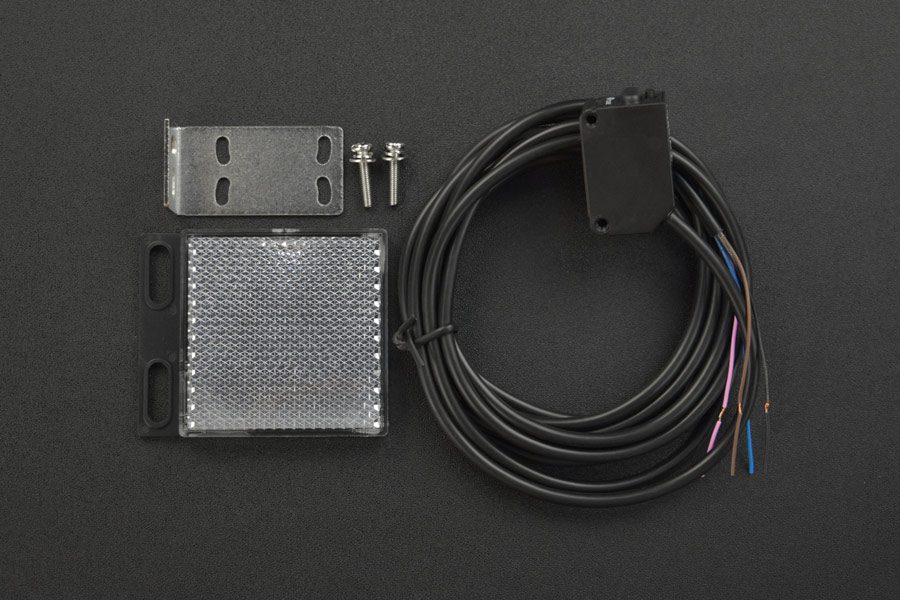

Introduzione Che cos’è l’interruttore del sensore fotoelettrico a riflessione a specchio? Un interruttore sensore fotoelettrico a riflessione a specchio è un tipo di sensore fotoelettrico che utilizza un riflettore per rilevare la presenza o l’assenza di un oggetto. Funziona emettendo un fascio di luce da un LED infrarosso verso un riflettore. Quando un oggetto interrompe il fascio di luce, il sensore rileva la variazione della quantità di luce ricevuta dal fotorilevatore. Questo cambiamento nel livello di luce viene quindi elaborato dai circuiti interni del sensore per produrre un segnale di uscita che può essere utilizzato per attivare un’azione o un evento. Se vuoi saperne di più su come la fotoelettricità rileva gli oggetti trasparenti, clicca qui. Introduzione al prodotto Questo sensore fotoelettrico è in grado di rilevare vari oggetti trasparenti o semitrasparenti e funziona con un ampio intervallo di tensione compreso tra 10 V e 30 V CC. In genere, viene utilizzato con un riflettore e può rilevare oggetti entro una distanza compresa tra 10 cm e 100 cm. Il dispositivo è dotato di un pulsante con funzione di apprendimento (SmartTune) che consente agli utenti di impostarne la sensibilità con il pulsante durante l’installazione iniziale in modo da garantire prestazioni ottimali. Allineare il sensore con il riflettore, premendo a lungo SmartTune per oltre 5 secondi e rilasciarlo quando gli indicatori lampeggiano alternativamente, quindi l’impostazione ha esito positivo e gli utenti possono ottenere la sensibilità ottimale. Inoltre, premendo leggermente SmartTune è possibile passare dai tipi NPN e PNP normalmente aperti a quelli normalmente chiusi, soddisfacendo diversi requisiti di scenario. Il sensore è dotato di protezione da cortocircuito, protezione da inversione di polarità, protezione da sovracorrente, protezione da sovratensione e doppia protezione di uscita indipendente per un utilizzo sicuro e affidabile. Impostazioni di base Impostazioni normalmente aperto (NO) e normalmente chiuso (NC) Premere brevemente il pulsante SmartTune per impostare le modalità NO e NC. Stato Nessun oggetto rilevato Oggetto rilevato NO Indicatore di stabilità acceso, indicatore di funzionamento spento, uscita disabilitata Indicatore di stabilità acceso, indicatore di funzionamento acceso, uscita abilitata NC Indicatore di stabilità acceso, indicatore di funzionamento acceso, uscita abilitata Indicatore di stabilità acceso, indicatore di funzionamento spento, uscita disabilitata Nota: l’indicatore di stabilità è verde e l’indicatore di funzionamento è arancione. Dopo aver acceso il sensore, se l’indicatore di stabilità è acceso fisso, l’impostazione è riuscita; se è costantemente spento, l’impostazione non è riuscita; se gli indicatori di stabilità e funzionamento lampeggiano rapidamente, indica un’uscita in cortocircuito. Tipo di impostazione della sensibilità massima Passaggi Regolazione Scenario applicabile Riflettente 1 Fissare il dispositivo e il riflettore, quindi, senza alcun oggetto rilevato, premere a lungo il pulsante SmartTune finché l’indicatore di stabilità e l’indicatore di funzionamento non lampeggiano alternativamente. Adatto per rilevare oggetti trasparenti o non trasparenti antiriflesso. 2 Rilasciare il pulsante SmartTune per completare l’impostazione. (Se il dispositivo vibra, attendere un periodo di vibrazione prima di eseguire questo passaggio.) Diagramma di installazione Nota: il trasmettitore deve essere installato direttamente di fronte al riflettore e la distanza tra il riflettore e il sensore deve essere maggiore di 100 mm. Il cavo è un cavo flessibile in rame puro da 2 m. Sequenza di cablaggio: marrone per positivo, blu per negativo, nero per NPN e rosa per PNP. Caratteristiche Rileva vari oggetti trasparenti o semitrasparenti Funziona con un ampio intervallo di tensione di 10 V-30 V CC Può rilevare oggetti entro una distanza compresa tra 10 cm e 100 cm se utilizzato con un riflettore Dotato di un pulsante di funzione di apprendimento (SmartTune) Può commutare tra tipi NPN e PNP normalmente aperti e normalmente chiusi Protezione da cortocircuiti e doppia protezione di uscita indipendente Specifiche Uscita di controllo: 100 mA (30 V CC) Ingresso di controllo: 10 V-30 V CC nominale Corrente: 15 mA Distanza di rilevamento: 1.000 mm Sorgente LED: sorgente riflettore rosso Tempo di risposta: 5 ms Isteresi: 15% Ripetibilità: 1 mm Circuito di protezione: protezione da inversione di polarità, protezione da sovracorrente, protezione da sovratensione e protezione indipendente a doppia uscita Indicatori: LED arancione (indicatore di funzionamento), LED verde (indicatore di stabilità) Diametro punto luminoso: da Φ2 mm a Φ25 mm (in aumento graduale da 1 mm a 1.000 mm) Ambiente operativo: Da -10 ℃ a 60 ℃, da 35% RH a 65% RH Grado IP: IP24 Elenco di spedizione Interruttore fotoelettrico a riflessione a specchio × 1 Riflettore × 1 Vite M3 × 0,5 × 2 Piastra di installazione × 1 Applicazioni Rileva oggetti trasparenti/semitrasparenti Rileva oggetti entro 10-100 cm con riflettore SmartTune imposta la sensibilità Passa tra i tipi NPN e PNP Varie funzioni di protezione per un utilizzo sicuro.
