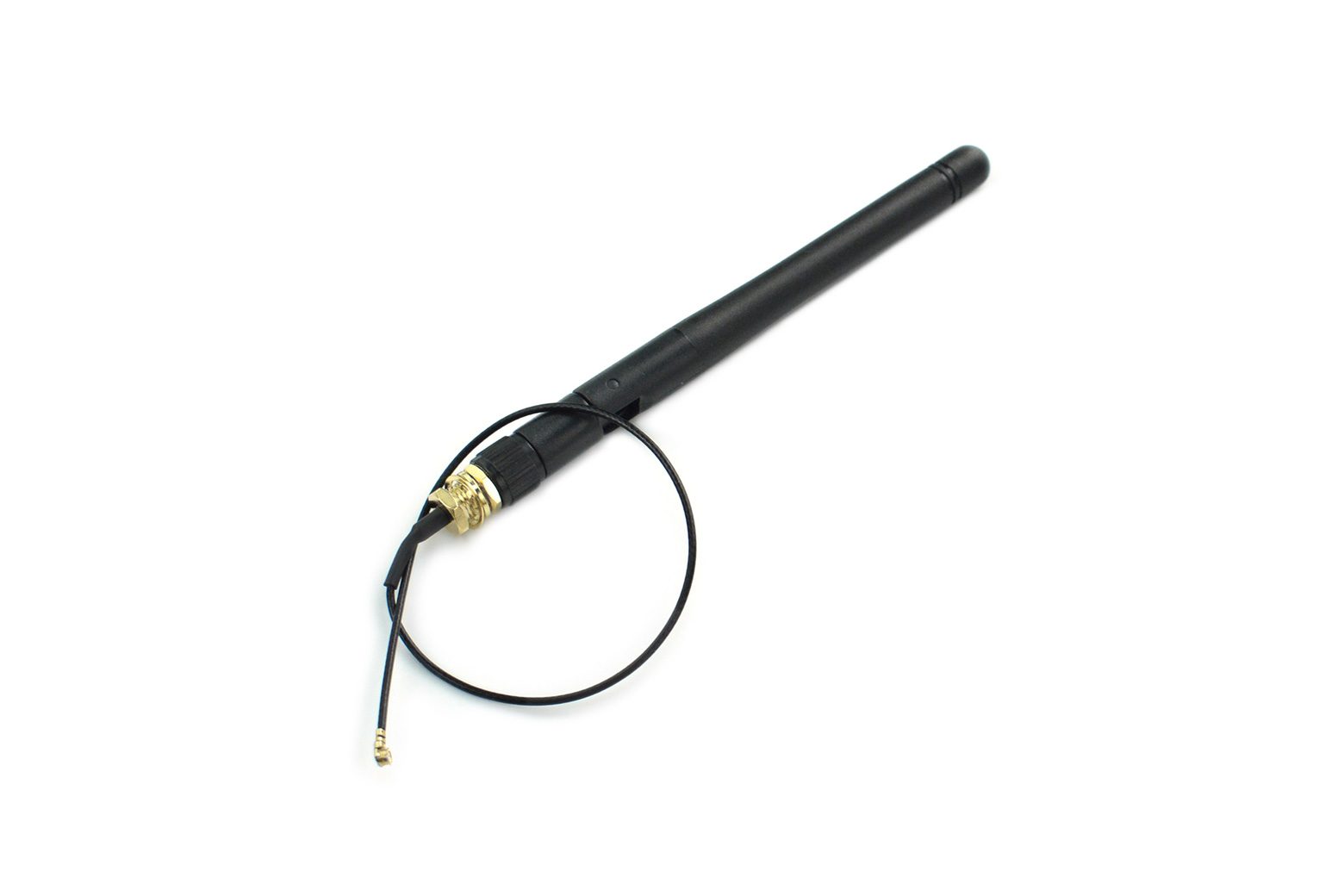

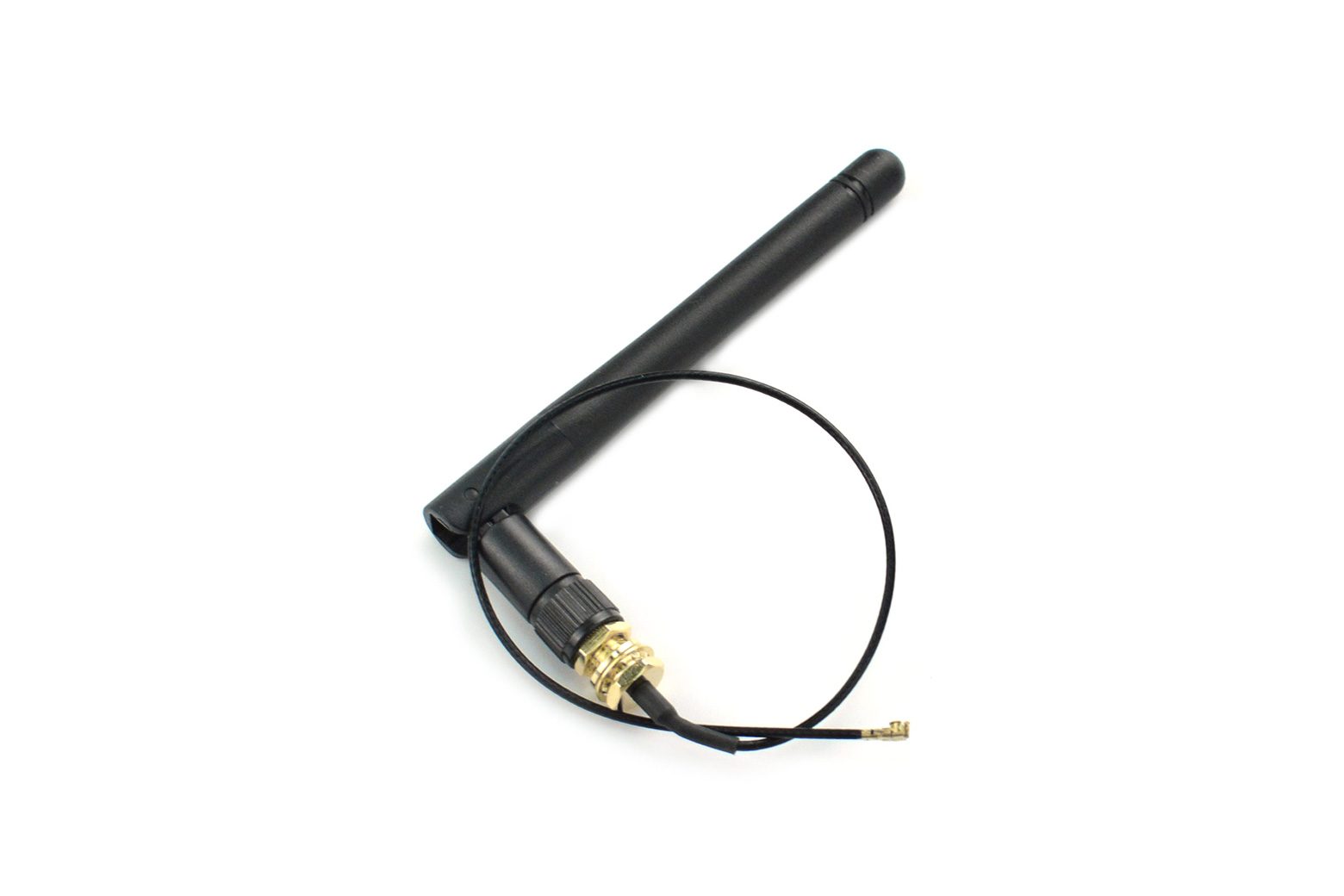

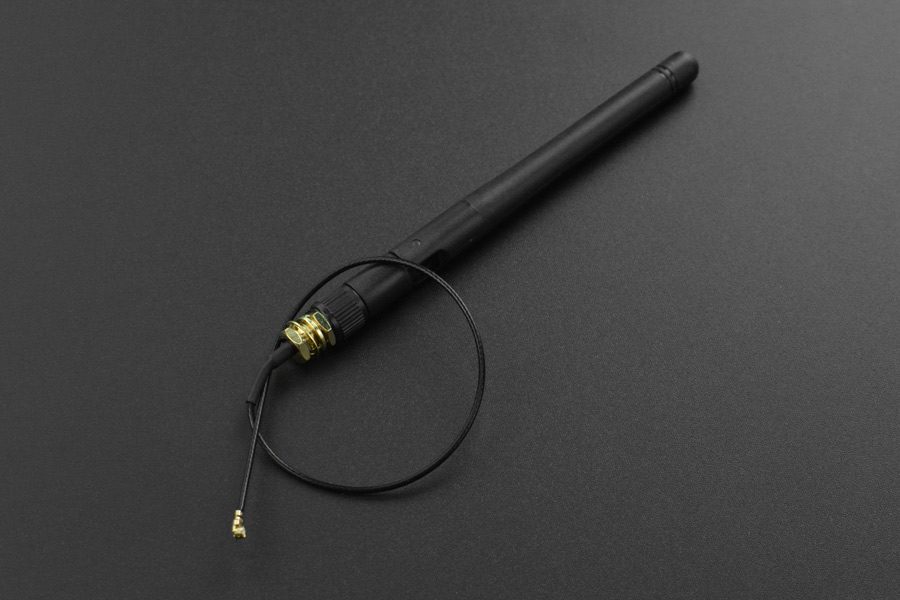

Kit antenna Raspberry Pi Compute Module 4 (fuori – FIT0735

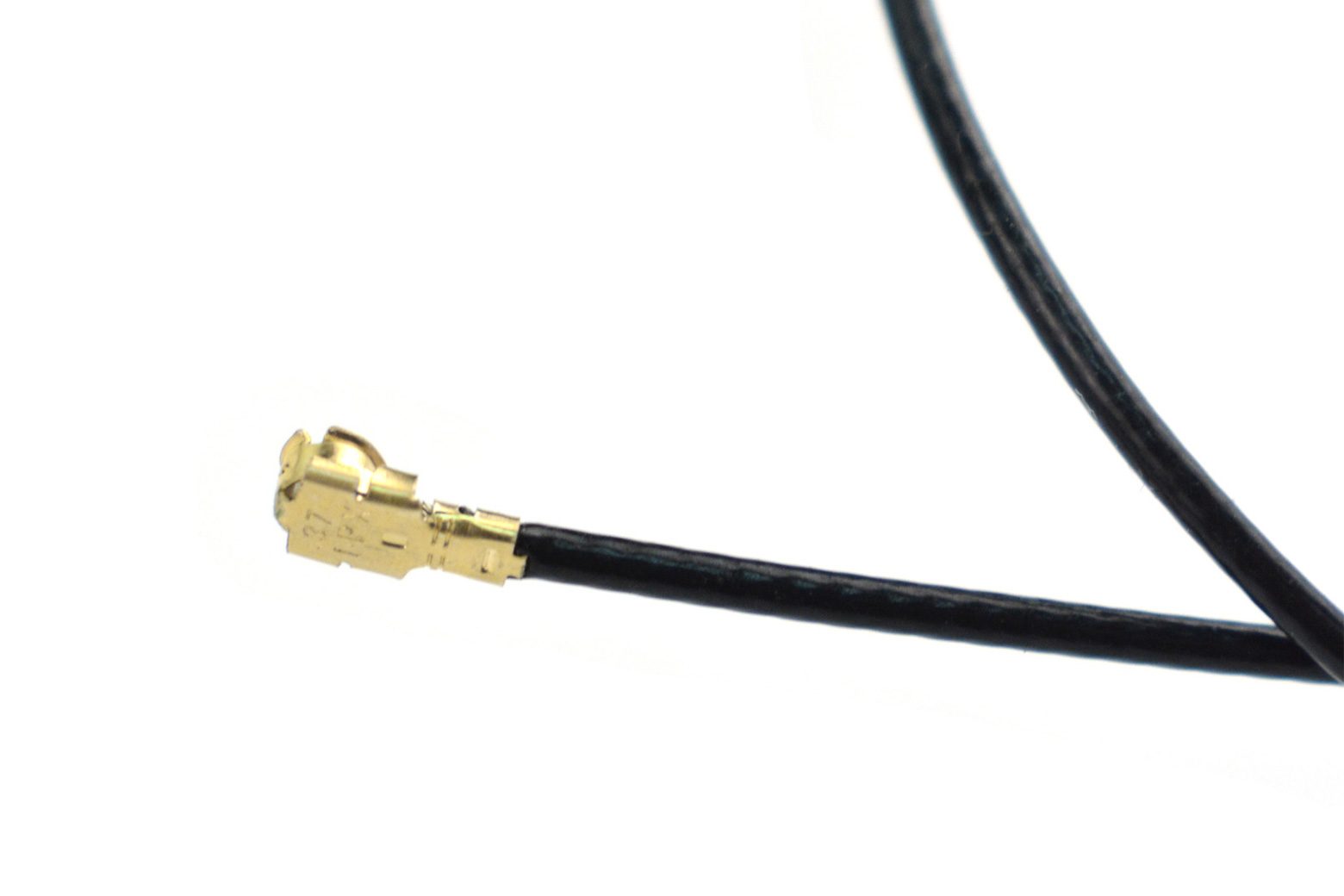

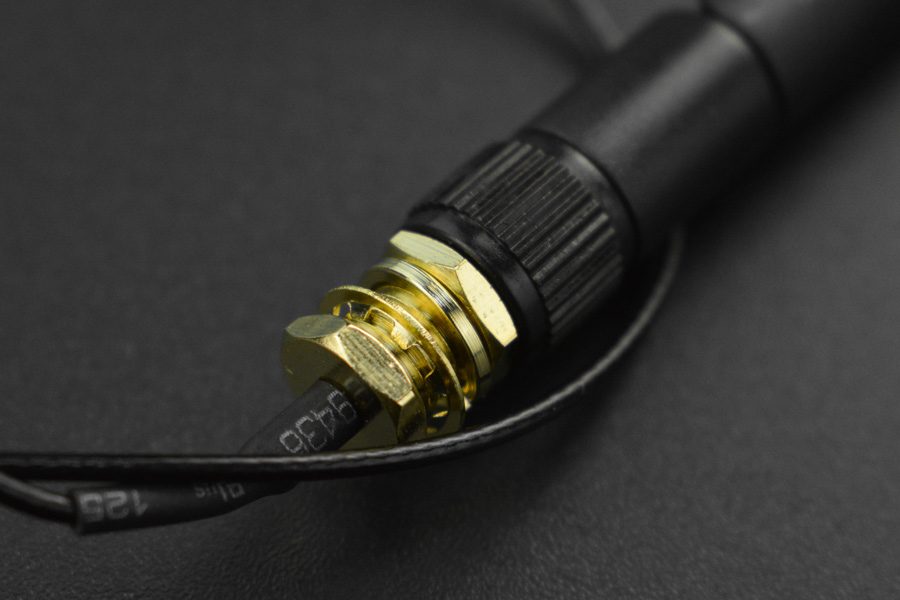

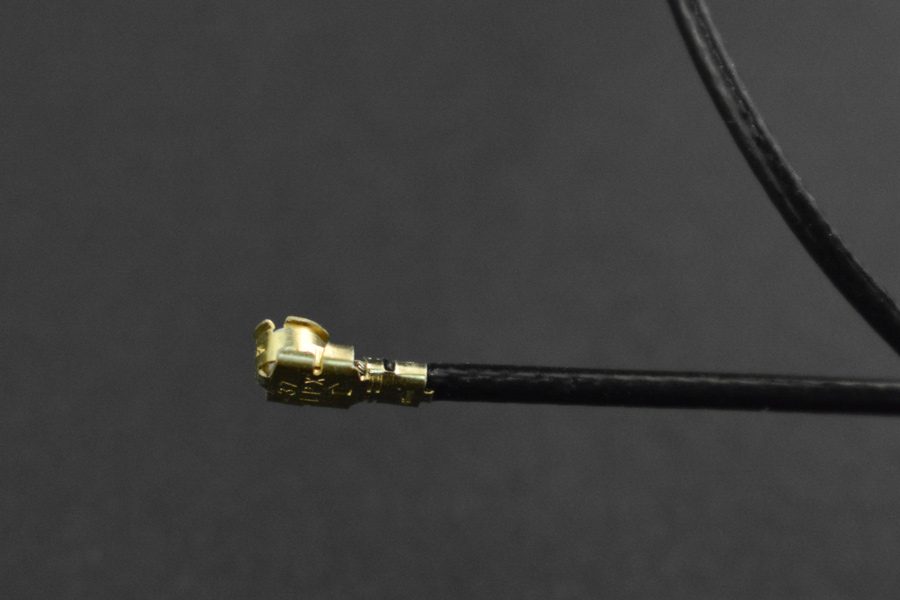

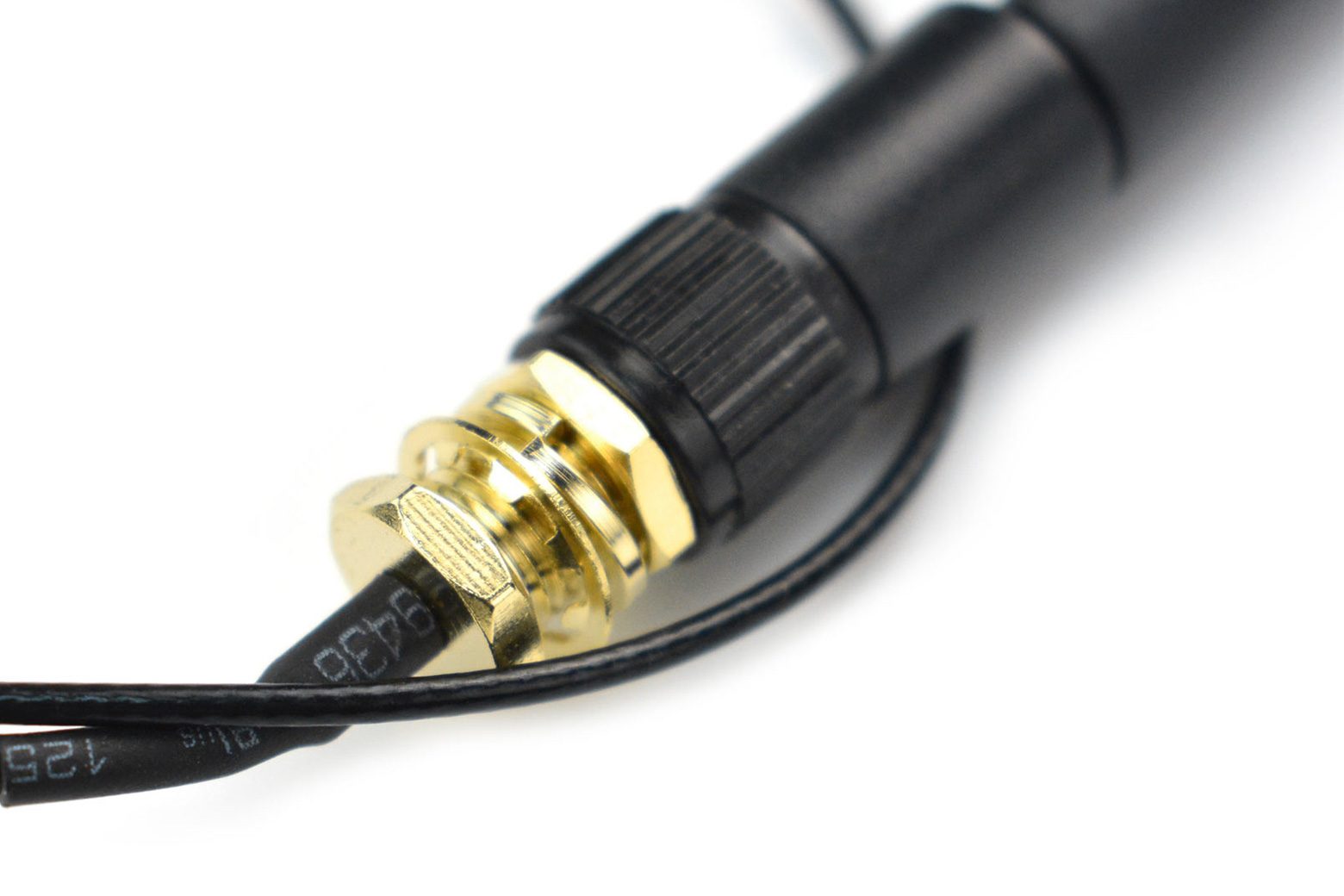

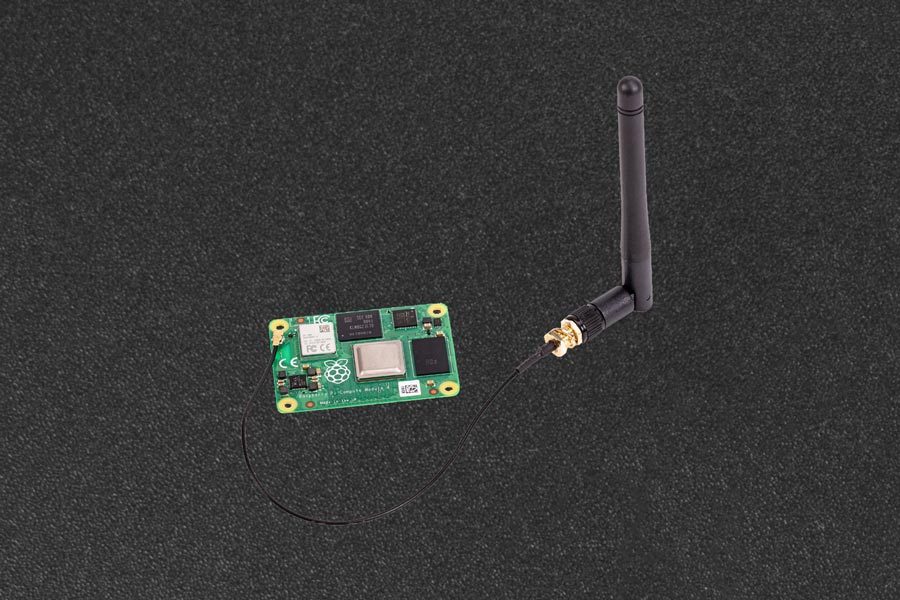

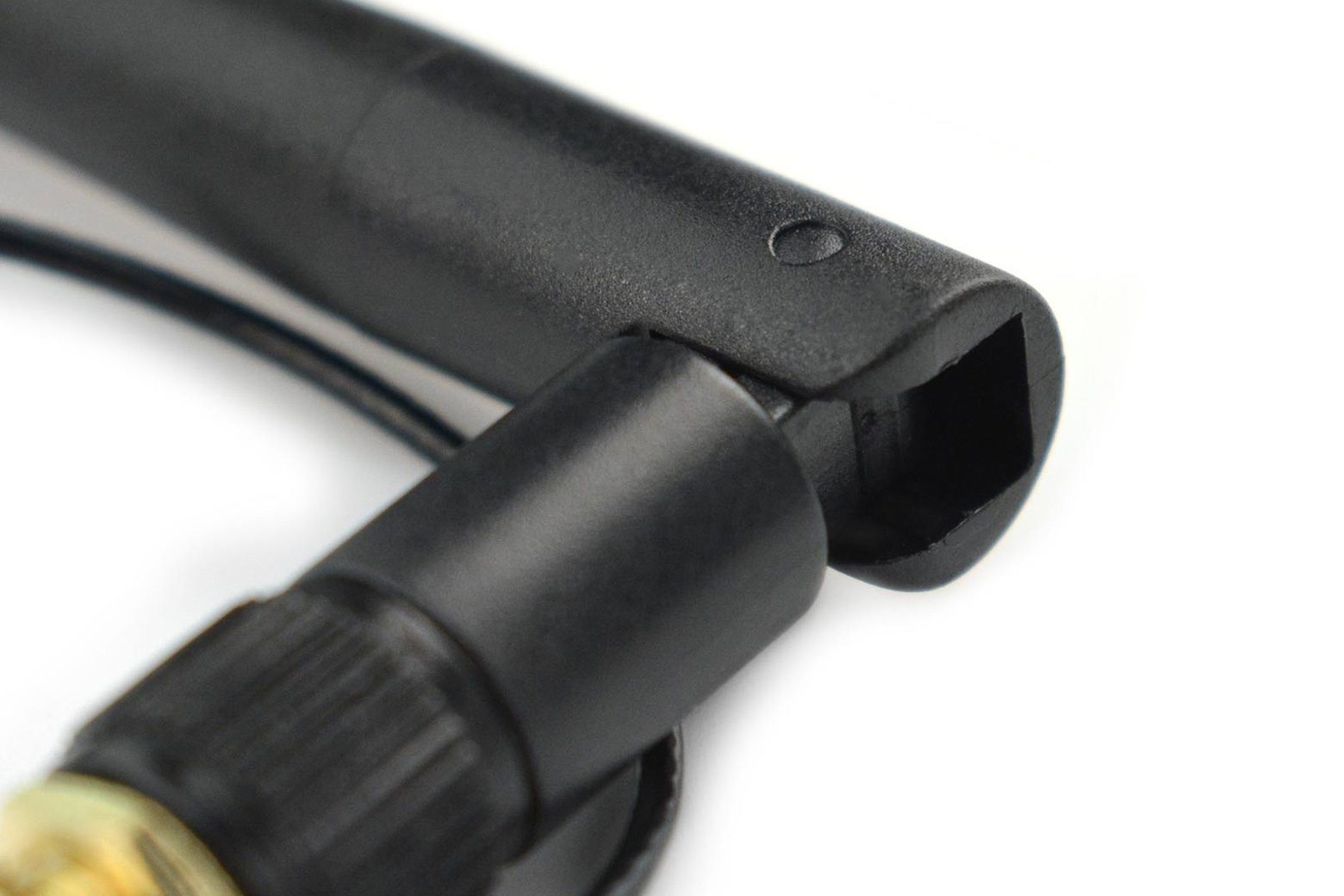

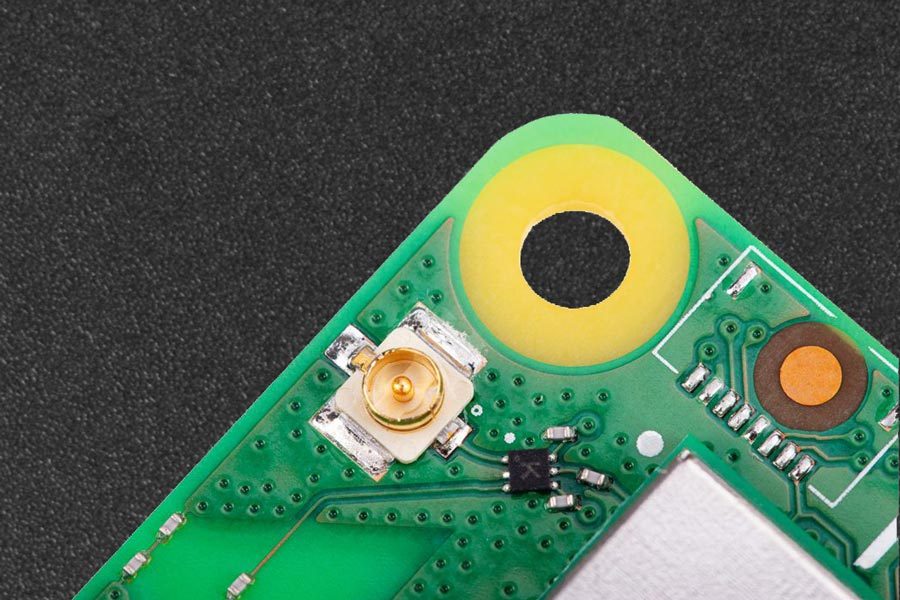

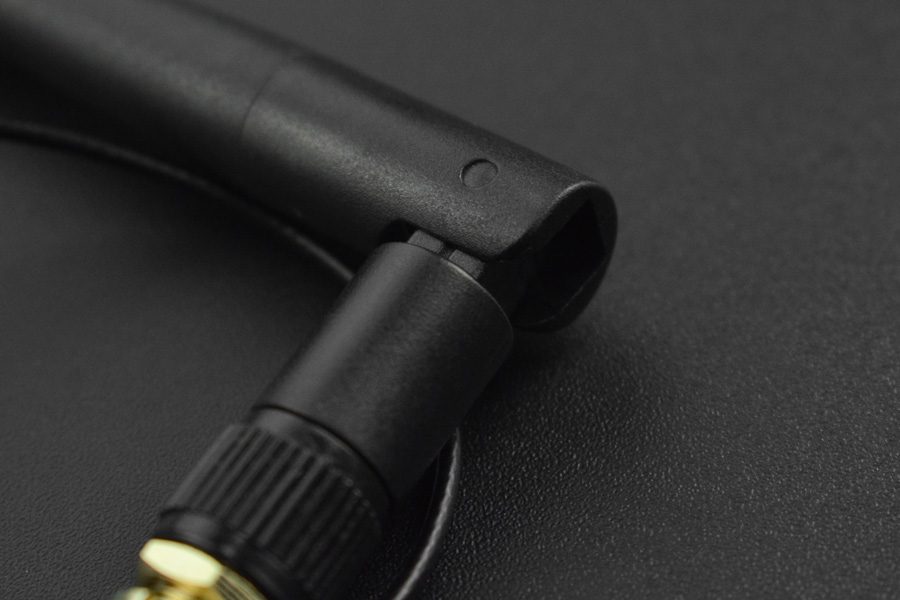

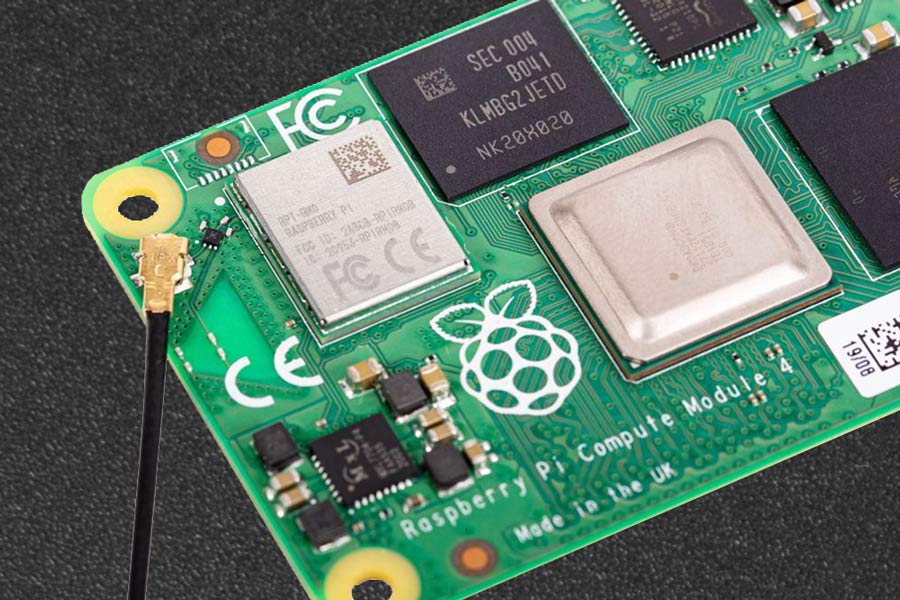

Nota introduttiva: il kit antenna Raspberry Pi Compute Module 4 è ora fuori produzione. Se hai bisogno dell’ultima versione di Raspberry Pi SBC, fai clic su Raspberry Pi 5 Single Board Computer. Questo kit antenna è certificato per l’uso con Raspberry Pi Compute Module 4. Se viene utilizzata un’antenna diversa, sarà richiesta una certificazione separata e questa dovrà essere predisposta dal progettista del prodotto finale. Istruzioni di montaggio 1.Collegare il connettore U.FL sul cavo al connettore compatibile U.FL sul Compute Module 4 2.Avvitare la rondella dentata sul connettore SMA (maschio) sul cavo, quindi inserire questo connettore SMA attraverso un foro (ad esempio 6,4 mm) nel pannello di montaggio del prodotto finale 3.Avvitare il connettore SMA in posizione con il dado esagonale di fissaggio e la rondella 4.Avvitare il connettore SMA (femmina) sull’antenna su il connettore SMA (maschio) che ora sporge attraverso il pannello di montaggio 5.Regolare l’antenna nella sua posizione finale ruotandola fino a 90°, come mostrato nell’illustrazione seguente. Specifiche dimensionali Numero modello antenna: YH2400-5800-SMA-108 Gamma di frequenza: 2400-2500/5100-5800 MHz Larghezza di banda: 100–700 MHz VSWR: ≤ 2,0 Guadagno: 2 dBi Impedenza: 50 ohm Polarizzazione: verticale Radiazione: omnidirezionale Potenza massima: 10 W Connettore: SMA (femmina) Dimensioni: 108 mm × 10 mm Materiale guscio: ABS Installazione: Vite Temperatura operativa: da -35 a +75°C Peso: ± 3 g Cavo da SMA a U.FL Numero modello: HD0052-09-A01_A0897-1101 Gamma di frequenza: 0–6 GHz Impedenza: 50 ohm VSWR: ≤ 1,4 Potenza massima: 10 W Connettore (all’antenna): SMA (maschio) Connettore (a CM4): U.FL Dimensioni: 205 mm × 1,37 mm (diametro del cavo) Materiale guscio: ABS Temperatura operativa: da -45 a +80°C Elenco di spedizione Modulo di calcolo Raspberry Pi 4 Kit antenna x1 Conformità documenti: Elenco completo delle approvazioni dei prodotti locali e regionali
