Kit di sviluppo AI Maixduino K210 RISC – KIT0157

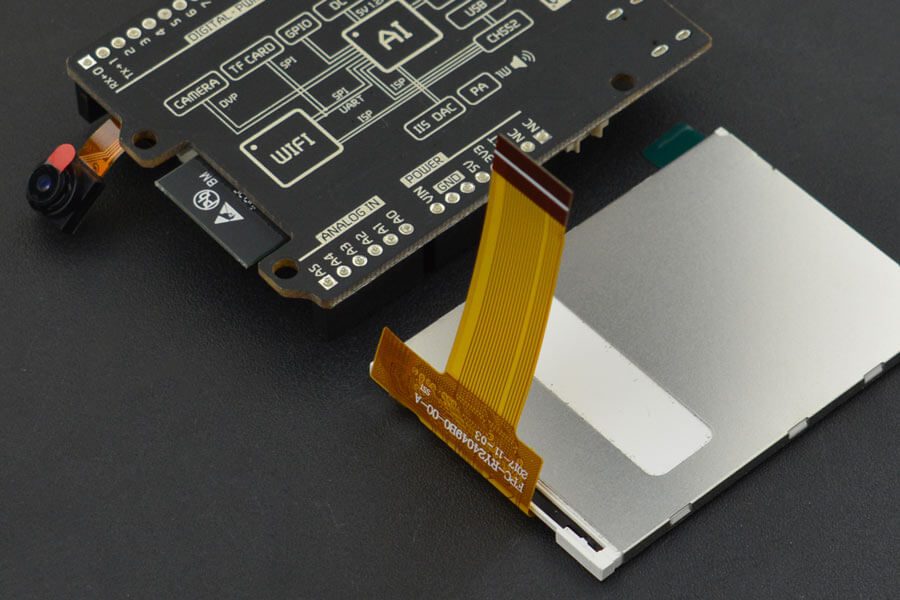

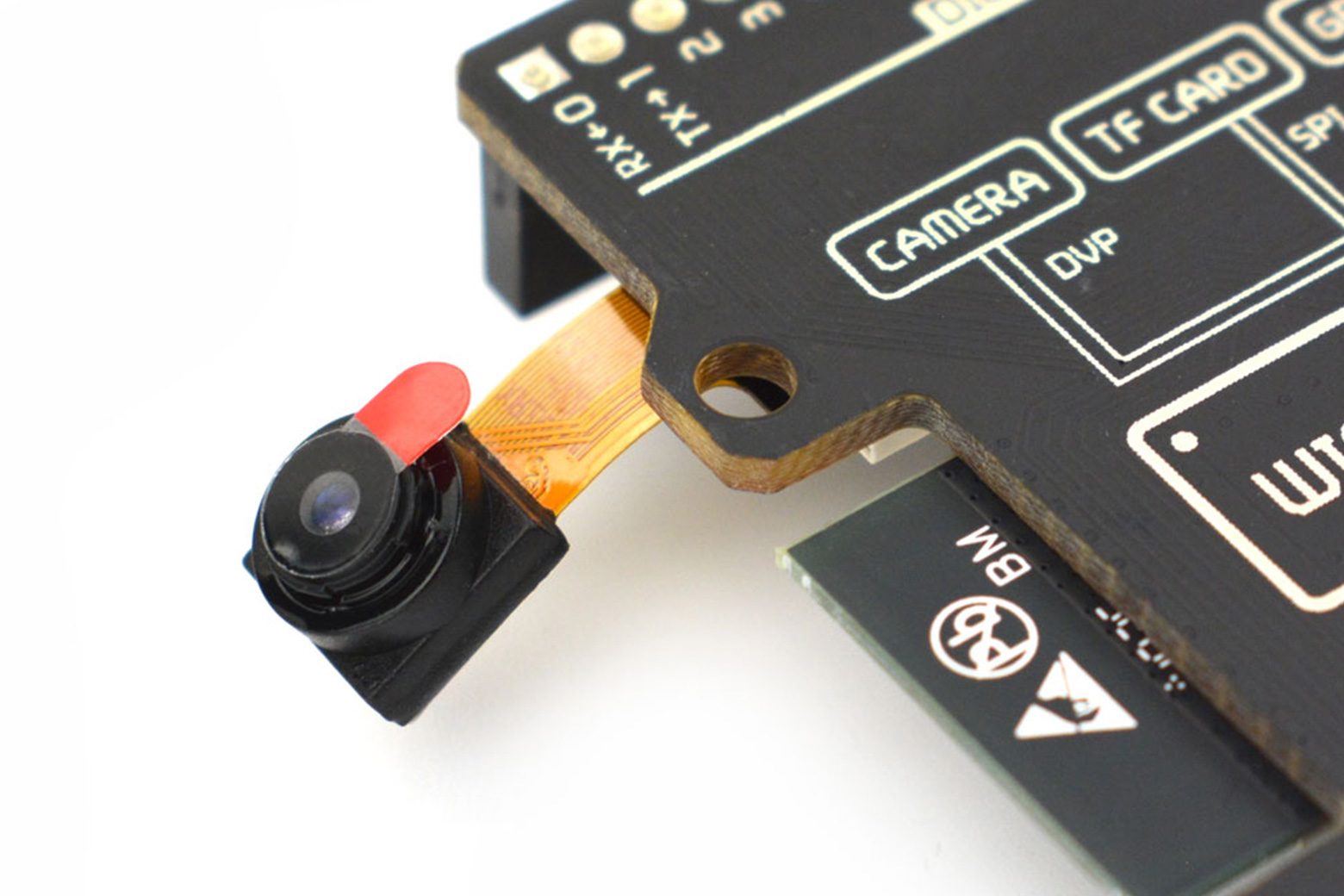

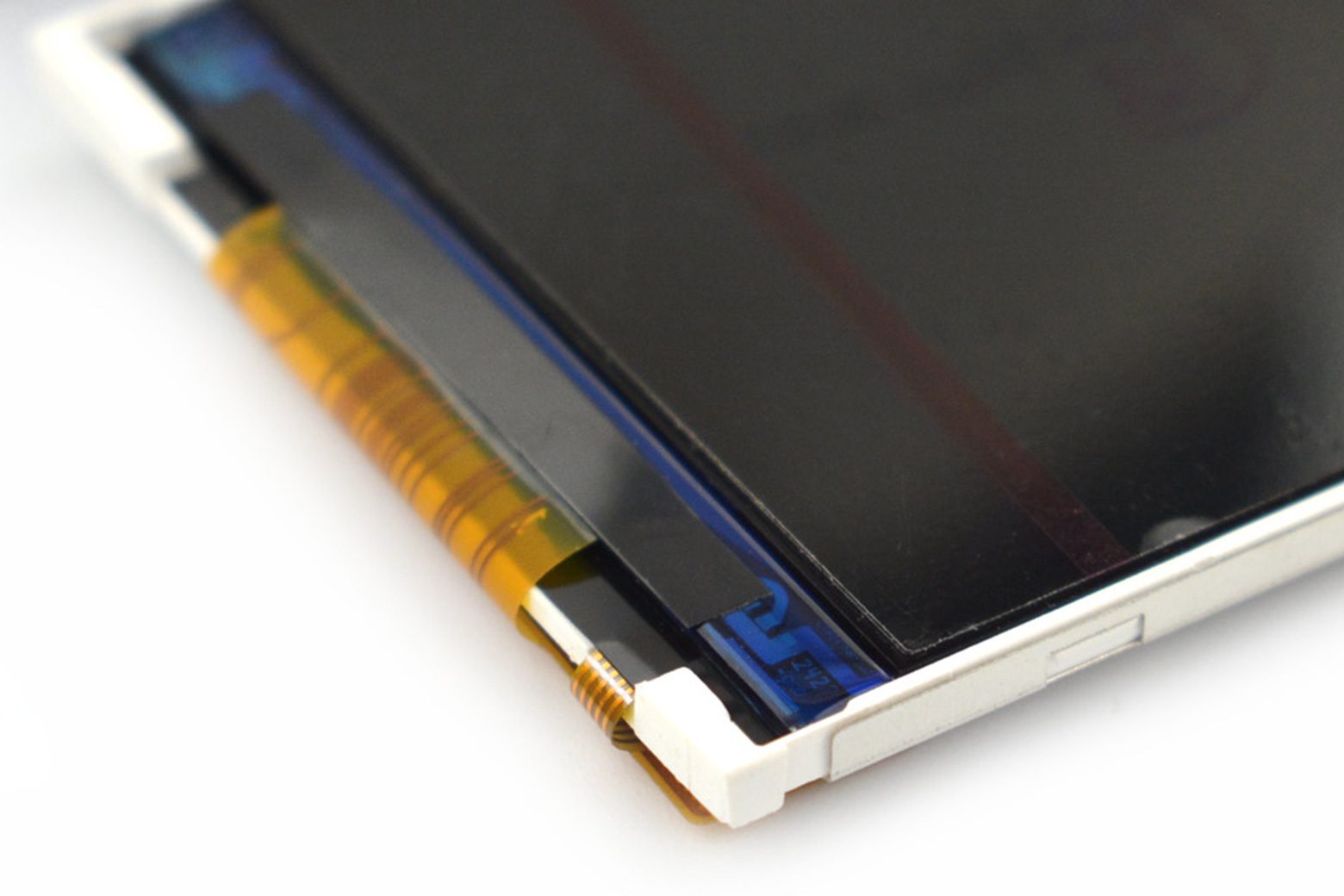

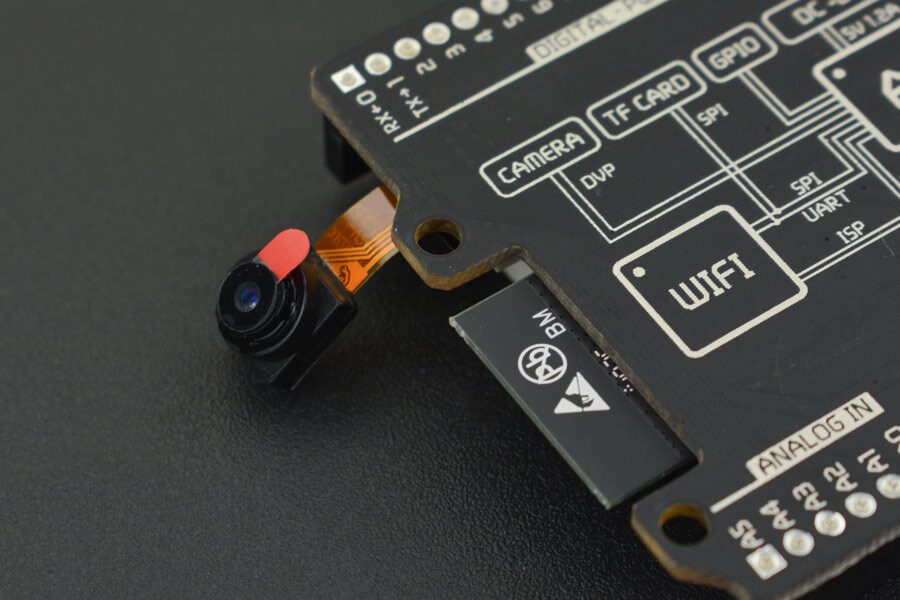

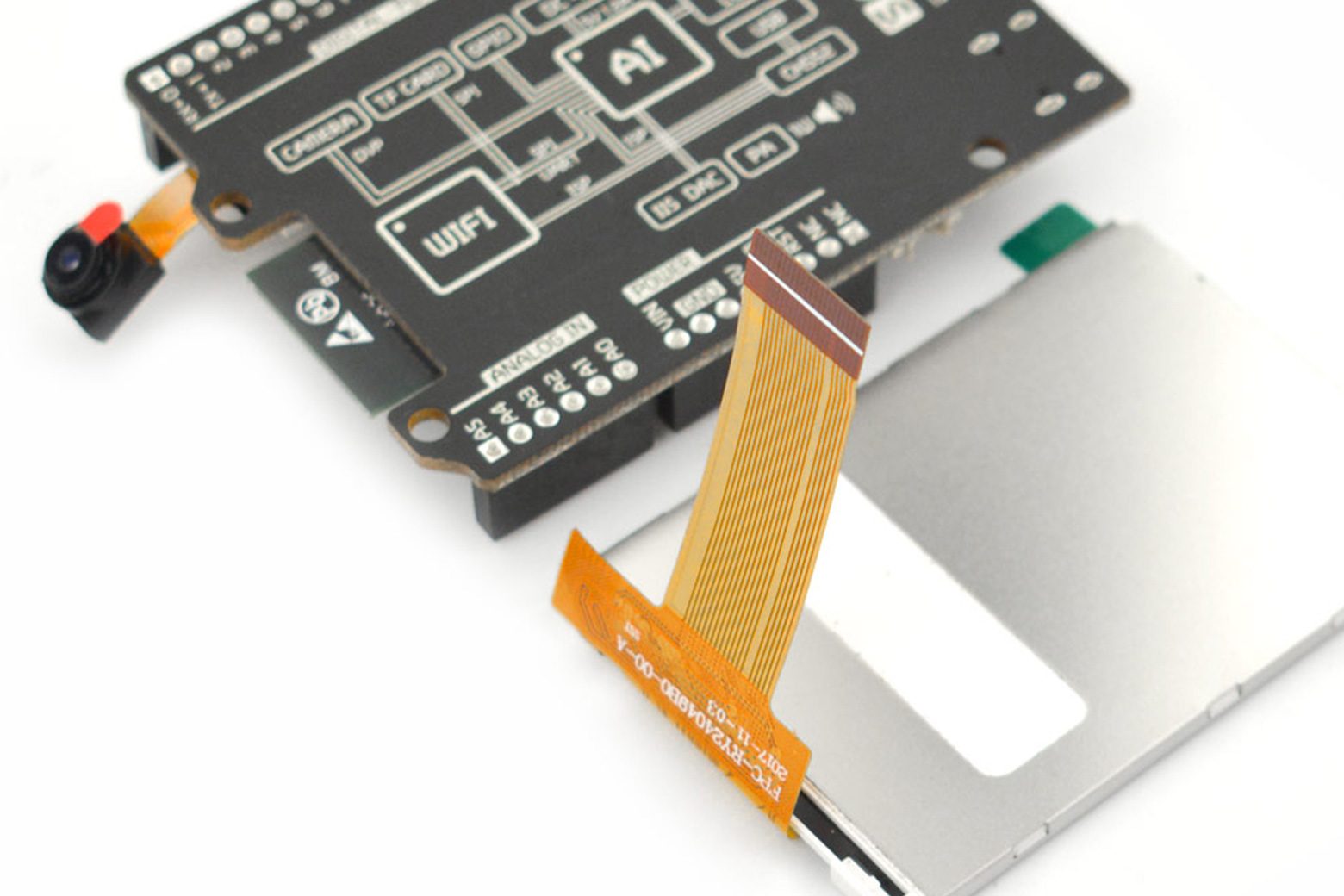

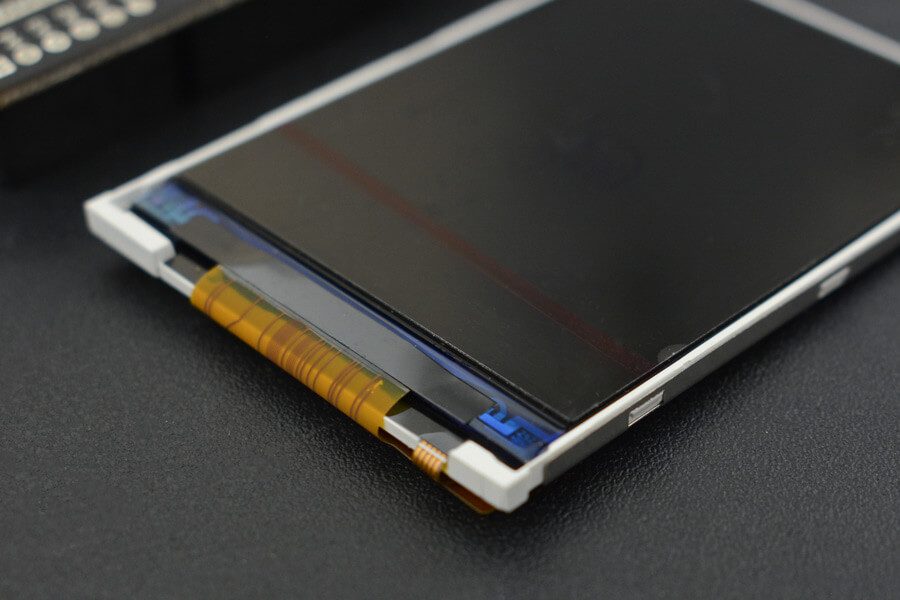

Introduzione Basata sul processore AI K210 RISC-V, la scheda di sviluppo AI Maixduino è dotata di modulo MI AI e modulo ESP32 per connettività WiFi e Bluetooth nel fattore di forma Arduino UNO. K210 è dotato di un chip processore dual-core con FPU indipendente, larghezza di bit della CPU a 64 bit, SRAM su chip da 8 MB, frequenza nominale regolabile 400 e FPU a doppia precisione che supporta operazioni di moltiplicazione, divisione e radice quadrata. Inoltre, la scheda di sviluppo AI di Maixduino è dotata di acceleratore hardware di rete neurale KPU, unità di elaborazione vocale (APU), array IO programmabile (FPIOA/IOMUX) e acceleratore di trasformata veloce di Fourier. Nell’elaborazione AI, K210 può eseguire operazioni come convoluzione, normalizzazione batch, attivazione e pooling. Allo stesso tempo, è possibile eseguire anche la pre-elaborazione della scansione della direzione vocale e dell’emissione dei dati vocali. Il modulo wireless integrato nel prodotto è l’ESP32-WROOM-32 con processore dual-core ESP32 Xtensa LX6, WiFi 4 802.11.b/g/n a 2,4GHz e connettività Bluetooth 4.2 LE. Inoltre, dispone di connettore per fotocamera DVP, connettore per display LCD, microfono MEMS integrato, DAC audio I2S TM8211, amplificatore di potenza da 3 W, porta dispositivo USB 2.0 di tipo C per alimentazione e programmazione tramite chip CH522 a doppio canale per supportare sia K210 che ESP32, connettori compatibili Arduino UNO con I/O digitali/PWM, I2C, UART, 6 ingressi analogici e segnali di alimentazione. Applicazione: casa intelligente (aspirapolvere robot e altoparlante intelligente), dispositivi medici, industria 4.0, agricoltura e istruzione. Il kit include: controller Maixduino, schermo LCD da 2,4″, fotocamera GC0328 Nota: la forma e i pin sono compatibili con Arduino UNO R3 ma il livello di tensione non è compatibile, il che richiede grande attenzione, altrimenti la scheda può essere danneggiata. Maixduino supporta i livelli 3,3 V e 1,8 V e i pin sono divisi in diversi BANK, ciascun BANK può essere impostato su una tensione di 1,8 V o 3,3 V tramite software, tuttavia questi i pin non sono tollerati a 5 V. Pertanto, quando si utilizza il dispositivo periferico di Arduino, fare attenzione a non cortocircuitare i 5 V al pin o al pin RST (1,8 V). Caratteristiche CPU: RISC-V Dual Core 64 bit, con FPU; frequenza standard 400 MHz (overclockabile) Processore di rete neurale integrato Connettore: compatibile con interfaccia Arduino, slot per scheda TF, porta altoparlante Wireless: supporto 2.4G 802.11.b/g/n e Bluetooth. 4.2 Audio: microfono MEMS, uscita altoparlante da 3 W, colore regolabile a 8 bit (256 livelli), regolazione della luminosità a 5 bit (32 livelli). Interfaccia telecamera DVP: connettore FPC 24P 0,5 mm, supporto 0V2640, 5640, 0V7740, ecc. Interfaccia LCD: connettore FPC 24P 0,5 mm, supporto modulo ESP32 LCD MCU a 8 bit: supporto 2,4G 802.11.b/g/n La velocità 802.11 n (2,4 GHz) raggiunge 150 Mbps Specifiche complete Bluetooth v4.2, incluso Bluetooth tradizionale (BR / EDR) e Bluetooth Low Energy (BLE) Ambiente di sviluppo: supporto per Arduino IED, MaixPy IDE, OpenMV IDE Specifiche Dimensioni: 68x 54mm/2.68x 2.13″ Ingresso alimentazione: USB Type-C (6~12V) Aumento temperatura: Temperatura operativa: -30~85ºC MCU: ESP8285 Standard wireless: 802.11 b/g/n Gamma di frequenza: 2400Mhz~2483,5Mhz Potenza di trasmissione: 802.11.b:+15dBm 802.11.g:+10dBm(54Mbps) 802.11.n:+10dBm(65Mbps) Connettore wireless: IPEX 3.0×3.0mm Modalità WiFi: Station/SoftAP/SoftAP+Station Elenco di spedizione Controller Maixduino x1 Schermo LCD da 2,4” x1 Fotocamera GC0328 x1 Documenti Documentazione Maixduino Installa l’ambiente Arduino Dati prodotto
