Kit scheda di sviluppo ESP32 – KIT0178

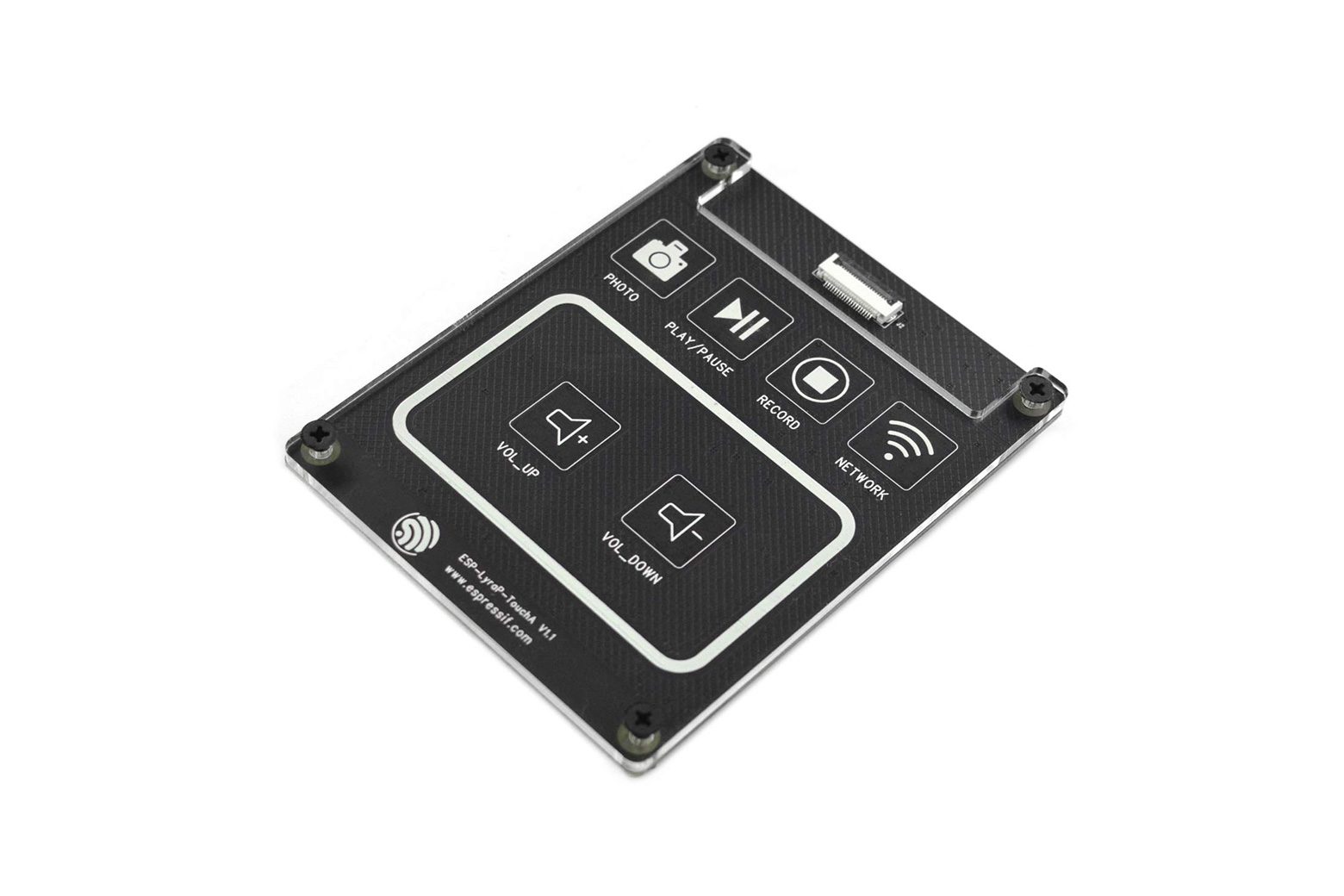

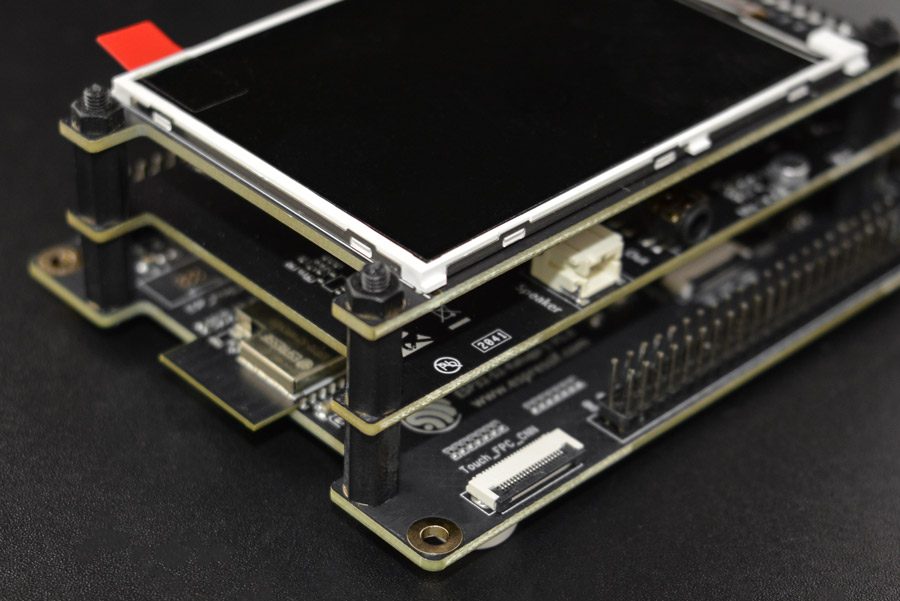

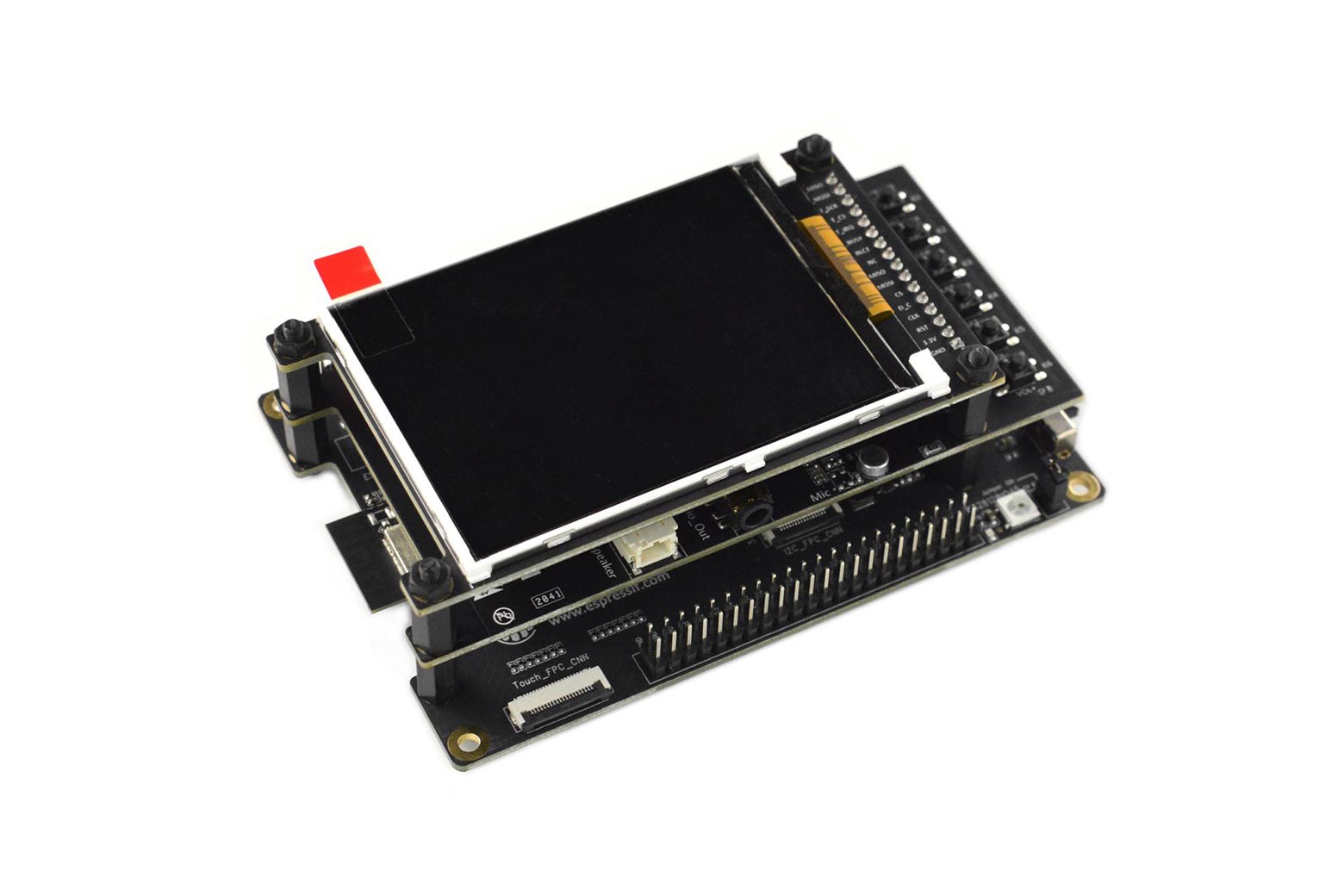

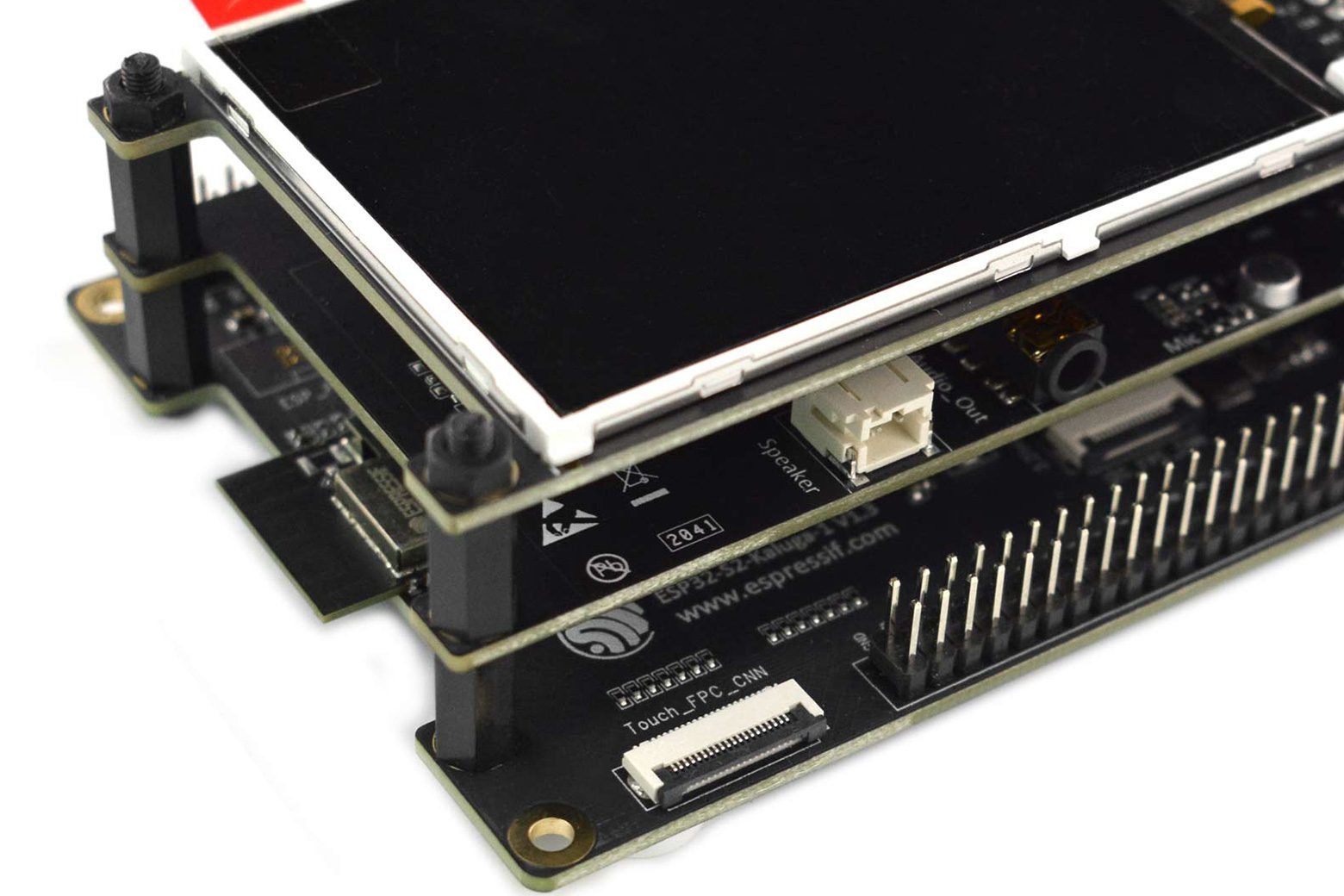

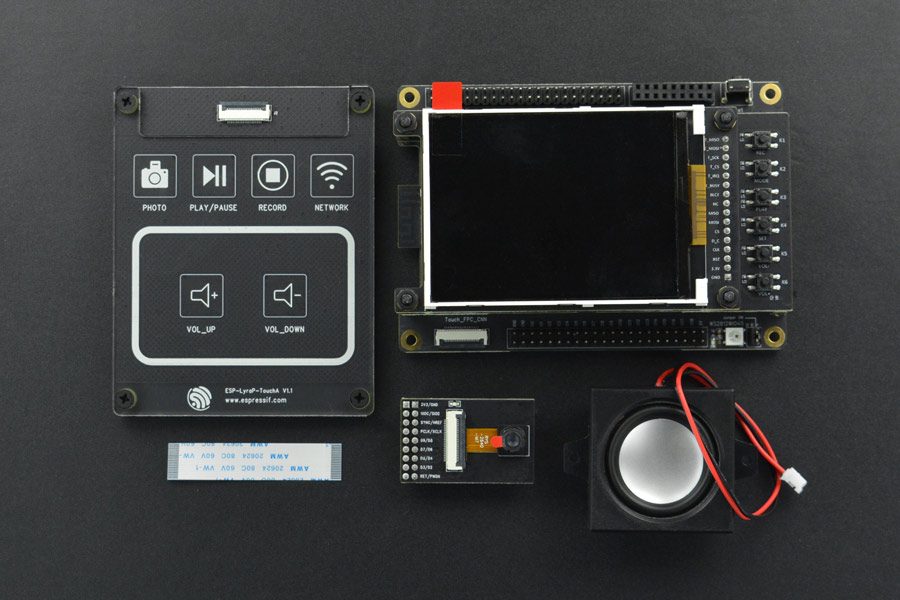

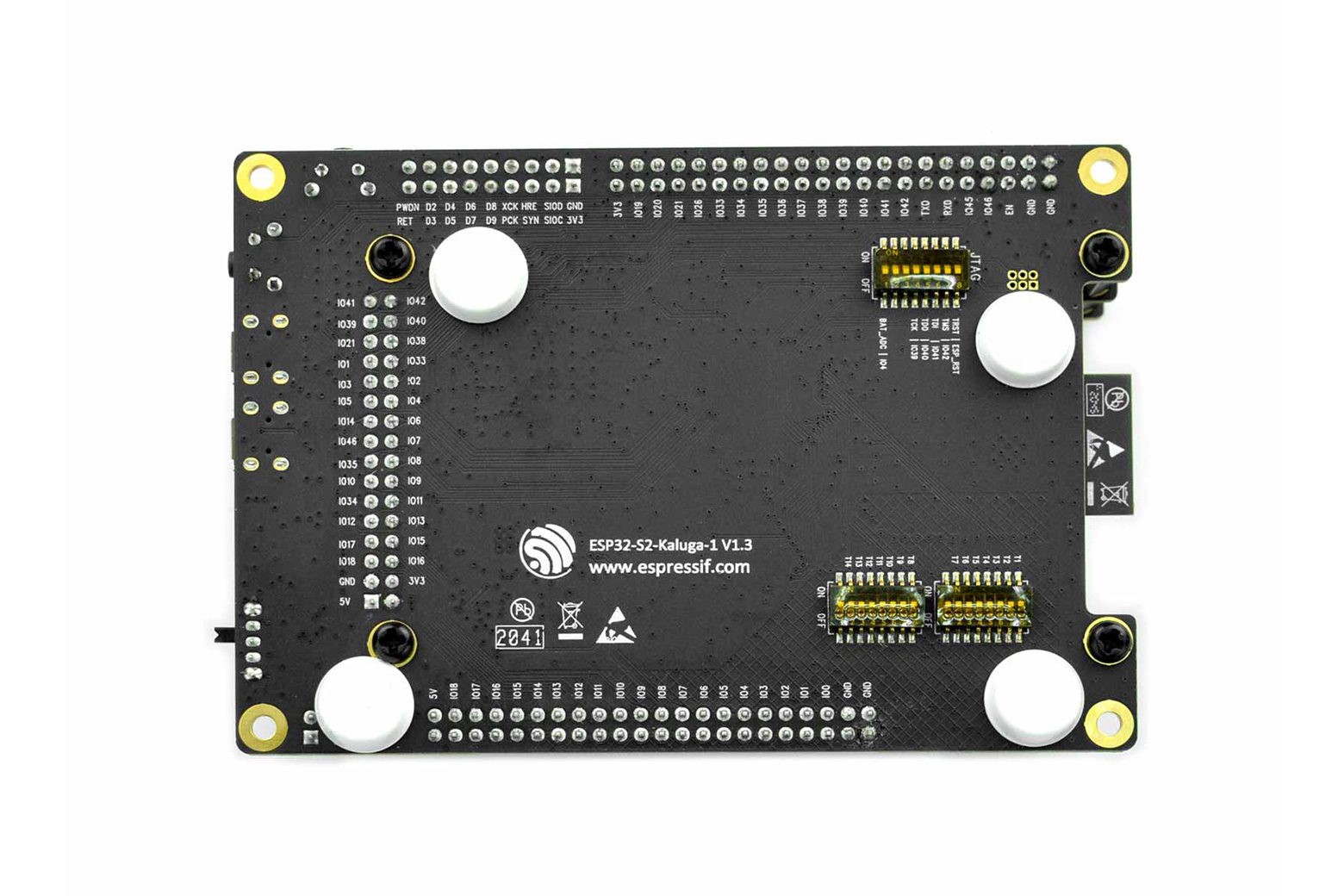

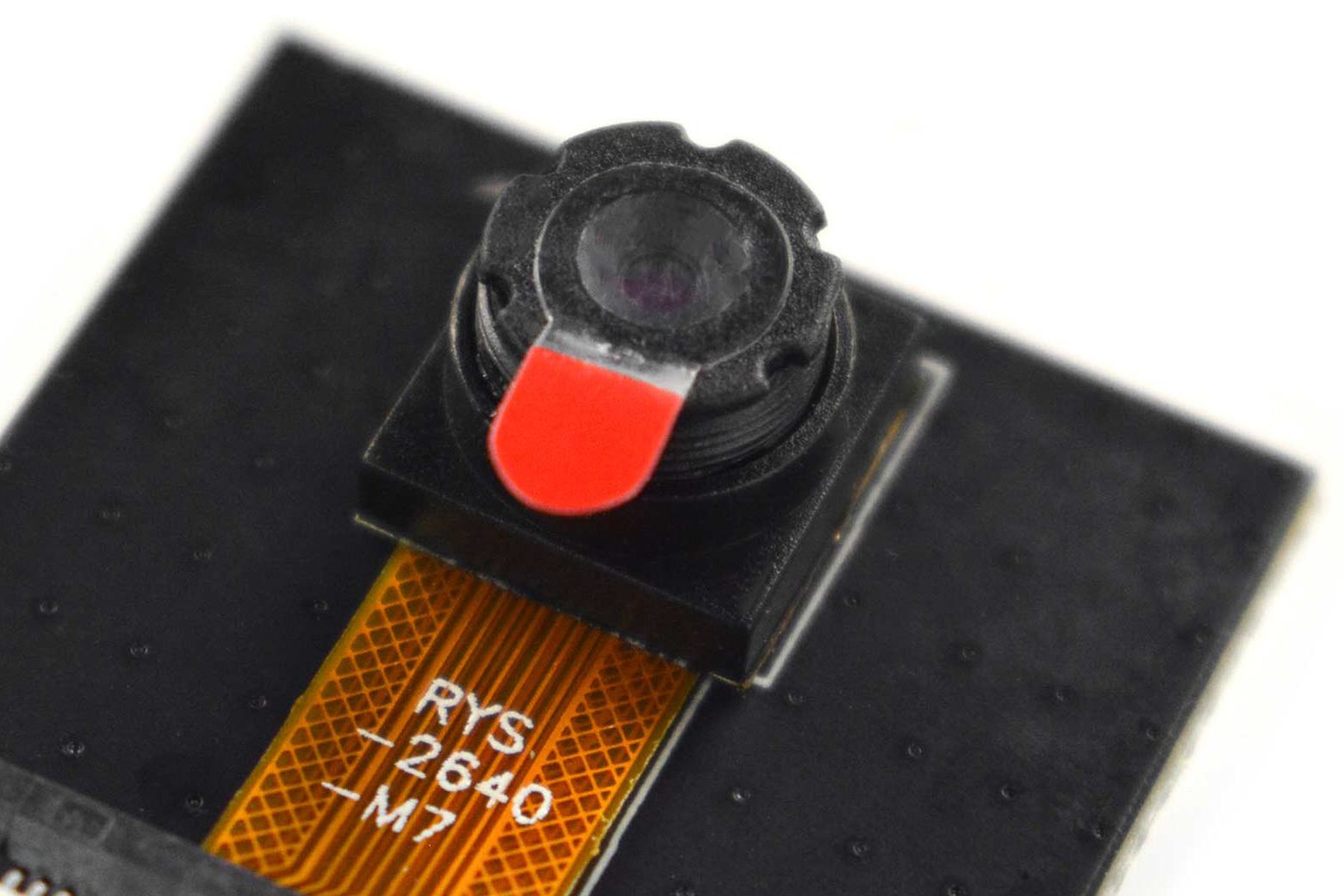

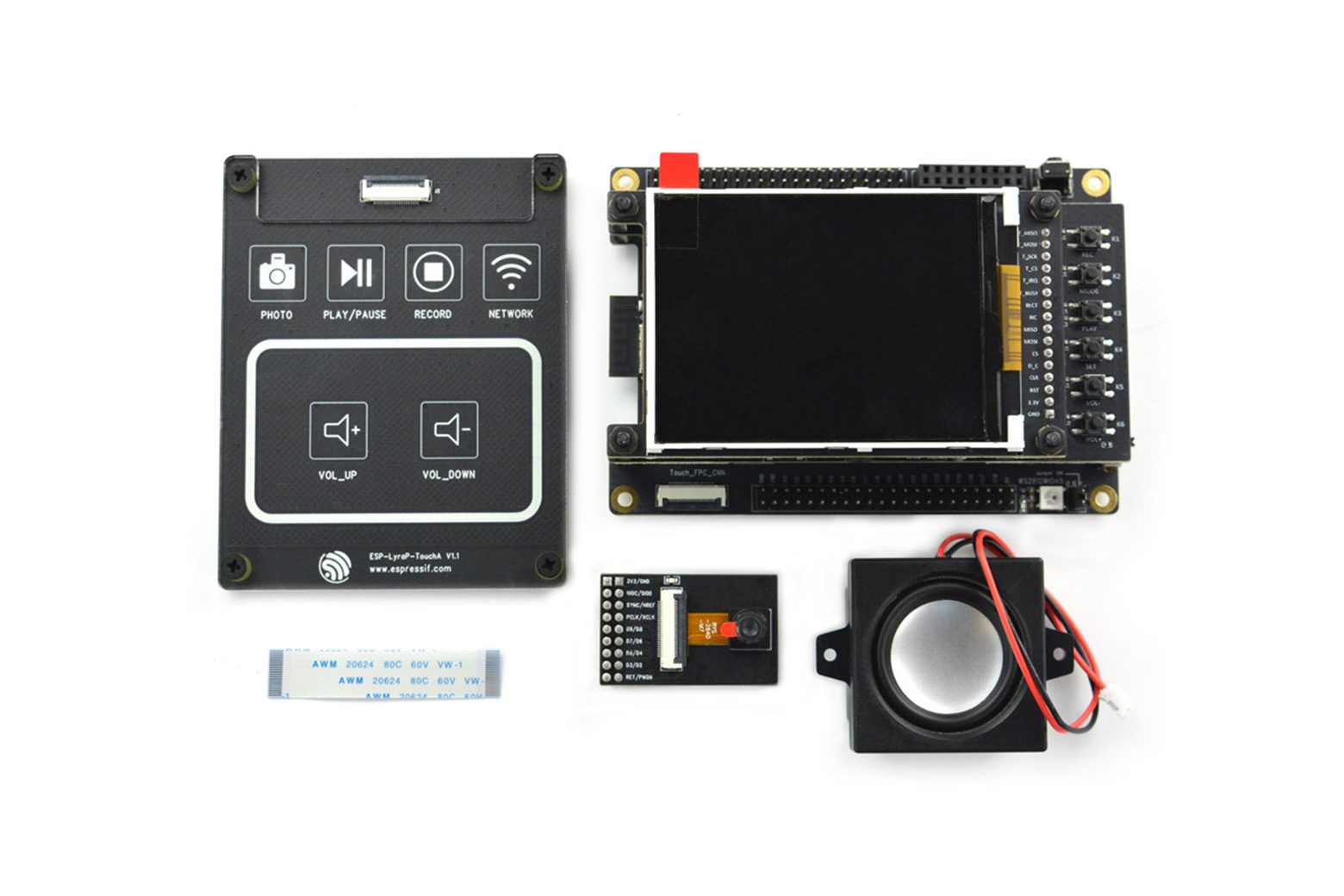

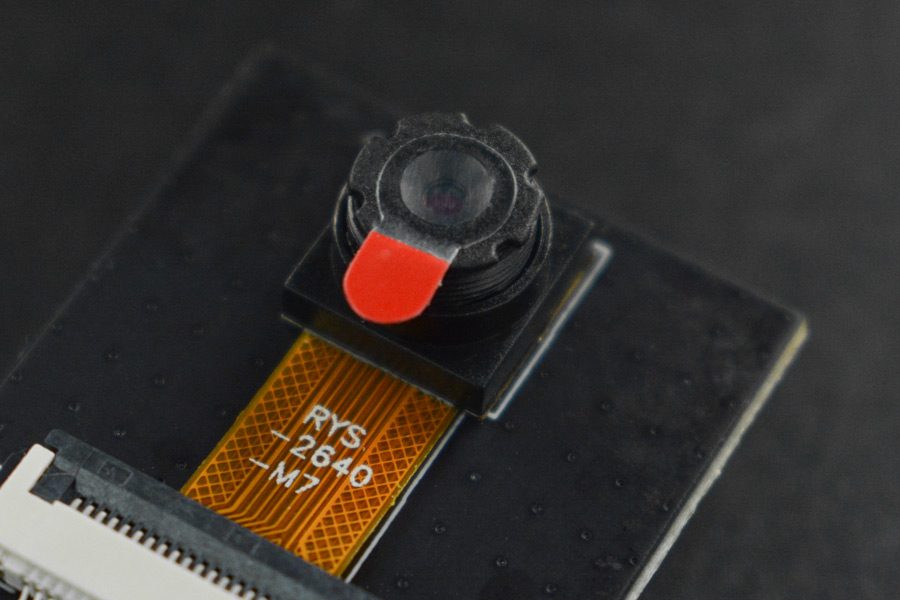

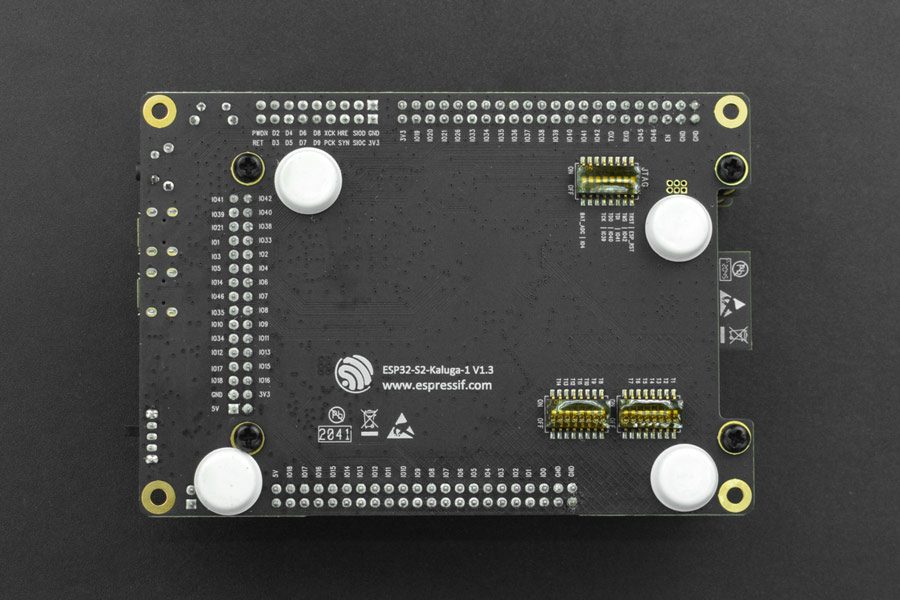

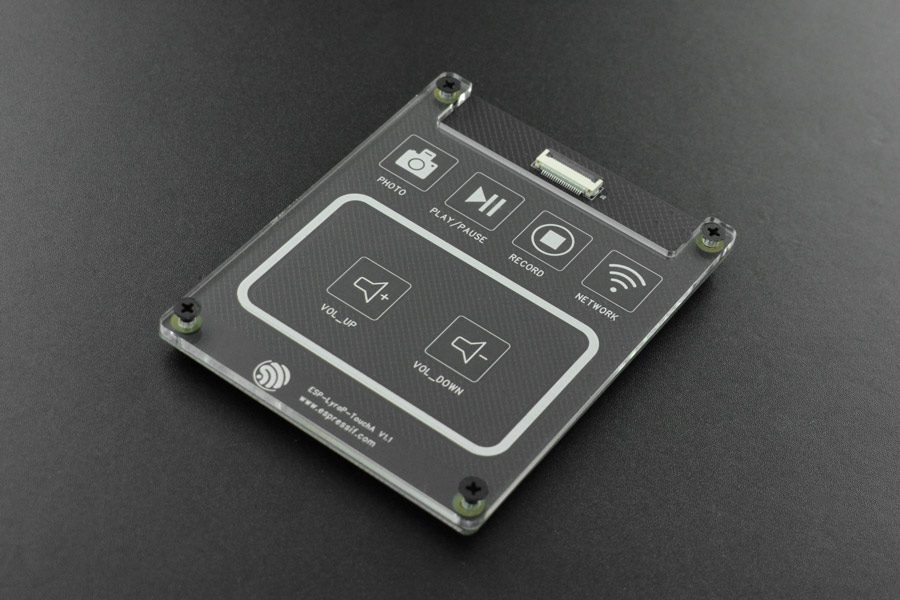

Nota introduttiva: il kit della scheda di sviluppo ESP32-S2-Kaluga-1 è ora fuori produzione, consigliamo il microcontroller AIoT FireBeetle 2 Board ESP32-S3 (N16R8) con fotocamera come sostituto adatto. ESP32-S2-Kaluga-1 è un kit di sviluppo progettato principalmente per applicazioni di interazione uomo-computer. Comprende una scheda principale e quattro schede di estensione che supportano: controllo del pannello a sfioramento, riproduzione audio, display LCD e acquisizione di immagini della fotocamera, che consente agli utenti di interagire con la macchina attraverso canali sensoriali e linguaggio del corpo. Controllo del pannello a sfioramento 14 sensori tattili, tre dei quali supportano il rilevamento della distanza (modalità di prossimità) Supporta pannelli acrilici fino a 5 mm Funzionamento con le mani bagnate Prevenzione del tocco errato; rifiuto dell’acqua: ESP32-S2 può essere configurato per disattivare automaticamente tutti i touchpad se più pad vengono coperti con acqua contemporaneamente e per riattivare i touchpad se l’acqua viene rimossa. Riproduzione audio Collegare gli altoparlanti per riprodurre l’audio Utilizzare insieme al pannello a sfioramento per controllare la riproduzione audio e regolare il volume Display LCD Interfaccia LCD (interfaccia RGB parallela a 8 bit, 8080 e 6800) Supporta display con driver ST7789 e ILI9341 Supporta la visualizzazione in tempo reale dei dati della telecamera sullo schermo LCD Acquisizione di immagini della telecamera Supporta moduli telecamera OV2640 e OV3660 Interfaccia sensore immagine DVP a 8/16 bit Frequenza di clock fino a 40 MHz Ottimizzata Larghezza di banda di trasmissione DMA per una trasmissione più semplice di immagini ad alta risoluzione Descrizione dei componenti Componente chiave Descrizione Modulo ESP32-S2-WROVER Modulo che integra il chip ESP32-S2 che fornisce connettività Wi-Fi, potenza di elaborazione dati e archiviazione flessibile dei dati. Connettore FPC LCD da 4,3” (riservato) Collegare a una scheda di estensione LCD da 4,3” utilizzando il cavo FPC. Connettore ESP Prog (riservato) Collegamento per il dispositivo di download di Espressif (ESP-Prog) per flashare il sistema ESP32-S2. Interruttore JTAG Passare su ON per abilitare la connessione tra ESP32-S2 e FT2232; Il debug JTAG sarà quindi possibile utilizzando la porta USB-UART/JTAG. Vedi anche JTAG. Intestazione breakout 2 Alcuni pin GPIO del modulo ESP32-S2-WROVER sono suddivisi in questa intestazione, vedere le etichette sulla scheda. Scheda adattatore USB-to-UART/JTAG Bridge FT2232 che consente la comunicazione tramite porta USB utilizzando i protocolli UART/JTAG. Testata della telecamera Montare qui una scheda di estensione della telecamera (ad esempio, ESP-LyraP-CAM). Basetta di estensione Montare qui le schede di estensione dotate di tali connettori. Pulsante Reset Premere questo pulsante per riavviare il sistema. Pulsante Boot Tenendo premuto Boot e premendo Reset si avvia la modalità di download del firmware per scaricare il firmware tramite la porta seriale. Porta USB-UART/JTAG Interfaccia di comunicazione (UART o JTAG) tra un PC e il modulo ESP32-S2. Porta di alimentazione USB Alimentazione della scheda. Porta della batteria Collegare una batteria esterna al connettore della batteria a 2 pin. LED di accensione Si accende quando l’USB o un alimentatore esterno sono collegati alla scheda. Interruttore di alimentazione Posizionarlo su ON per alimentare il sistema. Jumper RGB Per avere accesso al LED RGB, posizionare un jumper sui pin. LED RGB LED RGB programmabile e controllato da GPIO45. Prima di utilizzarlo, è necessario posizionare il ponticello RGB su ON. Regolatore di potenza Il regolatore converte da 5 V a 3,3 V. Connettore FPC I2C (riservato) Collegare ad altre schede di estensione I2C utilizzando il cavo FPC. Intestazione breakout 1 Alcuni pin GPIO del modulo ESP32-S2-WROVER sono suddivisi in questa intestazione, vedere le etichette sulla scheda. Connettore Touch FPC Collegare la scheda di estensione ESP-LyraP-TouchA utilizzando il cavo FPC. Interruttore tattile In posizione OFF, da GPIO1 a GPIO14 vengono utilizzati per il collegamento ai sensori tattili; passare su ON se si desidera utilizzarli per altri scopi. Connettore FPC LCD da 3,2” Collegare una scheda di estensione LCD da 3,2” (ad esempio ESP-LyraP-LCD32) utilizzando il cavo FPC. Lista di spedizione ESP 32-S2-Kaluga-1 ×1 ESP-LyraT-8311A ×1 ESP-LyraP-CAM ×1 ESP-LyraP-TouchA ×1 ESP-LyraP-LCD32 ×1 Cavo FPC a 20 pin (per collegare ESP32-S2-Kaluga-1 a ESP-LyraP-TouchA) ×1 Bulloni di montaggio ×8 Viti ×4 Dadi ×4 Documenti Guida per l’utente Codici di esempio
