Kit sonda di debug Raspberry Pi per Pico – FIT0933

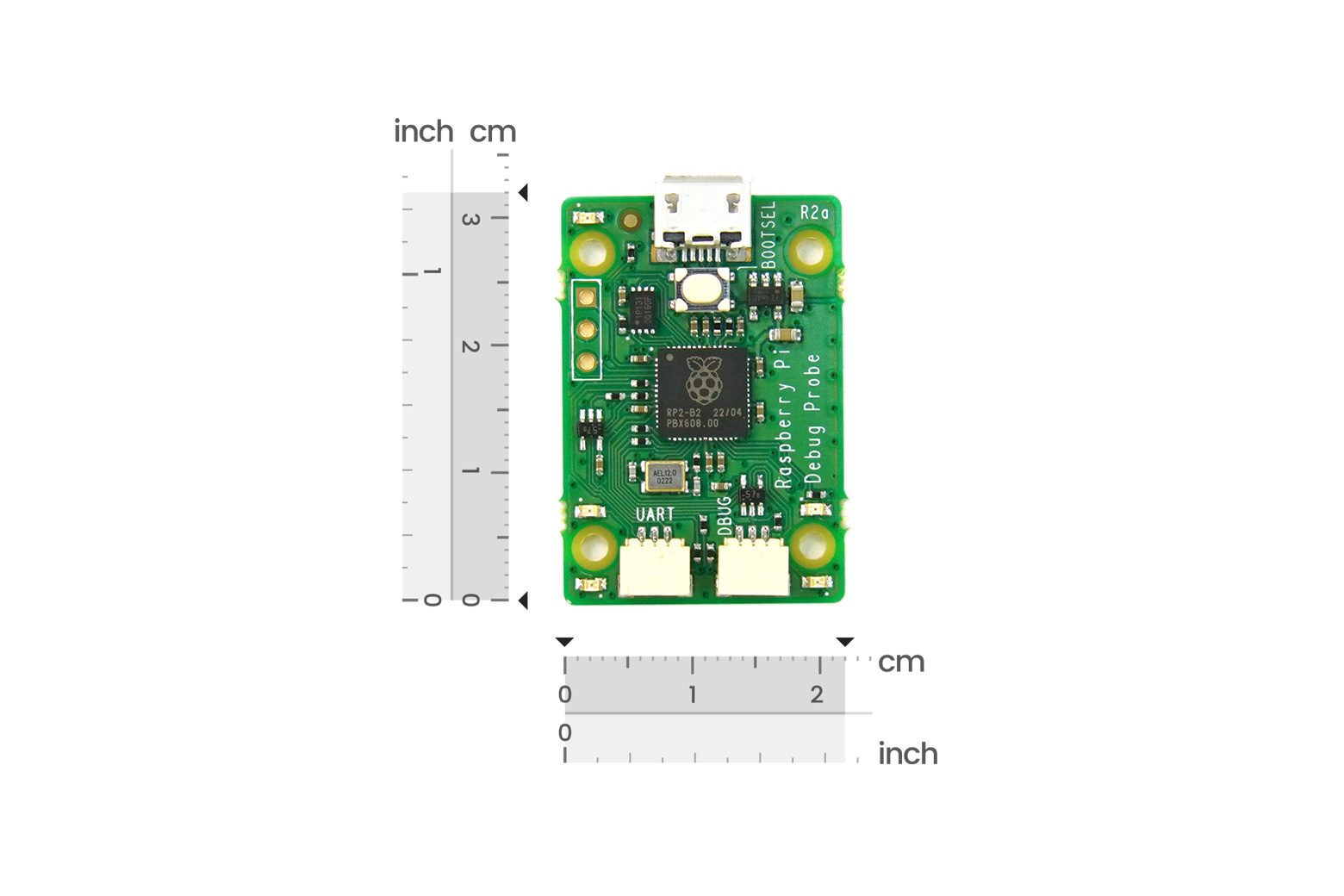

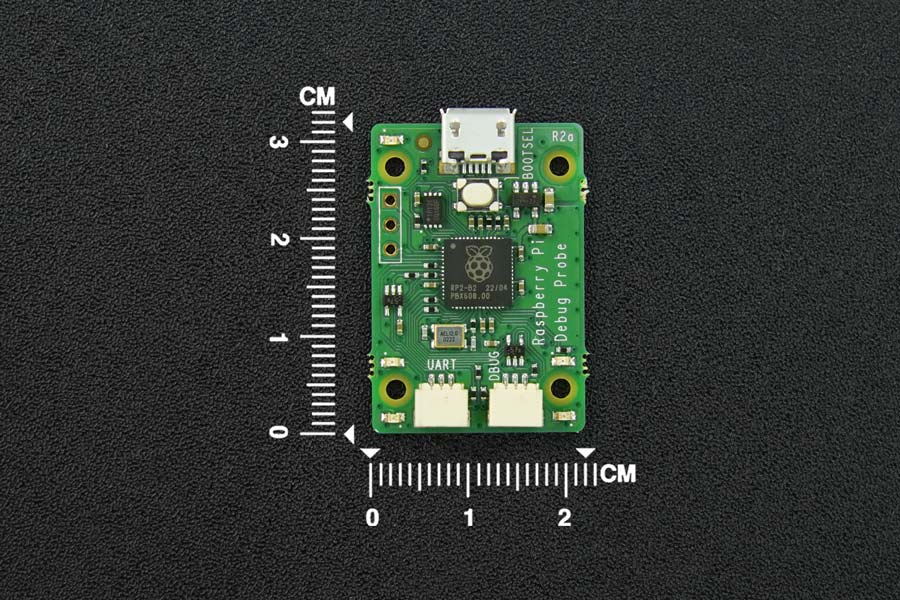

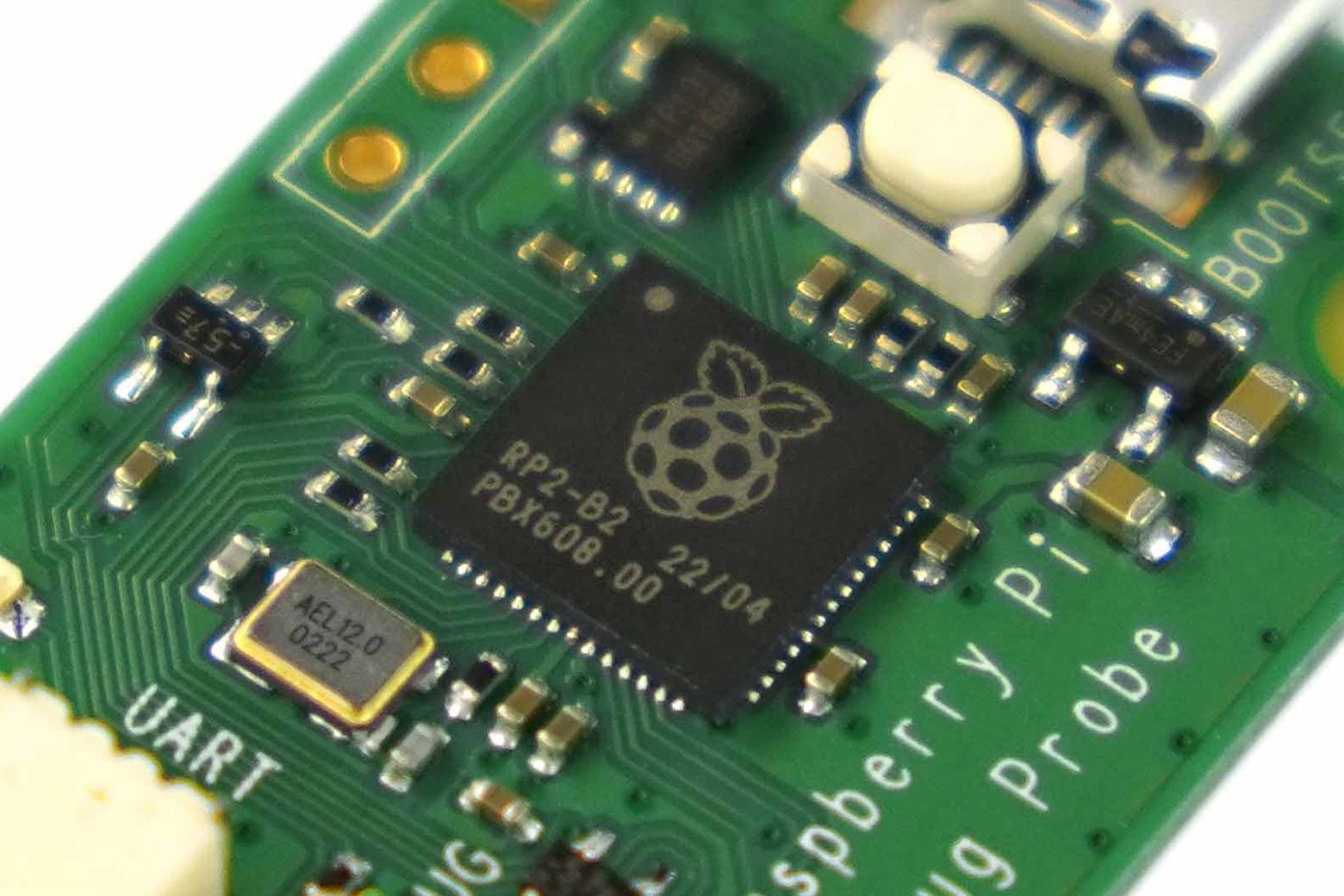

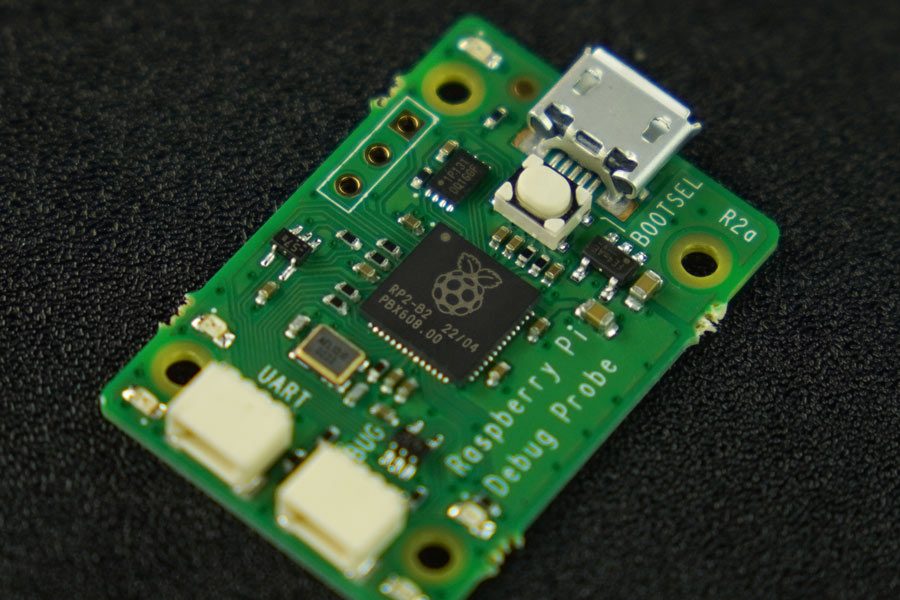

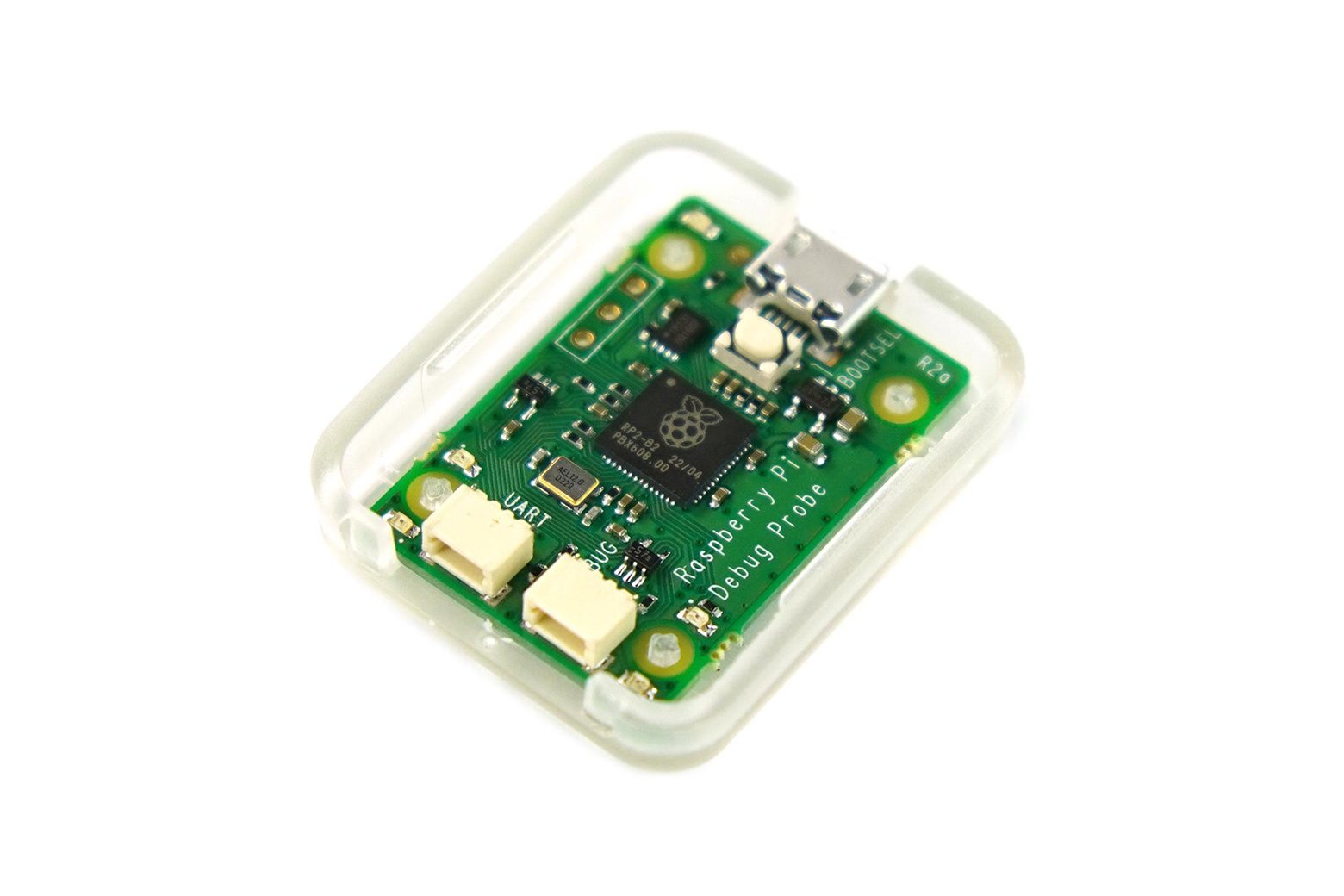

Introduzione La sonda di debug Raspberry Pi è un debug USB-seriale all-in-one e un bridge UART. Alimentato da un RP2040, fornisce l’hardware e il cablaggio necessari per supportare il debug “plug and play” di Raspberry Pi Pico e altre piattaforme basate su microcontrollore e microprocessore. Panoramica della scheda della sonda di debug Dotata di un bridge di debug seriale da USB a due fili e di un bridge da USB a UART, la sonda di debug semplifica l’utilizzo di dispositivi come Raspberry Pi Pico con una gamma di piattaforme host tra cui PC, Mac e tipici computer Linux. Schema di cablaggio della sonda di debug a un Raspberry Pi Pico Sebbene progettata per l’uso con prodotti Raspberry Pi, la sonda di debug fornisce anche interfacce UART e CMSIS-DAP standard su USB, quindi può essere utilizzata anche per eseguire il debug di qualsiasi microcontroller basato su Arm che fornisce una porta SWD con I/O 3V3 o anche solo come cavo da USB a UART. Funziona bene con OpenOCD e altri strumenti che supportano CMSIS-DAP. La sonda di debug è basata sull’hardware Raspberry Pi Pico ed esegue il software open source Raspberry Pi Picoprobe. Il firmware viene aggiornato allo stesso modo del firmware Raspberry Pi Pico, quindi è facile mantenere l’unità aggiornata con il firmware più recente o utilizzare firmware personalizzato. Caratteristiche Kit tutto in uno: hardware e cavi completi per un facile debug. Plug-and-Play: configurazione senza saldature e senza problemi. Doppie interfacce: debug seriale del processore e interfacce UART. Compatibilità versatile: funziona con prodotti Raspberry Pi e altri microcontrollori basati su Arm. Supporto piattaforma host: compatibile con computer Windows, Mac e Linux. Software open source: esegue il software della sonda Raspberry Pi Pico, aggiornabile e personalizzabile. Ampia gamma di applicazioni: adatto per macchinari industriali, robotica e altro ancora. Compatibilità con gli strumenti di sviluppo: funziona con gli strumenti supportati da OpenOCD e CMSIS-DAP. Aggiornamenti firmware: aggiorna facilmente il firmware per compatibilità e personalizzazione. Portatile e durevole: viene fornito in una custodia protettiva per portabilità e durata. Specifiche Chip microcontroller: RP2040 di Raspberry Pi Porta integrata: porta Micro-USB SWD a 3 pin Porta UART a 3 pin Porta CMSIS-DAP standard Fattore di forma: 32*22 mm/1,26*0,87″ Voltaggio: 3,3 V Temperatura operativa: da -20°C a +70°C. Strumenti di debug: OpenOCD e altri strumenti di debug che supportano CMSIS-DAP Elenco di spedizione Kit sonda di debug Raspberry Pi × 1 custodia trasparente per sonda di debug × 1 cavo di debug JST-SH × 3 cavi micro-USB × 1 documenti Documentazione sintetica del prodotto Segue la specifica del connettore di debug a 3 pin Raspberry Pi Applicazioni Caccia ai bug Comunicazione seriale
