Lampone Pi Pico 2 W – DFR1209

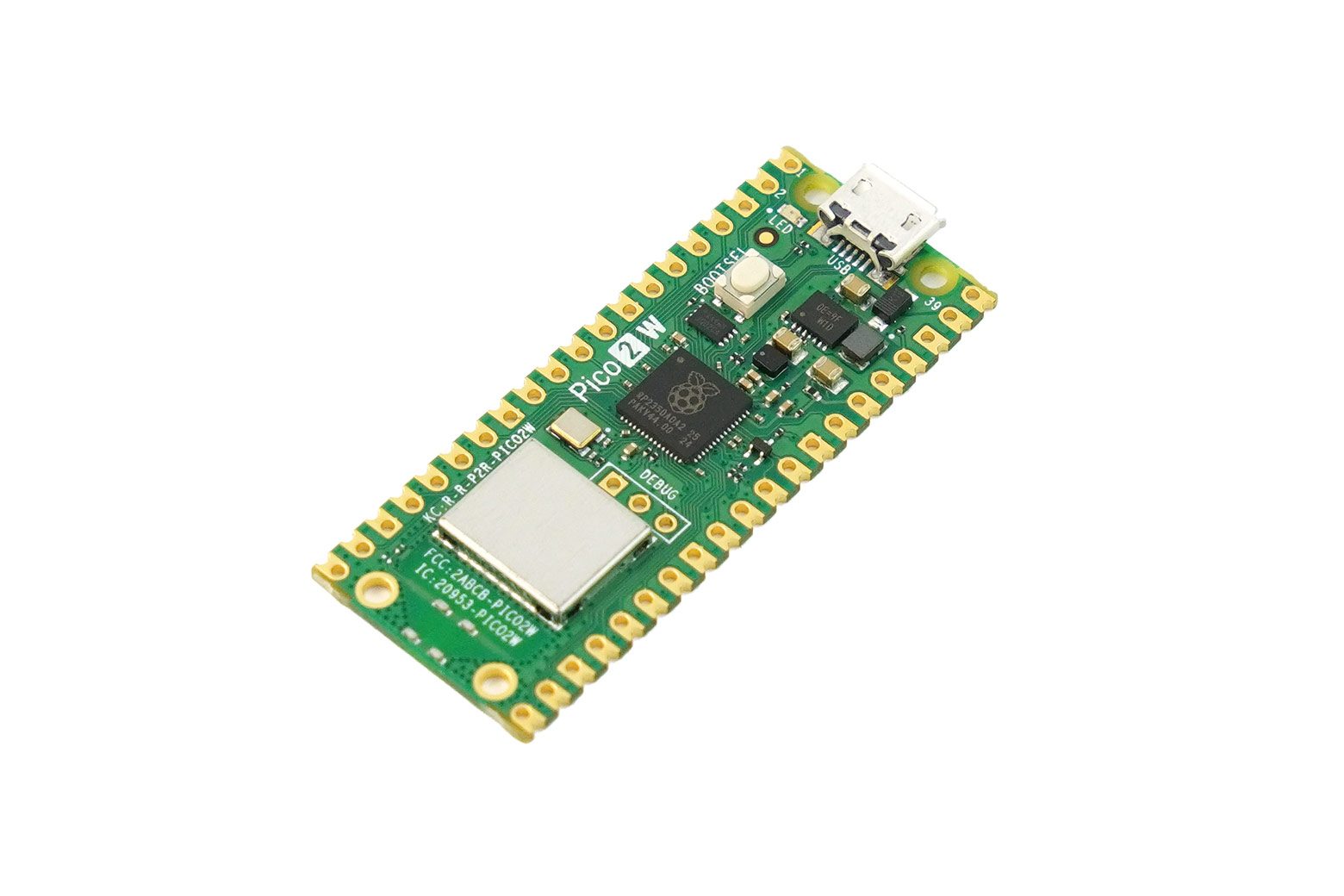

Introduzione Raspberry Pi Pico 2 W è una piattaforma di sviluppo a basso costo e altamente flessibile progettata attorno al microcontrollore RP2350. Integra componenti essenziali come 4 MB di memoria flash, un’interfaccia wireless da 2,4 GHz che supporta Wi-Fi 802.11n e Bluetooth 5.2 e un set completo di pin I/O generici. La piattaforma offre molteplici opzioni di alimentazione e supporta sia micro USB che fonti esterne, rendendola adatta a un’ampia gamma di applicazioni IoT. Grazie al suo design versatile, gli utenti possono scegliere se utilizzare Pico 2 W come modulo per il montaggio superficiale o con connettori maschio tradizionali, rendendolo ideale sia per la prototipazione che per l’uso in produzione. Connettività wireless e versatilità Il Raspberry Pi Pico 2 W è dotato di una potente interfaccia wireless da 2,4 GHz, incluso il supporto per Bluetooth Low Energy (LE) e Bluetooth classico, nonché Wi-Fi. Ciò lo rende una scelta eccellente per progetti che richiedono comunicazione wireless, come dispositivi IoT, sistemi di automazione domestica e reti di sensori wireless. Ricche opzioni I/O per la personalizzazione Con 26 pin GPIO multifunzionali, di cui 3 in grado di conversione da analogico a digitale (ADC), Pico 2 W offre ampie opzioni per l’interfacciamento con sensori, attuatori e altre periferiche. Dispone inoltre di una porta SWD (Serial Wire Debug) Arm a 3 pin, che consente un facile debug e sviluppo. Il layout I/O flessibile della piattaforma, insieme ai bordi dentellati, consente sia connettori pin a foro passante che configurazioni a montaggio superficiale. Prestazioni elevate a basso costo Alimentato dal microcontrollore dual-core RP2350, Pico 2 W è in grado di funzionare fino a 150 MHz, offrendo prestazioni potenti per applicazioni embedded. Il sistema beneficia inoltre di una SRAM ad alte prestazioni e di una memoria flash Quad-SPI esterna, garantendo una rapida elaborazione dei dati e prestazioni affidabili in applicazioni sensibili al fattore tempo come la registrazione dei dati e il monitoraggio in tempo reale. Raspberry Pi Pico 2 W vs Raspberry Pi Pico 2: come scegliere La differenza tra Raspberry Pi Pico 2 W e Raspberry Pi Pico 2 è l’inclusione della connettività wireless nel Pico 2 W. Raspberry Pi Pico 2 W è consigliato ai clienti che necessitano di funzionalità wireless integrate per i loro progetti, come dispositivi IoT, reti di sensori wireless o sistemi di automazione domestica. Il Raspberry Pi Pico 2 è più adatto ai clienti che non necessitano di connettività wireless. Diagramma di definizione dei pin delle specifiche Raspberry Pi Pico 2 W Microcontroller RP2350: doppi core Cortex-M33 o Hazard3 RISC-V, fino a 150 MHz Memoria: 520 KB SRAM, 4 MB di memoria flash Sicurezza: Arm TrustZone, accelerazione hardware SHA-256 Connettività wireless Wi-Fi: 802.11n (2,4 GHz) Bluetooth: Bluetooth 5.2 (ruoli centrali e periferici LE, Bluetooth Classic) Pin GPIO di espansione e I/O: 26 pin I/O multifunzione da 3,3 V 23 pin I/O digitali (3 con funzionalità ADC) 3 blocchi I/O programmabili (PIO) con 12 macchine a stati Porta di debug: porta SWD (Serial Wire Debug) a 3 pin Fattore di forma: PCB stile DIP a 40 pin (21 mm x 51 mm, 1 mm di spessore) con pin a foro passante da 0,1″ e bordi dentellati Montaggio: può essere montato su superficie come un modulo Alimentazione e alimentazione Opzioni di alimentazione: Porta micro USB B per alimentazione, dati e riprogrammazione Alimentazione flessibile: Opzioni per micro USB, alimentatori esterni o batterie Periferiche chiave USB 1.1: Supporto dispositivo o host ADC: convertitore analogico-digitale a 12 bit, 500 ksps Comunicazione: 2 UART, 2 SPI, 2 I2C, 24 canali PWM Caratteristiche aggiuntive Flash esterno: Flash Quad-SPI con eXecute In Place (XIP) e cache su chip da 16 KB PLL: doppi PLL per frequenze periferiche e core variabili Voltaggio I/O: supporta da 1,8 V a 3,3 V Supporto sviluppo I/O SDK e documentazione: kit di sviluppo software completo, esempi e documentazione per un facile sviluppo Elenco di spedizione Raspberry Pi Pico 2 W x1 Applicazioni Dispositivi IoT Sistemi di domotica Reti di sensori wireless Documenti Scheda tecnica Schema di pinout
