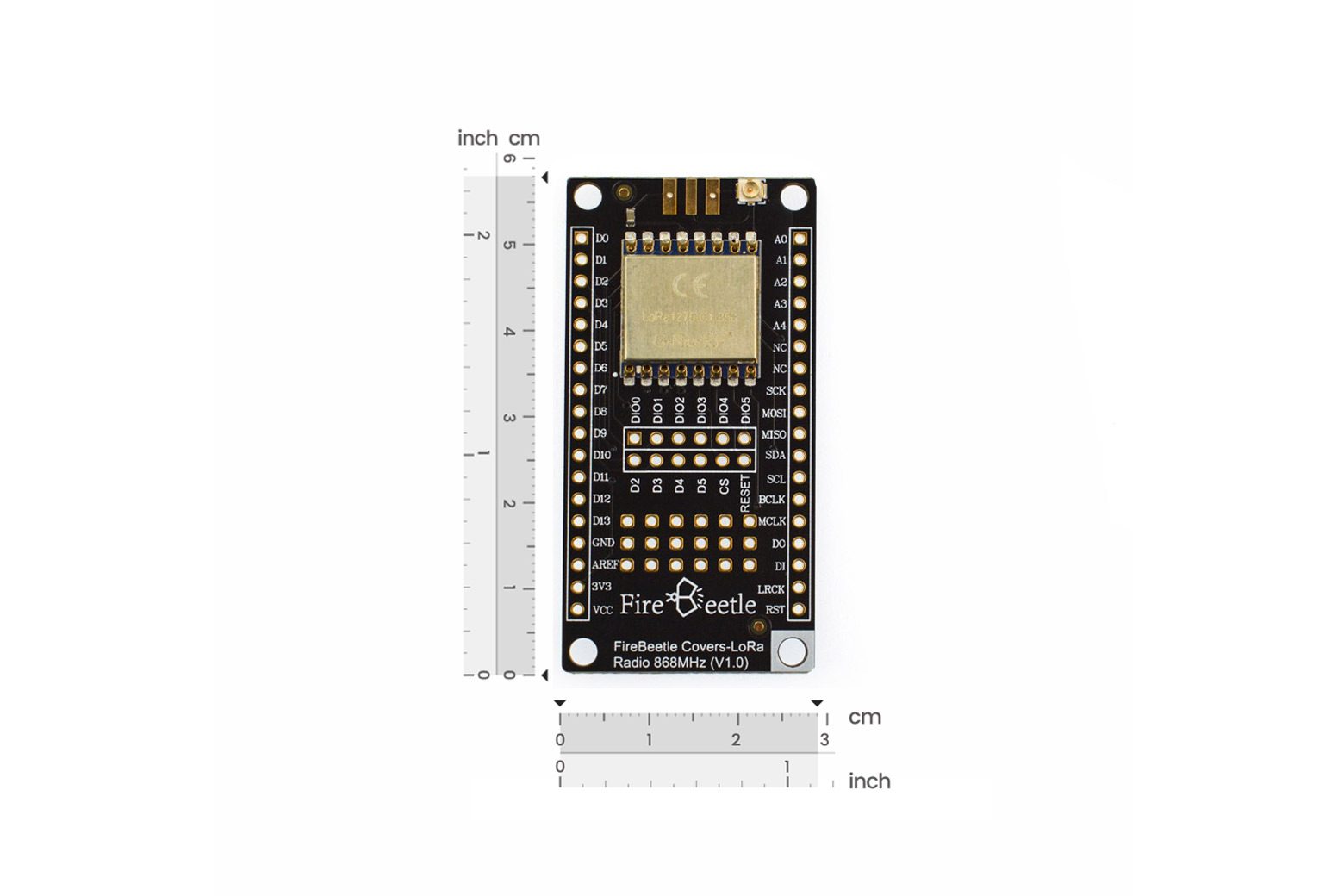

LoRa Radio 868 MHz – TEL0125

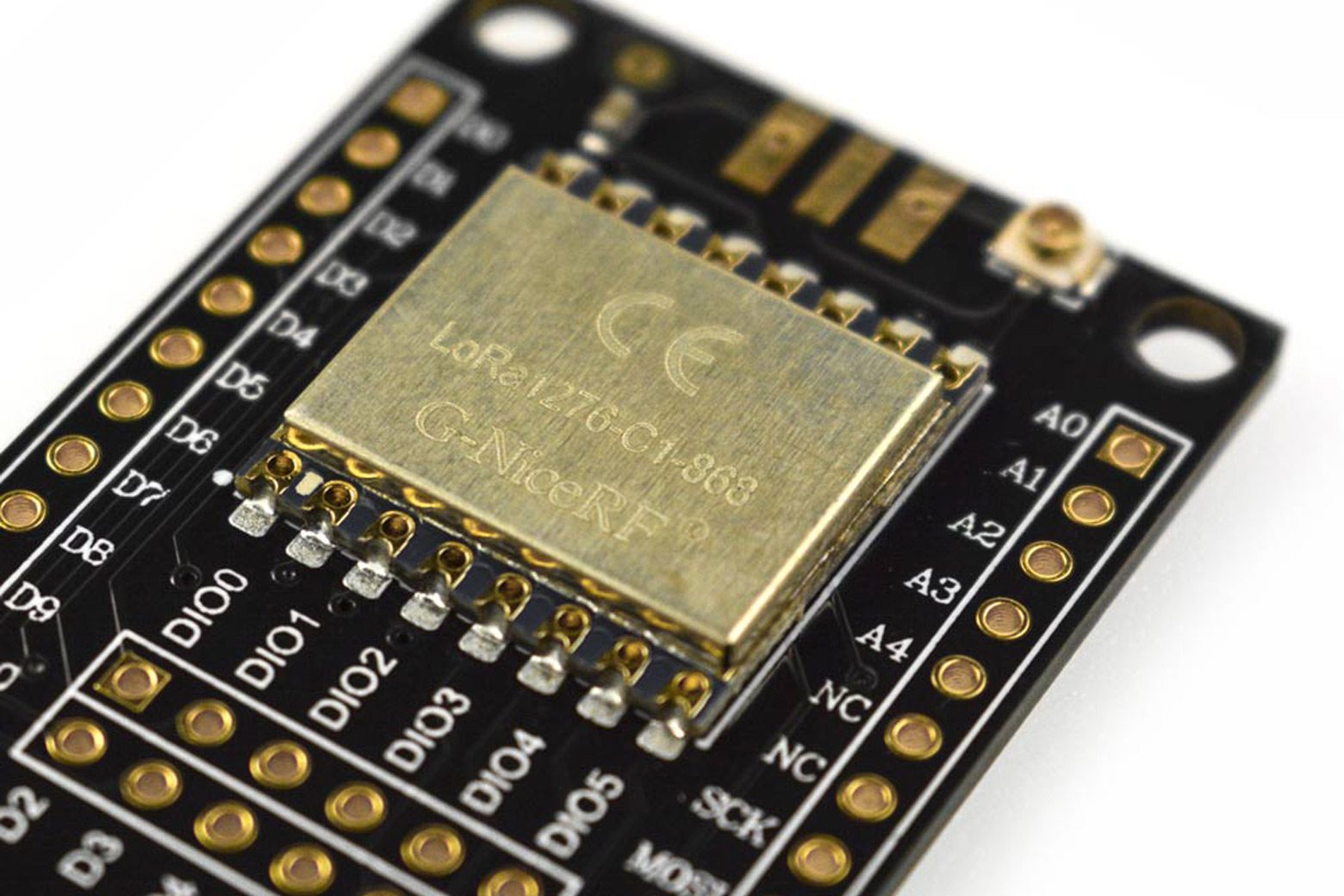

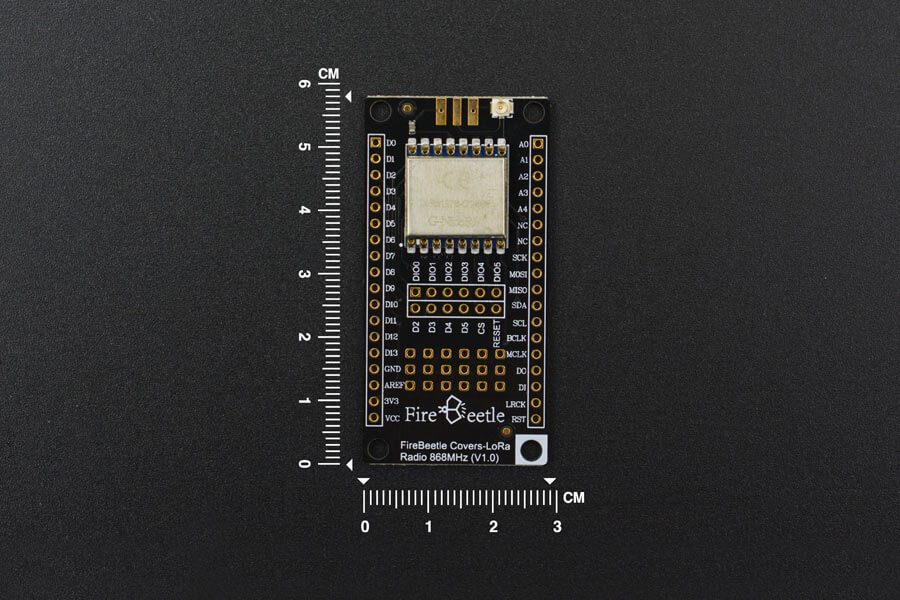

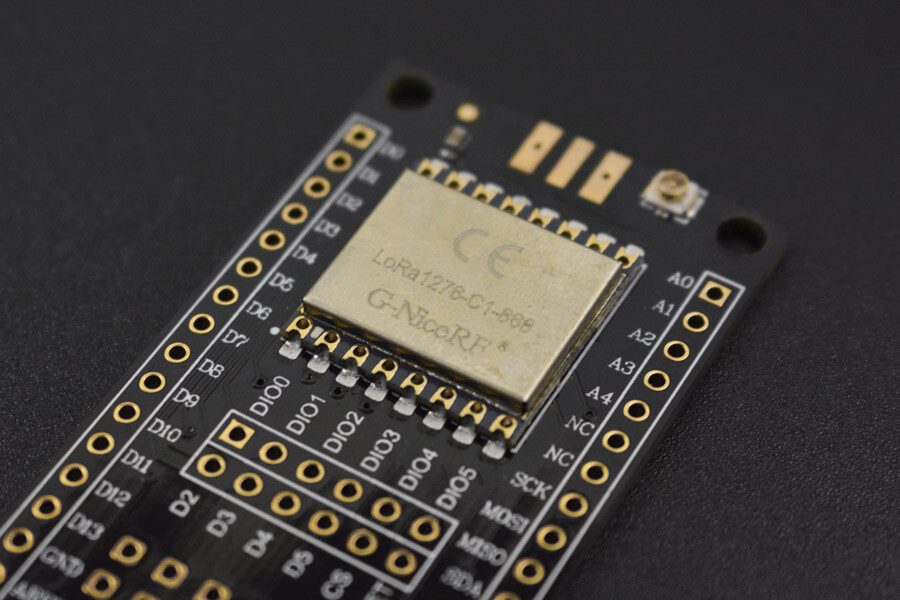

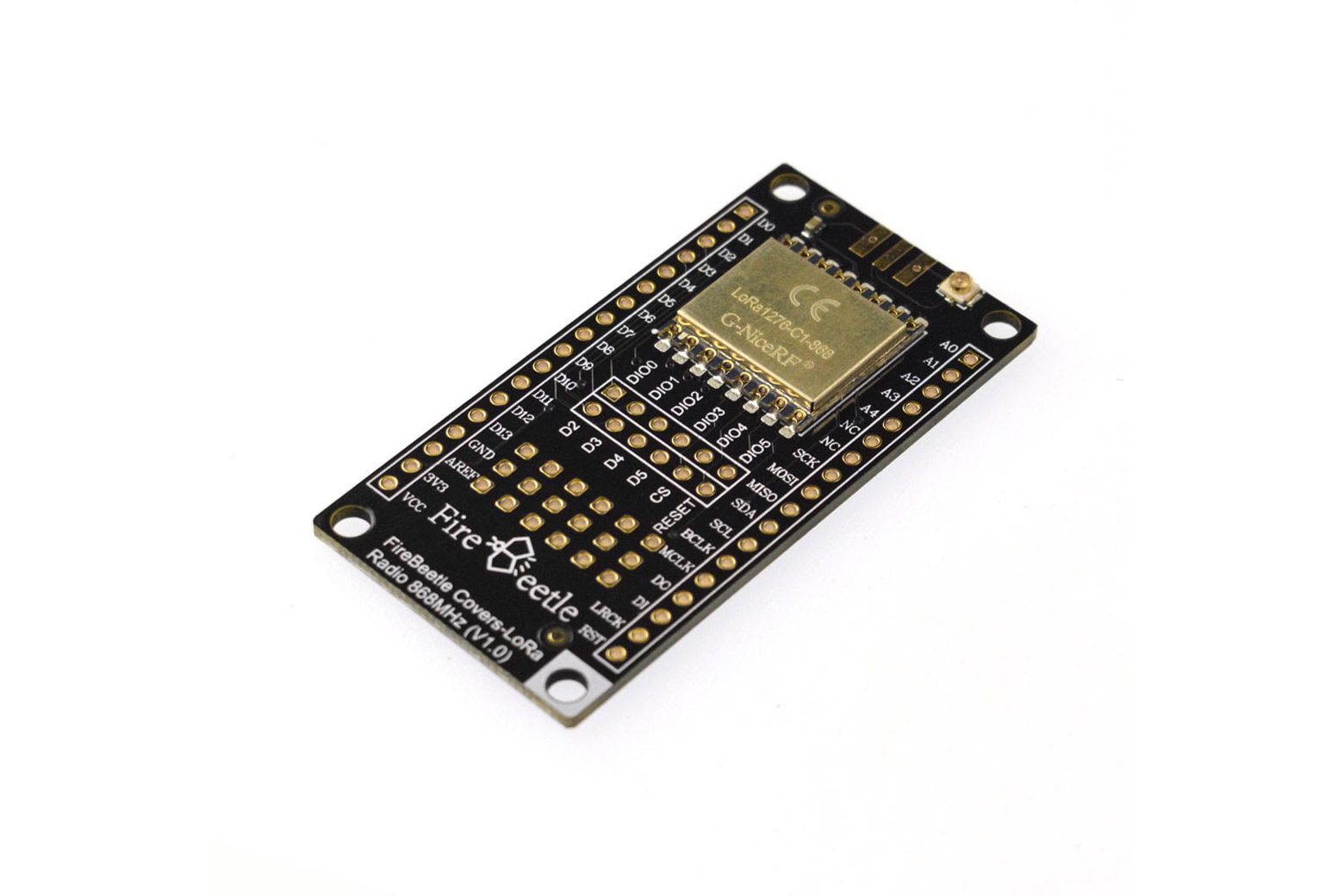

Introduzione La serie DFRobot FireBeetle è costituita da microcontrollori a basso consumo energetico appositamente progettati per l’Internet delle cose (IoT) e focalizzati principalmente sulla costruzione rapida e conveniente a basso consumo energetico. Il modulo di trasmissione wireless FireBeetle LoRa 868 MHz adotta un chip SX1276 LoRa 868 MHz ad alte prestazioni e con guadagno PA (amplificatore di potenza) integrato, compatibile con Arduino. Supporta monitor a lungo raggio e modulazione FSK. La velocità di trasmissione massima del modulo può raggiungere fino a 300 Kbps. Il modulo supporta anche LoRaTM e può fornire una trasmissione massima di 37,5 Kbps. La corrente del circuito è addirittura inferiore a 0,2uA in modalità sospensione. Può essere ampiamente utilizzato nel rilevamento remoto della domotica, nel monitoraggio della salute, nei dispositivi indossabili e così via. Specifiche Voltaggio operativo: 3,3 V Frequenza operativa: 868 MHz Modulazione: LoRaTM, FSK, GFSK, OOK Potenza in uscita: ≤20dBm Sensibilità di ricezione: -139dBm@Lora Corrente di emissione: ≤120mA Corrente di ricezione: ≤15mA Corrente di sospensione: ≤0,2uA Intervallo di potenza di trasmissione: -1dBm~20dBm (max) Modalità di trasmissione: FIFO/ Gamma di frequenza operativa DMA: 800 MHz~900 MHz(Valore tipico: 868 MHz) Distanza di trasmissione: 5 Km Velocità di trasmissione dati: @FSK,1,2~300 Kbps @LoRaTM, 0,018~37,5 Kbps Antenna integrata per protezione elettrostatica RSSI massimo: 127 dB Volume FIFO: 256 byte Supporto CRC Interfaccia SPI con salto di frequenza Interfaccia GPIO: 5 (può essere utilizzata come interruzione) Temperatura operativa: -20℃~+70℃ Dimensioni del prodotto: 58 x 29 mm/2,28x 1,14” Dimensioni del foro di montaggio: 3,1 mm (diametro interno) Elenco di spedizione FireBeetle Covers-LoRa Radio 868 MHz (V1.0) x1 18 pin-2,54 mm Pin Header × 18 pin-2,54 mm lungo Pin Header × 2 Antenna a molla 868 MHz – IPEX ×1 Connettore antenna SMA-KE ×1 Intestazione pin a doppia fila 2*6pin-2.54 ×2 Documenti Wiki del prodotto Altri documenti
