M – DFR0904

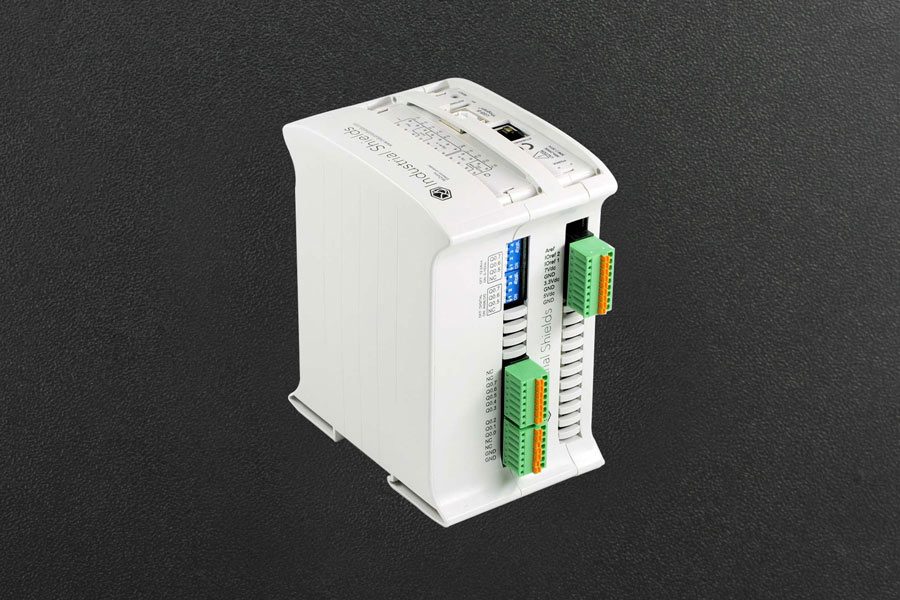

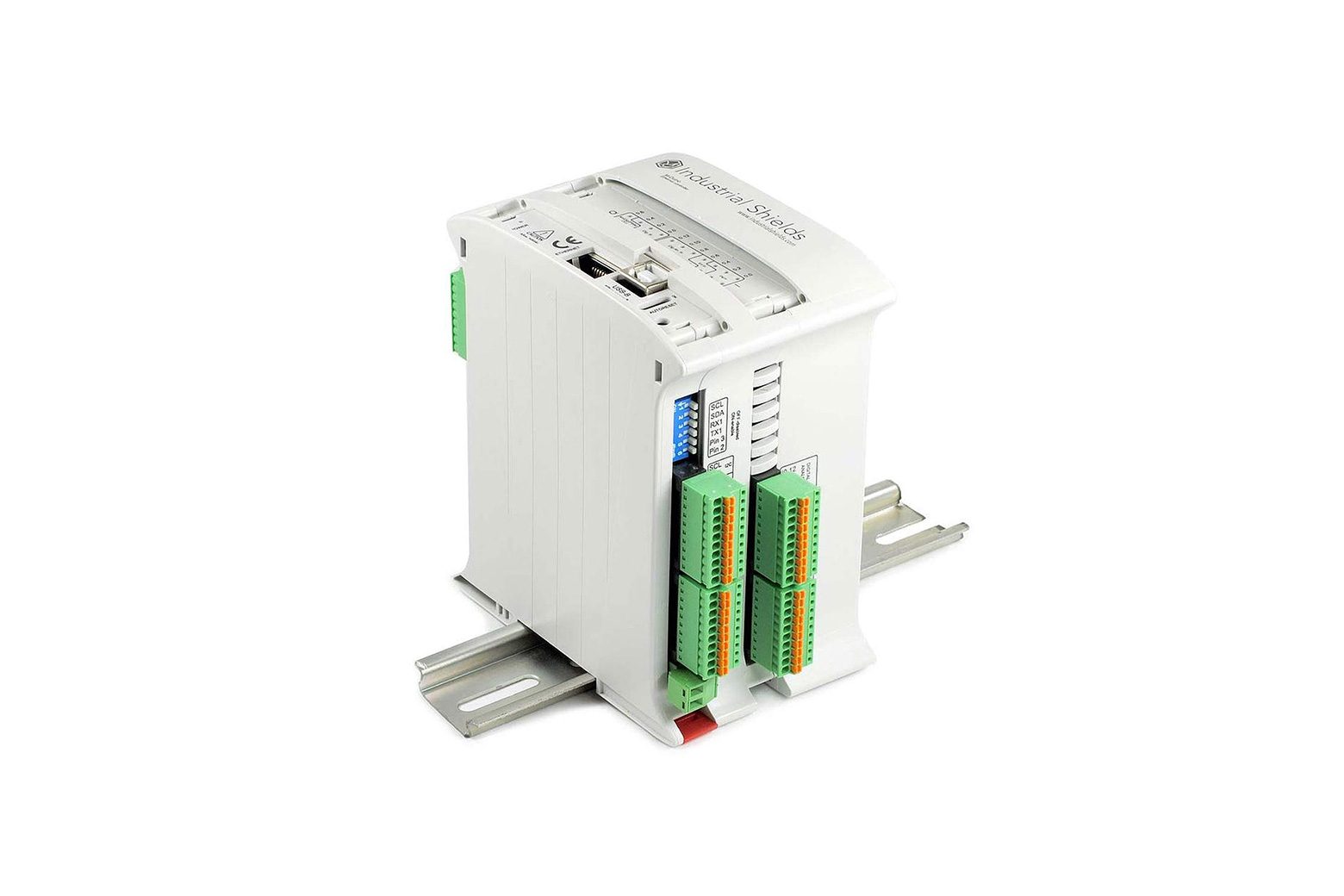

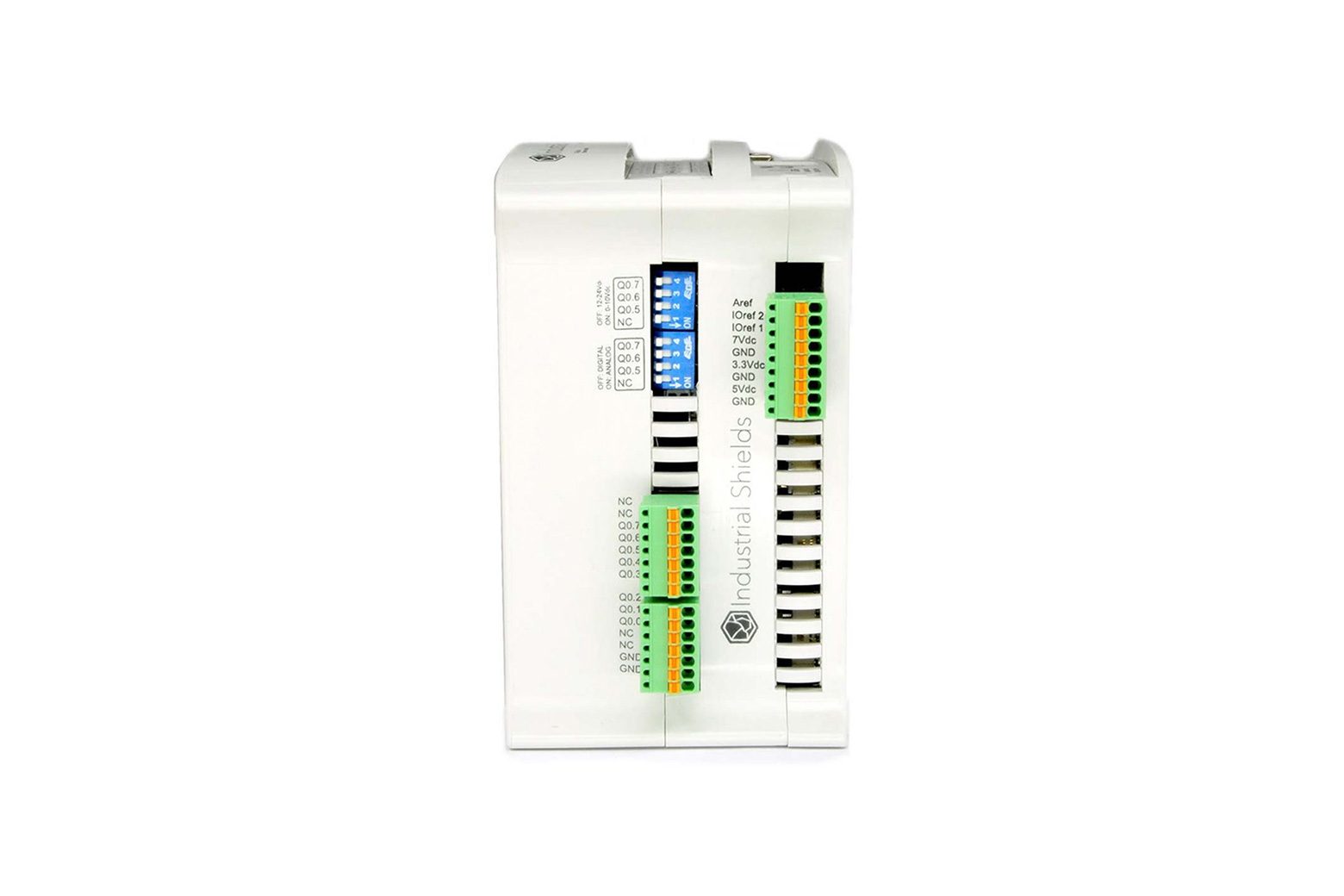

Introduzione Questa è la prima apparecchiatura PLC basata sulla tecnologia Arduino progettata per un uso professionale. Prendendo Arduino Mega2560 come chip di controllo principale, il PLC M-Duino dispone di 21 I/O inclusi 6 ingressi analogici e digitali, 5 ingressi digitali isolati, 2 ingressi isolati con interruzione, 3 uscite analogiche, 5 uscite digitali isolate e 3 uscite PWM isolate. Nel frattempo, contiene diverse porte di comunicazione come UART, I2C, SPI, RS232, RS485, Ethernet, che offrono maggiore flessibilità per controllare il tuo dispositivo. Inoltre, il controller offre la possibilità di espandere fino a 127 moduli tramite I2C. Questo PLC può essere programmato utilizzando l’IDE Arduino e supporta la programmazione remota tramite la porta Ethernet. Inoltre puoi monitorare continuamente lo stato di tutte le variabili, ingressi, uscite, ecc. È compatibile con Ardbox, M-duino e Touchberry Pi con una connessione istantanea. Panoramica della scheda Caratteristiche Con 21 interfacce I/O Contiene diverse porte di comunicazione Supporta la programmazione remota Tipo di modalità specifica: Alimentazione M-Duino Tensione in ingresso: 12~24 V CC (protezione con fusibile (2,5 A) protezione polarità) Tensione nominale in ingresso: 24 V CC Potenza nominale: 30 W Corrente massima: 1,5 A Dimensioni: 101*701*119,5 mm Velocità orologio: 16 MHz Memoria flash: 256 kB di cui 8kB utilizzato dal bootloader) SRAM: 8KB EEPROM: 4KB Comunicazione: I2C, Ethernet, USB, RS485, RS232, SPI | (2x) Rx, Tx (pin Arduino) Max232-Max485-W5500 Intervallo di tensione operativa: 11,4~25,4 V CC Temperatura operativa: 0 ℃ ~ 60 ℃ Umidità operativa: 10% ~ 90% (senza condensa) Ambiente operativo: Nessun gas corrosivo Temperatura di stoccaggio: -20 ℃ ~ 60 ℃ Tensione ingresso analogico: 0 ~ 10 V ca Digitale Tensione di ingresso: 7 ~ 24Vdc Tensione di ingresso Interrupt: 7~24Vdc Espandibilità: elementi I2C-127, porta seriale, RS485 Tensione di uscita analogica (8bit): 0 ~ 10Vac Tensione di ingresso digitale isolata: 5 ~ 24Vdc Documenti Scheda tecnica Guida per l’utente File 3D Lista di spedizione M-DUINO 21 I/O PLUS (Uscita optoisolata) x1
