M – DFR0905

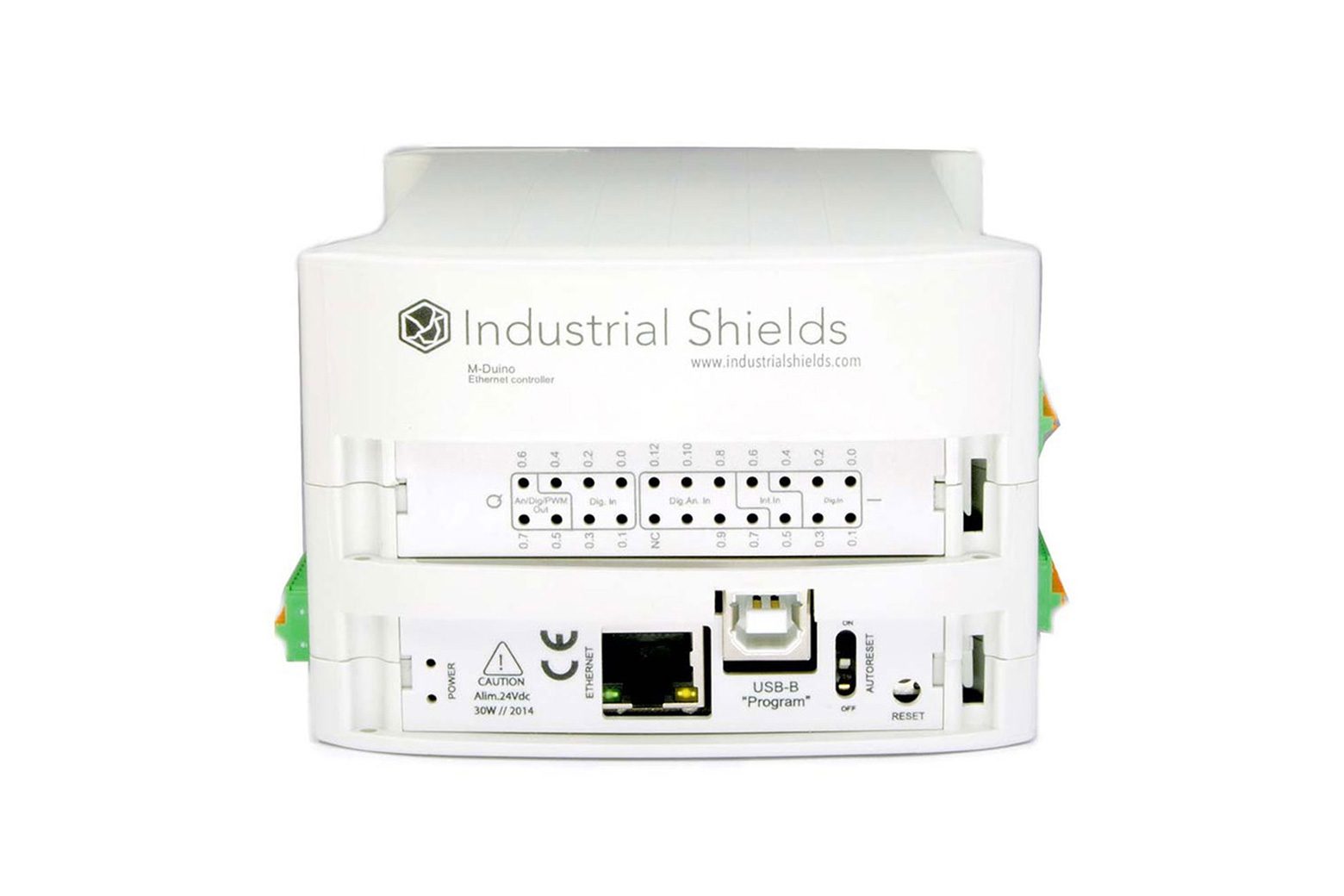

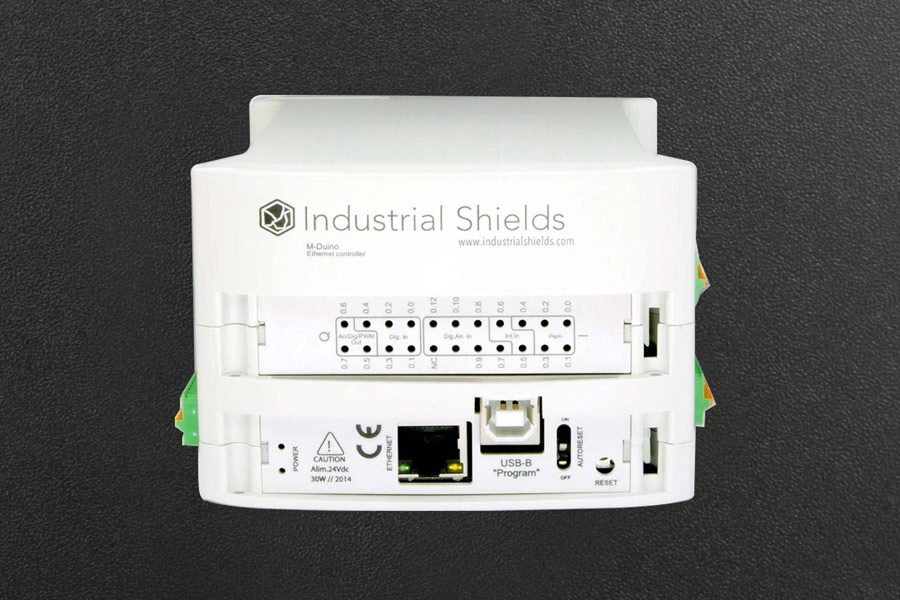

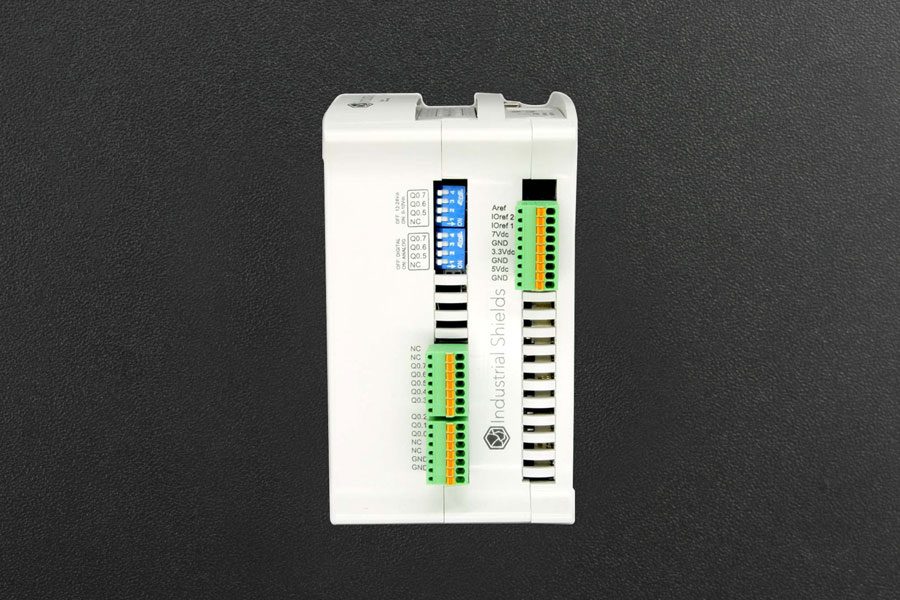

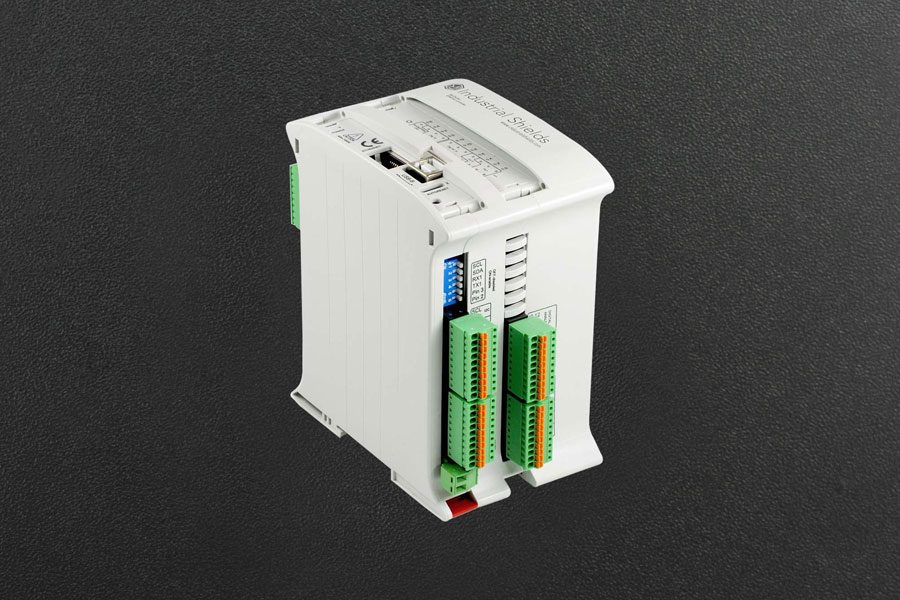

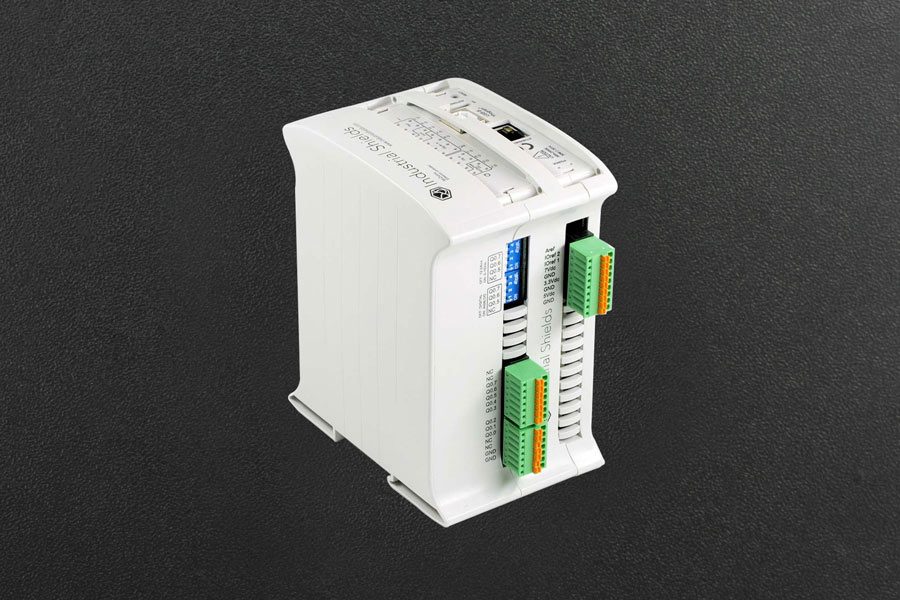

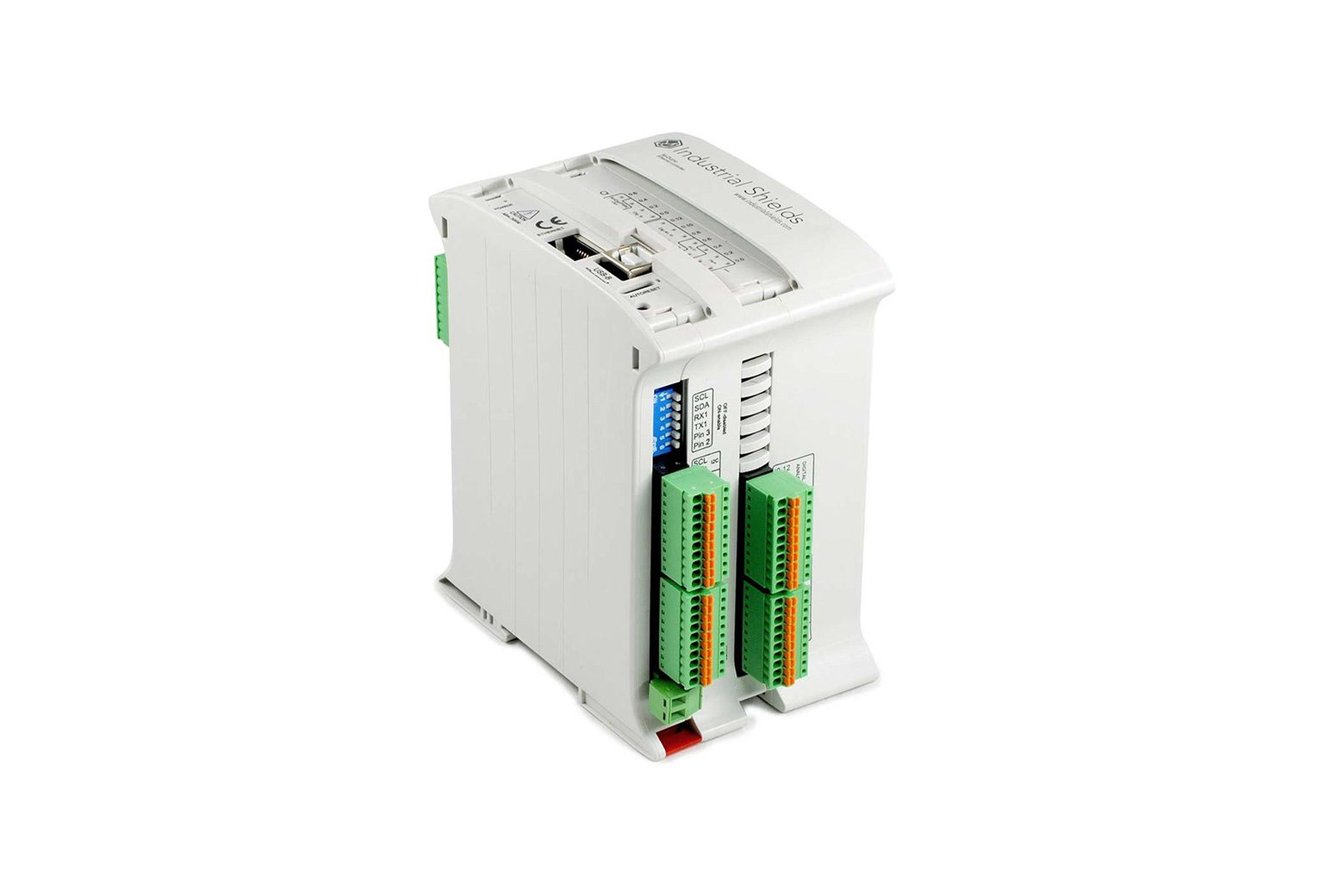

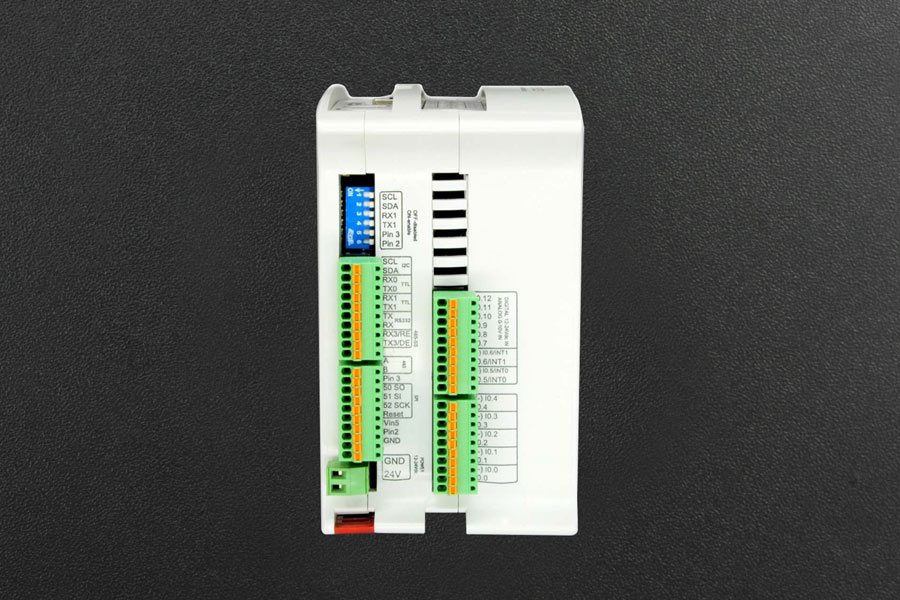

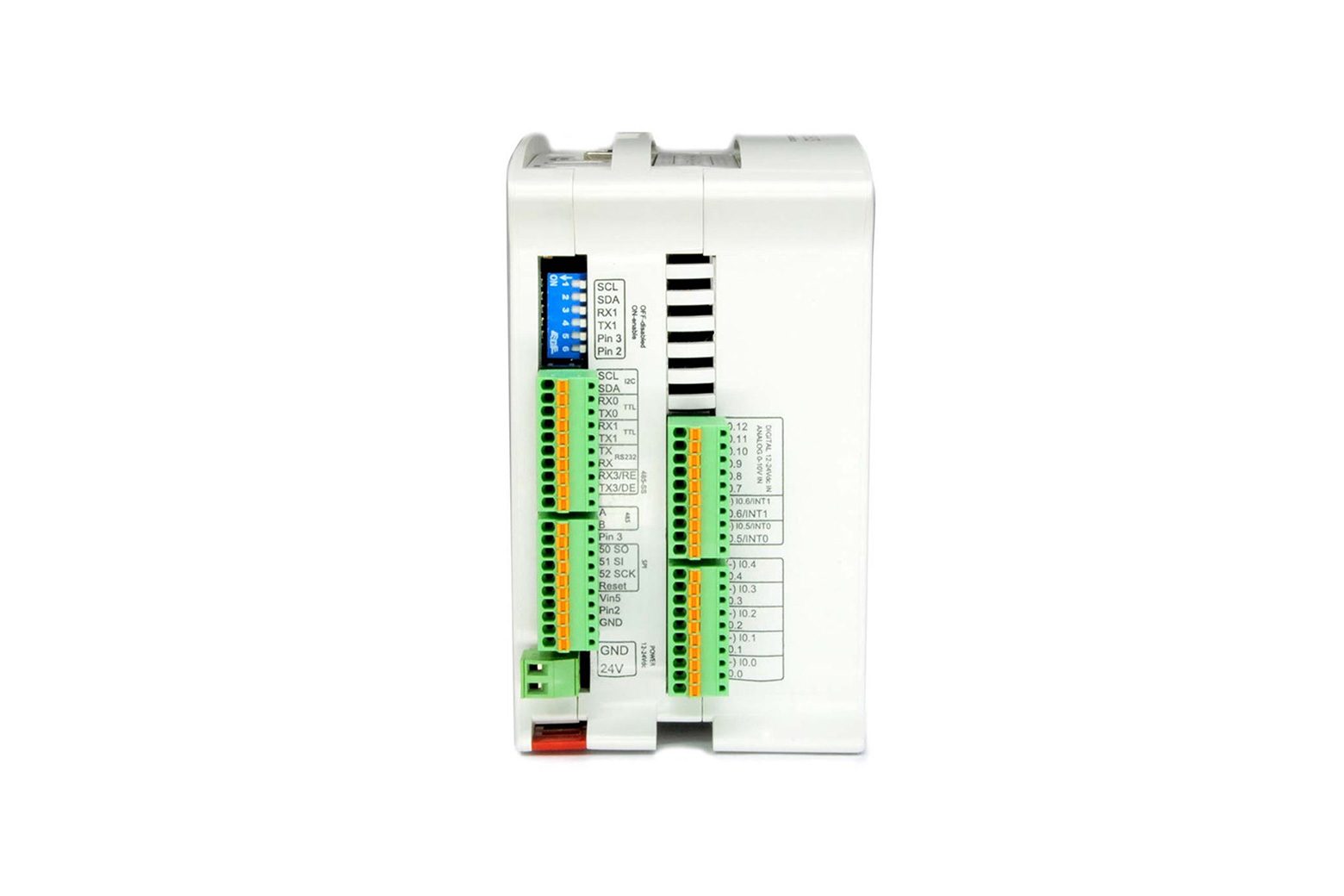

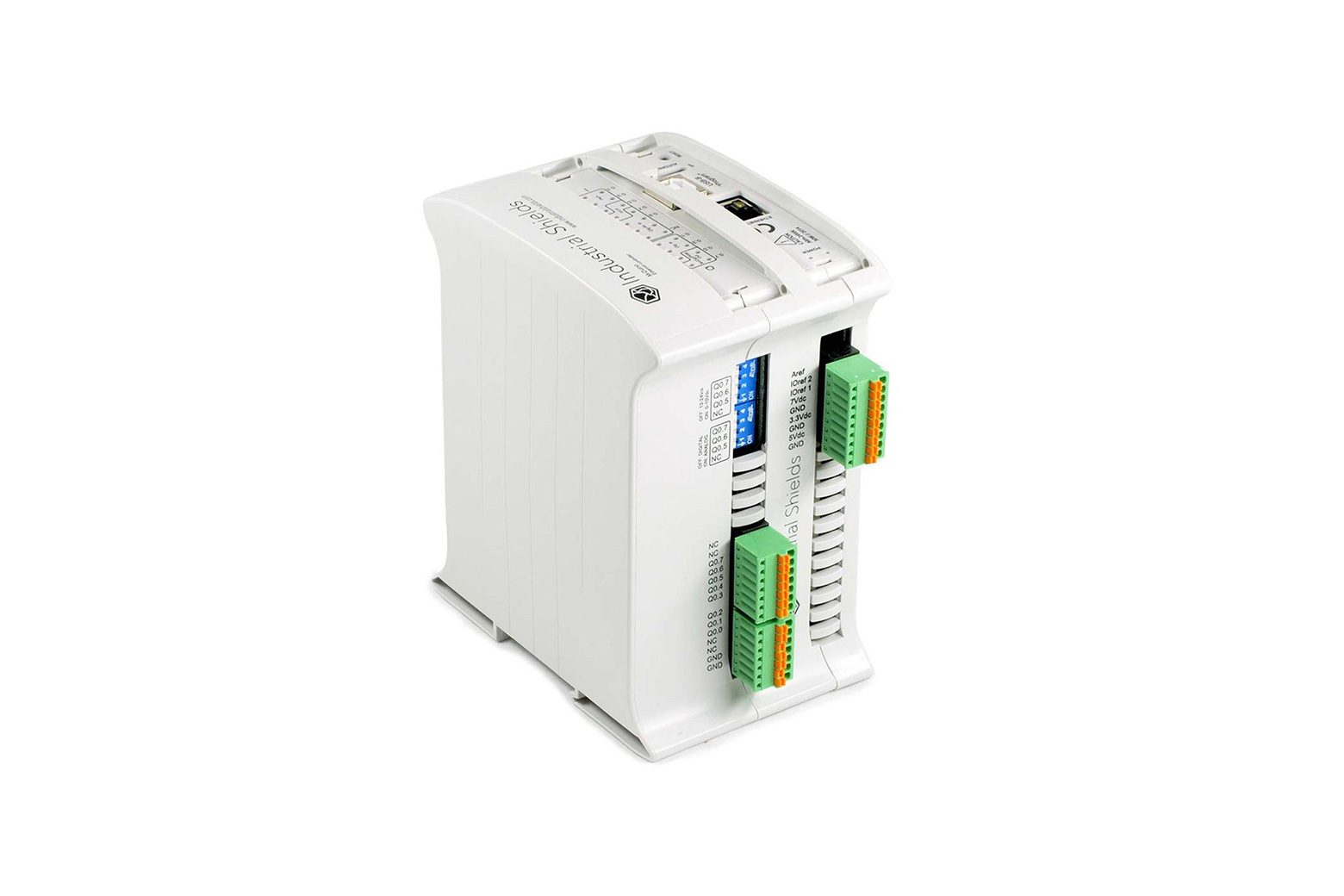

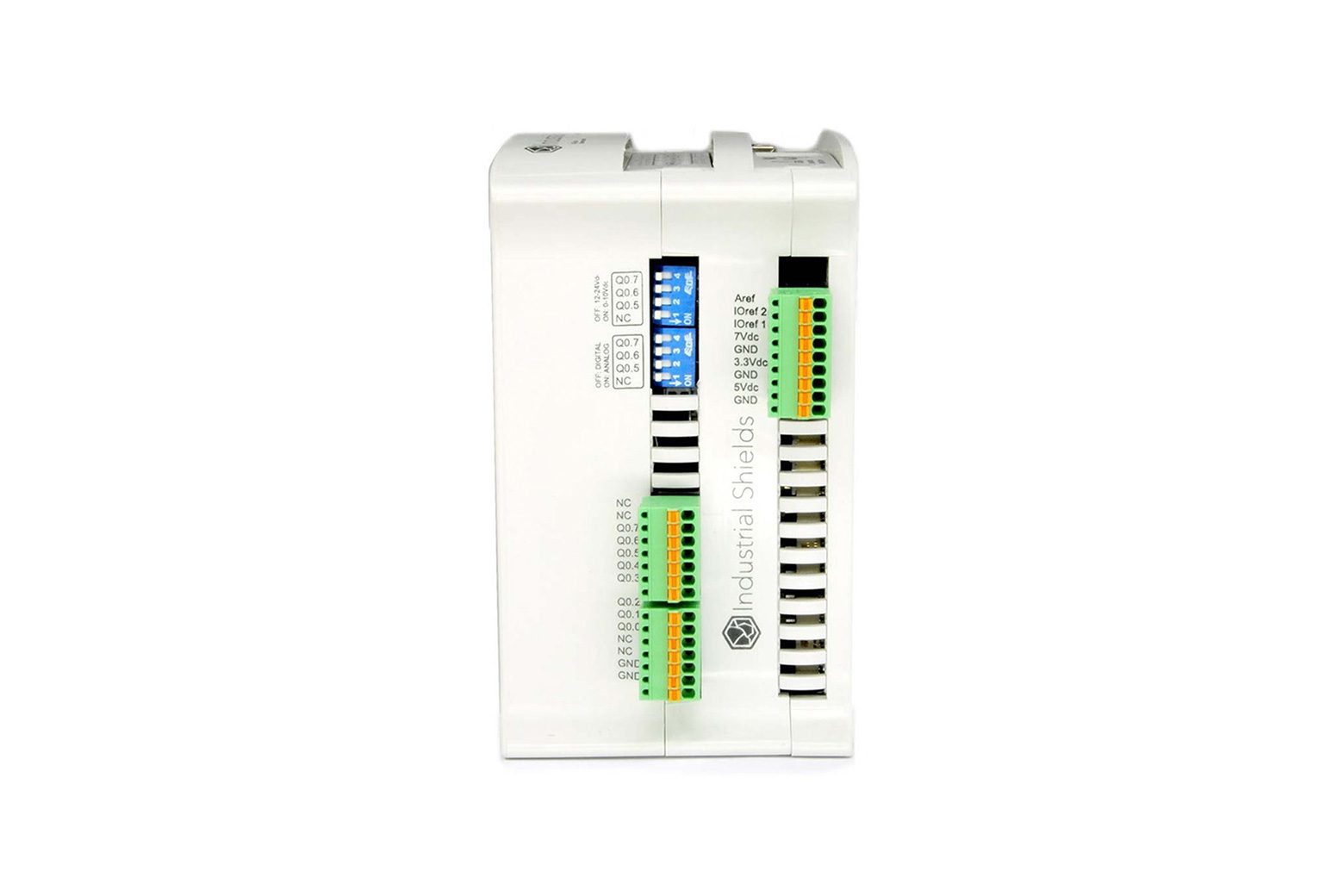

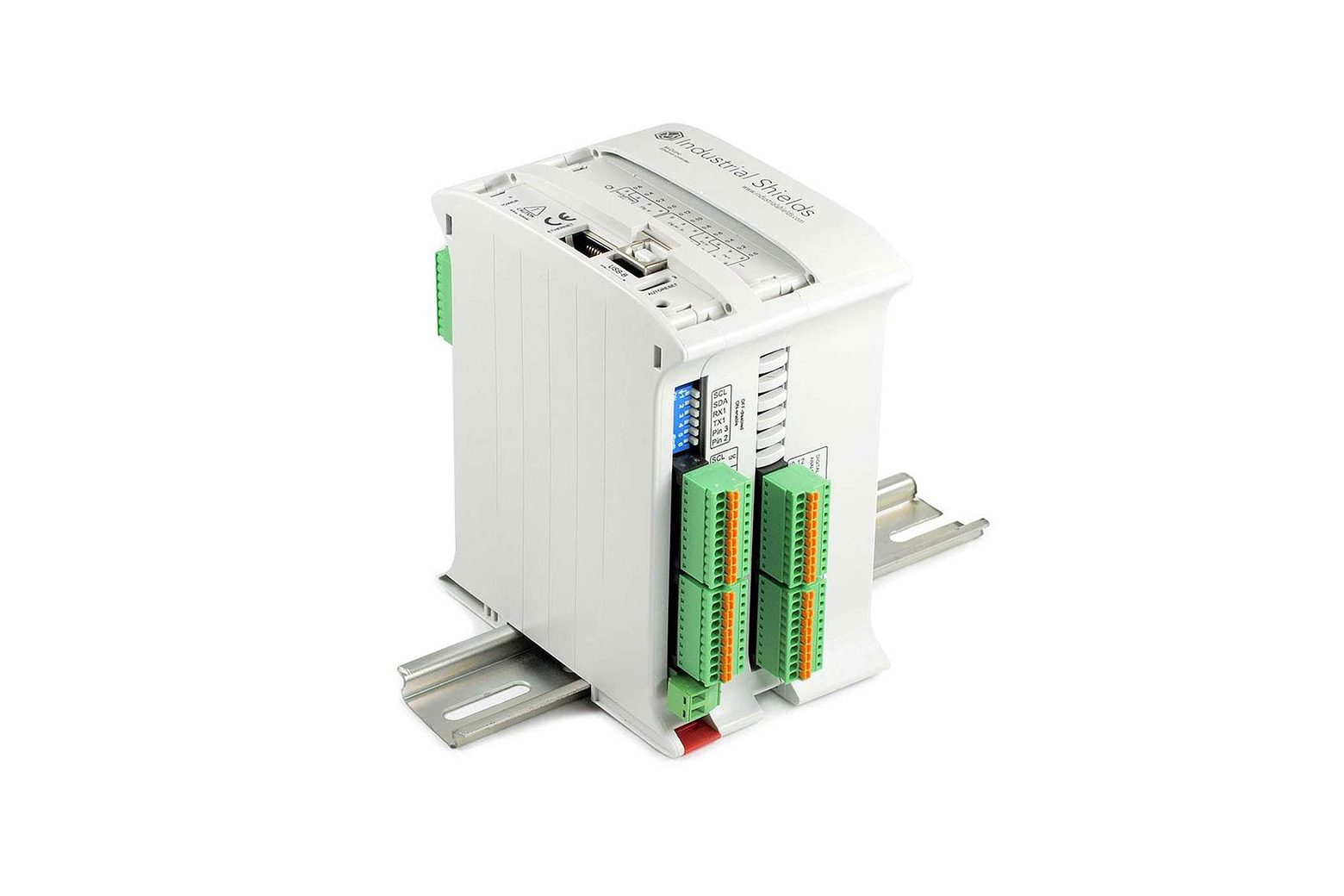

Introduzione Questa è la prima apparecchiatura PLC basata sulla tecnologia Arduino progettata per un uso professionale. Prendendo Arduino Mega2560 come chip di controllo principale, il PLC M-Duino dispone di 17 I/O inclusi 4 ingressi analogici e digitali, 2 ingressi isolati con interruzione, 3 uscite analogiche, 8 uscite relè isolate digitali e 3 uscite isolate digitali PWM. Nel frattempo, contiene diverse porte di comunicazione come UART, I2C, SPI, RS232, RS485, Ethernet, che offrono maggiore flessibilità per controllare il tuo dispositivo. Inoltre, il controller offre la possibilità di espandere fino a 127 moduli tramite I2C. Questo PLC può essere programmato utilizzando l’IDE Arduino e supporta la programmazione remota tramite la porta Ethernet. Inoltre puoi monitorare continuamente lo stato di tutte le variabili, ingressi, uscite, ecc. È compatibile con Ardbox, M-duino e Touchberry Pi con una connessione istantanea. Panoramica della scheda Caratteristiche Con 17 interfacce I/O Contiene diverse porte di comunicazione Supporta la programmazione remota Tipo di modalità specifica: Alimentazione M-Duino Tensione di ingresso: 12~24 V CC (protezione con fusibile (2,5 A) protezione polarità) Tensione nominale di ingresso: 24 V CC Potenza nominale: 30 W Corrente massima: 1,5 A Dimensioni: 101*701*119,5 mm Velocità orologio: 16 MHz Memoria flash: 256 kB di cui 8kB per bootloader SRAM: 8KB EEPROM: 4KB Comunicazione: I2C, Ethernet, USB, RS485, RS232, SPI | (2x) Rx, Tx (pin Arduino) Max232-Max485-W5500 Intervallo di tensione operativa: 11,4~25,4 V CC Temperatura operativa: 0 ℃ ~ 60 ℃ Umidità operativa: 10% ~ 90% (senza condensa) Ambiente operativo: Nessun gas corrosivo Temperatura di stoccaggio: -20 ℃ ~ 60 ℃ Tensione ingresso analogico: 0 ~ 10 V ca Digitale Voltaggio in Ingresso: 7 ~ 24Vdc Voltaggio in Ingresso Interrupt: 7~24Vdc Espandibilità: I2C – 127 elementi, porta seriale, RS485 Voltaggio in Uscita Analogica (8bit): 0 ~ 10Vac Documenti Scheda Tecnica Altri Documenti File 3D Lista Spedizione M-DUINO PLC Arduino Ethernet 19R I/O (Uscite Relè) x1
