Mate – una scheda di espansione mini e sottile per micro:bit (compatibile con Gravity)

micro:Mate – Scheda di Espansione I/O per micro:bit (Compatibile Gravity)

micro:Mate è una mini scheda di espansione I/O progettata per micro:bit, ideale per
l’apprendimento dell’elettronica, della robotica e la realizzazione di progetti fai-da-te.
Grazie al suo design compatto (stesse dimensioni della micro:bit) e al sistema di collegamento a
pin a molla, si installa facilmente, garantendo una connessione stabile e sicura.

micro:Mate espande 6 interfacce I/O Gravity a 3 pin, compatibili con sensori, moduli, servomotori

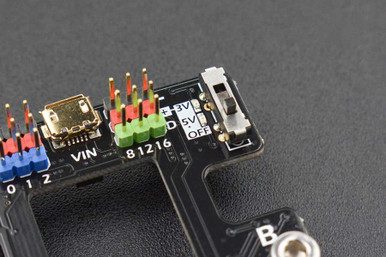

e cavi jumper. I pin 8, 12 e 16 includono un selettore a ponticello che permette di scegliere
tra 3 V e 5 V, supportando un’uscita digitale/PWM fino a 5 V 2 A, ideale per moduli ad alto consumo.

La scheda include anche paraurti in gomma e un jack audio da 3,5 mm per una stabilità
superiore e per evitare connessioni invertite.
Perfetta per studenti, Maker, scuole e laboratori STEM.

Nota:
– Le viti di montaggio devono essere ben serrate per garantire una connessione stabile.

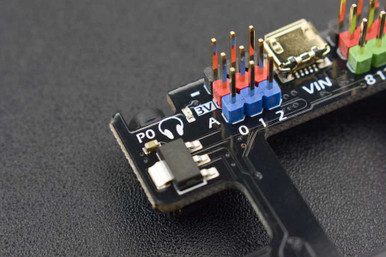

– micro:Mate supporta solo ingressi analogici a 3 V (3,3 V) tramite Pin 0, 1, 2.
– La porta MicroUSB della scheda NON supporta la trasmissione dati (solo alimentazione).
– Moduli ad alto assorbimento devono essere collegati ai Pin 8, 12, 16 impostati su 5 V.

Progetti Esempio

1. Irrigazione IoT OBLOQ + micro:bit

• Modulo IoT OBLOQ
• micro:Mate
• micro:bit
• Micro servo 9g
• Sensore di umidità del suolo resistivo
• Bottiglia, tubo, collegamenti

2. Progetto “Sì/No Bear”

• 2 servomotori 9G
• micro:bit
• micro:Mate
• Kit pan/tilt
• Peluche

3. Auto Micro:bit con Gamepad

• Telaio auto in acrilico
• Driver motore L9110
• micro:bit ×2
• micro:Mate
• Gamepad DFRobot
• Cavi Dupont, nastro biadesivo

4. Lavagna LED Programmabile

• Cornice a foto
• Striscia LED RGB
• micro:bit
• micro:Mate

5. Contatore Punteggio Basket

• Sensore IR
• micro:bit
• micro:Mate
• Modulo altoparlante digitale
• Canestro e cavi

6. Lampada con Interruttore Magnetico

• micro:bit
• micro:Mate
• Anello LED WS2812
• Magnete, decorazioni

7. Lanciamissili micro:bit

• 2 servomotori 9G
• micro:bit
• micro:Mate
• Joystick XY
• Transistor 2N2222
• Lanciamissili

8. Albero di Natale micro:bit

• micro:bit
• micro:Mate
• Servo 360°
• DFPlayer Mini
• Cavi Dupont

Caratteristiche

• 6 interfacce Gravity a 3 pin con codice colore
• Ingresso analogico su Pin 0, 1, 2
• 6 vie digitali (PWM) con selettore 3V / 5V
• Jack audio 3,5 mm integrato
• Porta MicroUSB per alimentazione fino a 5 V 2 A
• Protezione da connessione inversa
• Layout ordinato e serigrafia chiara

Specifiche Tecniche

• Interfacce: 6 × Gravity 3 pin
• Tensione operativa: 5 V / 3,3 V
• Potenza ingresso: < 10 W
• Range misura: 0–3,3 V (analogico), 0–5 V (digitale)

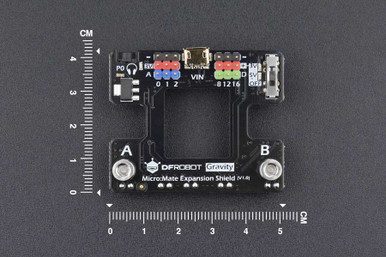

• Dimensioni: 68,5 × 53,3 mm (2,7 × 2,1 pollici)
• Peso: 22,8 g

Documentazione

• Wiki del prodotto

Contenuto della Confezione

• Scheda di espansione micro:Mate Gravity ×1
• Dadi in ottone M4 ×2
