MAX98357 Modulo amplificatore I2S – DFR0954

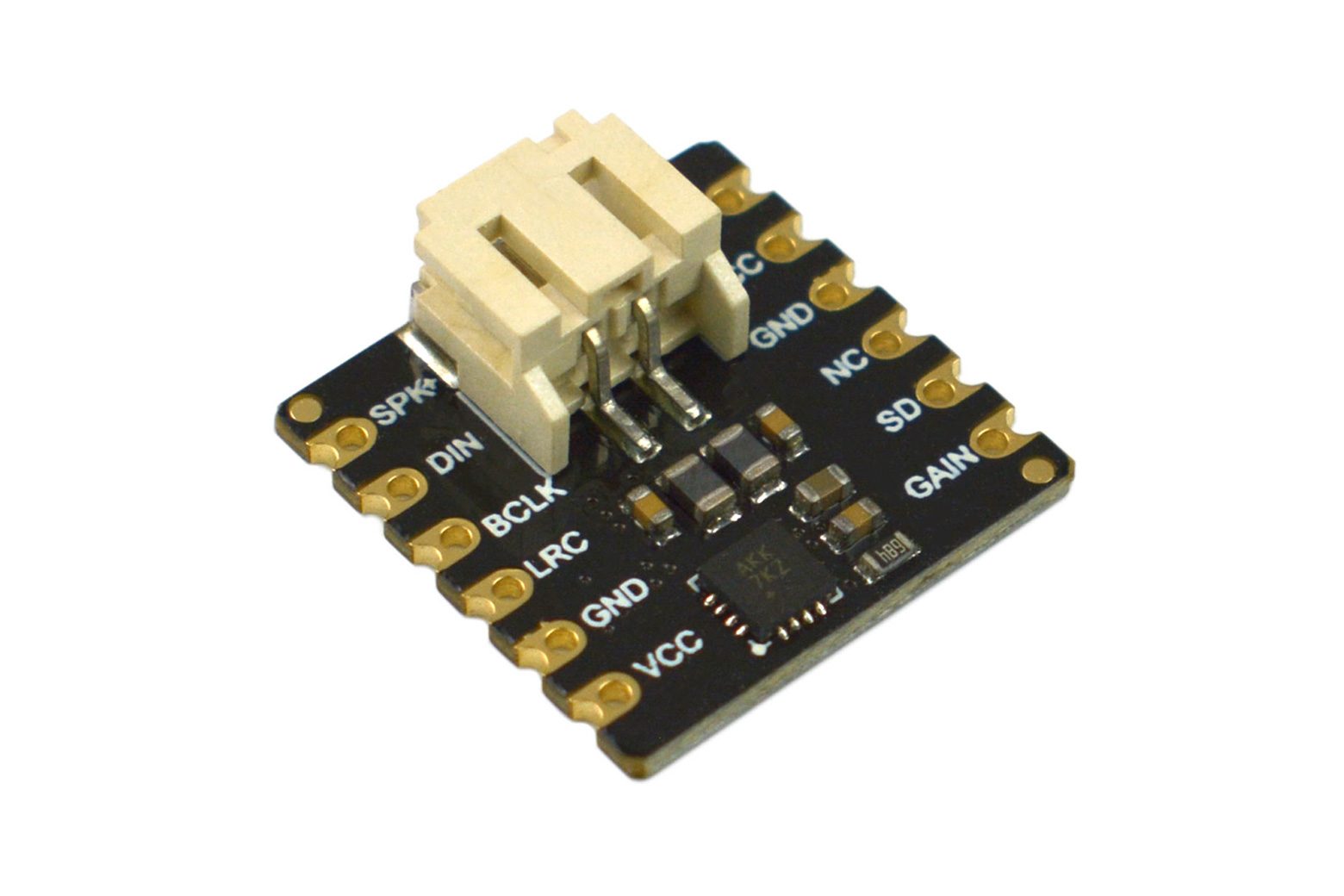

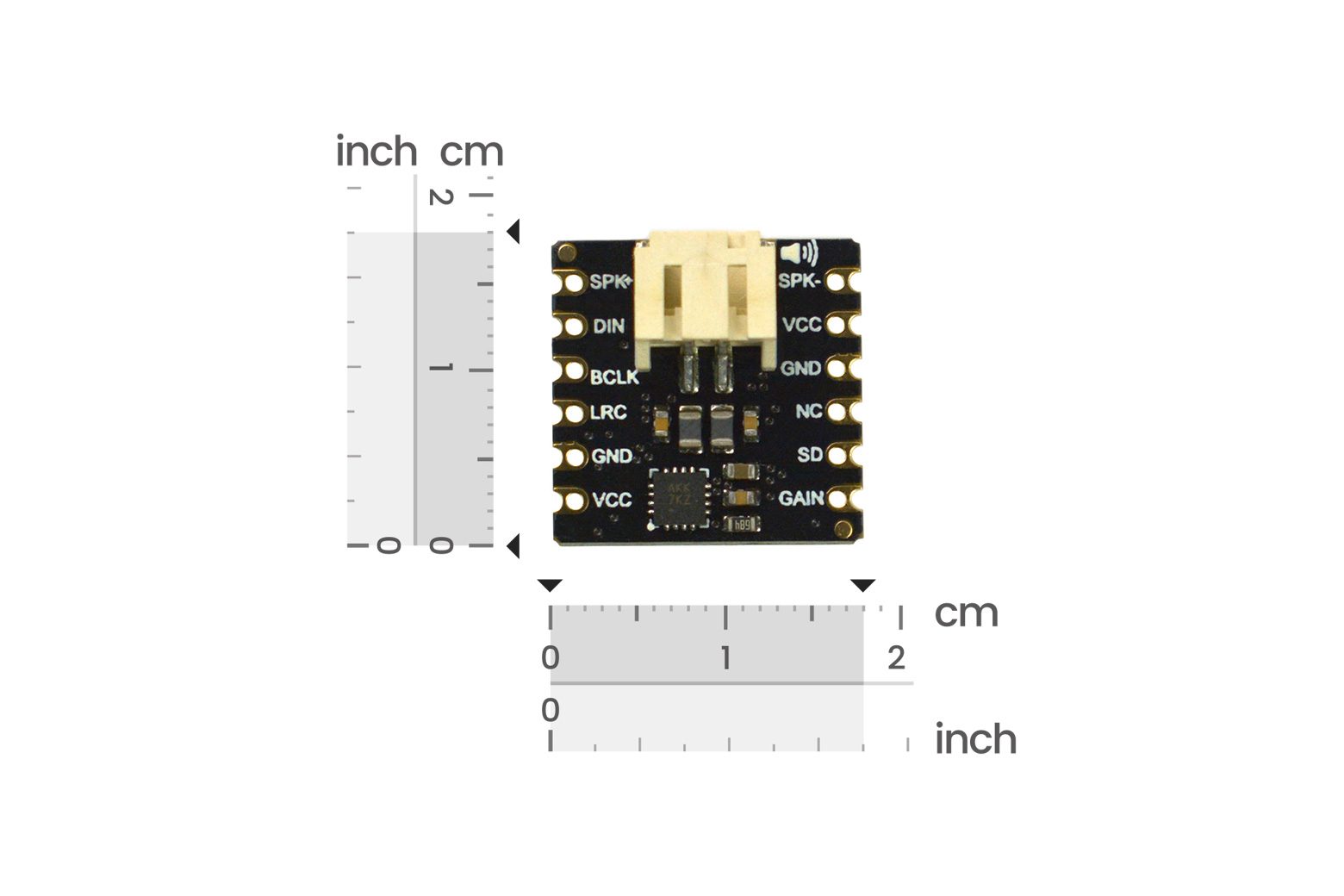

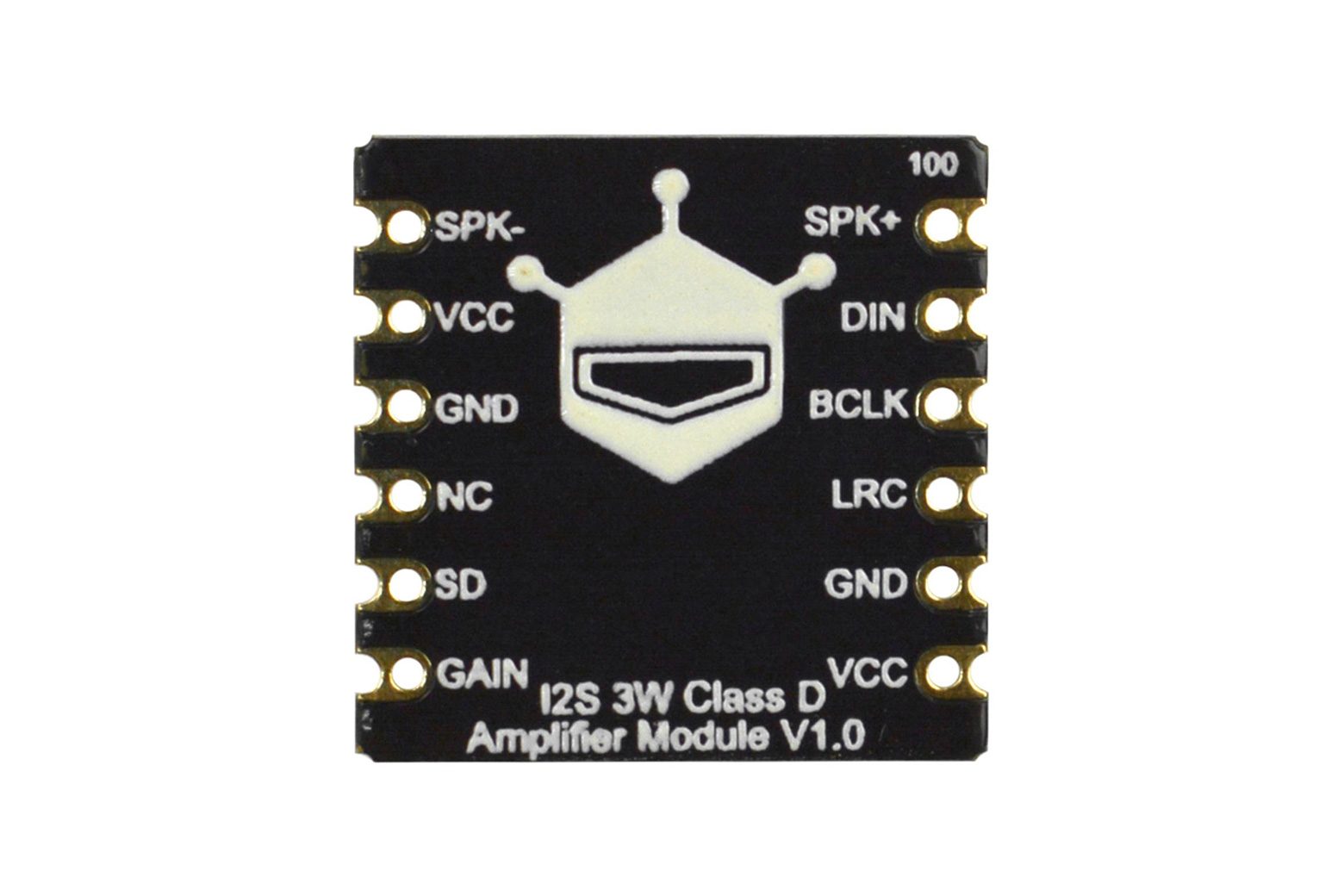

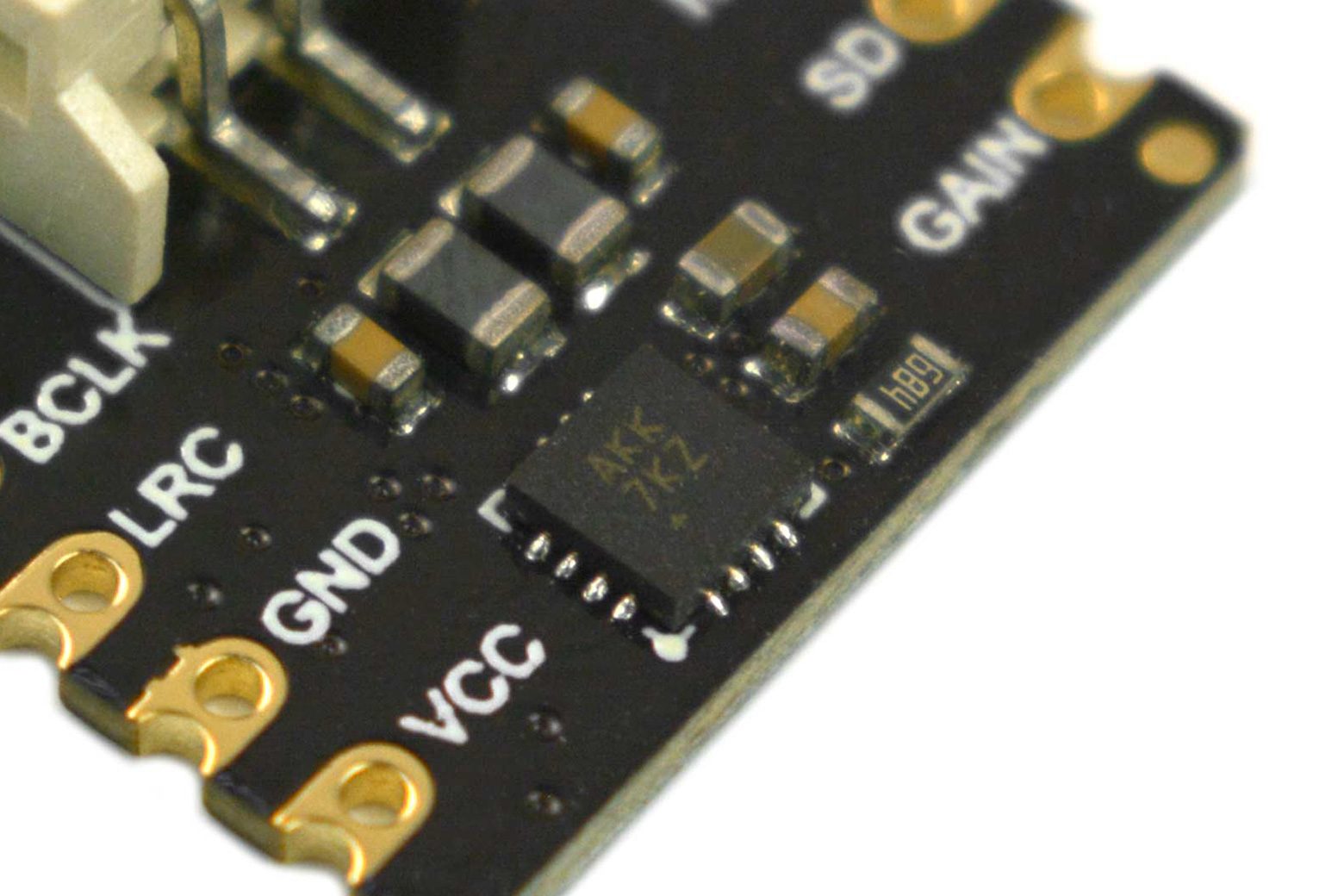

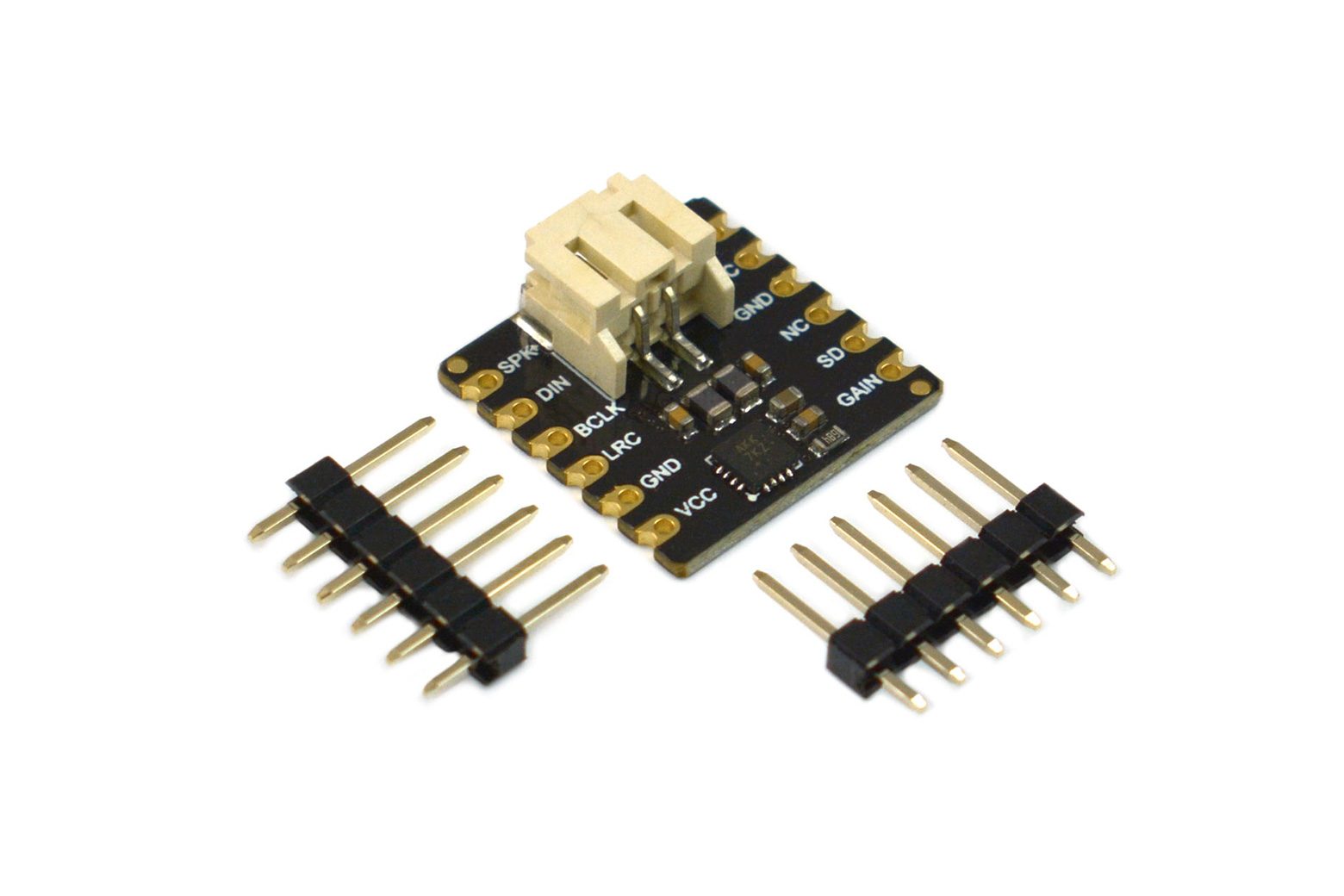

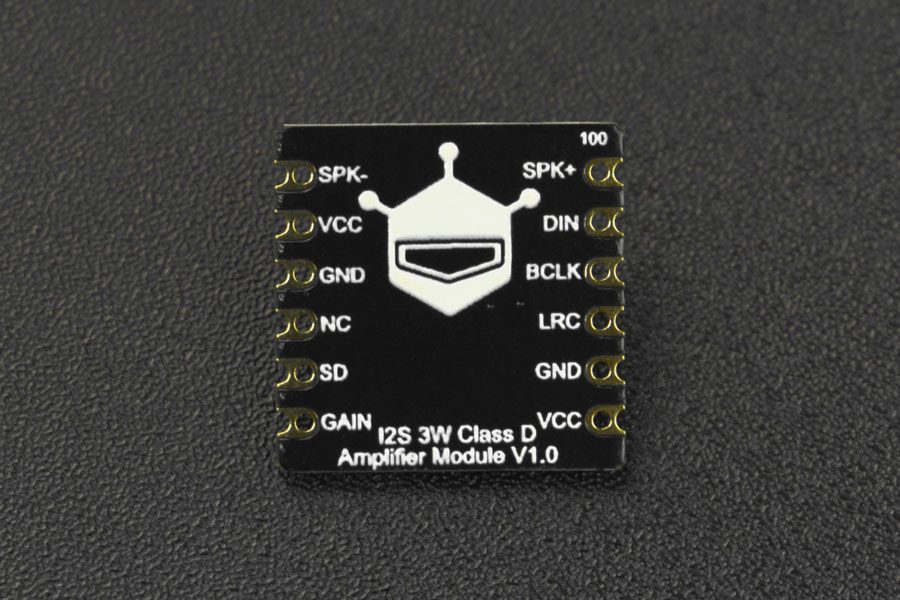

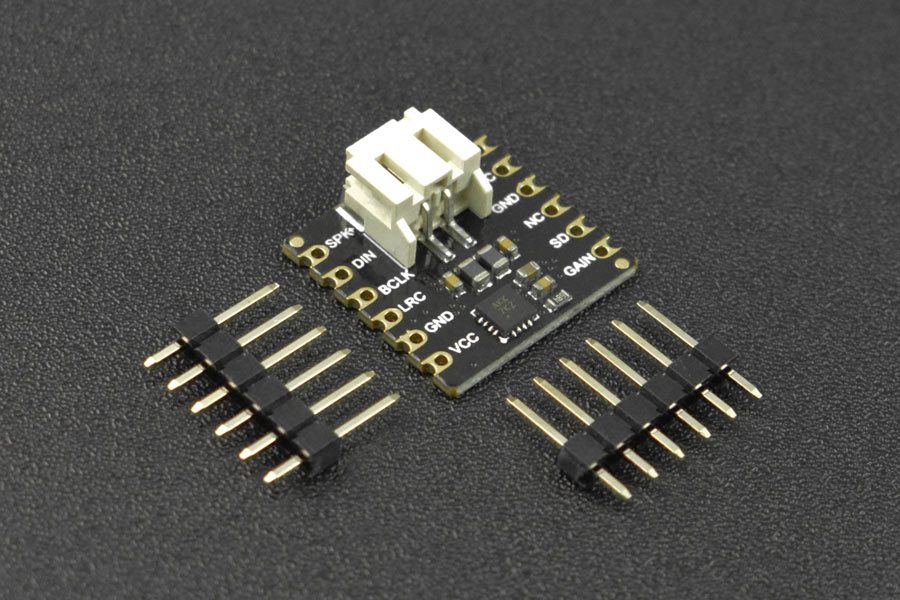

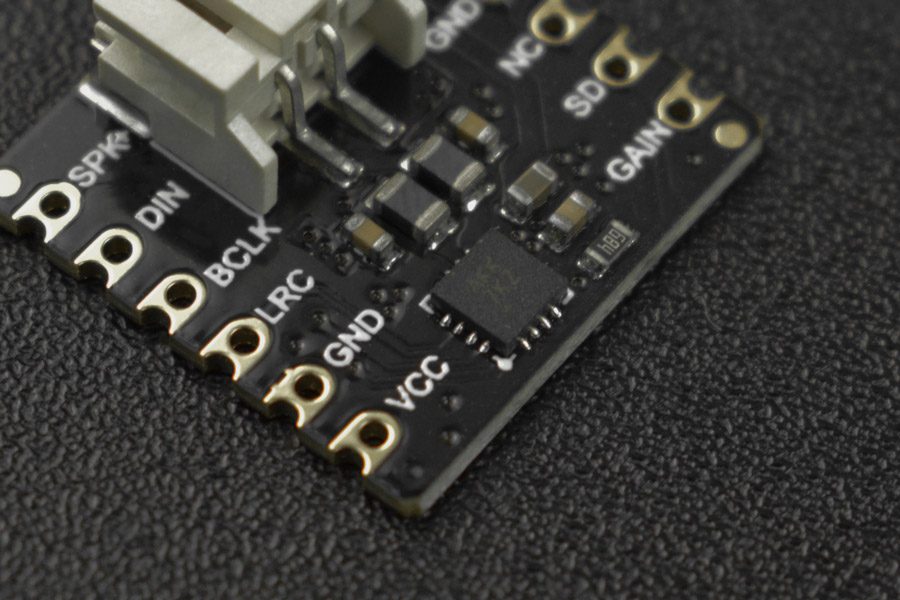

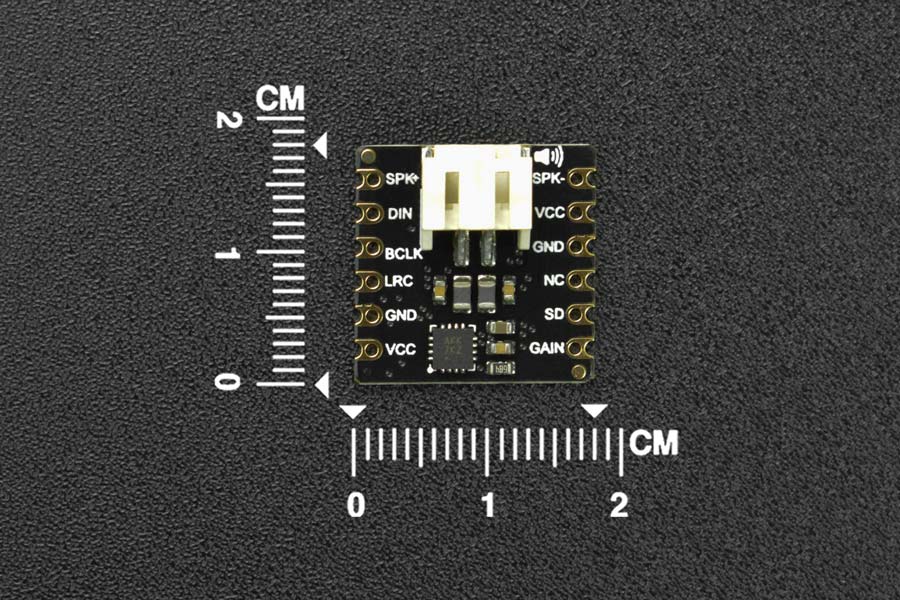

Introduzione Questo amplificatore digitale I2S basato sul modulo amplificatore I2S Classe D MAX98357 funziona perfettamente con microcontrollori con uscite audio I2S come ESP32 e può essere applicato a progetti come nodi IoT, dispositivi domestici intelligenti, lettori audio Bluetooth e così via. Il modulo supporta un’alimentazione da 3,3 V-5 V. E può emettere oltre 2,5 W di potenza se pilotato da 5 V e un altoparlante da 4 Ω. Inoltre, consente agli utenti di impostare diverse modalità (spento, canale sinistro, canale destro e misto) modificando la resistenza sulla porta SD. Per impostazione predefinita il prodotto è in modalità mista. Caratterizzato da dimensioni ridotte, questo amplificatore I2S è dotato di fori stampati che ne consentono il collegamento o il montaggio direttamente su PCB e breadboard. Inoltre, è progettato con PH2.0 e fori per timbri per il collegamento di altoparlanti, flessibile e comodo da usare. Caratteristiche Amplificatore digitale Classe D MAX98357 I2S, potenza >2,5 W Alimentazione in tensione 3,3 V~5 V Canale audio commutabile Guadagno regolabile Design dei fori per timbri, supporto SMT e DIP Due modi per collegare un altoparlante: PH2.0 e fori per timbri Specifica Parametri del modulo MCU: MAX98357A Tensione operativa: CC 3,3 V~5 V Potenza in uscita: 8 Ω 1,8 W / 4 Ω 2,5 W (a 12 dB) Canale di uscita: canale singolo Interfaccia di comunicazione: interfaccia I2S Temperatura operativa: -40℃ – ＋80℃ Temperatura di stoccaggio: -40℃ – ＋80℃ Dimensioni (senza imballaggio): 18 mm × 18 mm/ 0,059 × 0,059 Chip Parametri audio rilevanti (VDD = 5 V, VGND = 0 V, GAIN_SLOT = VDD. BCLK = 3,072 MHz, LRCLK = 48kHz, carichi degli altoparlanti (ZSPK) collegati tra OUTP e OUTN, ZSPK = J, TA = da TMIN a TMAX, se non diversamente specificato, i valori tipici sono TA = +25NC.) (Nota 2) Frequenza di campionamento: 8kHz~96kHz THD: 0,02% (f = 1kHz, POUT = 1W, TA = +25NC, ZSPK = 4I + 33FH, TQFN) 0,013% (f = 1kHz, POUT = 0,5W, TA = +25NC, ZSPK = 8I + 68FH) Intervallo dinamico: 105DB (ponderato A, VRMS = 2,54 V, dati a 24 o 32 bit) Rumore di uscita: 25FVRMS (ponderato A, 24 o Dati a 32 bit (Nota 4)) Guadagno (relativo al livello di riferimento di 2,1 dBV): GAIN_SLOT = GND fino a 100 kΩ: Min 14,4 dB, Tipico 15 dB, Max 15,6 dB GAIN_SLOT = GND: Min 11,4 dB, Tipico 12 dB, Max 12,6 dB GAIN_SLOT = non connesso: Min 8,4 dB, tipico 9 dB, massimo 9,6 dB GAIN_SLOT = VDD: minimo 5,4 dB, tipico 6 dB, massimo 6,6 dB GAIN_SLOT = da VDD a 100 kΩ: minimo 2,4 dB, tipico 3 dB, massimo 3,6 dB Efficienza: 92% (ZSPK = 8I + 68FH, THD+N = 10%, f = 1kHz, guadagno = 12dB) Errore guadagno DAC: 1% Risposta in frequenza: ±0,2dB Frequenza di commutazione Classe D: 330kHz Larghezza di banda spettro esteso: ±12,5kHz Lista di spedizione MAX98357 Modulo amplificatore I2S × 1 Documenti Wiki prodotto STP Modello 3D Dimensioni CAD 2D Schemi dimensionali PDF 2D MAX98357A Scheda tecnica Applicazioni Lettore audio Bluetooth Lettore audio nodo IoT Lettore audio dispositivo robotico per interazione vocale Smart Home
