Meccanica dei fluidi

Funzione e applicazioni

Con applicazioni in un’ampia gamma di discipline, tra cui l’ingegneria meccanica, civile, chimica e biomedica, il set Matrix Fluid Mechanics consente agli studenti di acquisire una comprensione pratica dei principi chiave.

Vantaggi

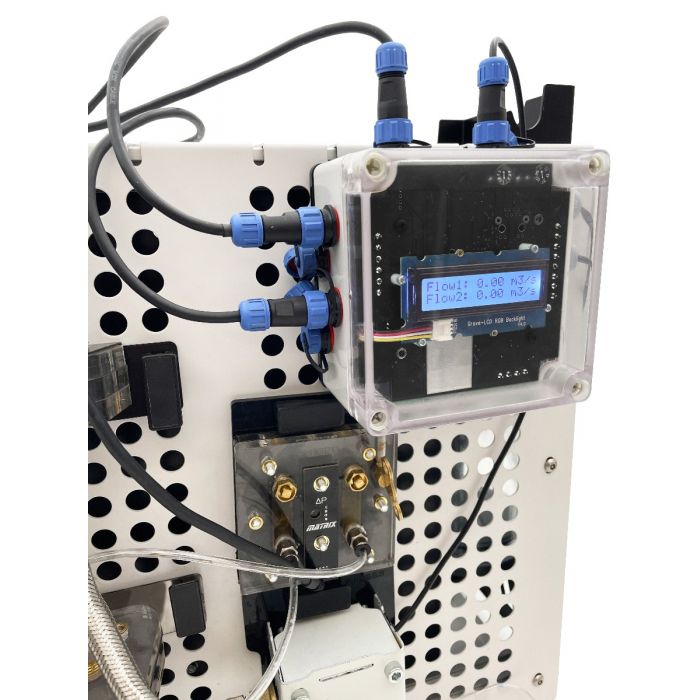

• Sei esperimenti sono collegati tramite USB ai sensori di pressione e di flusso in modo che i risultati possano essere tracciati automaticamente per l’analisi. Altri tre esperimenti vengono eseguiti e registrati manualmente.
• Ogni componente è collegato alla stazione di lavoro principale con dispositivi di fissaggio a sgancio rapido, consentendo agli studenti di impostare e smontare rapidamente ogni esperimento.
• Un curriculum completo e gratuito con fogli di lavoro facili da seguire viene fornito online.
• Soluzione salvaspazio con componenti facili da riporre.
• Il controller e le app di calibrazione sono disponibili gratuitamente.
• Robusta struttura in metallo che soddisfa i requisiti del settore educativo.
• I tubi con robuste guarnizioni in gomma garantiscono una tenuta affidabile.

Dotazione e dati tecnici

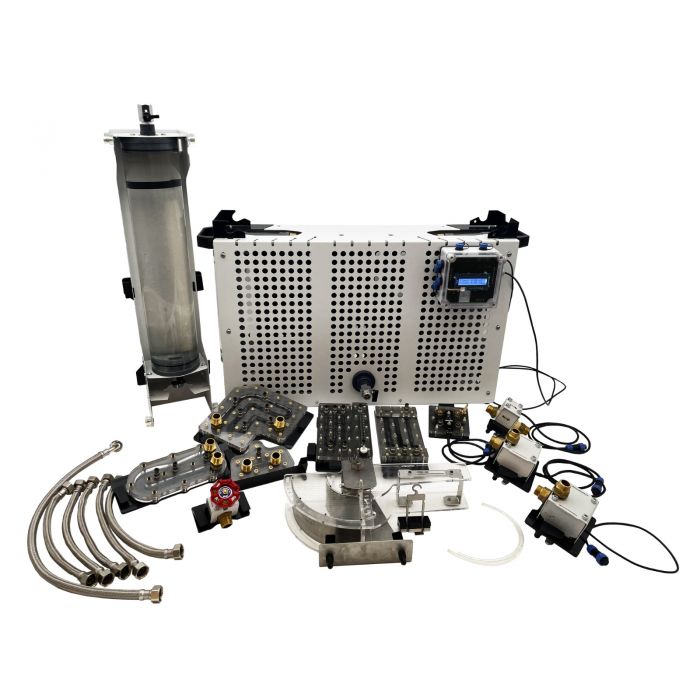

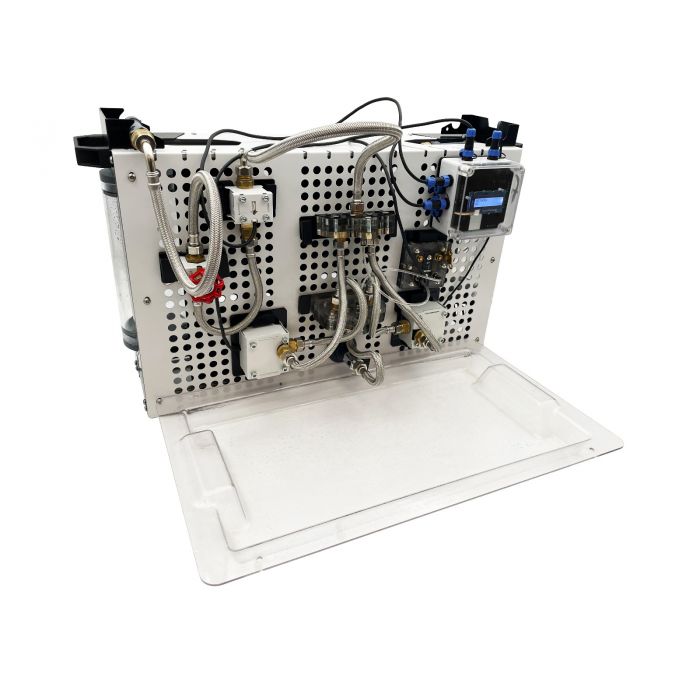

Include una stazione di lavoro principale e sedici componenti individuali che consentono agli studenti di impostare nove diversi esperimenti senza la necessità di strumenti aggiuntivi.

Obiettivi formativi

• Calibrazione del centro di pressione di un manometro a molla tubolare su un piano parzialmente e completamente immerso.
• Apparato di viscosità per dimostrare la legge di Stoke.
• Utilizzo di diversi tipi di manometri (manometro multitubo, manometro a tubo a U e manometro inclinato).
• Equazione di Bernoulli e utilizzo del tubo Venturi come misuratore di portata.
• Perdite di carico nelle curve, misurazione e confronto delle perdite di carico di diverse geometrie di curva.
• Curve caratteristiche delle pompe centrifughe.
• Determinazione sperimentale delle caratteristiche pressione/portata di una pompa e determinazione dell’efficienza complessiva di pompe in serie.
• Determinazione sperimentale delle caratteristiche pressione/portata di 2 pompe collegate in serie.
• Determinazione sperimentale delle caratteristiche di pressione/portata di 2 pompe collegate in parallelo.
