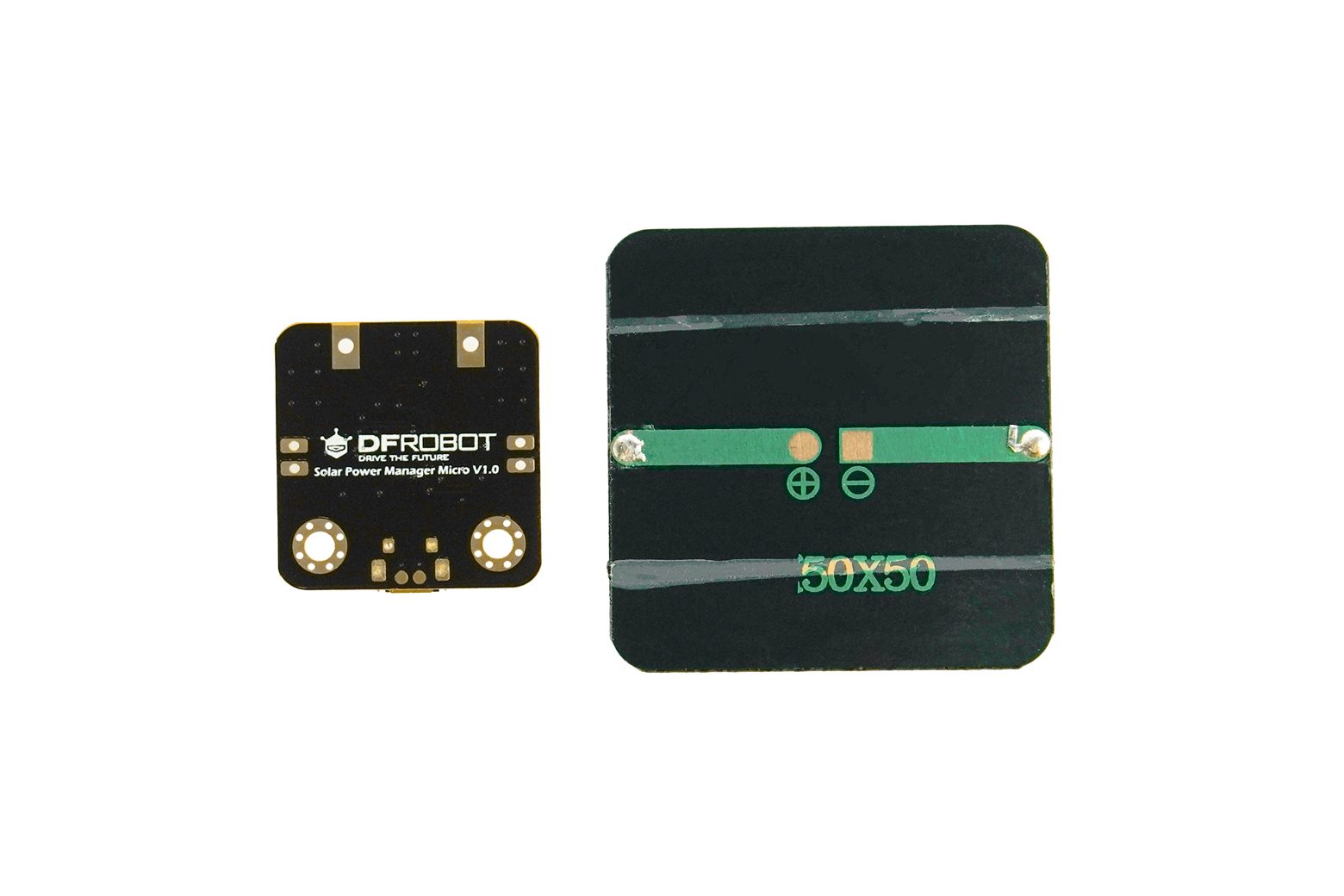

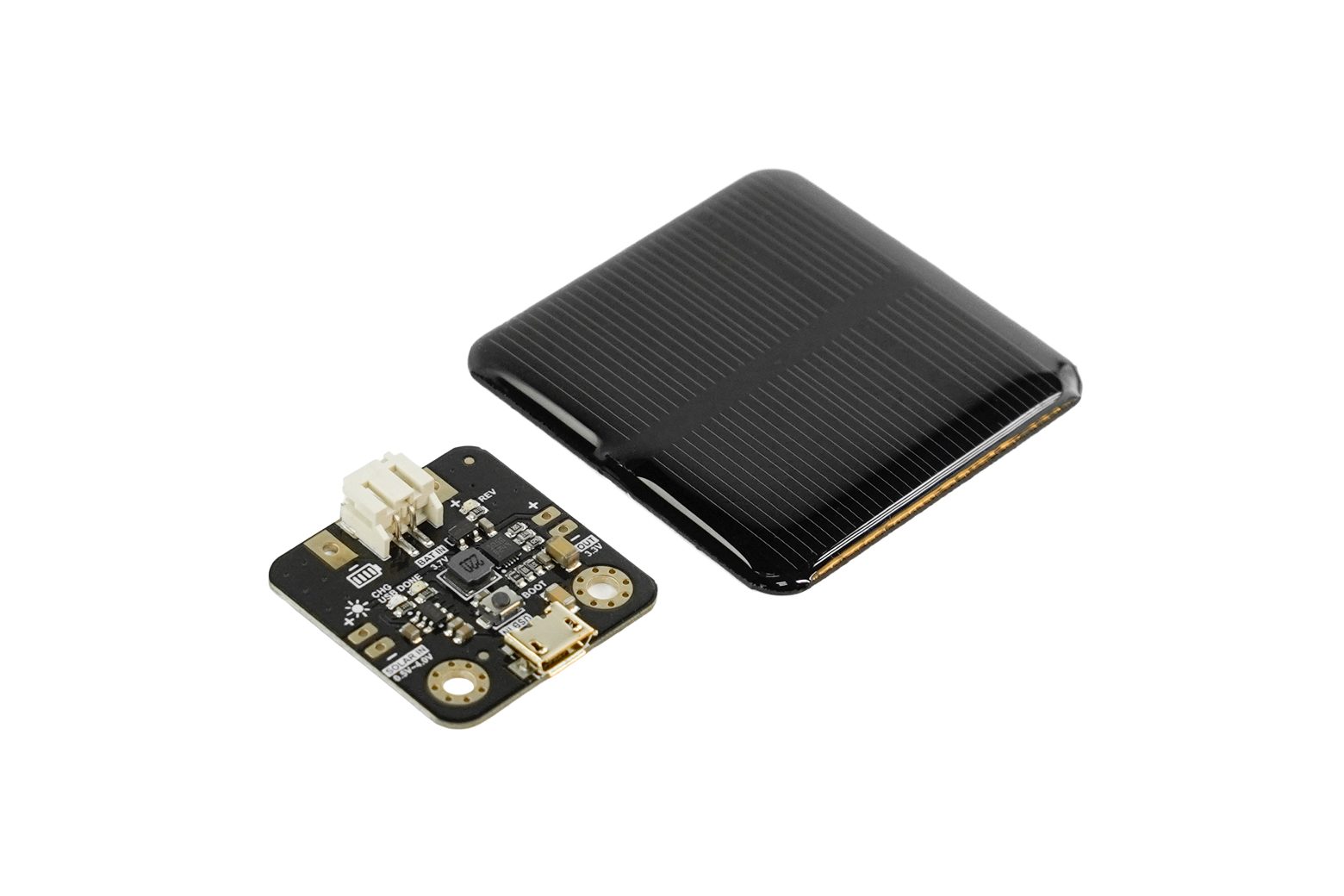

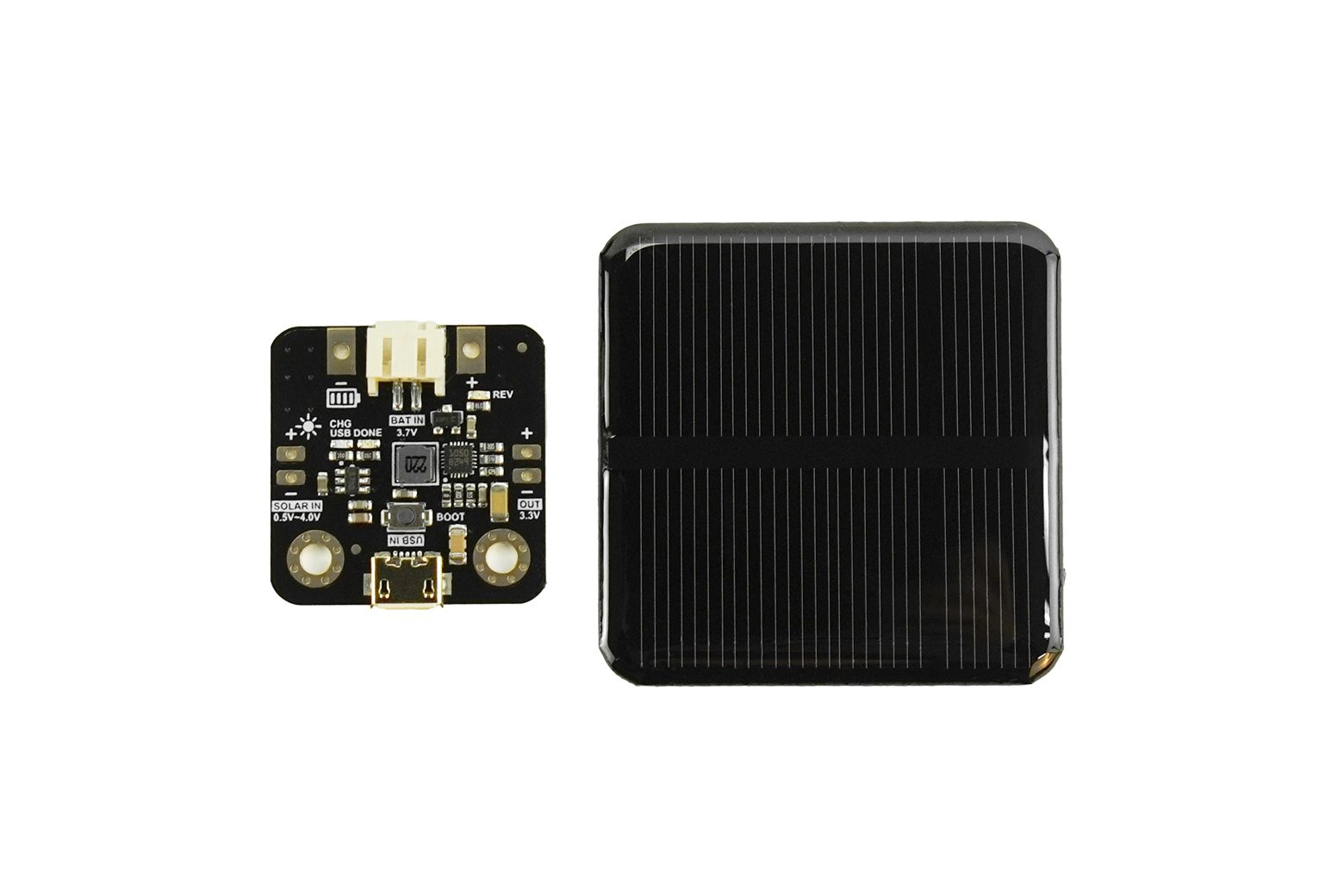

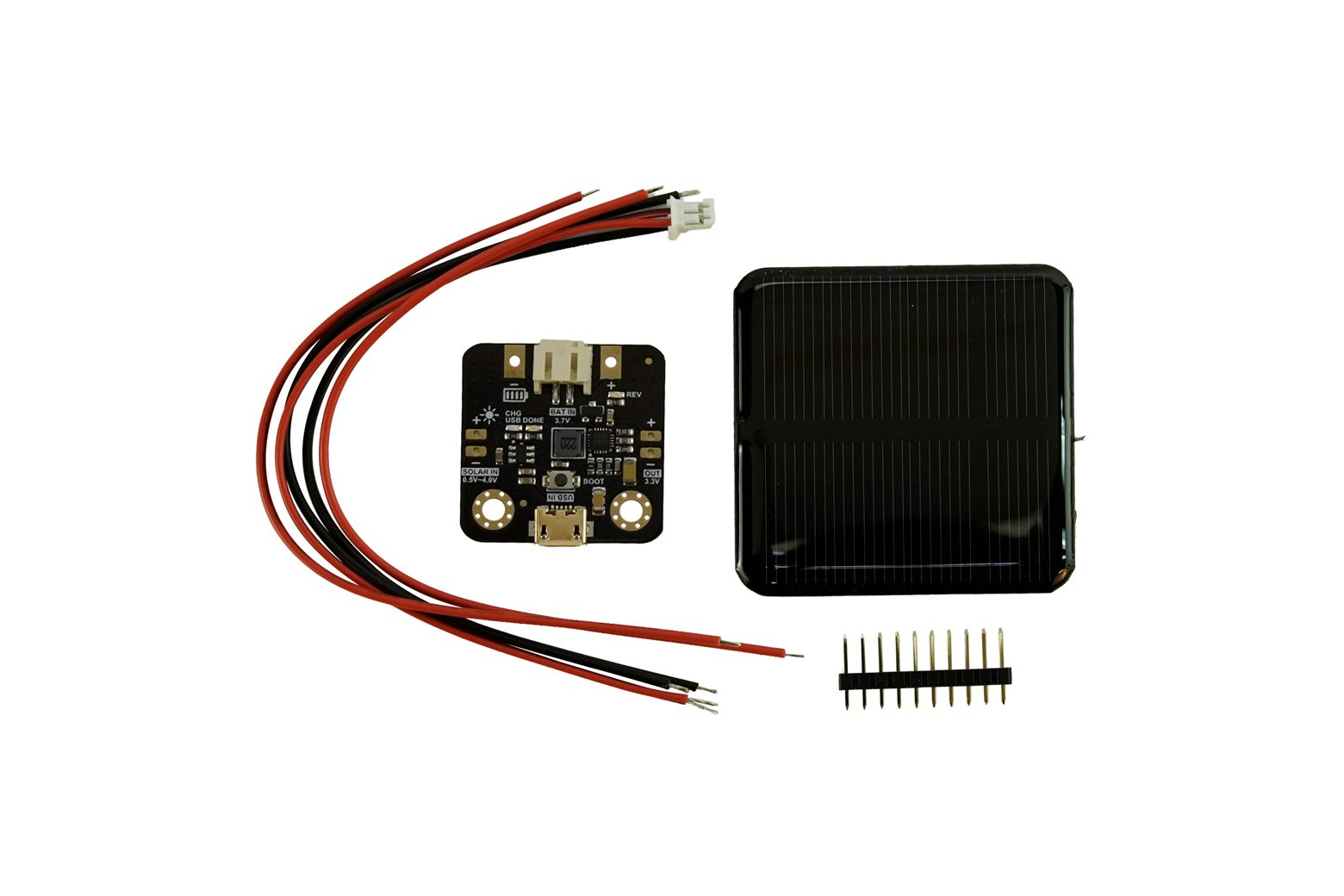

Micro gestore di energia solare/caricatore con – DFR0579

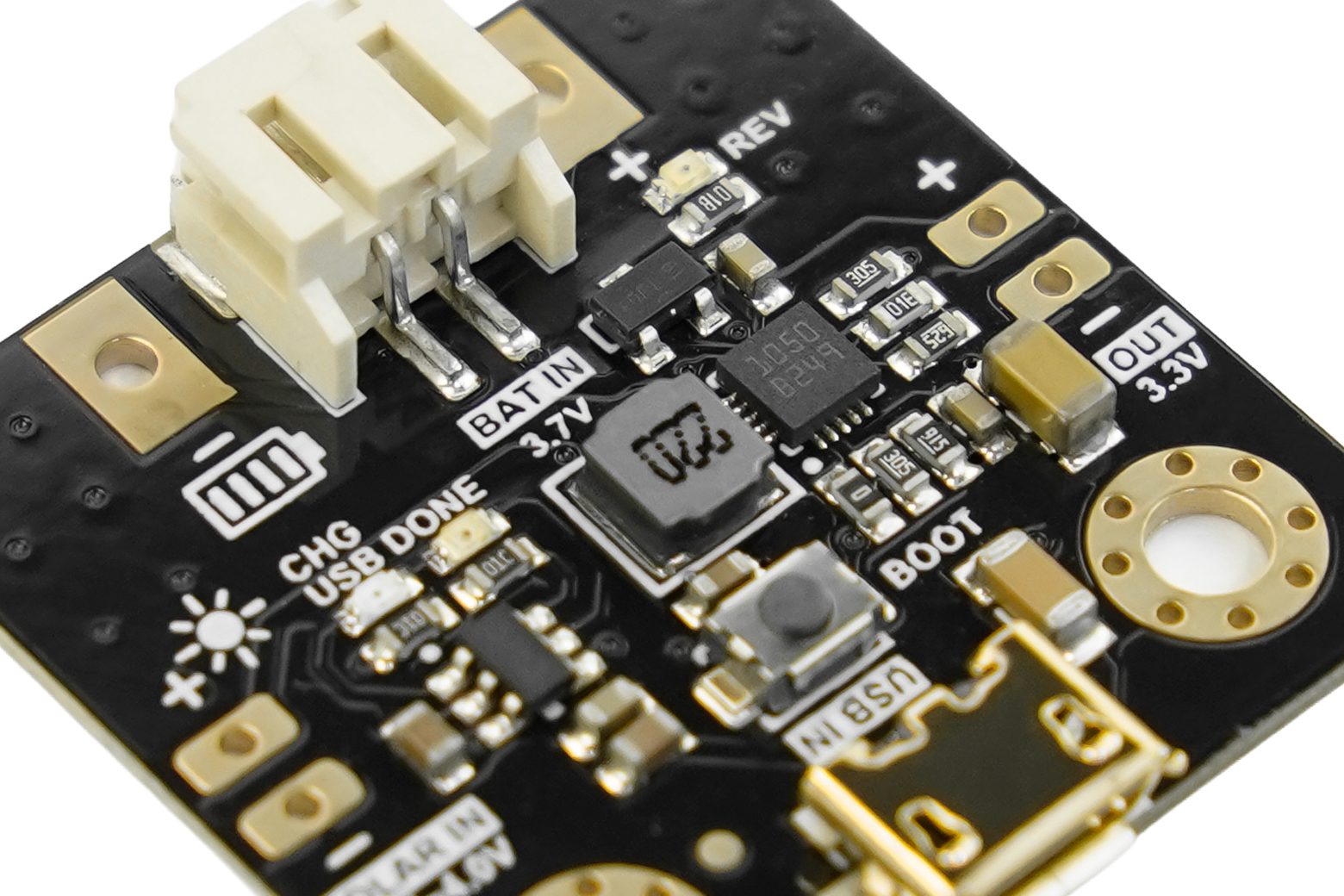

Introduzione Il micro gestore dell’energia solare è un modulo di gestione dell’energia solare che supporta l’algoritmo MPPT e ha un’uscita stabilizzata. È compatibile con piccoli pannelli solari che vanno da 1 V a 3 V. Questo caricabatterie a energia solare protetto dalla batteria è progettato specificamente per alimentare sensori o controller wireless a basso consumo nei sistemi IoT. Se combinato con BLE Sensor Beacon o altri sensori wireless, può creare un nodo sensore wireless alimentato a energia solare di lunga durata. Inoltre, se combinato con il controller della serie FireBeetle ESP32, può estendere notevolmente il tempo di utilizzo del dispositivo, sfruttando le capacità di basso consumo energetico della serie ESP32. Con il micro Solar Power Manager, i clienti possono integrare facilmente i loro sistemi di alimentazione solare e fornire energia continua, stabile ed ecologica per i loro progetti IoT. Alimenta micro:bit con un piccolo pannello solare Alimenta la serie Firebeetle con un piccolo pannello solare Questo modulo di gestione dell’energia solare vanta un’uscita di regolazione della tensione di 3,3 V e 90 mA, soddisfacendo efficacemente i requisiti di alimentazione della maggior parte dei dispositivi a basso consumo. Garantisce la stabilità dell’alimentazione durante la trasmissione e la ricezione dei dati dei dispositivi wireless, prevenendo arresti anomali del sistema causati da improvvisi sbalzi elettrici. Ciò è particolarmente critico per strumenti e sensori di precisione sensibili, per i quali l’elevata stabilità è della massima importanza. Inoltre, l’uscita di regolazione della tensione riduce al minimo anche i malfunzionamenti del dispositivo e i danni derivanti dalle fluttuazioni di tensione, prolungando così la durata della vita dell’apparecchiatura. Questo modulo di gestione solare utilizza un algoritmo MPPT (Maximum Power Point Tracking) a tensione costante, che consente la massima efficienza di conversione dell’energia solare anche in condizioni di scarsa illuminazione. Può caricare una batteria al litio da 3,7 V tramite pannelli solari o USB, fornendo rispettivamente fino a 70 mA e 100 mA di corrente di carica. Per i progetti solari a bassa potenza, di fronte a giorni nuvolosi consecutivi o a una capacità della batteria insufficiente per soddisfare i requisiti delle apparecchiature, la batteria al litio potrebbe soffrire di problemi di scarica eccessiva. Per risolvere questo problema, il micro caricabatterie a energia solare è progettato con funzioni di protezione da sovraccarico e scarica eccessiva, che garantiscono che la batteria venga mantenuta entro un raggio di sicurezza durante i processi di carica e scarica, prolungando così la durata della batteria. Panoramica della scheda Con le funzionalità sopra menzionate, il modulo di gestione dell’energia solare può consentire la ricarica dei dispositivi elettrici esclusivamente tramite energia solare senza la necessità di frequenti sostituzioni della batteria, consentendo un funzionamento esente da manutenzione per i dispositivi IoT. La serie DFRobot Solar Power Manager è progettata per progetti IoT e di energia rinnovabile, fornendo moduli integrati di gestione dell’energia solare sicuri ed efficienti per produttori e ingegneri applicativi. L’intera gamma è dotata della funzione MPPT (Maximum Power Point Tracking), che massimizza l’efficienza della raccolta solare in varie condizioni di illuminazione e fornisce tensioni di uscita stabili e molteplici protezioni per batteria e alimentazione per vari progetti solari, garantendo una gestione dell’energia efficiente e affidabile. Se sei interessato a questa serie, puoi leggere la Guida alla selezione della serie Solar Power Manager per ulteriori informazioni. Caratteristiche Progettato con particolare attenzione alla raccolta di microenergia e al consumo energetico estremamente basso, su misura specificamente per piccoli pannelli solari nell’intervallo di tensione 1 V ~ 3 V. La corrente di uscita stabilizzata da 3,3 V 90 mA garantisce una fornitura di energia costante e affidabile per i dispositivi. L’algoritmo MPPT è implementato per ottenere la massima efficienza di conversione dell’energia solare. Sono presenti funzionalità di protezione della batteria come la prevenzione del sovraccarico e dello scaricamento eccessivo, che contribuiscono ad aumentare la durata della batteria. Applicazioni Rete di sensori wireless a basso consumo Localizzazione beacon Bluetooth Specifiche del giocattolo in miniatura ad energia solare Modulo di gestione dell’energia micro solare IC di gestione dell’energia solare: SPV1050 Tensione di ingresso solare (SOLAR IN): 0,5 V~4 V Ingresso batteria (BAT IN): 3,7 V Corrente di carica massima della batteria al litio: 100 mA@USB IN；70 mA@SOLAR IN Soglia di protezione da sovraccarico: 4,2 V Soglia di protezione da scarica eccessiva: Alimentazione regolata da 3,1 V: 3,3 V 90 mA@BAT IN Corrente di riposo da 3,7 V: Funzioni di protezione BAT IN: Protezioni da sovraccarico/sovraccarico/connessione inversa OUT: Protezioni da cortocircuito/sovracorrente Temperatura di funzionamento: -40℃～85℃ Dimensioni: 30,0 mm*30,0 mm Pannello solare 2 V 160 mA Tensione nominale (V MP): Corrente nominale 2 V (I MP): 160 mA Tensione a circuito aperto (I OC): 2,4 V Corrente di corto circuito (I SC): 190mA Materiale cella solare: Silicio monocristallino Altre caratteristiche: Impermeabile, resistente all’olio e alla corrosione Dimensioni: 50mm*50mm Elenco di spedizione Gestione energia solare Micro x1 Pannello solare in silicio monocristallino 2V 160mA 50*50mm x1 Cavo conduttore singolo rosso 15 cm 24AWG x2 Cavo conduttore singolo nero 15 cm 24AWG x2 PH2.0-2P Cavo di alimentazione maschio 15 cm x1 XH2.54-2P Intestazione x2 Documenti Prodotto wiki Schema Diagramma dimensionale Progetti Progetto 1. Modulo Arduino GSM Temperatura pollame Introduzione al progetto: Questo autore ha utilizzato il modulo Arduino GSM e DHT11 per ottenere informazioni su temperatura e umidità tramite SMS e ha dato priorità al basso consumo energetico. Ha alimentato l’Arduino (FireBeetle) con un pannello solare e una batteria LiPo. Ha condiviso tutti i dettagli in modo che tu possa realizzare il progetto.
