micro: scheda di espansione IO - MBT0005 | DFRobot

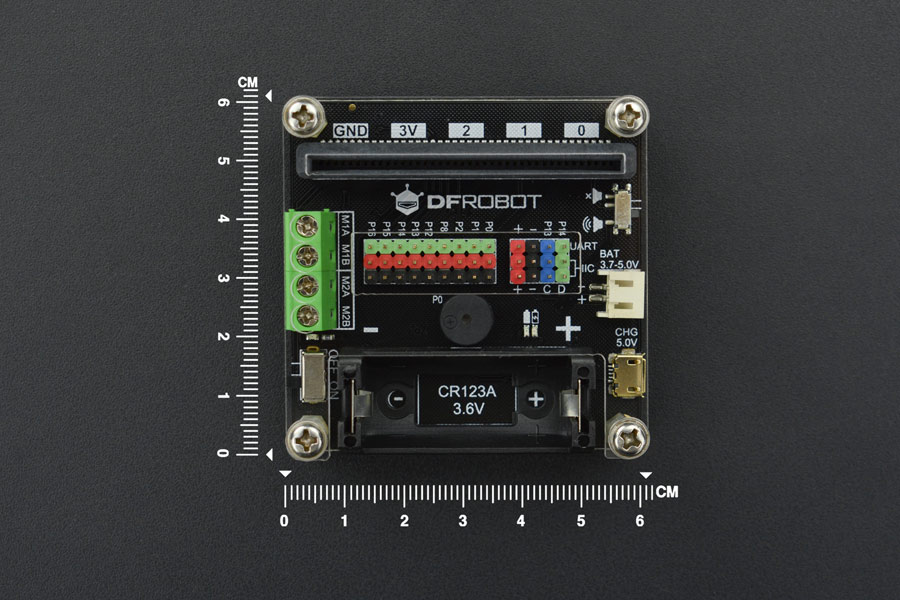

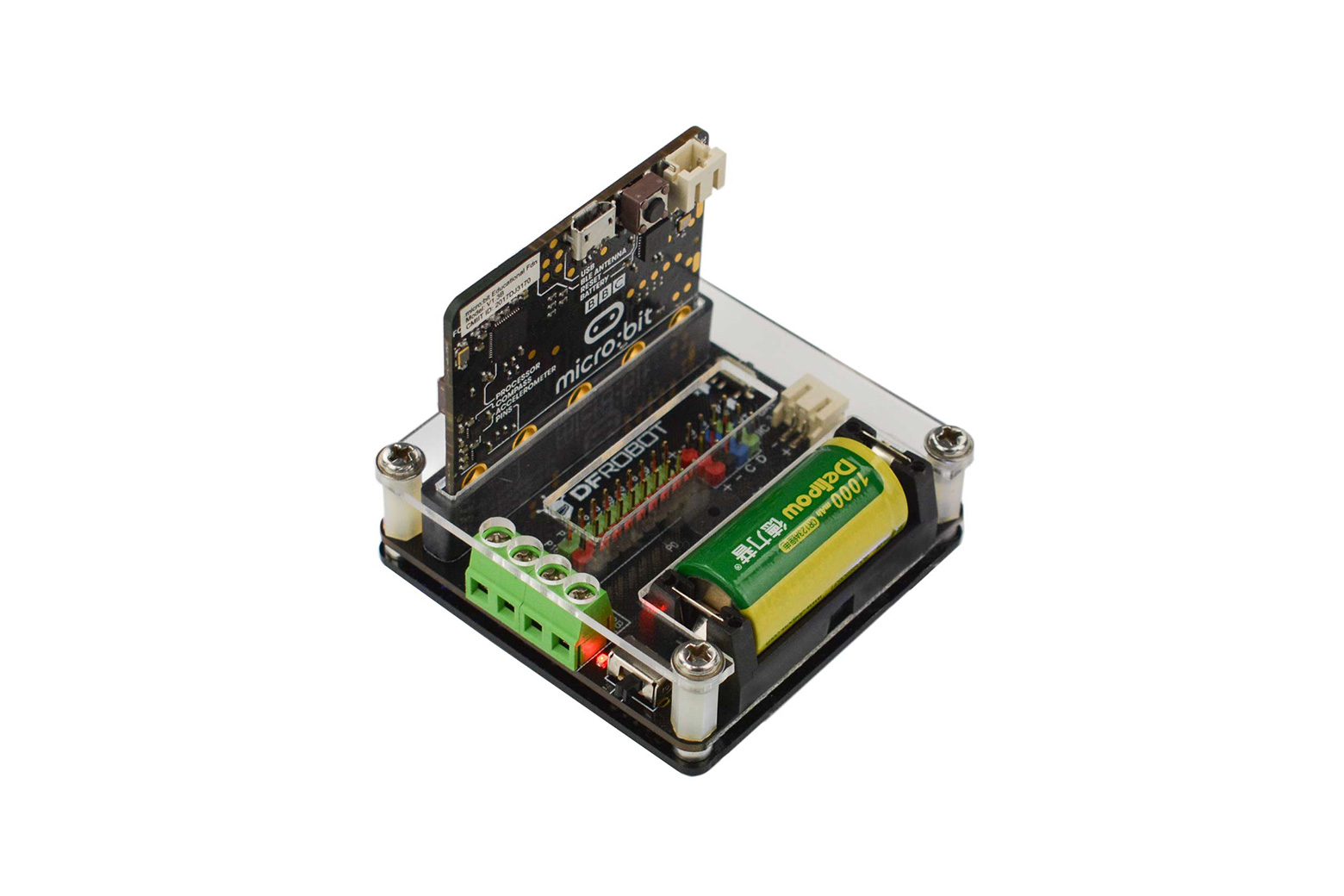

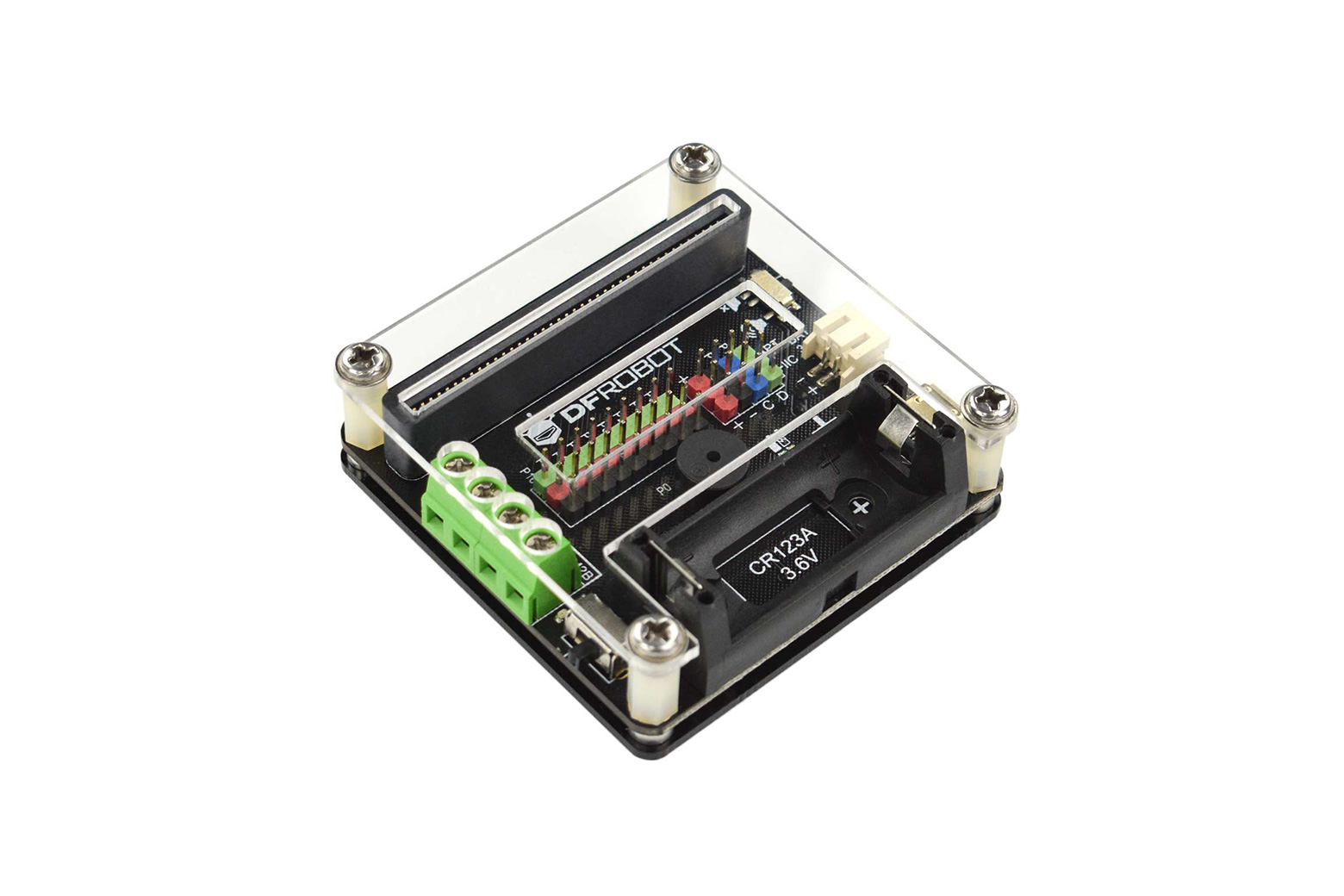

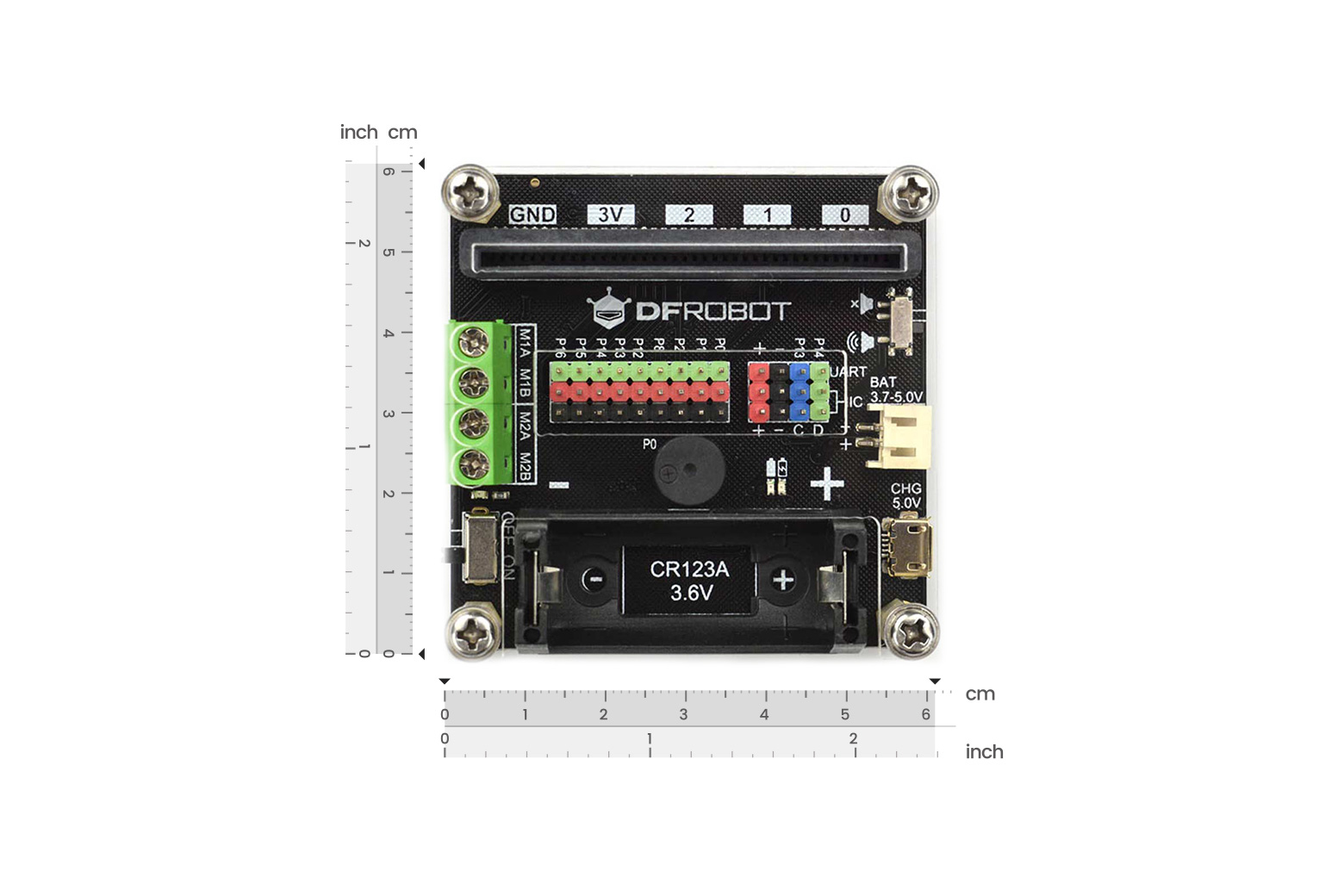

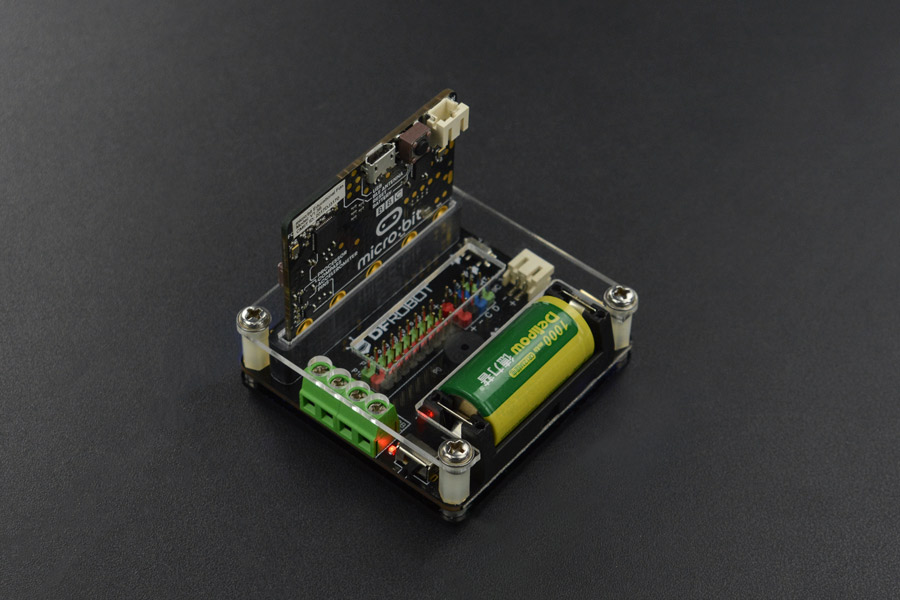

Introduzione micro: IO-BOX è una scheda di espansione multifunzionale micro:bit con batteria agli ioni di litio integrata, aspetto delicato e facile da usare. Abbiamo integrato numerose funzioni sulla scheda da 6 cm×6 cm come motore driver a 2 vie, porta IO a 9 vie, porta I2C a 2 vie, porta seriale a 1 via, cicalino a 1 via, scatola batteria agli ioni di litio, circuito di carica, interfaccia di alimentazione di emergenza, ecc. Progettiamo una copertura protettiva esterna per il prodotto per renderlo più durevole e indistruttibile. Inoltre, abbiamo prestato molta attenzione anche alla sicurezza dell’utilizzo del prodotto, soprattutto quando la maggior parte degli utenti sono bambini. Sul mercato, attualmente, alcuni produttori adottano la batteria 18650 per i propri prodotti. Tuttavia, questo tipo di batteria presenta rischi di esplosione per le persone a causa della sua elevata capacità e delle sue grandi dimensioni. Pertanto, dopo un test a lungo termine, abbiamo selezionato la batteria ricaricabile al litio CR123A da 3,6 V da 1000 mA. Questo tipo di batteria è caratterizzato da dimensioni ridotte, elevata capacità ed elevata sicurezza. Inoltre, abbiamo impostato la protezione da cortocircuito e connessione inversa per migliorare ulteriormente la sicurezza nell’utilizzo della batteria agli ioni di litio. Per fornire un’alimentazione elettrica stabile, utilizziamo una soluzione di gestione dell’energia boost-buck ad alto costo. Come sappiamo, la corrente istantanea di un motore può raggiungere 1 A all’istante di avviamento, il che rappresenta una grande sfida per l’alimentazione. Quindi abbiamo effettuato appositamente un test rigoroso sul nostro prodotto: facciamo in modo che due motori TT continuino a ruotare avanti e indietro continuamente e, anche in tali condizioni, la scheda e il motore possono ancora funzionare per circa 1,5 ore fino all’esaurimento della batteria. Nel funzionamento normale, la batteria può funzionare per oltre 6 ore. Caratteristiche Specifiche della batteria supportata: Batteria agli ioni di litio CR123A da 1.000 mA (batterie di questo tipo sono in vendita) Tempo medio di utilizzo continuo: 6 ore (il tempo effettivo può differire dalla descrizione a causa delle diverse situazioni di utilizzo) Alimentazione esterna: 3,7 V~5 V (è in vendita un supporto ausiliario per 3 batterie AA) Interfaccia di ricarica: microUSB 5 V Computer di supporto Ricarica USB e caricatore per telefono cellulare Tensione motore supportata: 3 V ~ 6 V Specifica Tensione di alimentazione: 4,5-5,5 V Tipo di batteria: Batteria ricaricabile agli ioni di litio CR123A da 3,6 V Interruttore di alimentazione: 1 Corrente di carica: 350 mA Tempo di ricarica: 2,5 ore Tensione di uscita digitale: 0 V/3,3 V Tensione di ingresso analogico: 0~3,3 V CC Cicalino integrato: 1 via (PO) Interruttore cicalino: 1 Interfaccia motore: 2 vie (I2C) Micro: Interfaccia bit: 9 vie (P0, P1, P2, P8, P12, P13, P14, P15, P16) Interfaccia I2C: UART a 2 vie Interfaccia: 1 via Dimensioni: 61×61mm/2.40×2.40” Lista di spedizione Micro: IO-BOX x1 Documenti Wiki del prodotto
