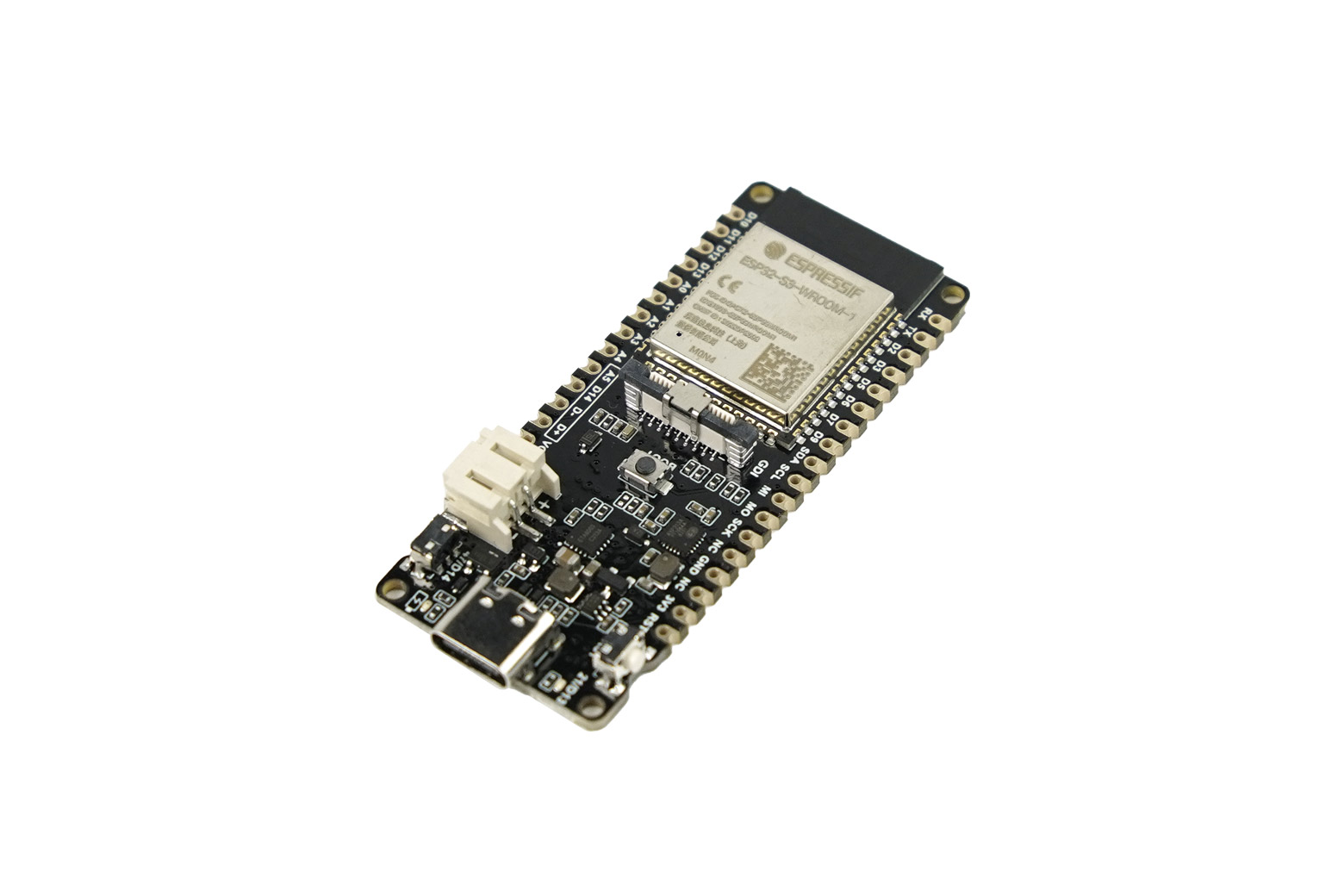

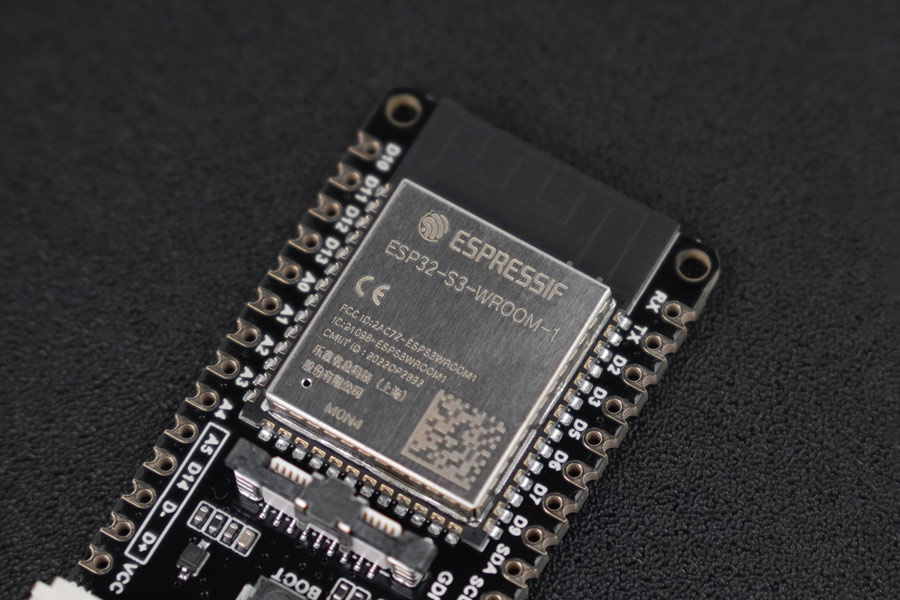

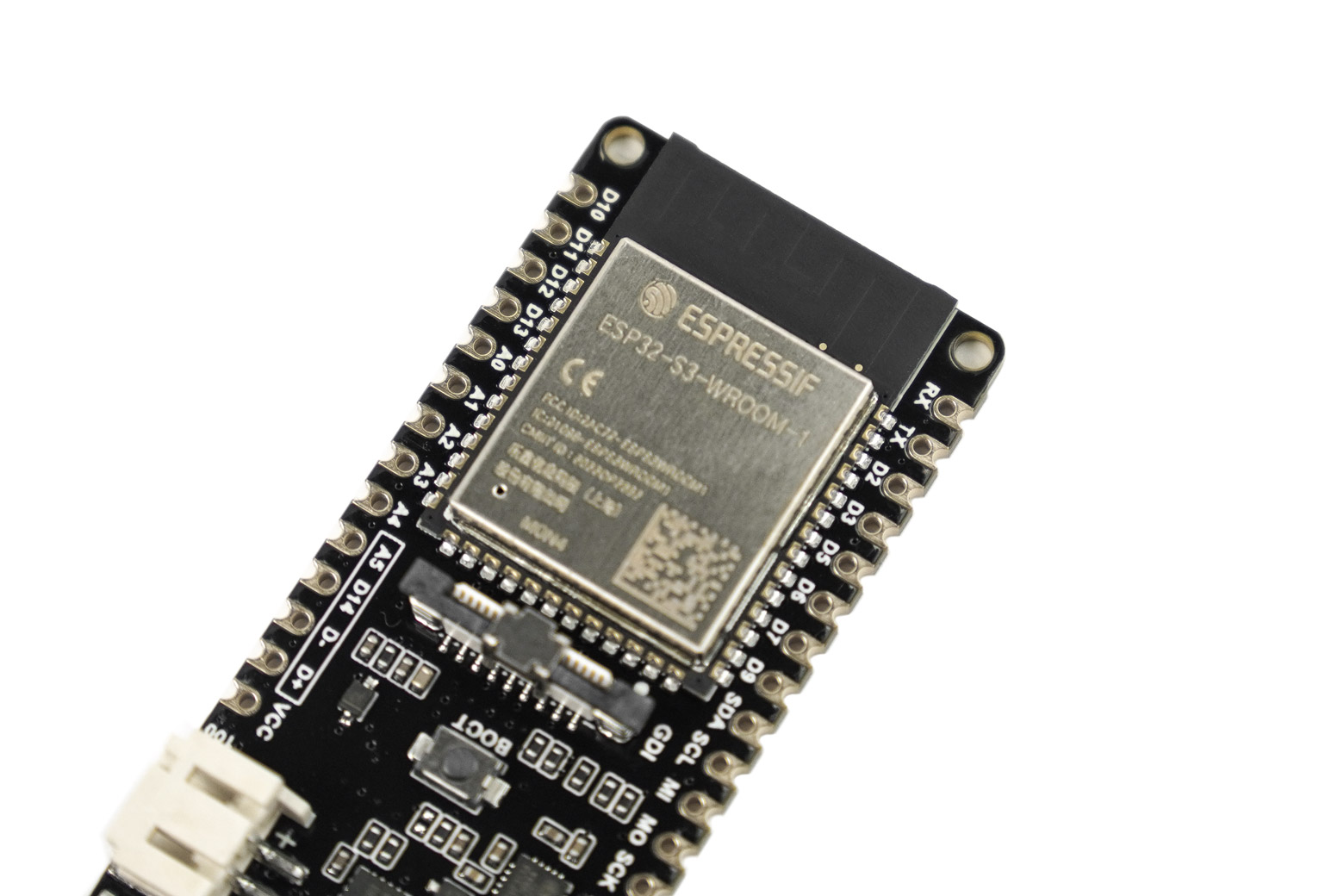

Introduzione FireBeetle 2 ESP32-S3 (N4) è una scheda di controllo principale basata sul modulo ESP32-S3-WROOM-1-N4. Contiene un microprocessore Xtensa® dual-core LX7 a 32 bit con velocità fino a 240 MHz, con 512 KB SRAM e 4 MB Flash. Il processore include funzionalità di accelerazione AI. La scheda supporta la comunicazione dual-mode tramite Wi-Fi a 2,4 GHz (802.11b/g/n) e Bluetooth 5 (LE) con un’antenna integrata. È dotato di gestione dell’alimentazione della batteria agli ioni di litio integrata con ricarica. Le periferiche includono 26 pin I/O digitali, 20 canali ADC, 3 UART, 2 I2C, 2 SPI e un GDI integrato. È compatibile con Arduino IDE, ESP-IDF e MicroPython. Ricche interfacce periferiche Include 26 pin digitali, 20 canali ADC, 3 interfacce UART, 2 interfacce SPI, 2 interfacce I2C, 2 interfacce I2S, 10 ricetrasmettitori a infrarossi e 10 canali controller DMA. Inoltre, fornisce un’interfaccia display GDI integrata per soddisfare vari requisiti di connessione hardware. Panoramica della scheda Doppia modalità di alimentazione Supporta due modalità di alimentazione: USB e batteria al litio esterna e può passare automaticamente tra le due fonti di alimentazione. Inoltre, supporta anche due metodi di ricarica: USB e CC esterna, fornendo un’alimentazione stabile e affidabile. Supporto per più metodi di programmazione tra cui Arduino IDE, ESP-IDF, MicroPython, linguaggio C e Python, soddisfacendo le preferenze di programmazione di diversi sviluppatori. Design compatto, comodo da incorporare Con dimensioni di soli 25,4 mm × 60 mm, dispone di antenne Wi-Fi e Bluetooth integrate e adotta un design con foro per timbro, che semplifica l’incorporamento o l’integrazione nei prototipi PCB. Ampia gamma di scenari applicativi È adatto a vari scenari come il rinnovamento della domotica, la prototipazione di dispositivi IoT, il monitoraggio remoto IoT e il controllo remoto dei robot. Inoltre, è applicabile anche ad applicazioni di edge computing IA a basso calcolo, riconoscimento di comandi vocali, riconoscimento di testo e riconoscimento dei dati dei sensori. Inoltre, questo prodotto è una delle schede di sviluppo IoT a basso consumo della serie FireBeetle. Se non soddisfa le tue esigenze, puoi fare riferimento alla Guida alla selezione della serie FireBeetle per scegliere un modello più adatto. Nota: questo prodotto non viene fornito con un’interfaccia per fotocamera. Caratteristiche Dotato di modulo dual-core ESP32-S3-WROOM-1-N4, che supporta l’accelerazione AI. Frequenza di clock fino a 240 MHz, con SRAM da 512 KB incorporata e Flash da 4 MB. Supporta la comunicazione dual-mode di Wi-Fi e Bluetooth 5 (LE). Gestione energetica integrata, supporta la ricarica della batteria al litio. Interfaccia display GDI indipendente integrata, che consente una connessione rapida agli schermi di visualizzazione. Supporta vari metodi di programmazione come Arduino IDE, ESP-IDF e MicroPython. Design compatto e dimensioni ridotte, adatto a progetti IoT e AIoT con spazio limitato e sistemi embedded. Specifica Parametri di base Tensione in ingresso Interfaccia USB-C: 5 V CC Interfaccia PH2.0: 3,7 V Li-ion Pin VCC: 5 V CC Interfaccia: compatibile con la serie FireBeetle V2 Dimensioni modulo: 25,4 mm × 60 mm Peso: 23,4 g Informazioni hardware Processore: Xtensa® dual-core a 32 bit LX7 microprocessore Frequenza orologio: 240 MHz SRAM: 512 KB ROM: 384 KB Flash: SRAM RTC da 4 MB: 16 KB USB: interfaccia USB 2.0 OTG a piena velocità WIFI Protocollo WIFI: IEEE 802.11b/g/n Larghezza di banda WIFI: la banda da 2,4 GHz supporta la larghezza di banda da 20 MHz e 40 MHz Modalità WIFI: modalità Station, modalità SoftAP, modalità SoftAP+Station e modalità mista Frequenza WIFI: 2,4 GHz Aggregazione frame: TX/RX A-MPDU, TX/RX A-MSDU Bluetooth Protocollo Bluetooth: Bluetooth 5, Bluetooth mesh Frequenza Bluetooth: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps Pin interfaccia I/O digitale x26 SPI x2 UART x3 I2C x2 I2S x2 LED Controller PWM con 8 canali Ricetrasmettitore a infrarossi: 5 canali di trasmissione, 5 canali di ricezione 2 × ADC SAR a 12 bit, controller DMA a 20 canali, 5 canali di ricezione e 5 canali di trasmissione Elenco di spedizione FireBeetle 2 Microcontroller IoT ESP32-S3 (N4) x1 Connettore maschio con passo da 2,54 mm a 18 pin x1 Connettore femmina con passo da 2,54 mm a 18 pin x1 Connettore maschio con passo da 2,54 mm a 14 pin x1 Connettore femmina con passo da 2,54 mm a 14 pin x1 Documenti Tutorial wiki del prodotto – Primo utilizzo LED lampeggiante Tutorial di base Tutorial avanzati Tutorial per Ambiente di creazione MicroPython per MicroPython Interprete MicroPython Tutorial MicroPython ESP32-S3-WROOM-1 Scheda tecnica Scheda dati chip ESP32-S3 Schemi Dimensioni FireBeetle2 Shell stl
