Microcontrollore Arduino Leonardo – DFR0201

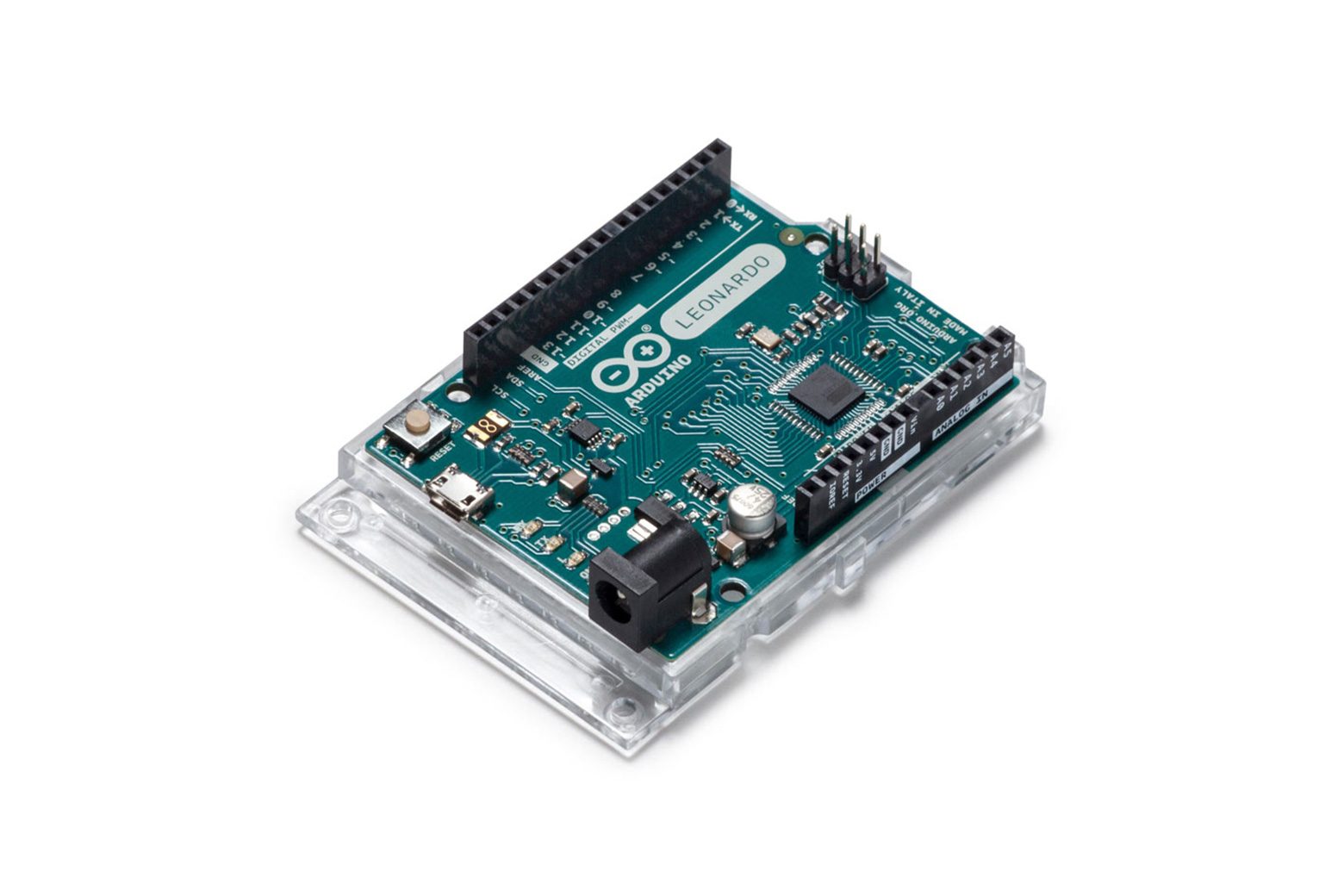

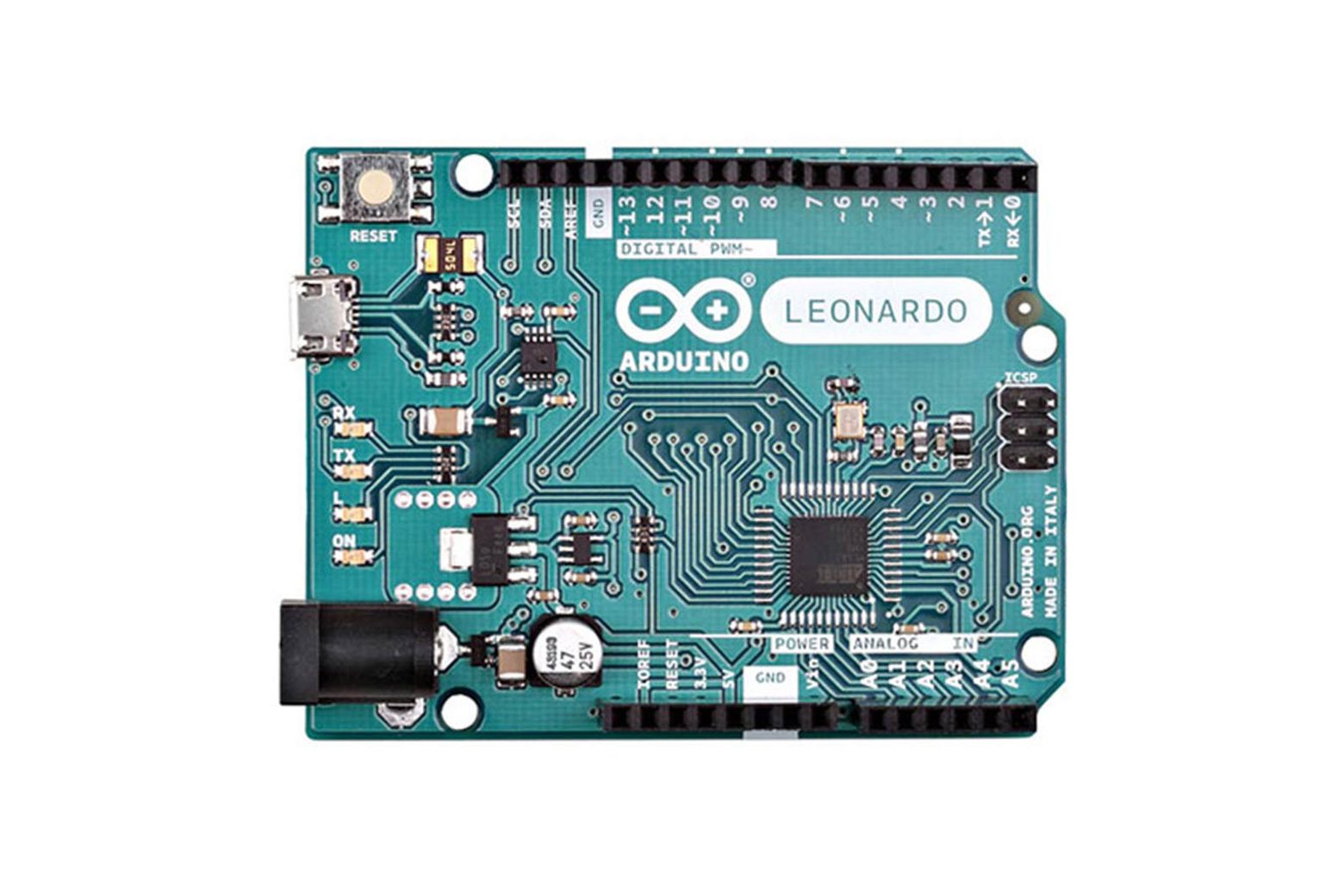

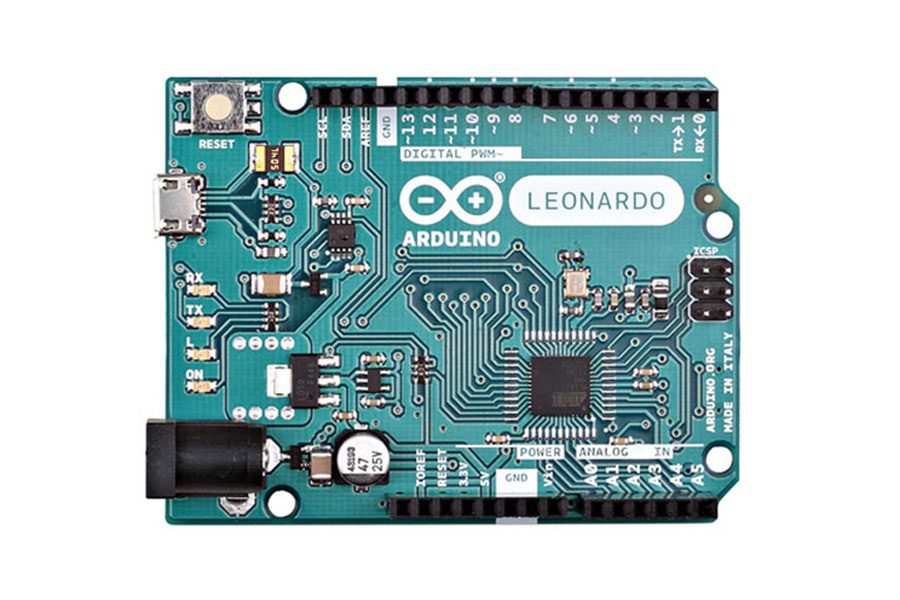

Introduzione Arduino Leonardo è una scheda microcontrollore basata su ATmega32u4. È l’ultima aggiunta alla famiglia Arduino. Questo chip ha circa la stessa quantità di flash, RAM e capacità dell’ATmega328 presente nell’Arduino UNO. Dispone di 20 pin di ingresso/uscita digitali (di cui 7 possono essere utilizzati come uscite PWM e 12 come ingressi analogici), un oscillatore a cristallo da 16 MHz, una connessione micro USB, un jack di alimentazione, un header ICSP e un pulsante di reset. Contiene tutto il necessario per supportare il microcontrollore; per iniziare è sufficiente collegarlo a un computer con un cavo USB o alimentarlo con un adattatore CA-CC o una batteria. La Leonardo differisce da tutte le schede precedenti in quanto l’ATmega32u4 ha la comunicazione USB integrata, eliminando la necessità di un processore secondario. Ciò consente al Leonardo di apparire a un computer collegato come un mouse e una tastiera, oltre a una porta seriale/COM virtuale (CDC). Ha anche altre implicazioni per il comportamento del consiglio; questi sono dettagliati nella pagina introduttiva di questa bacheca. Questa versione di Leonardo viene fornita con tutte le intestazioni allegate per un’esperienza facile da usare. Avviso: questa scheda è supportata solo nell’ultimo Arduino IDE 1.0.1, quindi sarà necessario aggiornare anche l’IDE. Specifiche Voltaggio in ingresso (consigliato): 7-12 V Voltaggio in ingresso (limiti): 6-20 V Microcontrollore: ATmega32u4 Voltaggio operativo: 5 V Interfaccia: Micro USB Pin I/O digitali: 20 Canali PWM: 7 Canali di ingresso analogici: 12 Corrente CC per Pin I/O: 40 mA Corrente CC per Pin 3,3 V: 50 mA Memoria flash 32 KB (ATmega32u4) di cui 4 KB utilizzati dal bootloader SRAM: 2,5 KB (ATmega32u4) EEPROM: 1 KB (ATmega32u4) Velocità clock 16 MHz Dimensioni: 70x55x14 mm (2,76″x2,17″x0,55″) Peso: circa 20 g Lista di spedizione Arduino Leonardo con intestazioni x1 Documenti Guida ufficiale alla selezione della scheda Arduino Scheda tecnica Atmega32u4 Schema file Leonardo Eagle Prodotto Pagina Sito Arduino Forum Arduino
