MIDI Shield (compatibile con Arduino)(fuori produzione) – DFR0157

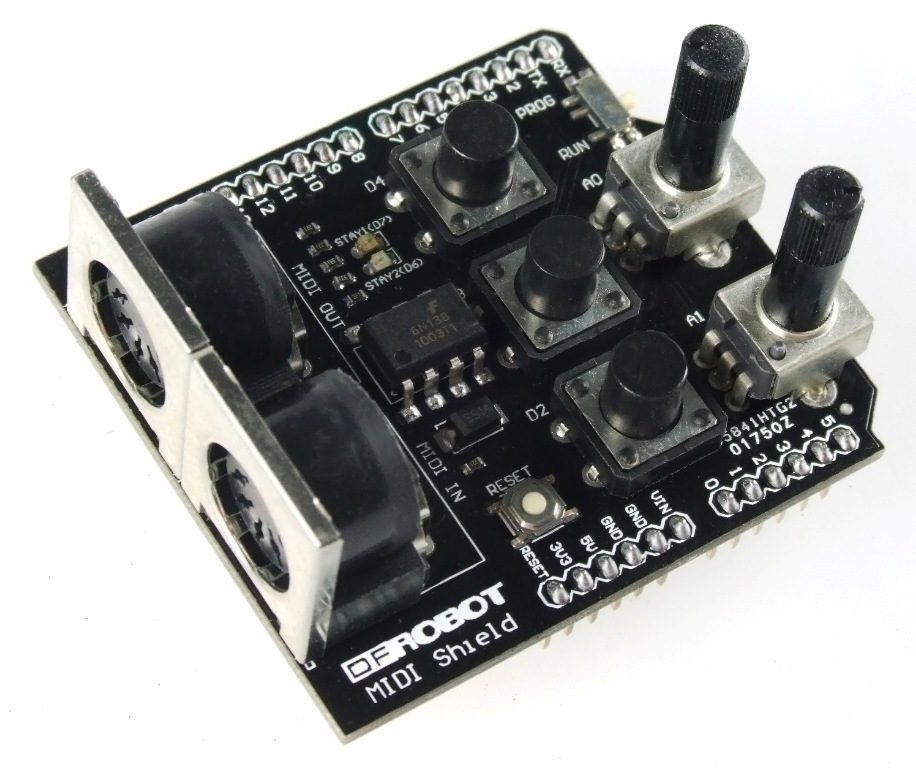

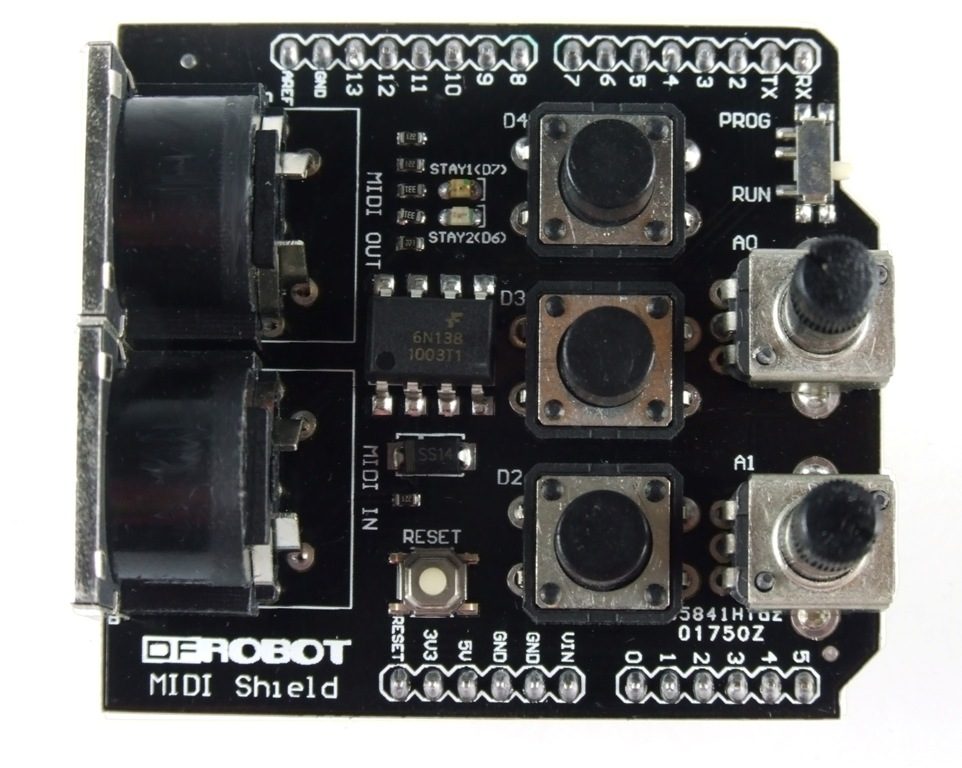

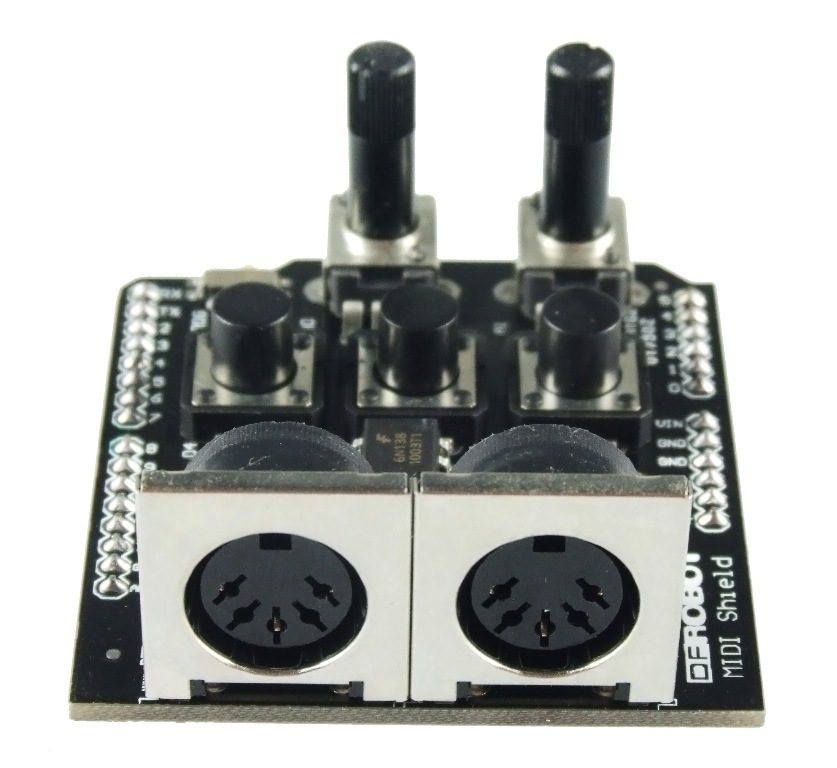

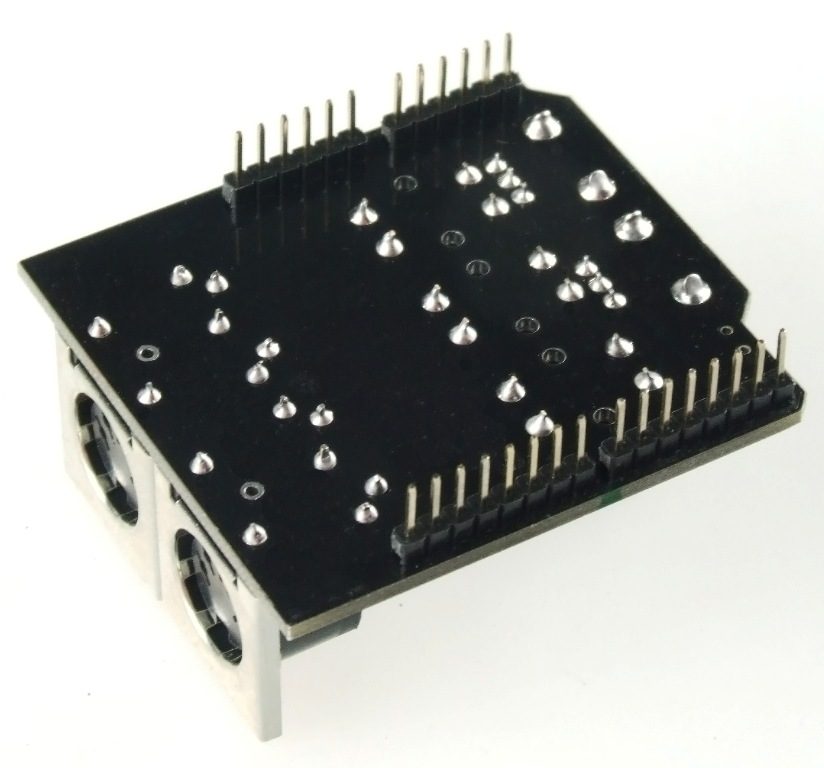

Introduzione MIDI Shield è fuori produzione. Consigliamo Arduino Shields in sostituzione dove potresti trovare altri prodotti interessati. La scheda MIDI Shield fornisce al tuo Arduino l’accesso al potente protocollo di comunicazione MIDI, così puoi controllare sintetizzatori, sequenziatori e altri dispositivi musicali. Il protocollo MIDI condivide molte somiglianze con le interfacce seriali asincrone standard, quindi puoi utilizzare i pin UART del tuo Arduino per inviare e ricevere messaggi di eventi MIDI. Il MIDI Shield fornisce una porta MIDI-IN optoisolata e una porta MIDI-OUT. Il MIDI Shield può essere montato direttamente su un Arduino, collegando il MIDI-IN al pin RX dell’hardware di Arduino e il MIDI-OUT a TX. I potenziometri sono collegati ai pin analogici 0 e 1 e possono essere utilizzati per controllare il volume, l’intonazione, il tono o qualsiasi altra cosa desideri. Sulla protezione sono inoltre collegati tre pulsanti temporanei (collegati a D2-4), un pulsante di ripristino e LED statistici verde e rosso. L’interruttore RUN/PROG consente di programmare Arduino tramite seriale senza dover rimuovere lo scudo. Specifiche utilizzo pin: 3 pin digitali (D2-4) e 2 pin analogici (A0-1) Interfaccia: TTL (TX/RX) Dimensioni: 2,33 x 2,10 x 1,18 pollici (60 x 53,5 x 30 mm) Documenti Wiki Arduino Libreria codici di esempio (20/05/2011) Libreria aggiornata Tutorial MIDI Arduino Progetto Arduino Elenco spedizioni MIDI Shield (1 unità)
