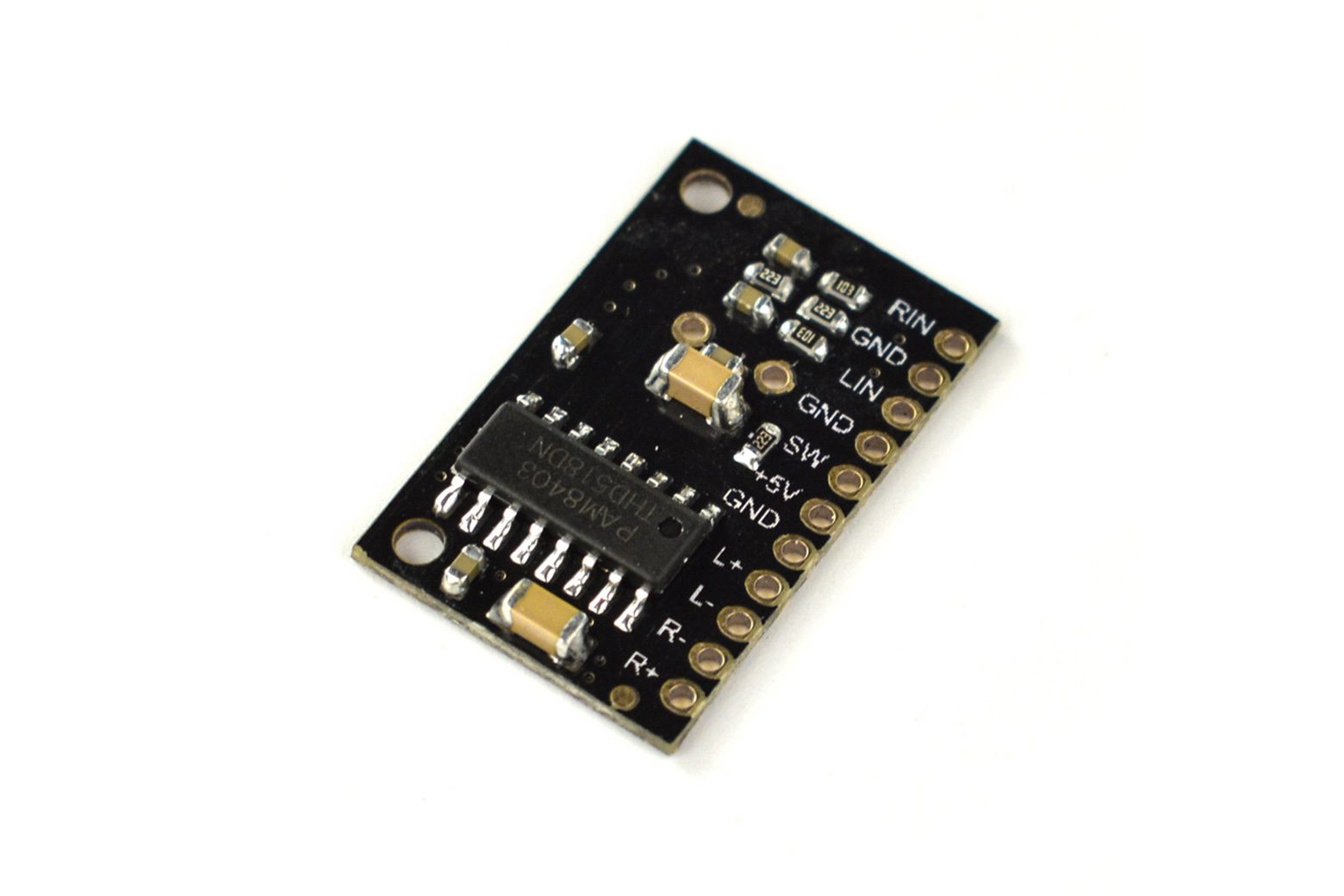

Mini amplificatore audio stereo da 3 W (W2) – DFR0119

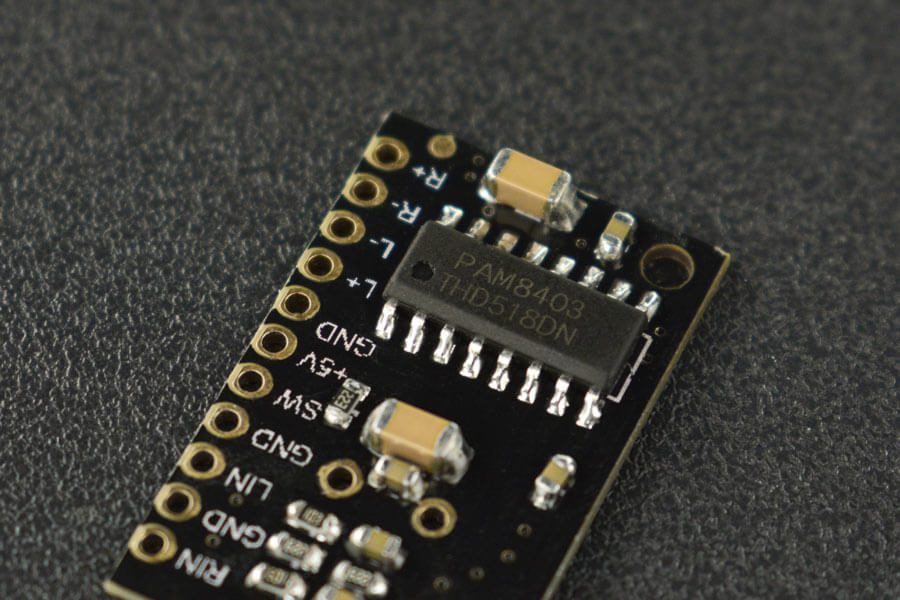

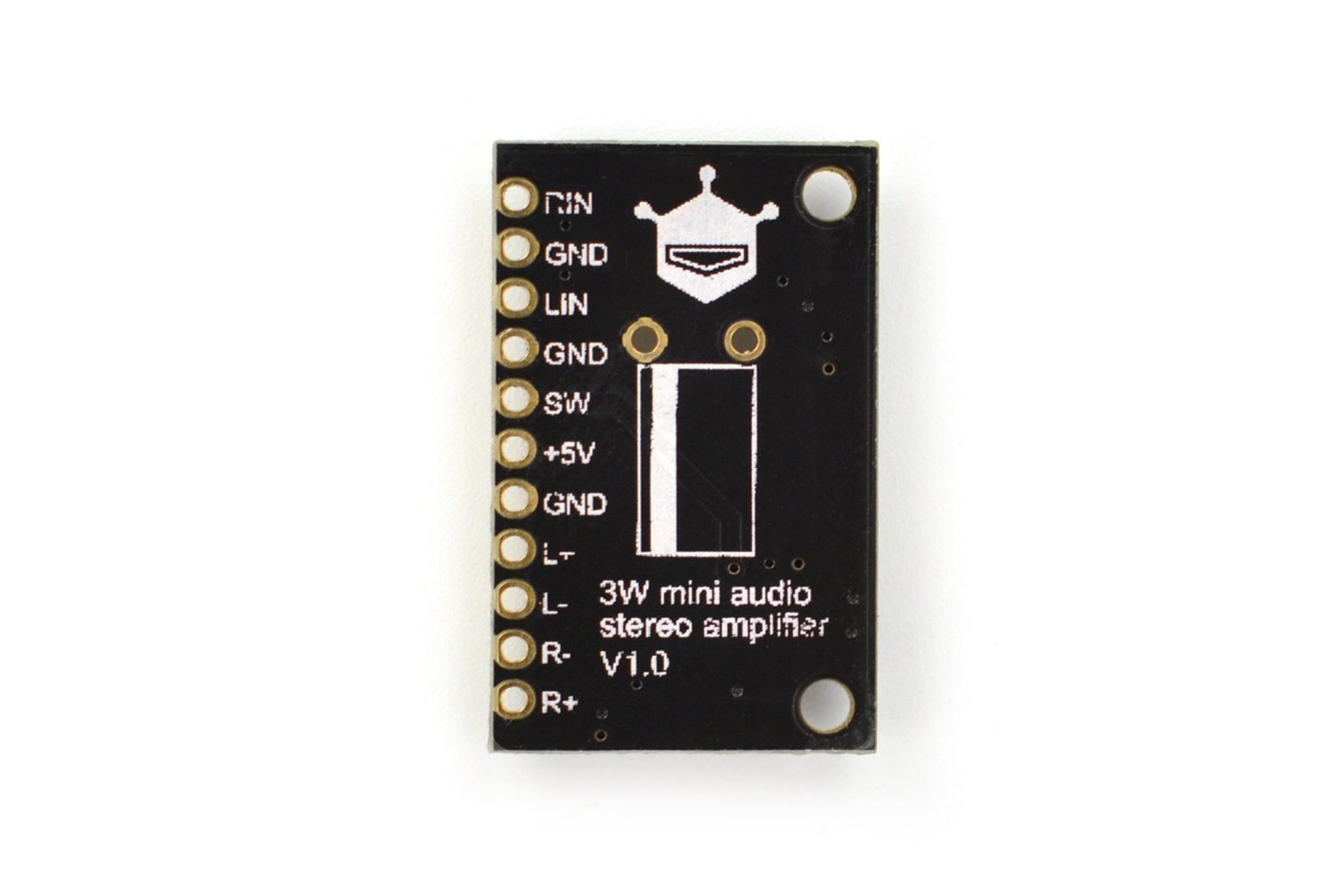

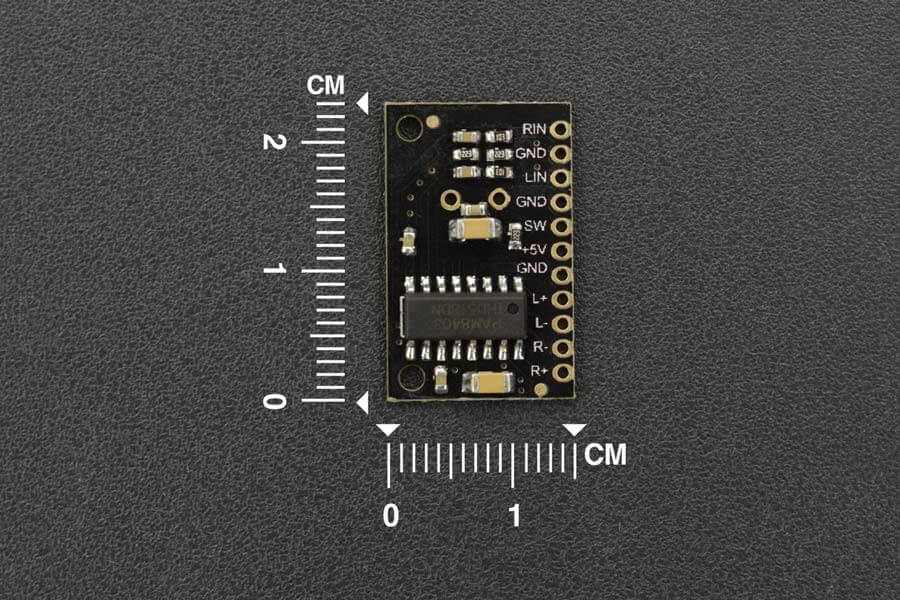

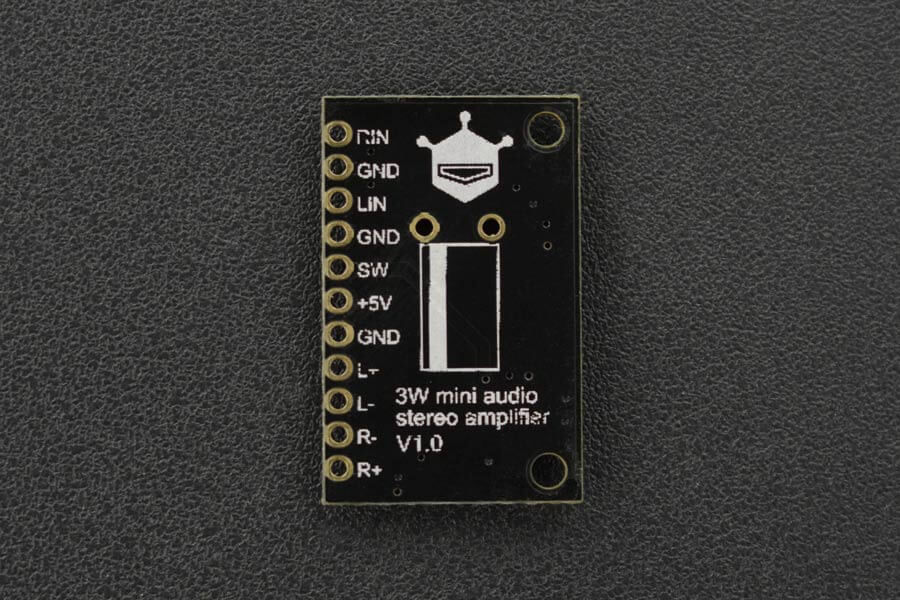

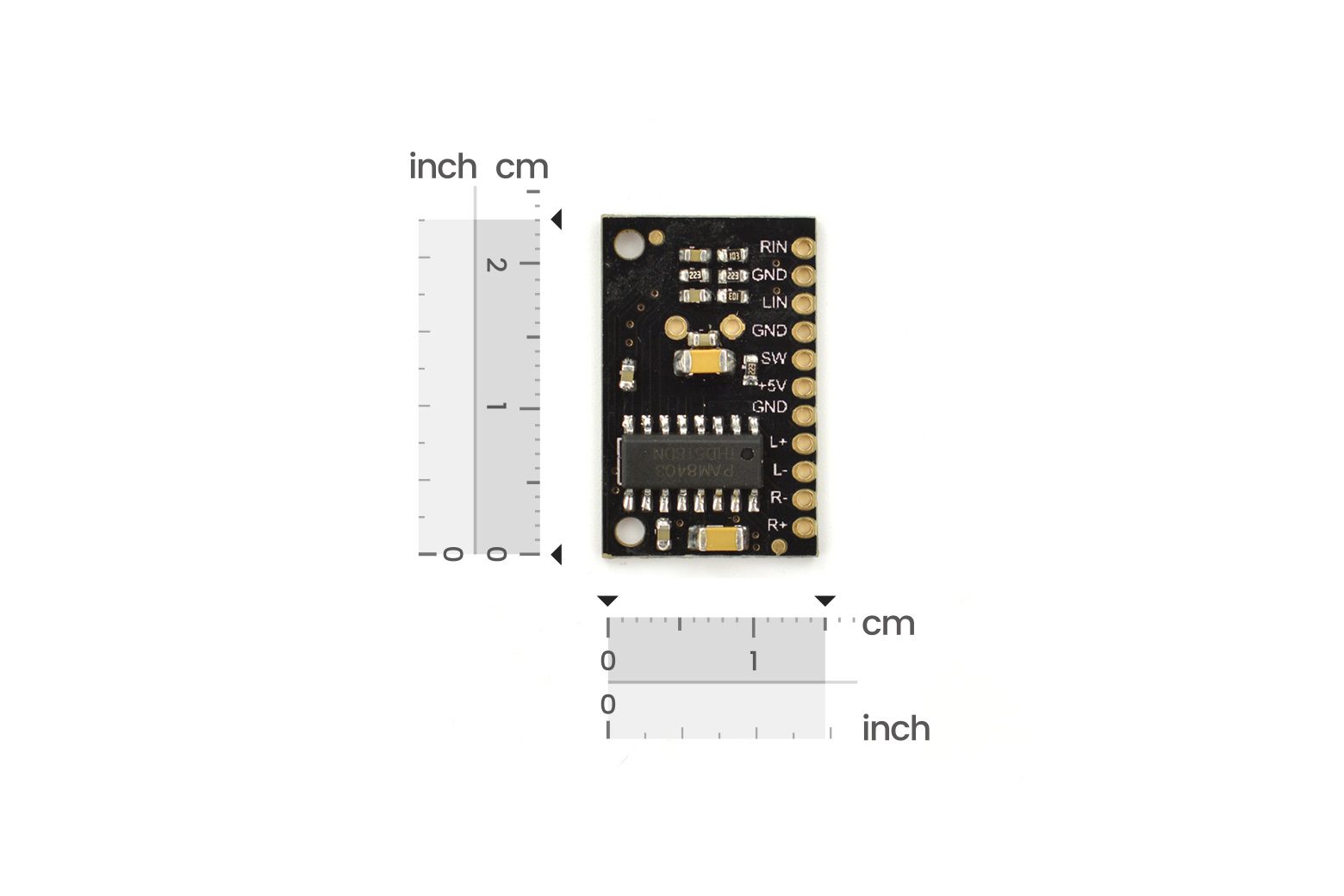

Introduzione Questo è un mini amplificatore audio stereo di DFRobot. Dispone di canali sinistro e destro che possono realizzare un suono surround stereo. Il modulo ha un corpo mini e un passo dei pin da 2 mm, comodo per essere incorporato in qualsiasi dispositivo. Utilizzando un altoparlante stereo chiuso (FIT0502), è possibile controllare direttamente l’amplificatore audio senza programmazione. Il mini amplificatore audio stereo ha due modalità: modalità di sospensione e di lavoro. Quando il pin “SW” è basso (0 V), il circuito di polarizzazione dell’amplificatore verrà chiuso, quindi il modulo entra in modalità di sospensione, mentre quando il pin “SW” è alto (5 V), la modalità di lavoro viene attivata. L’amplificatore audio stereo è in modalità di lavoro per impostazione predefinita (il pin non è collegato). Questo mini amplificatore audio stereo può essere utilizzato in sistemi vocali robot, carillon fai-da-te, modifiche del suono. Nota: 1. I poli positivo e negativo non possono essere collegati in modo inverso. 2. I poli negativi per i canali alto e basso sono indipendenti, non collegarli insieme. 3. L’alimentazione non deve essere inferiore a 5,5 V, una tensione troppo elevata danneggerà l’IC. Diagramma di collegamento Diagramma dimensionale Specifiche Ingresso alimentazione: CC 3,6-5 V Potenza: 3 W Efficienza: >90% Dimensioni: 24,5×15,5×3 mm/0,96 x0,61 x0,12” Passo pin: 2 mm Peso: 2 g Progetti Progetto 1. Fai da te un album fotografico audio basato su FireBeetle M0 Introduzione: I miei amici hanno acquistato un album fotografico come regalo, che mi ha dato ispirazione per il mio regalo fatto a mano. Realizzerò qualcosa con un album fotografico, che ne dici di creare un album fotografico interattivo, sembra fantastico Lista di spedizione Mini amplificatore audio stereo da 3 W x1 Documenti Wiki del prodotto!
