Mini scheda di sviluppo Beetle ESP32 C6 per – DFR1117

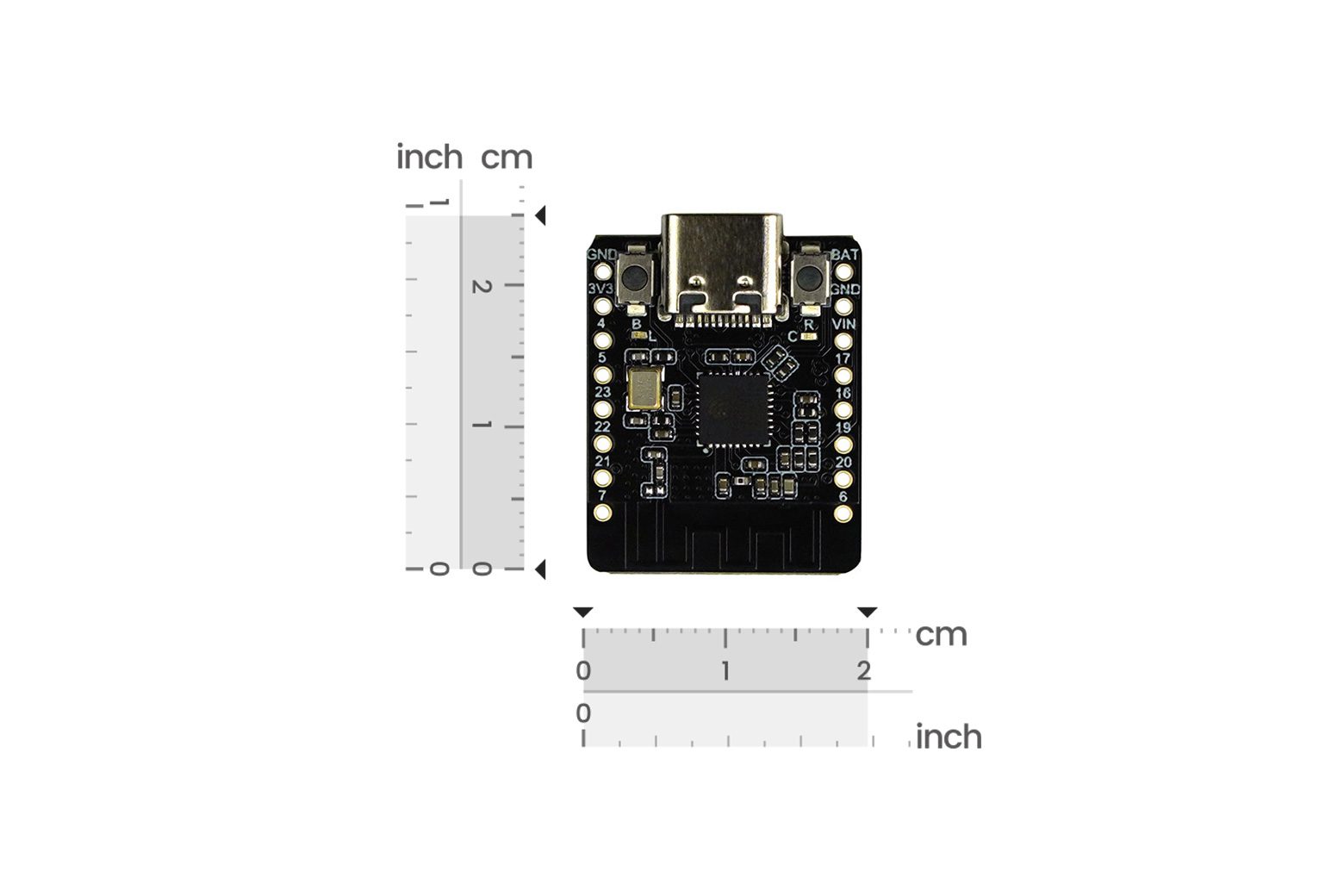

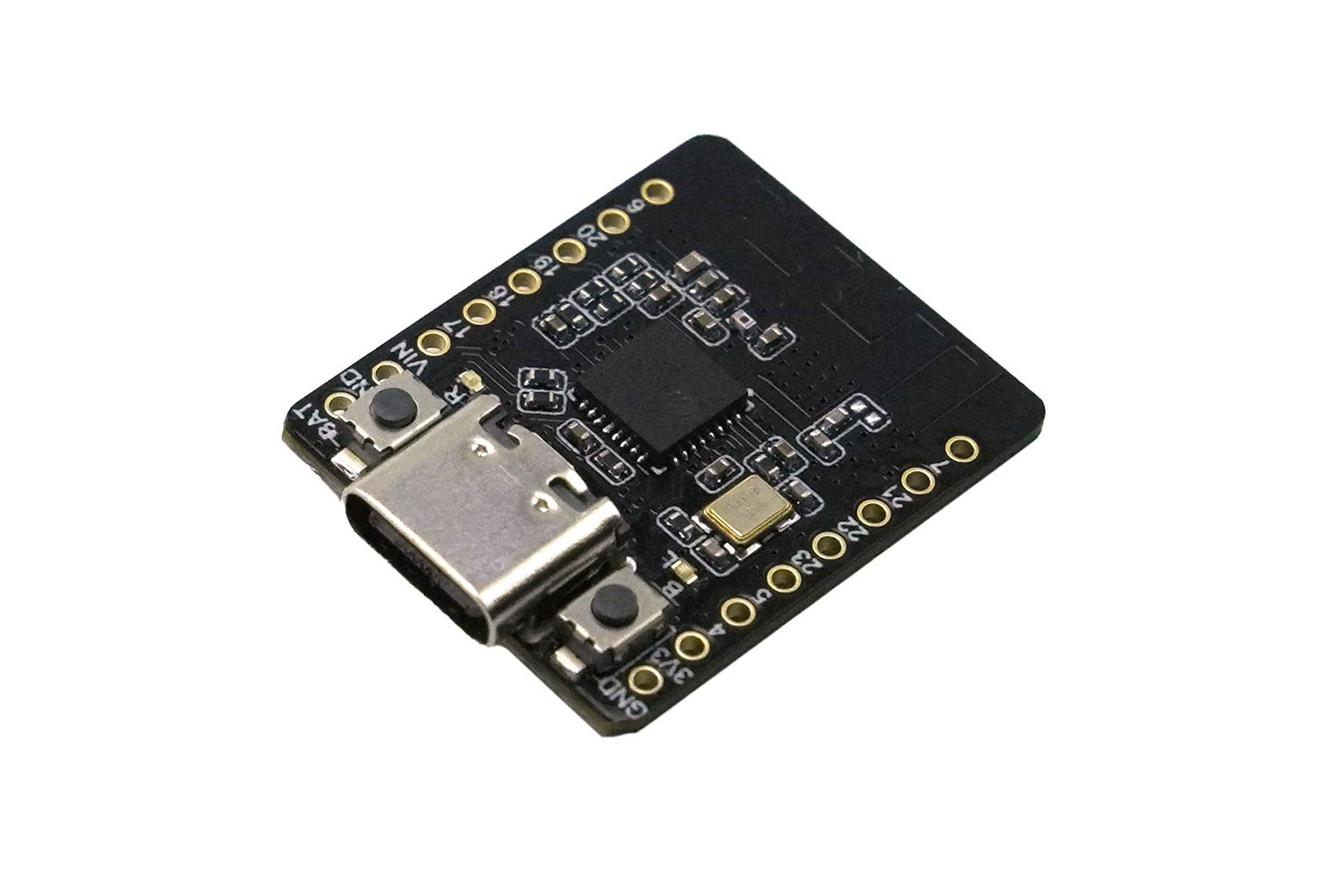

Introduzione Beetle ESP32-C6 è una scheda di sviluppo IoT Arduino a basso consumo di dimensioni mini basata sul chip ESP32-C6, caratterizzata da un design compatto con dimensioni piccole quanto una moneta (25*20,5 mm). L’ESP32-C6 è dotato di un processore RISC-V a 32 bit da 160 MHz ad alte prestazioni, che supporta protocolli di comunicazione come Wi-Fi 6, Bluetooth 5, Zigbee 3.0, Thread 1.3 e Matter. È in grado di connettersi a varie reti IoT utilizzando più protocolli di comunicazione, rendendolo ideale per l’uso come dispositivo terminale Matter. La scheda di sviluppo integra la gestione della ricarica della batteria al litio, consentendo la ricarica della batteria senza la necessità di moduli esterni. Questa caratteristica contribuisce a ridurre le dimensioni del progetto, rendendolo particolarmente adatto per applicazioni indossabili. Altamente integrato con dimensioni ultracompatte In un fattore di forma non più grande di una moneta, Beetle ESP32-C6 fornisce fino a 13 porte IO, alleviando le preoccupazioni relative all’insufficienza delle porte IO durante lo sviluppo del progetto. Il Beetle ESP32-C6 integra la gestione della ricarica delle batterie al litio, garantendo la ricarica sicura delle batterie al litio. Inoltre, questa scheda di sviluppo supporta il monitoraggio della tensione della batteria, consentendo di adottare misure proattive in caso di livelli di batteria bassi, garantendo il funzionamento continuo del dispositivo. Figura: Confronto delle dimensioni tra Beetle ESP32-C6 e il keycap Supporto di protocolli di trasmissione multipli per espandere la connettività wireless Vantando il supporto per protocolli di comunicazione multipli, Beetle ESP32-C6 espande le opzioni di connettività wireless. Supportando i protocolli Wi-Fi e Thread, consente la creazione di dispositivi terminali Matter Wi-Fi e dispositivi terminali Matter Thread, facilitando la comunicazione e la collaborazione senza soluzione di continuità tra più sistemi e piattaforme nelle configurazioni di casa intelligente. Inoltre, Beetle ESP32-C6 supporta i protocolli di comunicazione BLE (Bluetooth Low Energy), Zigbee e ora include anche il supporto per Matter, rendendolo adatto all’uso come router di confine Thread, gateway Matter o bridge Zigbee se combinato con altri MCU. Questo supporto completo per i protocolli di comunicazione garantisce che Beetle ESP32-C6 possa essere integrato in un’ampia gamma di applicazioni IoT, in particolare all’interno dell’ecosistema della casa intelligente dove l’interoperabilità e la versatilità sono fondamentali. Figura: Beetle ESP32-C6 supporta BLE, Zigbee, Wi-Fi 6 e supporto Thread Wi-Fi 6 per realizzare dispositivi IoT a bassissimo consumo energetico Con il supporto Wi-Fi 6, Beetle ESP32-C6 consente la realizzazione di dispositivi IoT a bassissimo consumo energetico. Essendo il primo chip Espressif a supportare il protocollo Wi-Fi 6 (802.11ax), offre una capacità di rete migliorata, consentendo ai dispositivi di funzionare in modo efficiente con bassa latenza. Inoltre, la tecnologia Target Wake Time (TWT) di Wi-Fi 6 riduce efficacemente il consumo energetico del dispositivo, prolungando la durata della batteria e garantendo prestazioni del dispositivo di lunga durata. Figura: Tecnologia Target Wake Time (TWT) di Wi-Fi 6 Caratteristiche Dimensioni ultracompatte: misura solo 25*20,5 mm, perfetta per progetti indossabili. Supporto multiprotocollo: dotato del chip ESP32-C6, che supporta Wi-Fi 6, Bluetooth 5 (BLE), Zigbee, Thread e Matter. Consumo energetico estremamente basso: raggiunge una corrente di sonno profondo di soli 37 µA, massimizzando la durata della batteria per i dispositivi IoT. Wi-Fi 6 Ready: latenza inferiore e consumo energetico ridotto grazie alla tecnologia Target Wake Time (TWT). Gestione integrata della batteria: la funzionalità di ricarica della batteria al litio integrata e il rilevamento della tensione forniscono informazioni in tempo reale sui livelli di potenza del dispositivo. Specifica Parametri di base Tensione operativa: 3,3 V Tipo C Tensione in ingresso: 5 V CC Tensione in ingresso VIN: 5 V CC Corrente di carica massima: 0,5 A Corrente di sospensione: 37 μA (modalità di sospensione profonda, alimentato a batteria) Temperatura di funzionamento: -10~60 ℃ Dimensioni: 25×20,5 mm/0,98×0,81″ Informazioni hardware Processore: processore single-core RISC-V Frequenza principale: 160 MHz SRAM: 512KB ROM: 320KB Flash: 4MB RTC SRAM: 16KB USB: USB 2.0 CDC WIFI Protocollo WIFI: IEEE 802.11b/g/n IEEE 802.11ax (modalità non AP solo 20 MHz) Larghezza di banda: Supporto 20 MHz e 40 MHz sulla banda a 2,4 GHz Modalità WIFI: Modalità combinata Station, SoftAP, SoftAP+Station Frequenza WIFI: 2,4 GHz Aggregazione frame: TX/RX A-MPDU, TX/RX A-MSDU Bluetooth Protocollo Bluetooth: Bluetooth 5, Bluetooth mesh Frequenza Bluetooth: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps IEEE 802.15.4 Compatibile con il protocollo IEEE 802.15.4-2015 Banda di frequenza: 2,4 GHz Velocità dati: 250 Kbps Supporta thread Porte 1.3 e Zigbee 3.0 I/O digitale x13 LED PWM 6 canali SPI x1 UART x3 (LP UART x1) I2C x2 (LP I2C x1) I2S x1 Ricetrasmettitore IR: canale di trasmissione x2, canale di ricezione x2 1 × ADC SAR a 12 bit, controller DMA a 7 canali: canale di trasmissione x3, canale di ricezione x3 Elenco di spedizione Beetle ESP32 C6 Mini scheda di sviluppo x1 10 pin-2,54 mm Intestazione pin x2 Documenti Wiki del prodotto Scheda dati chip ESP32-C6 Schemi V1.0 Schemi V1.1 Scheda dati chip RT9080 Applicazioni Badge elettronico Zaino Charm Pet Tracker Orologio elettronico Pulsante intelligente Illuminazione intelligente Progetto di progetti di dispositivi interattivi con l’uomo: capitolo 1 ESP32-C6 ST7789 2.4 Dfrobot_GDL (esempio grafico) Introduzione: in questo video impareremo come collegare un ESP32-C6 a un display ST7789 da 2,4 pollici utilizzando il codice di esempio dalla libreria DFRobot_GDL (esempio grafico), che rappresenta un modo comodo ed efficiente per sviluppare i tuoi progetti elettronici. Capitolo 2: ESP32-C6 ADC e UART Introduzione: in questo tutorial, tratteremo come utilizzare le funzionalità ADC (convertitore analogico-digitale) e UART (ricevitore/trasmettitore asincrono universale) della scheda FireBeetle 2 ESP32-C6. Progetto: Di cosa avete bisogno per una casa intelligente personale basata sulla rete Matter? Introduzione: con l’avanzare della tecnologia, le case intelligenti sono diventate parte integrante della nostra vita. Tra tutte le soluzioni per la casa intelligente, quelle basate sulla rete Matter stanno guadagnando popolarità grazie alla loro apertura, interoperabilità e sicurezza. Allora, di cosa abbiamo bisogno per configurare un sistema di casa intelligente basato su Matter? Progetto: come connettere ESP32-C6 alla rete Matter Introduzione: in questa guida utilizzeremo ESP32-C6 per creare una lampadina intelligente e integrarla in una rete Matter. Nota: la scheda di sviluppo IoT FireBeetle 2 ESP32 C6 utilizzata in questo progetto può essere completamente sostituita con Beetle ESP32-C6. Progetto: Tè alla temperatura perfetta per ore! Introduzione: questo tutorial guida gli spettatori nella creazione di uno scaldatazze utilizzando una piastra riscaldante, un sensore IR, un sensore di temperatura e un microcontrollore. Il sistema mantiene caldo il tè attivando un riscaldatore o una ventola in base alla temperatura del tè. Il video illustra anche la progettazione e l’assemblaggio del dispositivo.
