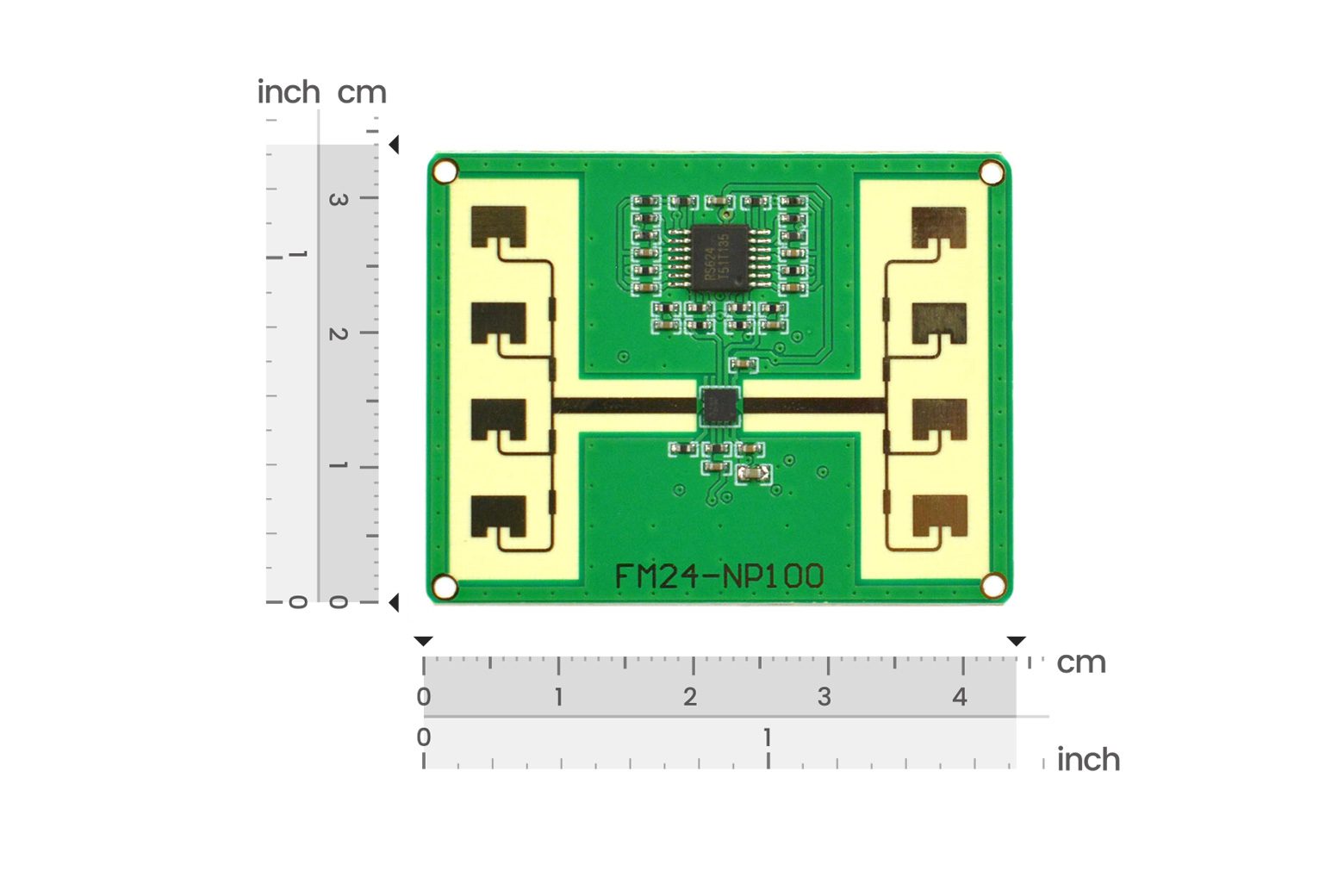

mmwave – SEN0306

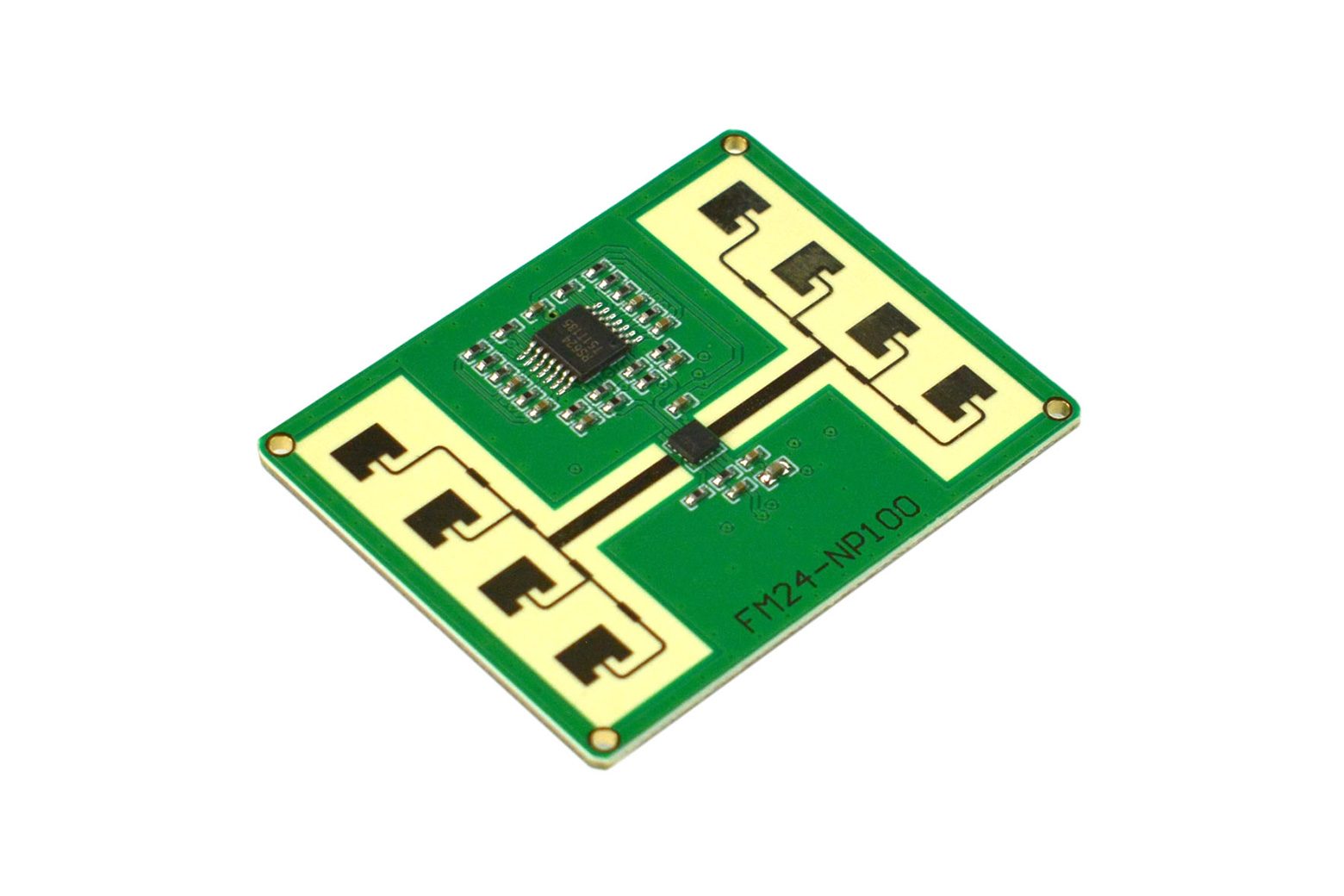

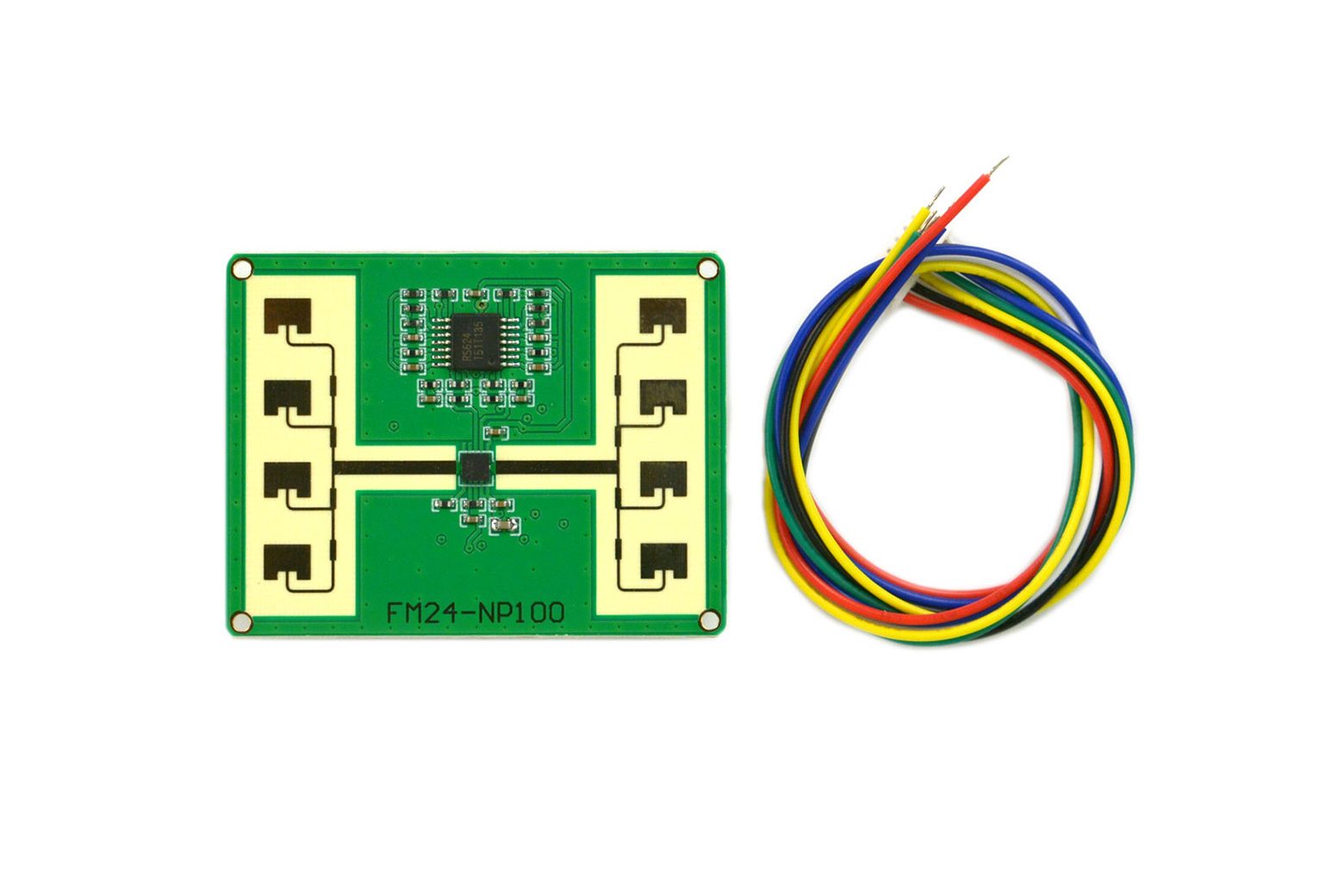

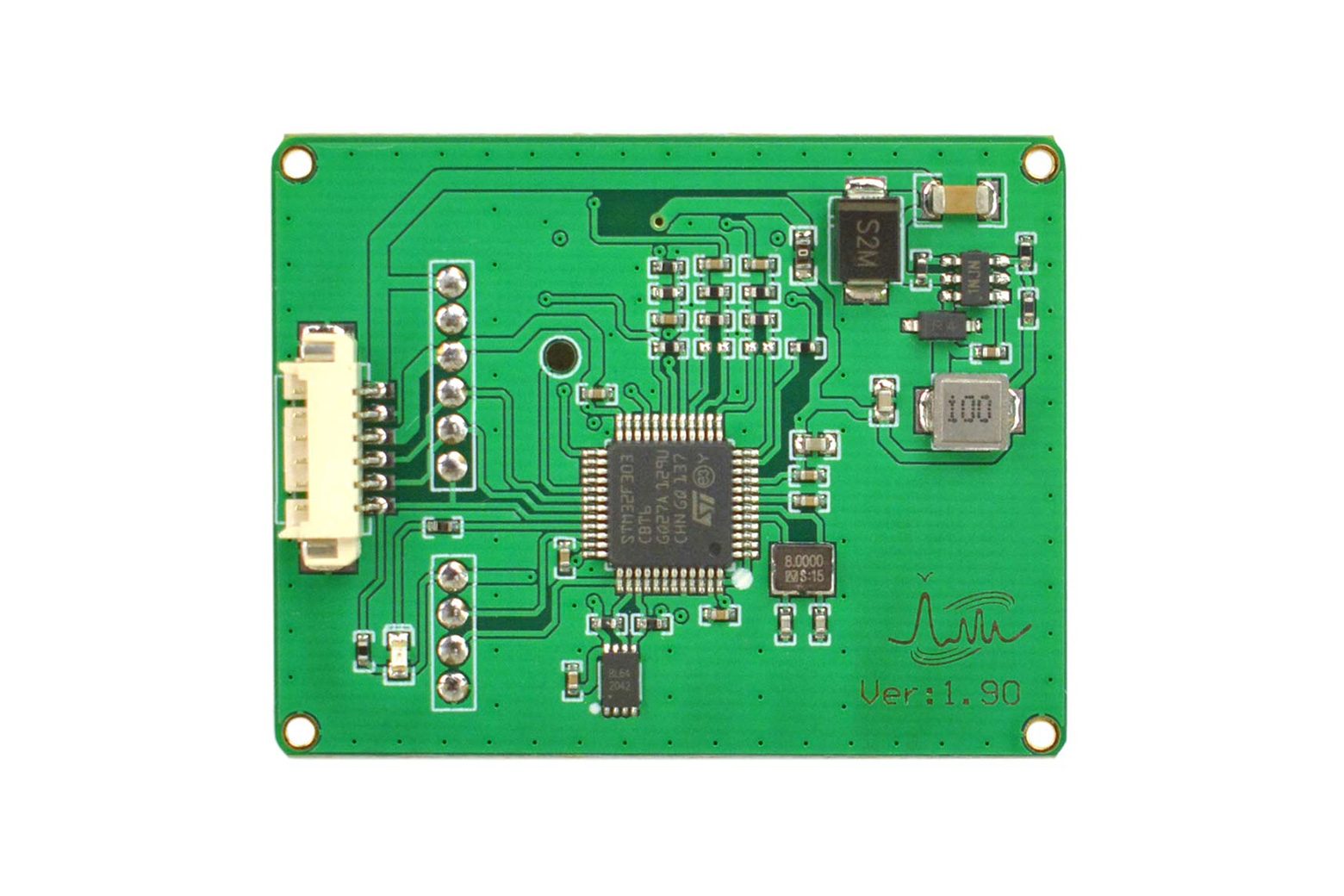

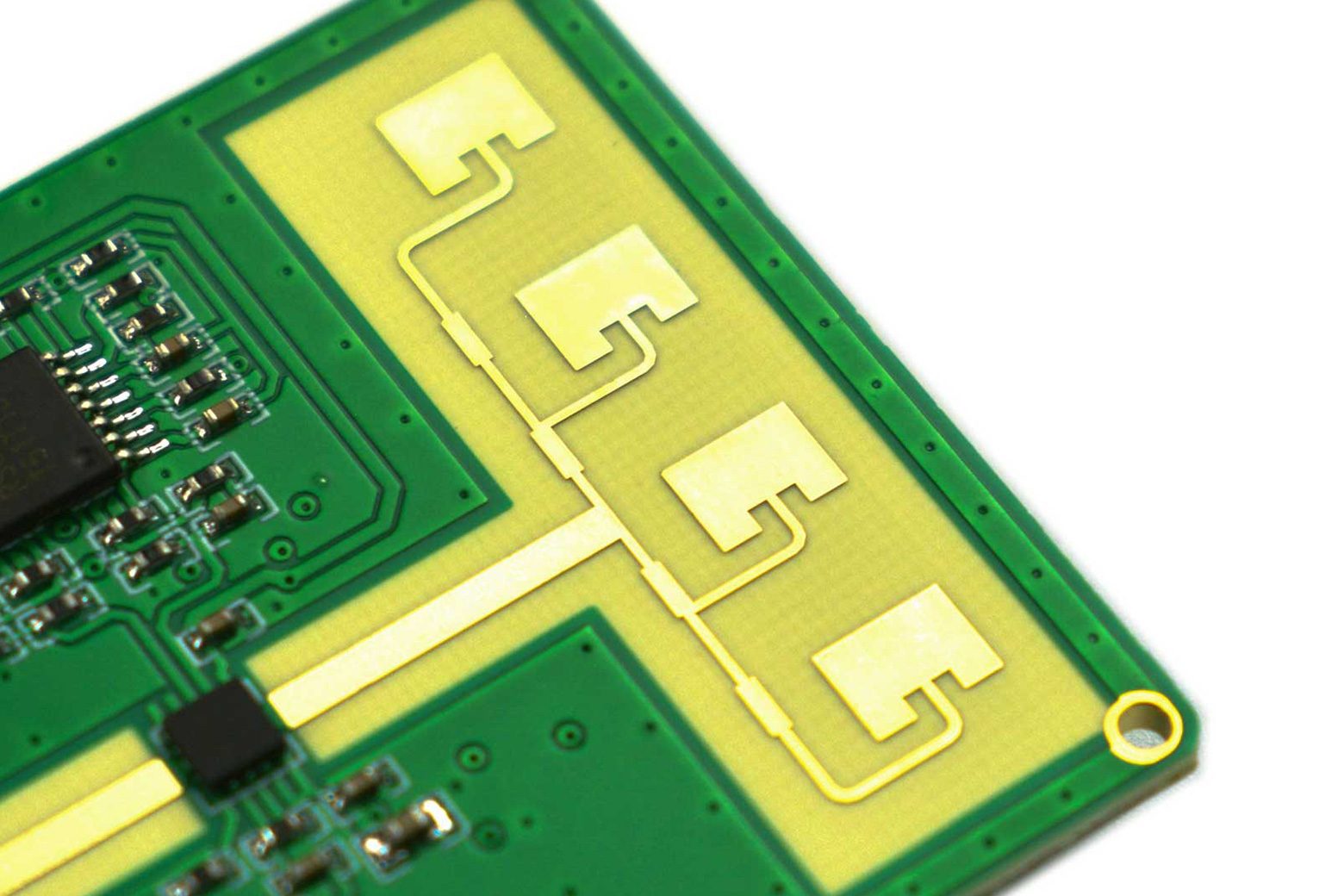

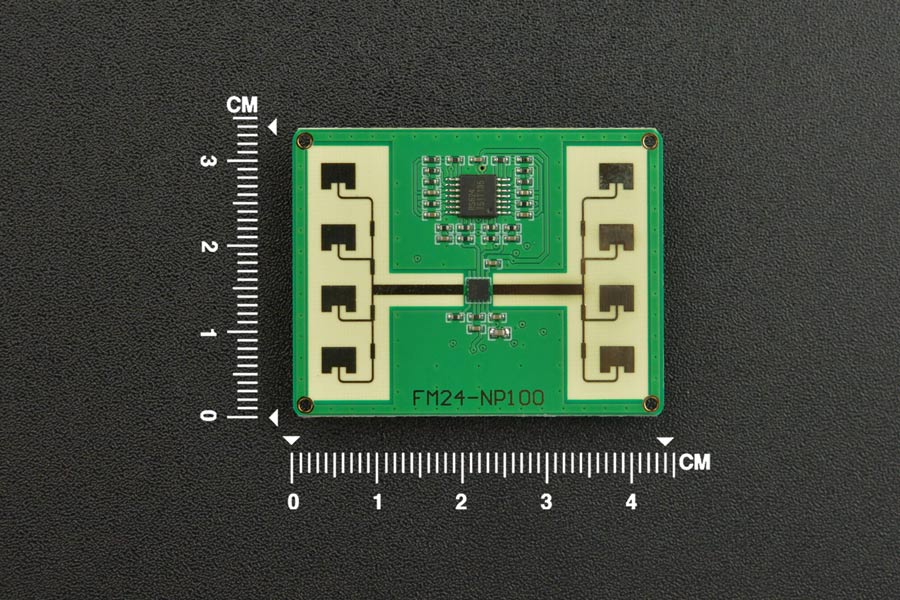

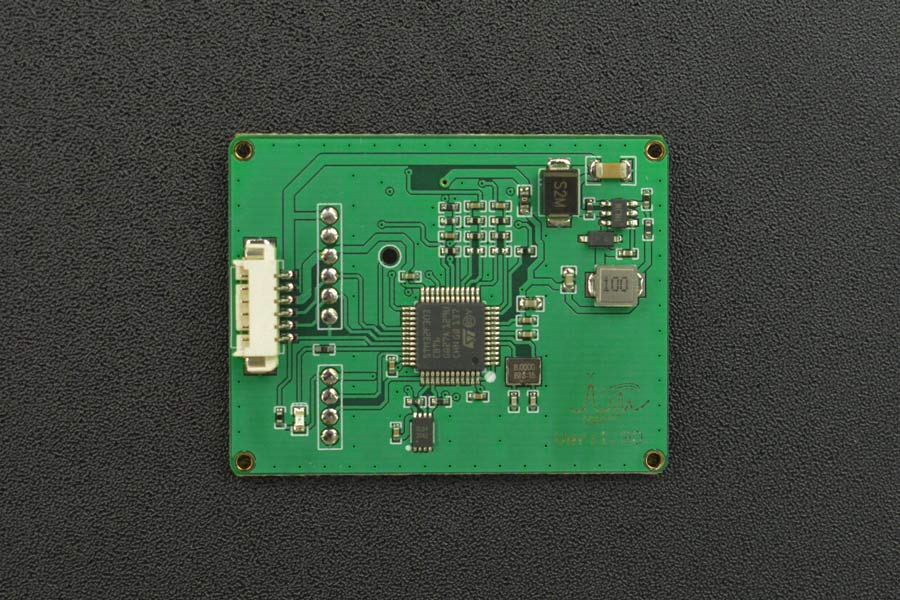

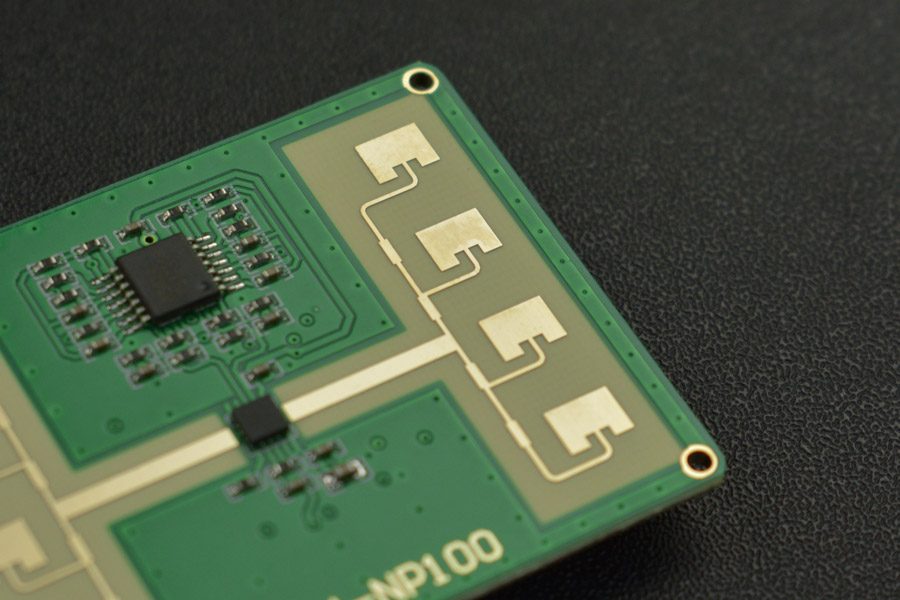

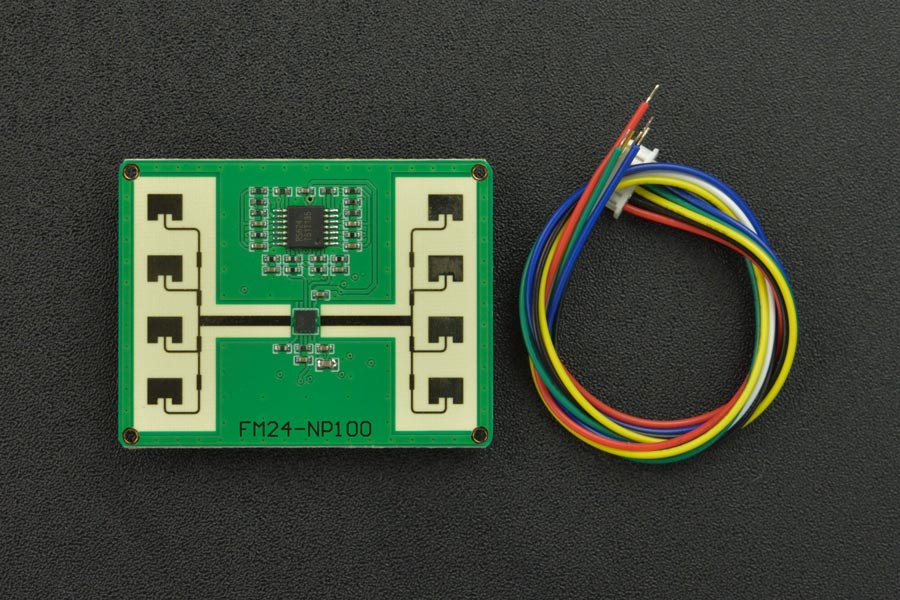

Introduzione Il sensore radar a microonde può rilevare la distanza trasmettendo e ricevendo onde radio. Rispetto ai sensori di portata e distanza di altri tipi, il sensore radar può fornire dimensioni molto più piccole, peso più leggero e raggio di rilevamento più ampio. Inoltre, il sensore può mantenere prestazioni costanti anche in ambienti difficili ed essere in grado di penetrare la maggior parte dei materiali non metallici, polvere, fumo e nebbia, ecc. Inoltre, può essere utilizzato per rilevare la distanza di più bersagli. Si tratta di un radar a onde millimetriche in banda K con antenna trasmittente e antenna ricevente isolate. Il principio del sensore di distanza radar è abbastanza semplice da capire: trasmettere e ricevere microonde per misurare la distanza dalla superficie di un oggetto. Il sensore supporta la modulazione FMCW. Tutte le unità di elaborazione del segnale del sensore radar sono integrate all’interno del prodotto, pertanto gli utenti possono ottenere direttamente la distanza tramite l’interfaccia seriale asincrona. Per il rilevamento della distanza di target multipli o per applicazioni di misurazione in condizioni speciali, gli utenti possono modificare la modalità di lavoro per ottenere ed elaborare le informazioni spettrali sulla distanza. Il sensore radar a microonde adotta la comunicazione ASI, con velocità di banda di 57600 bit/s e livello logico TTL di 3,3 V, che può comunicare direttamente con il computer superiore o altro MCU, abbreviando notevolmente il ciclo di sviluppo. Usalo con controller come Arduino per realizzare funzioni più pratiche e potenti come il sistema radar di retromarcia per auto, l’apriporta automatico, l’UAV, il rilevamento del flusso di passeggeri, il dispositivo anti-collisione. Specifiche Tensione in ingresso: 4-8 V（CC） Livello logico: 3,3 V (TTL) Corrente in ingresso: >100 mA Consumo energetico: 400 mW Velocità aggiornamento dati: 10 Hz Potenza di trasmissione: 0-10 dBm Modulazione: FMCW Dimensioni: 34 mm*44 mm*5 mm/1,34*1,73*0,20” Distanza di rilevamento: 0,5-20 m Intervallo Risoluzione: 0,01 m H－Ampiezza del fascio a metà potenza piana: 78（-3 dB） V－Ampiezza del fascio a metà potenza piana: 23（-3db） Precisione: ±0,1 m Temperatura di conservazione: -40-85℃ Temperatura di funzionamento: 0-70℃ Peso: 8 g Lista di spedizione Sensore radar a microonde da 24 GHz x1 Documenti Wiki del prodotto
