mmWave – SEN0557

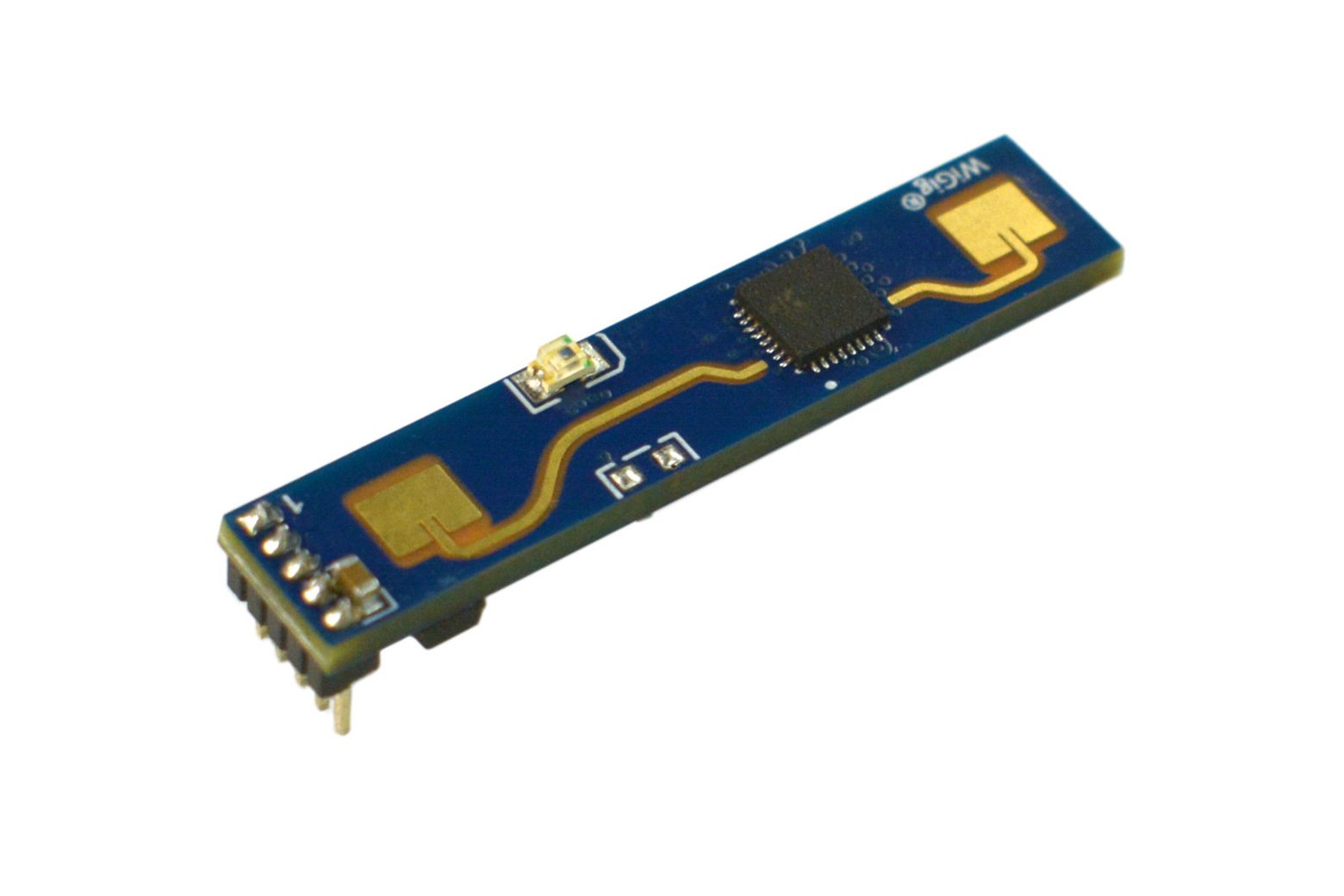

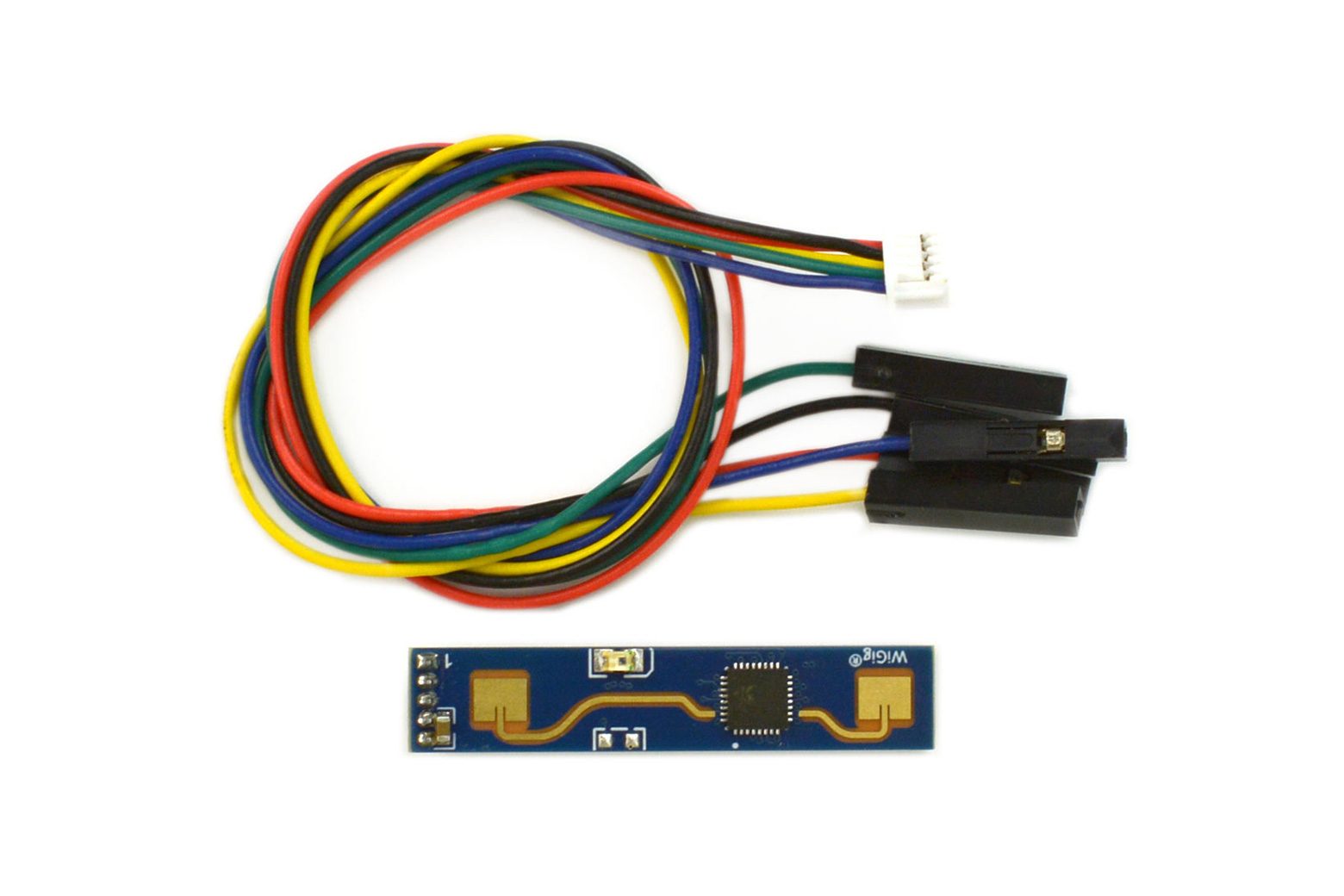

Introduzione Questo modulo radar di rilevamento della presenza umana da 24 GHz ad alta sensibilità utilizza FMCW (onda continua modulata in frequenza) per rilevare bersagli umani nello spazio impostato. Combinato con l’elaborazione del segnale radar e un accurato algoritmo di rilevamento umano, può ottenere un rilevamento ad alta sensibilità dello stato di presenza umana, in grado di identificare il corpo umano in movimento e in stato stazionario e calcolare informazioni ausiliarie come la distanza dal bersaglio. L’effetto di rilevamento del modulo radar è insensibile a fattori ambientali come temperatura, luminosità, umidità, fluttuazioni di luce, ecc. Inoltre, i radar FMCW possono penetrare nei materiali, il che consente a questo modulo di funzionare bene in un guscio senza aprire fori. Questo radar a microonde viene utilizzato principalmente in scenari interni per rilevare se è presente un essere umano in movimento o in micromovimento nell’area di rilevamento e fornire i risultati del rilevamento in tempo reale. Offre una distanza di rilevamento fino a 6 metri e una risoluzione di 0,75 m. Inoltre, fornisce un protocollo di comunicazione seriale in modo che gli utenti possano configurare la distanza di rilevamento, la sensibilità di rilevamento a intervalli diversi e il tempo di ritardo per diverse applicazioni. Il modulo supporta l’uscita UART e GPIO (livello alto e basso). Se utilizzato con Arduino o altri controller, può essere applicato in modo flessibile a vari progetti come il controllo intelligente della luce, il risveglio tramite induzione del corpo umano di schermi pubblicitari, il controllo della luce UV e la sicurezza domestica. Caratteristiche Ampia tensione di alimentazione 5-12V Elevata sensibilità, ampio angolo di rilevamento di 120° Distanza di rilevamento fino a 6 m, in grado di emettere il valore della distanza Forma lunga e stretta con una larghezza di 7 mm, di piccole dimensioni e facile da incorporare Supporto uscita UART e GPIO (livello alto/basso) Specifiche Intervallo di frequenza operativa: 24GHz-24,25GHz Modalità di modulazione: FMCW Tensione operativa: DC 5V-12V Corrente operativa media: Rilevamento 80mA Distanza: 0,75 m-6 m (Distanza zona cieca misurata: 30 cm) Angolo di rilevamento: ±60° Interfaccia: UART e GPIO (livello I/O 3,3 V) Baud rate predefinito: 57600 Risoluzione distanza: 0,75 m Larghezza di banda di scansione: 250 MHz Temperatura ambiente: da -40 a 85 ℃ Dimensioni: 7 mm×35 mm/0,28×1,38″ Connettore: SH 1,27 mm a DuPont 2,54 Lista di spedizione Modulo di rilevamento della presenza umana da 24 GHz × 1 Connettore × 1 Documenti Wiki del prodotto Applicazioni Controllo intelligente della luce Induzione del corpo umano Riattivazione dello schermo pubblicitario Controllo della luce UV Sicurezza domestica
