mmWave – SEN0676

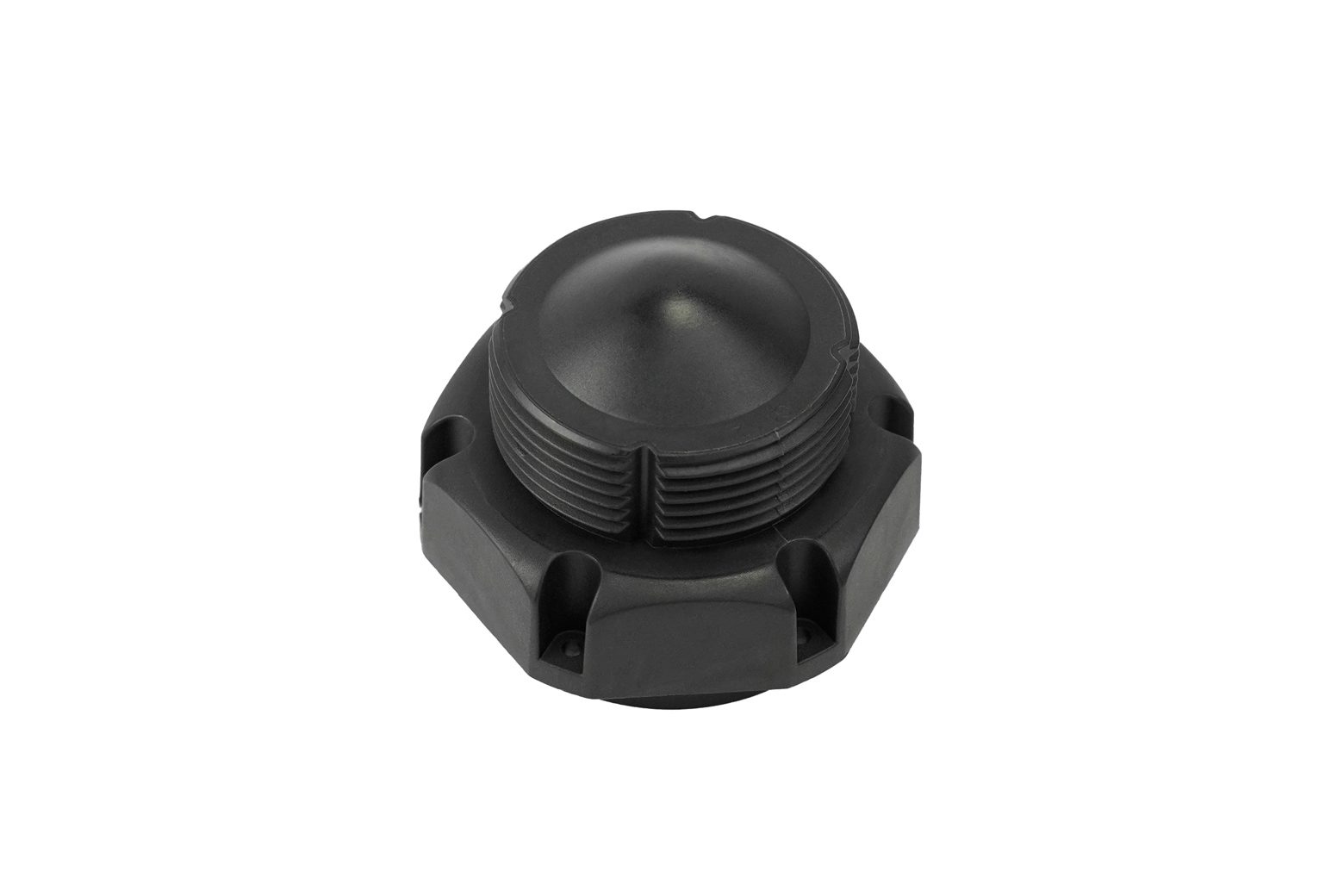

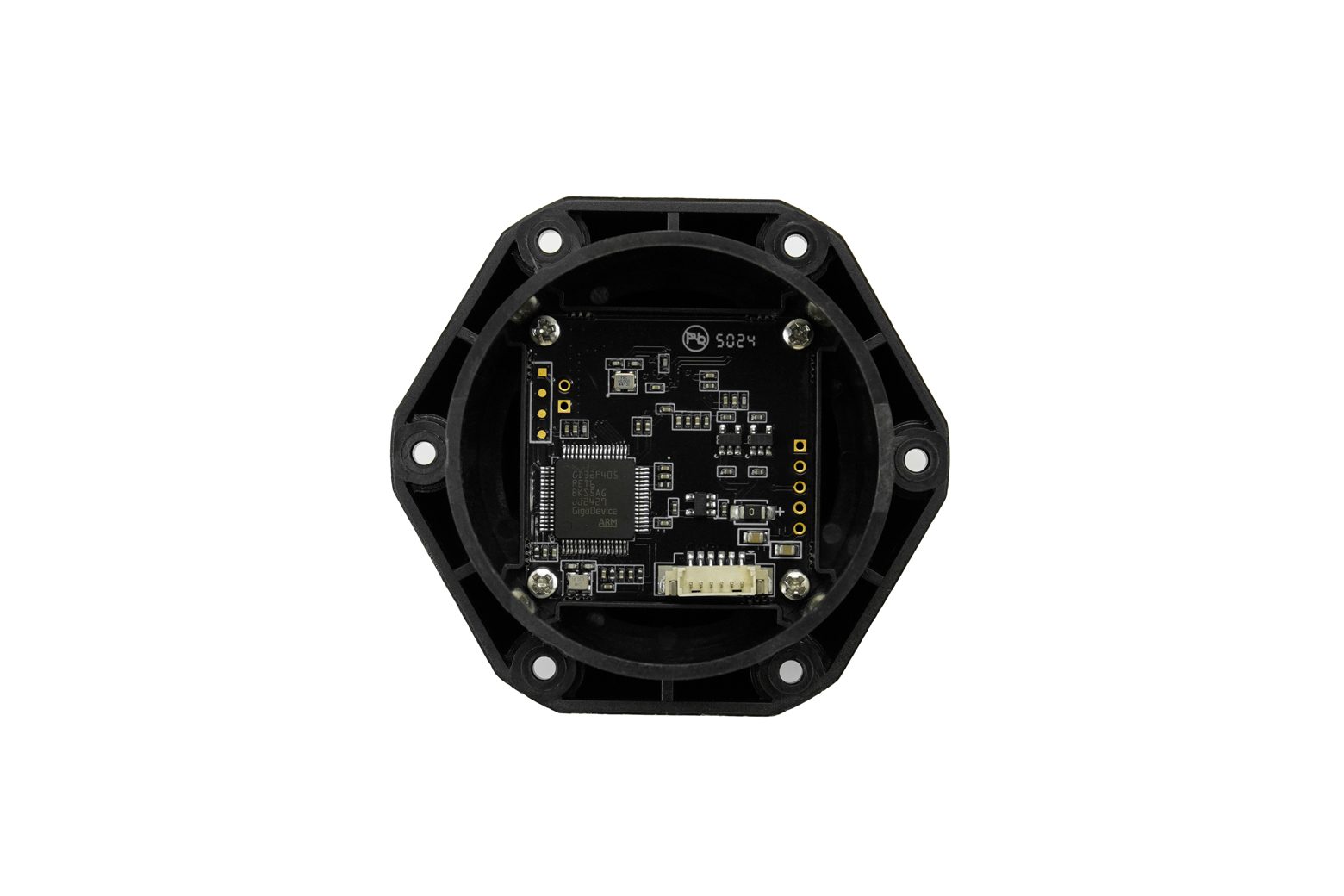

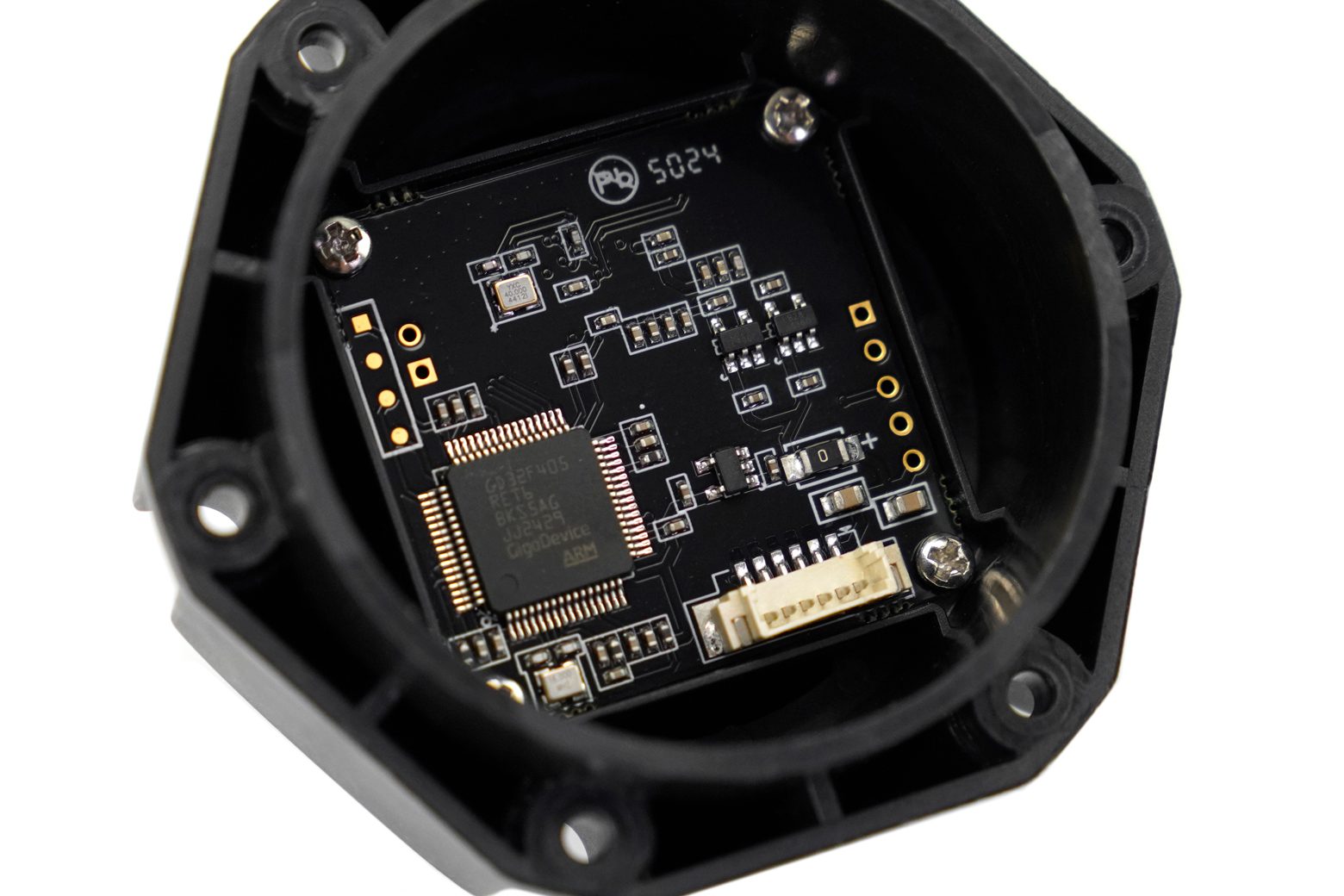

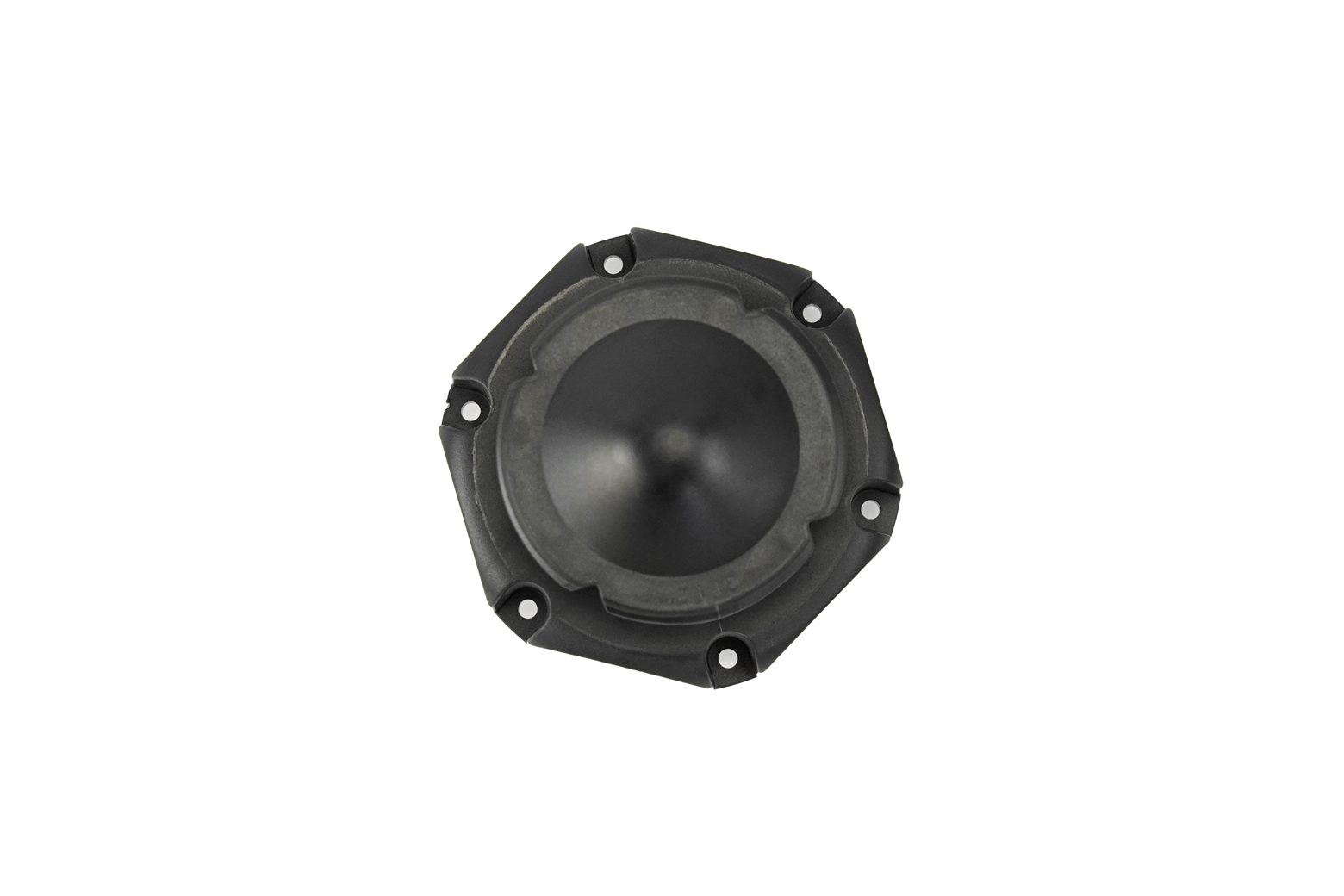

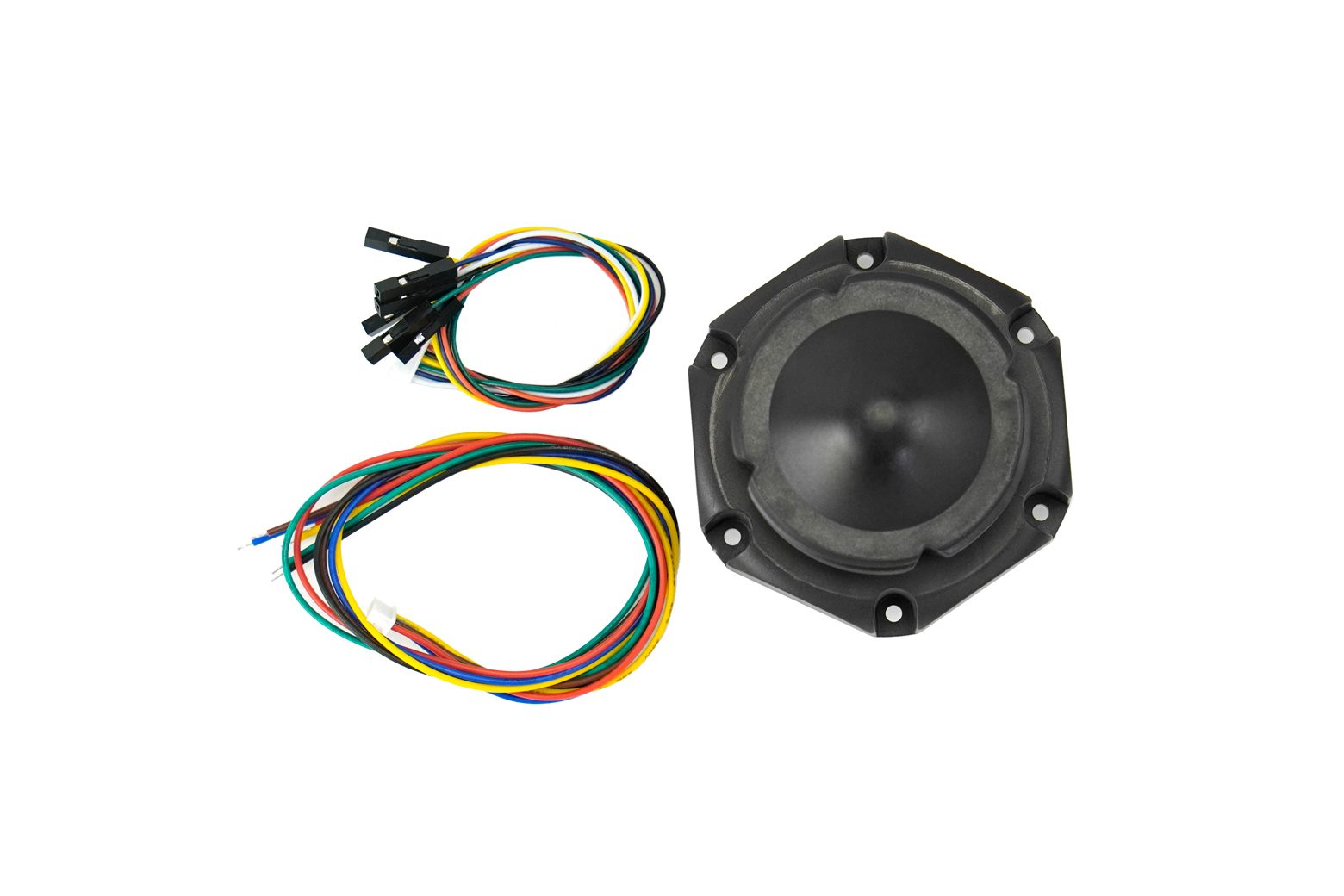

Introduzione Questo sensore a onde millimetriche da 80 GHz è un modulo radar ad alte prestazioni progettato per il rilevamento preciso del livello del liquido senza contatto. Funziona secondo il principio del radar a onda continua modulata in frequenza (FMCW), che gli consente di fornire misurazioni altamente accurate su una distanza significativa. I punti di forza principali del sensore sono la capacità di portata a lungo raggio di 40 metri, l’eccezionale precisione millimetrica e le prestazioni robuste in ambienti difficili. Le specifiche principali includono una precisione di ±5 mm, un angolo del fascio stretto di ±3° fornito da un obiettivo preinstallato e un’interfaccia di comunicazione UART (Modbus). È progettato per applicazioni impegnative come la gestione intelligente dell’acqua, il controllo dei processi industriali e la prevenzione dei disastri ambientali. Misurazione eccezionale a lungo raggio e ad alta precisione Il sensore di livello del liquido offre un range di misurazione notevole da 0,15 m fino a 40 m, rendendolo adatto per il monitoraggio di grandi corpi d’acqua come bacini artificiali e fiumi, nonché serbatoi industriali profondi. Questa vasta gamma è abbinata a una capacità di misurazione ad alta precisione, con un’accuratezza di ±5 mm e una risoluzione di 1 mm. Questa combinazione garantisce che i dati raccolti siano affidabili e granulari, il che è fondamentale per le applicazioni che richiedono un controllo preciso e avvisi tempestivi. Rilevamento focalizzato con lente a fascio stretto Dotato di una lente progettata su misura, il modulo radar emette un raggio radar altamente focalizzato con un angolo stretto di ±3°. Questa concentrazione di energia focalizzata migliora significativamente la direttività del segnale e riduce le interferenze provenienti dalle pareti del serbatoio, dagli agitatori o da altre strutture circostanti. Il risultato è una lettura più stabile e accurata, anche in spazi complessi o ristretti, garantendo che il sensore misuri solo la superficie del liquido prevista. Prestazioni robuste con tecnologia FMCW avanzata Utilizzando la modulazione FMCW, il sensore di rilevamento mmWave mostra un’immunità superiore alle interferenze ambientali. Le sue prestazioni non sono influenzate da fattori ambientali quali fluttuazioni di temperatura, variazioni di pressione, nebbia, foschia o polvere. Un algoritmo anti-interferenza integrato garantisce inoltre un funzionamento stabile in ambienti con forti riflessi o bersagli multipli. Questa robustezza lo rende una soluzione affidabile per installazioni esterne e condizioni industriali difficili in cui altre tecnologie potrebbero fallire. Funzionamento senza contatto e senza manutenzione Il sensore mmWave è installato sopra la superficie del liquido, eliminando qualsiasi contatto fisico con il mezzo da misurare. Questo approccio senza contatto rappresenta un vantaggio significativo quando si monitorano liquidi corrosivi, pericolosi o ad elevata purezza, poiché previene la corrosione del sensore e la contaminazione del fluido. Questo design non solo prolunga la vita utile del modulo ma riduce anche al minimo la necessità di manutenzione, riducendo il costo totale di proprietà. Figura: Come utilizzare il sensore di livello del liquido a onde millimetriche da 80 GHz Specifiche Frequenza di trasmissione: 77–81 GHz, larghezza di banda 4 GHz Potenza in uscita (EIRP): 13–20 dBm Ampiezza del fascio (-3 dB): Orizzontale ±25°, verticale ±25° Ampiezza del fascio (-3 dB) con obiettivo esterno: Orizzontale ±3°, verticale ±3° Modalità di modulazione: FMCW Intervallo di portata: 0,15–40 m Precisione: ±5 mm Risoluzione: 1 mm Tempo di avvio: 100 ms (più veloce) Voltaggio operativo: 3,5–5 V Corrente operativa: 30 mA Uscita: UART (protocollo Modbus) Temperatura operativa: da -45°C a +85°C Dimensioni del modulo: 35×35×1,2 mm Peso del modulo: 5 g Peso con obiettivo installato: 46 g Elenco di spedizione Modulo radar a onde millimetriche del livello del liquido da 80 GHz (con obiettivo) ×1 Cavo da 1,25 mm a 6 pin a filo nudo ×1 Cavo connettore da 1,25 mm a 6 pin a Dupont ×1 Documenti Wiki del prodotto Applicazioni Gestione intelligente dell’acqua: monitoraggio in tempo reale del livello di fiumi/serbatoi/acque sotterranee Infrastrutture urbane: avviso di troppo pieno delle condutture fognarie, gestione del sistema di raccolta dell’acqua piovana Prevenzione dei disastri: allarmi di livello dei liquidi per stazioni di monitoraggio del flusso di torrenti/detriti di montagna Monitoraggio industriale: misurazione senza contatto del livello dei liquidi per serbatoi di stoccaggio di prodotti chimici e piscine per il trattamento delle acque reflue
