Modulo Bluetooth 2.0 V3 per Arduino – TEL0026

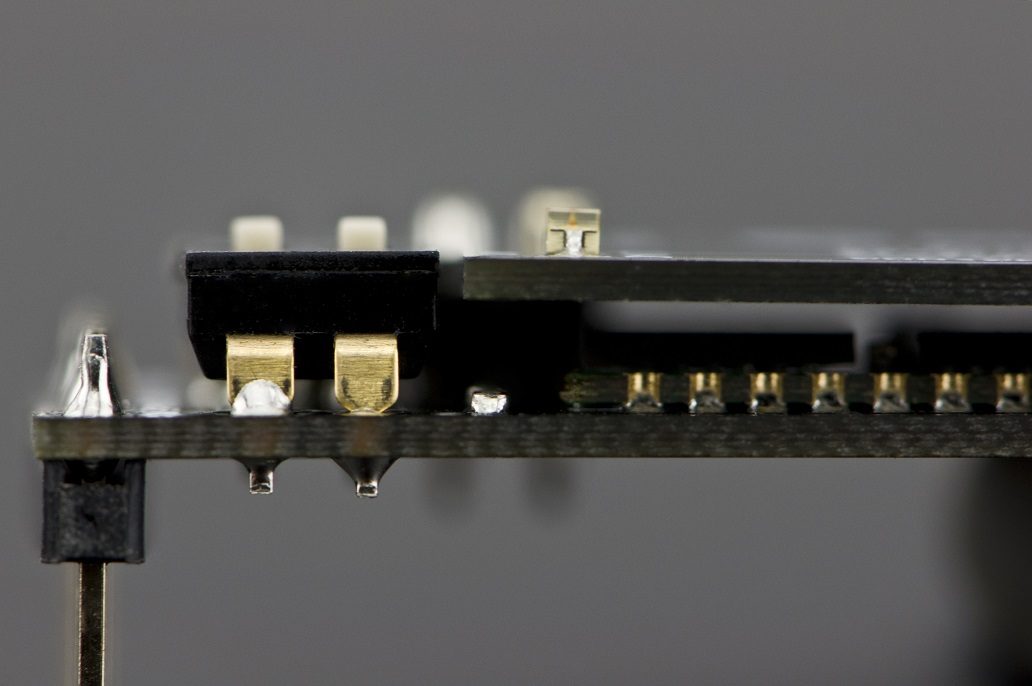

Introduzione Il modulo Bluetooth DF-Bluetooth V3 utilizza un design unico a doppia scheda, è bello e mira a prevenire danni elettrostatici al modulo. È progettato per avere 2 ingressi di alimentazione CC, ampia tensione di alimentazione (3,5 V ~ 8 V) e alimentazione da 3,3 V, adatta a varie applicazioni. STATE LINK è indicato da un LED chiaro e luminoso che viene utilizzato per visualizzare lo stato del modulo e lo stato della connessione (stato STATE: stato di ricerca (sfarfallio del ciclo alto 104 ms 342 ms 2,9 Hz) stato della connessione (periodo alto 104 ms 2 s 0,5 Hz lampeggiante), stato LINK: accoppiato). Dispone di un’antenna integrata che fornisce segnali di alta qualità. L’interruttore DIP è progettato per impostare lo stato del modulo, il LED spento per spegnere la luce LINK per accedere alla modalità di risparmio energetico, la modalità AT consente al modulo di accedere alla modalità comando AT, i comandi AT possono modificare la velocità di trasmissione e la modalità master e slave. Questo modulo può essere utilizzato anche in coppia per fornire una comunicazione dati seriale trasparente. Questo modulo è stato testato e compatibile con la maggior parte degli adattatori Bluetooth sul mercato (dongle Bluetooth, inclusi laptop e telefoni cellulari). Questo modulo è stato testato e compatibile con i telefoni Android. Specifiche Chip Bluetooth: CSR BC417143 Protocollo Bluetooth: Specifiche Bluetooth v2.0 + EDR Protocollo USB: USB v1.1/2.0 Frequenza operativa: Banda ISM senza licenza 2.4 ~ 2.48GHz Modulazione: GFSK (Gaussian Frequency Shift Keying) Potenza di trasmissione: ≤ 4dBm, Classe 2 Distanza di trasmissione: 20 ~ 30m nello spazio libero Sensibilità: ≤-84dBm a BER 0,1% Velocità di trasferimento: asincrono: 2,1 Mbps (massimo) / 160 kbps; Sincrono: 1Mbps/1Mbps Funzionalità di sicurezza: Autenticazione e crittografia Profili di supporto: Porta seriale Bluetooth Baud rate della porta seriale: 4800 ~ 1382400 / N / 8 / 1 Impostazione predefinita: 9600 Indicatore LED: Stato STATE: Stato di ricerca (sfarfallio del ciclo alto 104 ms 342 ms 2,9 Hz) Stato della connessione (ciclo alto 104 ms 2 s 0,5 Hz lampeggiante), Stato LINK: Sempre dopo la corrispondenza Ingresso Voltaggio: +3,5 V ~ +8 V CC e 3,3 V CC/50 mA Temperatura di funzionamento: -20 ℃ ~ +55 ℃ Dimensioni modulo: 40 × 20 × 13 mm (1,6×0,8×0,5”) Documenti Wiki Doc Scheda tecnica Lista spedizione DFRobot Bluetooth V3 x1
