Modulo boost CC – FIT0471

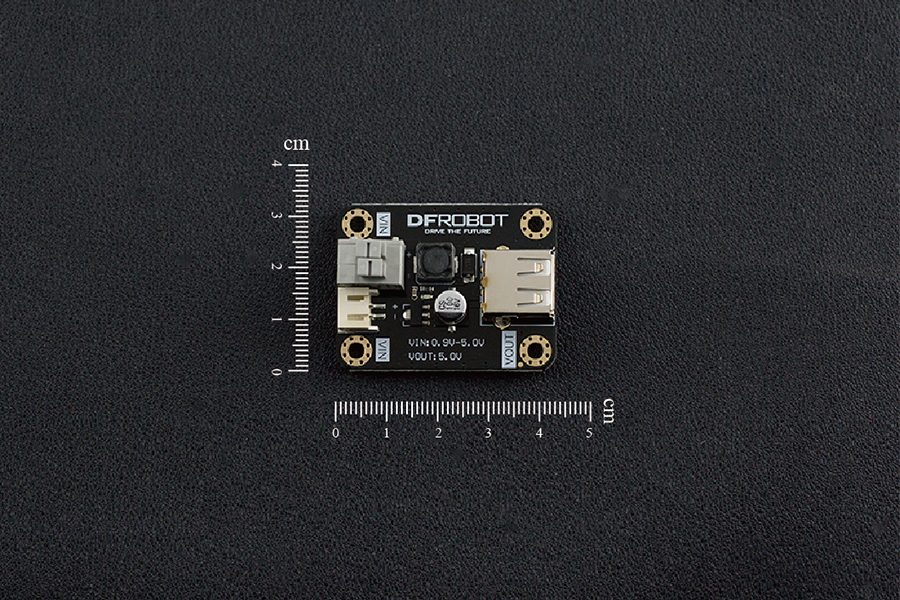

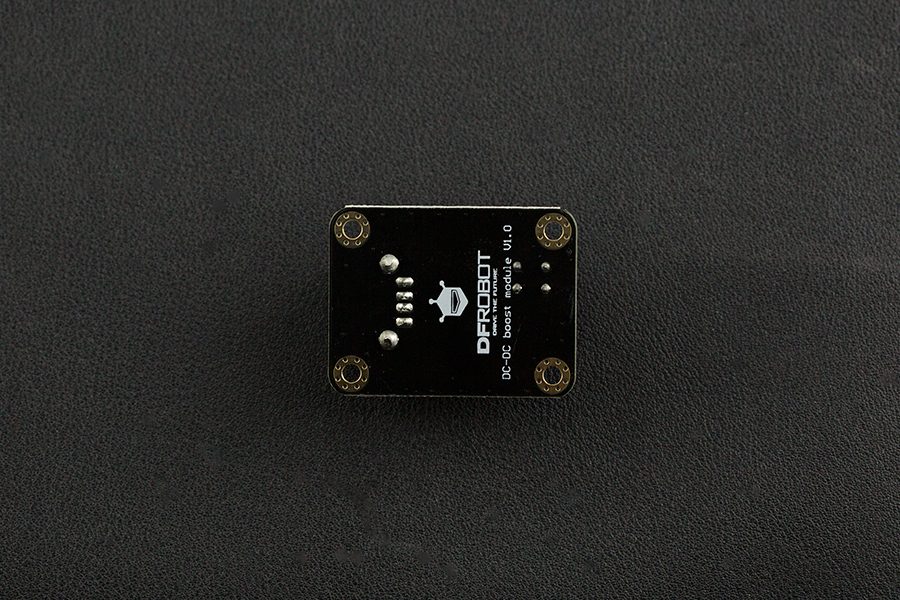

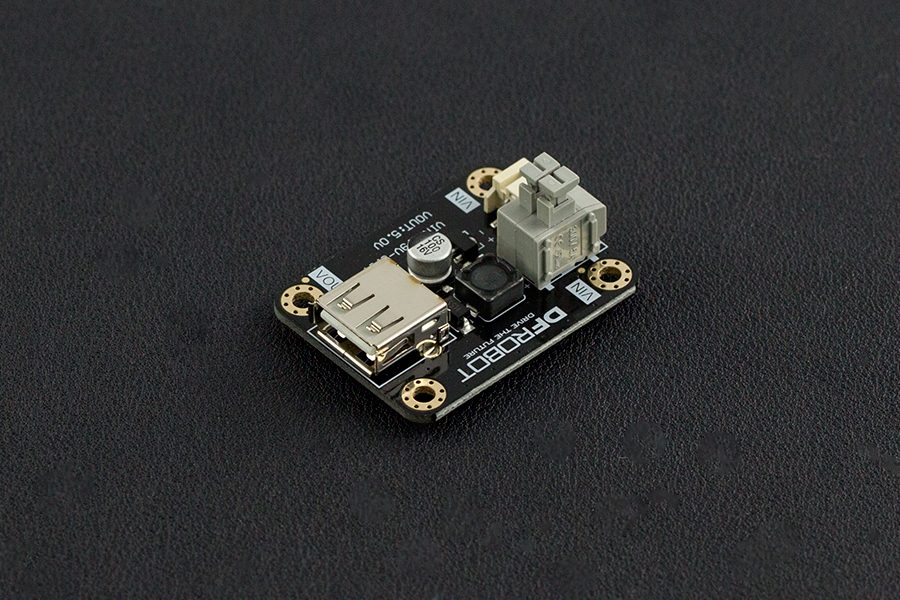

Introduzione Si tratta di un piccolo modulo boost CC-CC che converte una fonte di alimentazione da 0,9 ~ 5 V a 5 V standard, rendendolo in grado di fornire alimentazione a un microcontrollore Arduino e altri piccoli dispositivi elettronici che utilizzano un ingresso da 5 V. Integra un chip di controllo boost DC-DC PFM. La corrente di uscita massima è fino a 500 ~ 600 mA. Sono presenti due porte di ingresso alimentazione, PH2.0 e KF235-3.81-2P, compatibili con la batteria al litio da 3,7 V di DFRobot. Nota: prestare attenzione alla polarità della batteria quando si collega la batteria. Progetto 1: Energia libera? Carica il tuo telefono cellulare con le mani Introduzione: vuoi caricare il tuo telefono nell’apocalisse? Forse il mio generatore a manovella può aiutarti. Componenti hardware Modulo boost CC-CC (0,9-5 V) Micro servo 180° da 9 g (1,6 kg) 1N4007 – Condensatore a diodi ad alta tensione e corrente nominale da 100 µF Specifiche Tensione di ingresso: da 0,9 V a 5 V Tensione di uscita: 5 V Efficienza di conversione: 85% (tip.) Coefficiente di rapporto di lavoro: da 66% a 78% L’interfaccia di ingresso: PH2.0; KF235-3.81-2P Interfaccia di uscita: USB Dimensioni: 43 * 33 mm/ 1,69 * 1,3 pollici Peso: 14 g Lista di spedizione Modulo boost DC-DC x1 Documenti Layout schematico
