Modulo convertitore buck DC – DFR1025

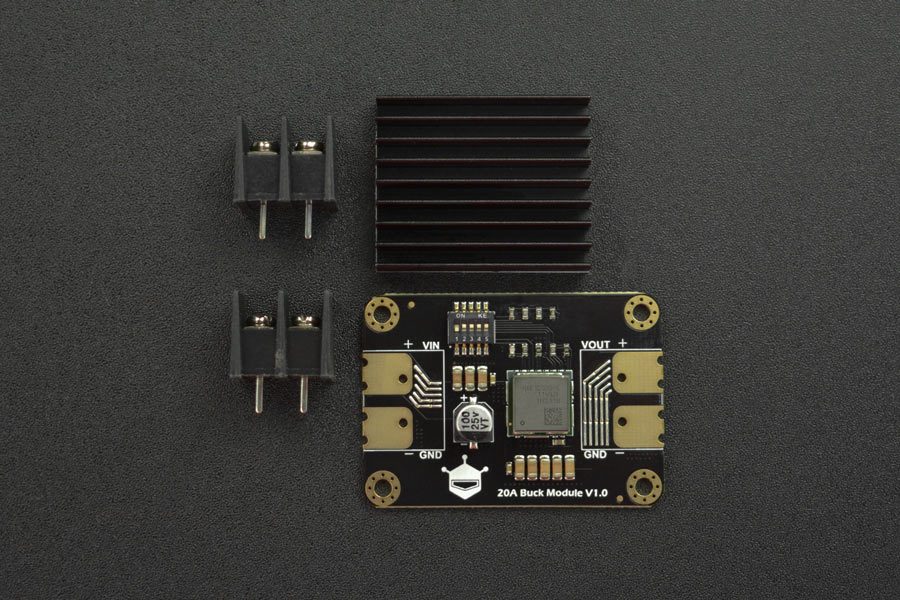

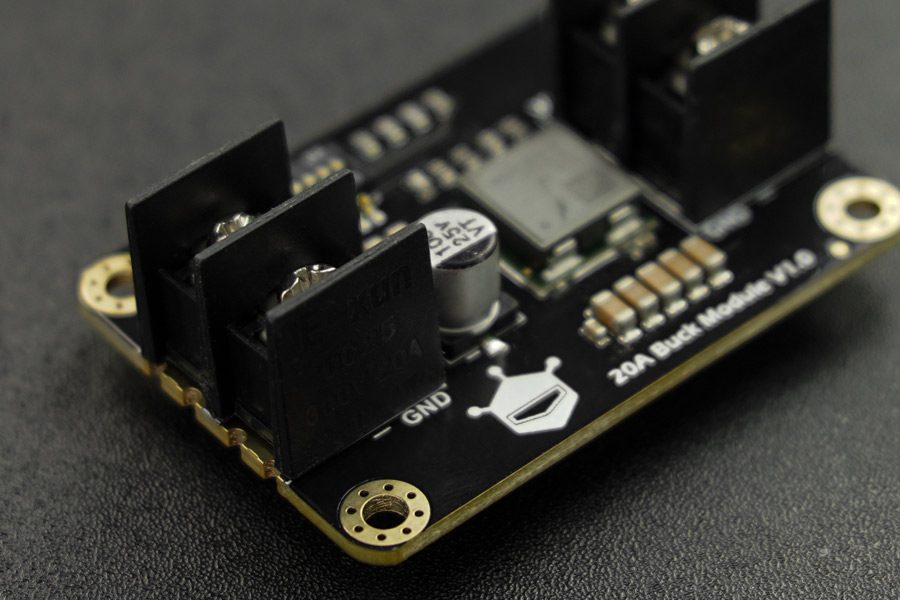

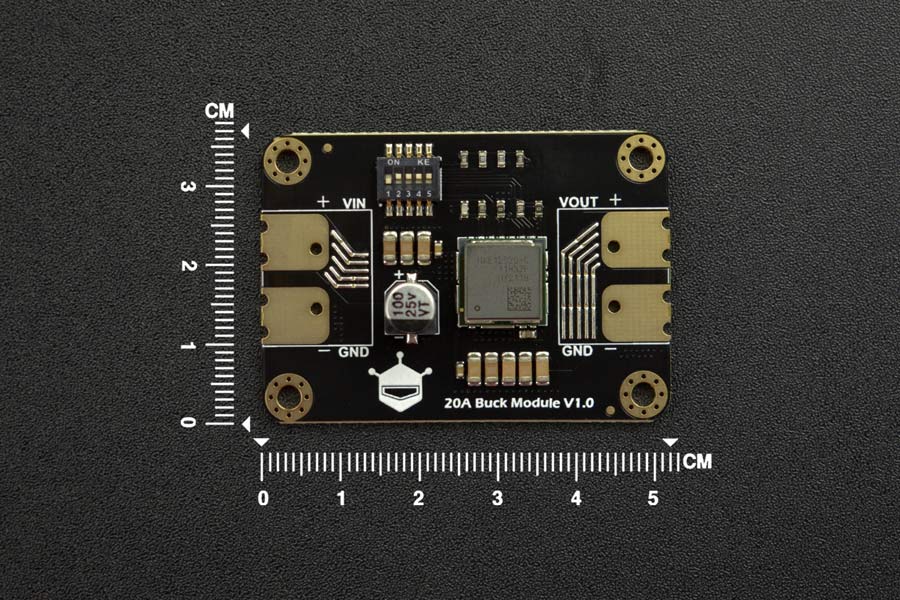

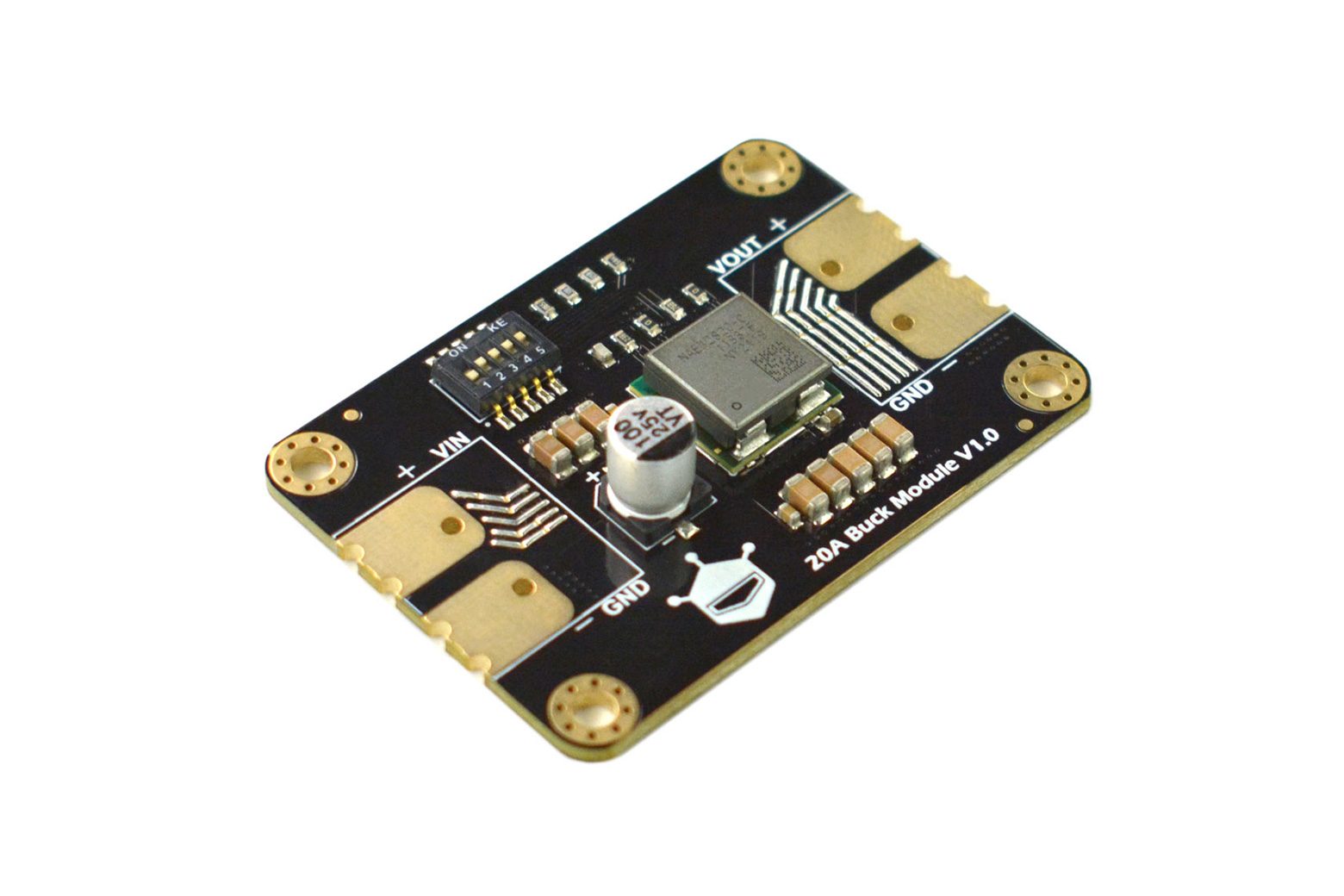

Introduction What is a buck converter? Un convertitore buck è un convertitore CC-CC che riduce la tensione di ingresso e aumenta la corrente di uscita. Non spreca tanta energia quanto calore come fa un regolatore lineare. Un convertitore buck è costituito da un interruttore, un diodo, un induttore e un condensatore. L’interruttore determina quanta tensione di ingresso raggiunge l’induttore e il condensatore. Fungono da filtri per livellare la tensione e la corrente di uscita. Introduzione del modulo convertitore buck DC-DC regolabile da 60 W Sei ancora infastidito da come alimentare correttamente la tua striscia LED RGB o ottenere un movimento servo fluido? Non preoccuparti, questo convertitore buck DC-DC da 60 W si prende cura di tutto. Questo modulo convertitore buck converte l’uscita da 12 V o da 11,1 V della batteria al litio ad alta potenza in 5 V. La potenza di 60 W può essere disponibile con un solo modulo di questo tipo! Dotato di tensione di uscita regolabile da 0,6 V a 5,1 V e corrente di uscita fino a 18 A, il modulo può essere utilizzato per pilotare una striscia LED RGB WS2812 da 5 m o altri dispositivi che richiedono bassa tensione e corrente elevata. Inoltre, il convertitore incorpora funzioni protettive come protezione da cortocircuito, protezione da sovracorrente e protezione da surriscaldamento per garantire prestazioni stabili. Portata operativa sicura I parametri della portata operativa sicura vengono testati in ambienti sperimentali tipici. Si consiglia di misurare la temperatura superficiale del convertitore buck per determinare se è necessario migliorare la dissipazione. – Temperatura superficiale ＜ 80℃: il convertitore funziona in modo costante – Temperatura superficiale tra 80 e 90℃: si consiglia un miglioramento della dissipazione – Temperatura superficiale ＞90℃: è necessario un miglioramento della dissipazione poiché la protezione dal surriscaldamento può attivarsi in qualsiasi momento. Caratteristiche Modulo di livello industriale, garantisce un funzionamento stabile a lungo termine Tensione di uscita 1,8 ~ 5,1 V regolabile Grande corrente di uscita Specifica Tensione di ingresso: 9 V-15 V Tensione di uscita: 0,6 V-5,1 V Corrente di uscita: 18 A (dissipazione attiva) Potenza di uscita: 60 W (dissipazione attiva) Efficienza di conversione: 92% (tipica) Dimensione contorno: 52×37mm/2.05×1.46” Lista di spedizione Convertitore buck DC-DC regolabile da 60 W x1 Morsettiera a 2 pin x2 Dissipatore di calore in alluminio x1 Documenti Wiki del prodotto Disegni dimensionali Applicazioni Applicazioni industriali Dispositivi alimentati a batteria Illuminazione a LED Apparecchiature di comunicazione
