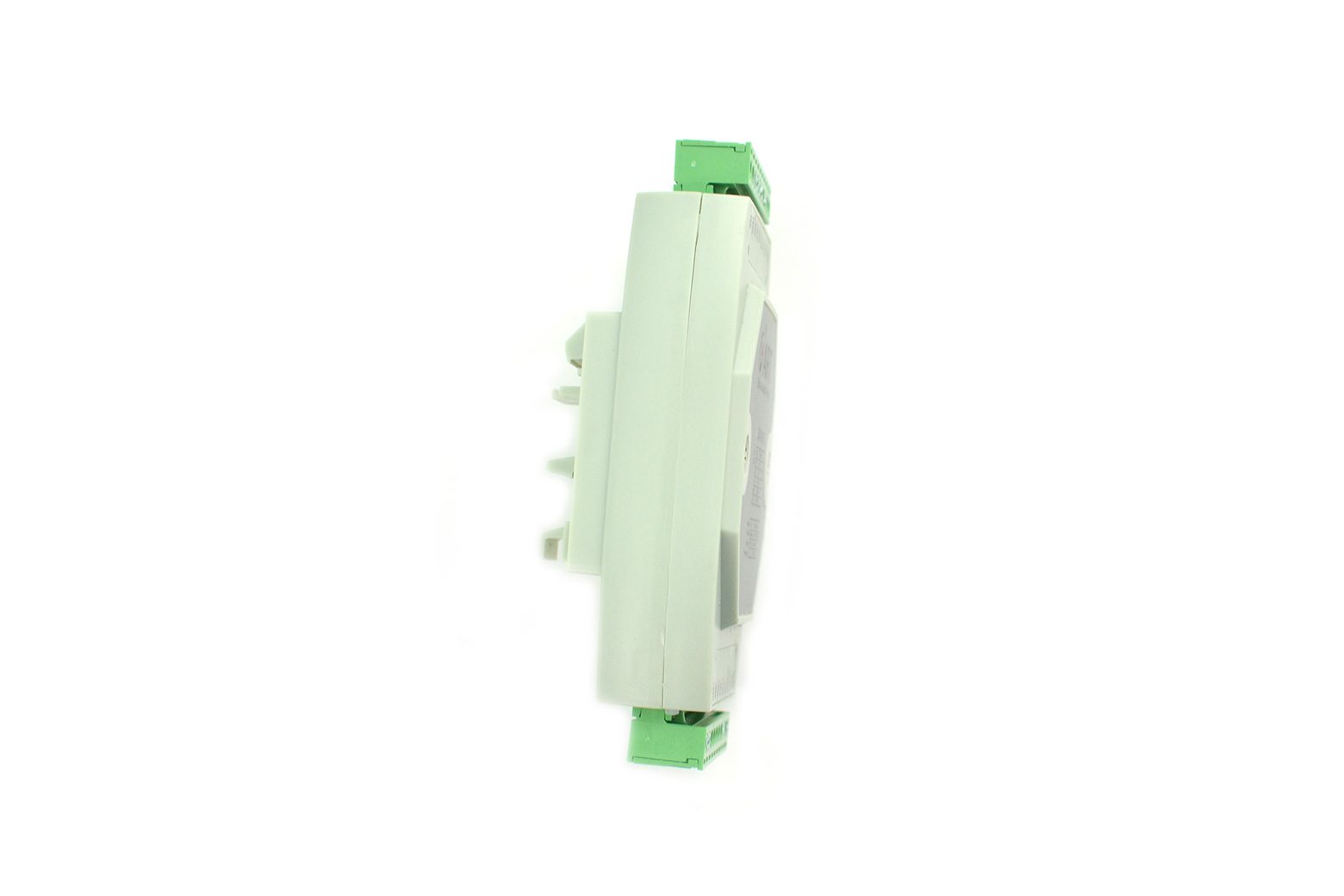

Modulo di acquisizione dati analogici isolati a 8 canali – DFR0853

Introduzione Si tratta di un modulo di acquisizione dati analogico single-end a 12 bit a 8 canali con una precisione fino a ±1‰, che supporta intervalli 0-5 V, 1-5 V, 0-2,5 V, 0-20 mA, 4-20 mA. Può raccogliere più canali contemporaneamente e può anche raccogliere tensione e corrente contemporaneamente. L’interfaccia di comunicazione RS485 del modulo è dotata di isolamento optoelettronico e il livello applicativo adotta il protocollo standard Modbus RTU, conforme agli standard industriali. Può essere comodamente utilizzato per comunicare con il computer host. È possibile utilizzare questo modulo per realizzare reti rapide, costruire un sistema di monitoraggio o connettersi con PLC, software di configurazione, personal computer industriali, OPC e altri sistemi. Ogni canale del modulo è indipendente, il che può impostare l’intervallo in modo indipendente. Esistono diverse gamme tra cui scegliere e gli utenti possono cambiarle a piacimento in base alle proprie esigenze. Oltre a supportare sensori standard a 4 fili, supporta anche ingressi sensori a 2 e 3 fili. La sicurezza è estremamente garantita. Il prodotto è dotato di isolamento di comunicazione e isolamento di ingresso/uscita, in modo che non solo possa resistere alle interferenze durante l’uso, garantire una trasmissione dati accurata e stabile, ma anche in caso di forte elettricità, brucerà al massimo solo il prodotto di raccolta e l’intero sistema non verrà danneggiato. Il modulo supporta un’alimentazione di tensione ampia 12-30 V e l’interfaccia adotta un design anti-inversione. Specifiche Canale di ingresso: ingresso analogico single-end a 8 canali Tipo di ingresso: ingresso di tensione, ingresso di corrente Intervallo di acquisizione: 0~5V, 1~5V, 0~2,5V, 0~20mA, 4~20mA, il valore di fabbrica predefinito è 4~20mA Frequenza di campionamento: 1400sps (canale totale), 50sps (canale singolo) Risoluzione: 12 bit Precisione di raccolta: 1‰ Impedenza di ingresso: intervallo di tensione: 10 MΩ, intervallo di corrente: 249 Ω Impostazione intervallo: ciascun canale può configurare l’intervallo in modo indipendente Interfaccia di comunicazione: RS485 Tensione di isolamento: 1500 V CC Velocità di trasmissione RS485: massimo 180 volte/secondo (canale totale di un singolo modulo, nel caso di 115200 bps) Massimo 24 volte/secondo (canale totale di un singolo modulo, nel caso di 9600 bps) Massimo 3 volte/secondo (canale totale di un singolo modulo, nel caso di 1200 bps) Velocità di trasmissione: 1200~115200 bps Watchdog: watchdog software Tensione di alimentazione: +12~30 V CC Protezione alimentazione: protezione inversione di alimentazione Consumo energetico: valore nominale 0,5 W a 24 V CC Temperatura operativa: -40 ℃～＋80 ℃ Temperatura di conservazione: -40℃～＋85℃ Lista di spedizione Modulo di acquisizione dati analogico isolato x1 Documenti Istruzioni del prodotto Software-EN
