Modulo di alimentazione CC – DFR0205

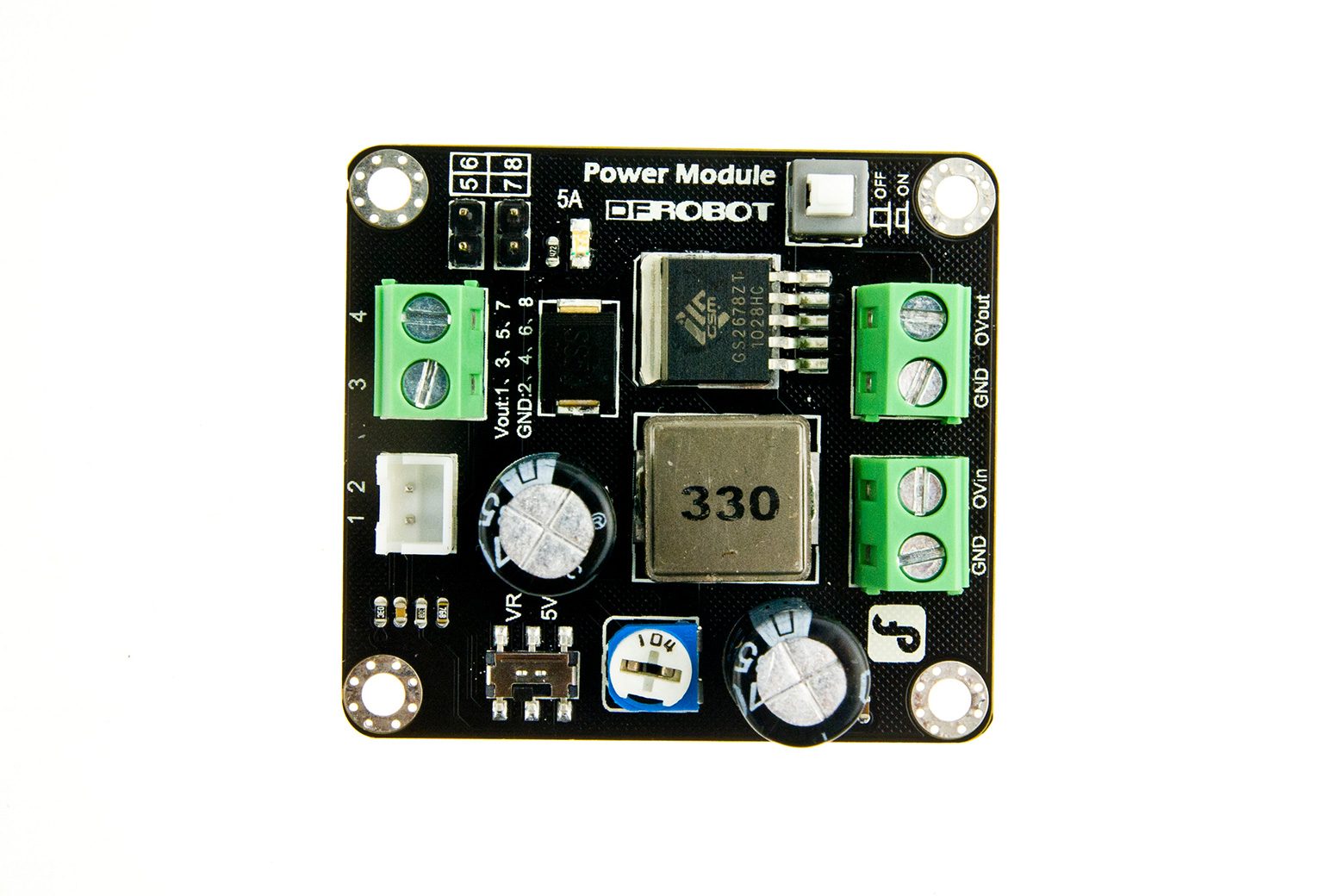

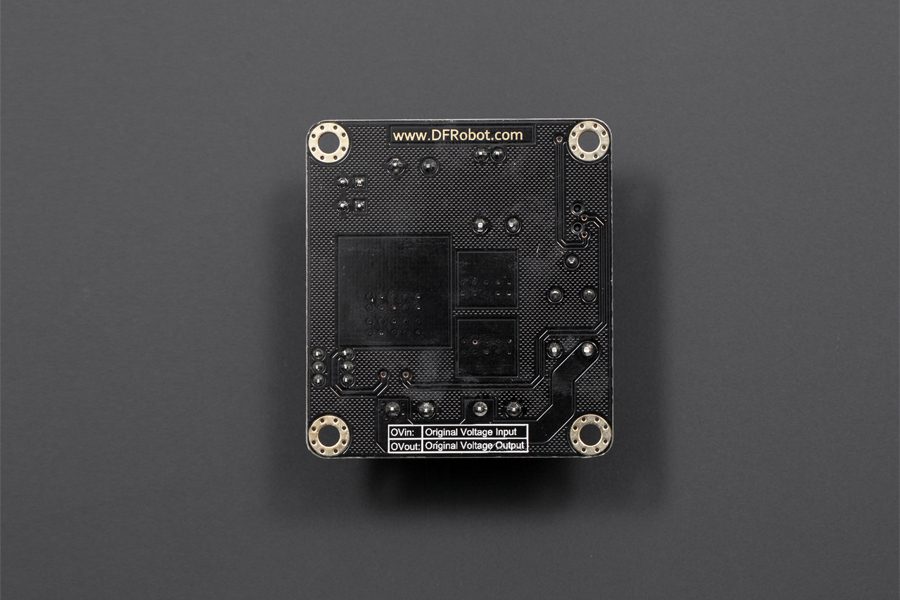

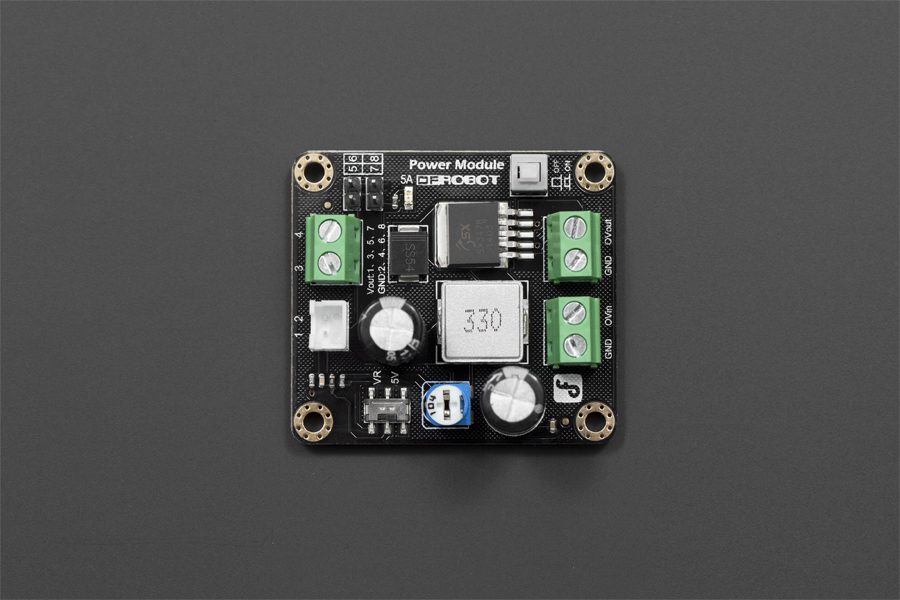

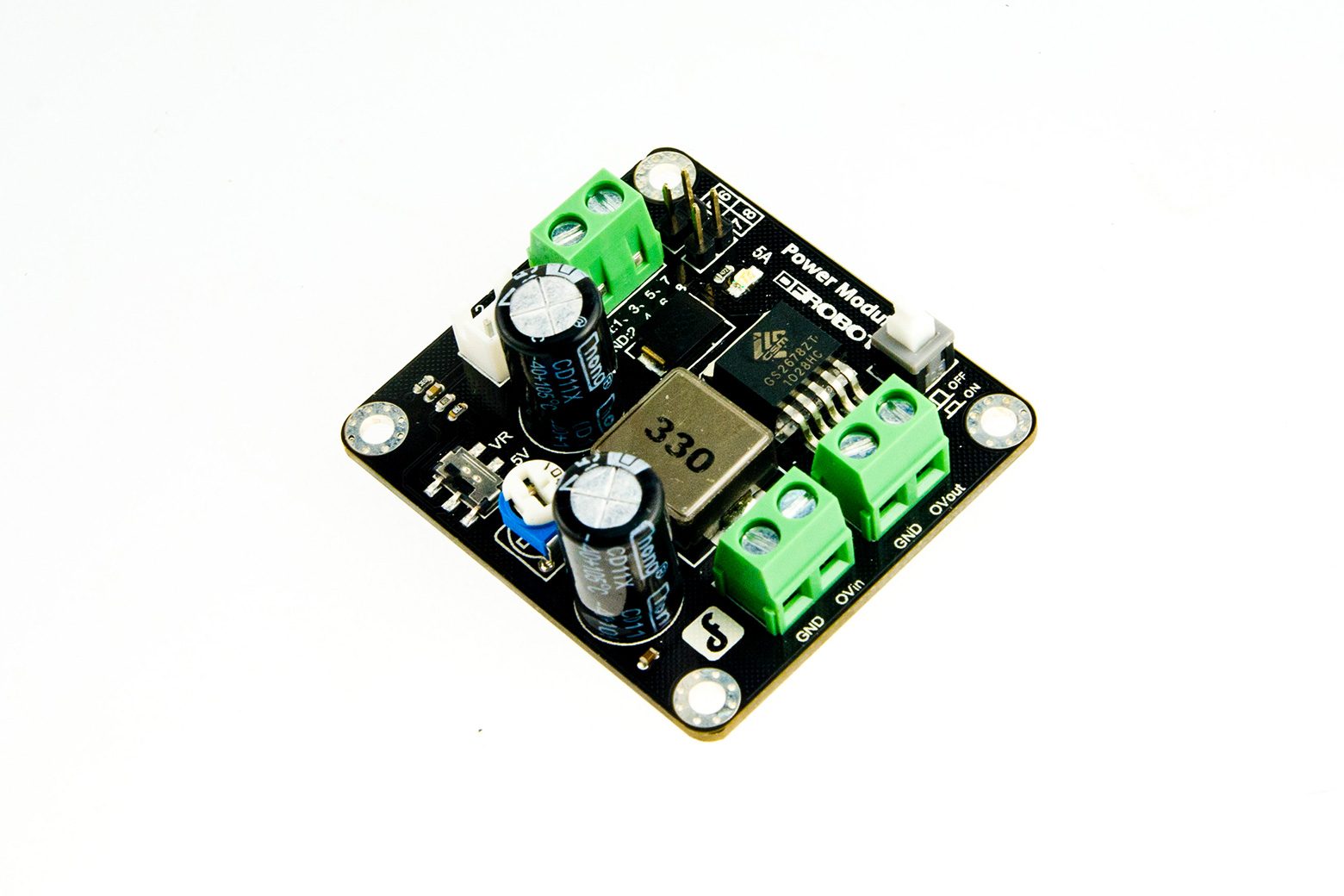

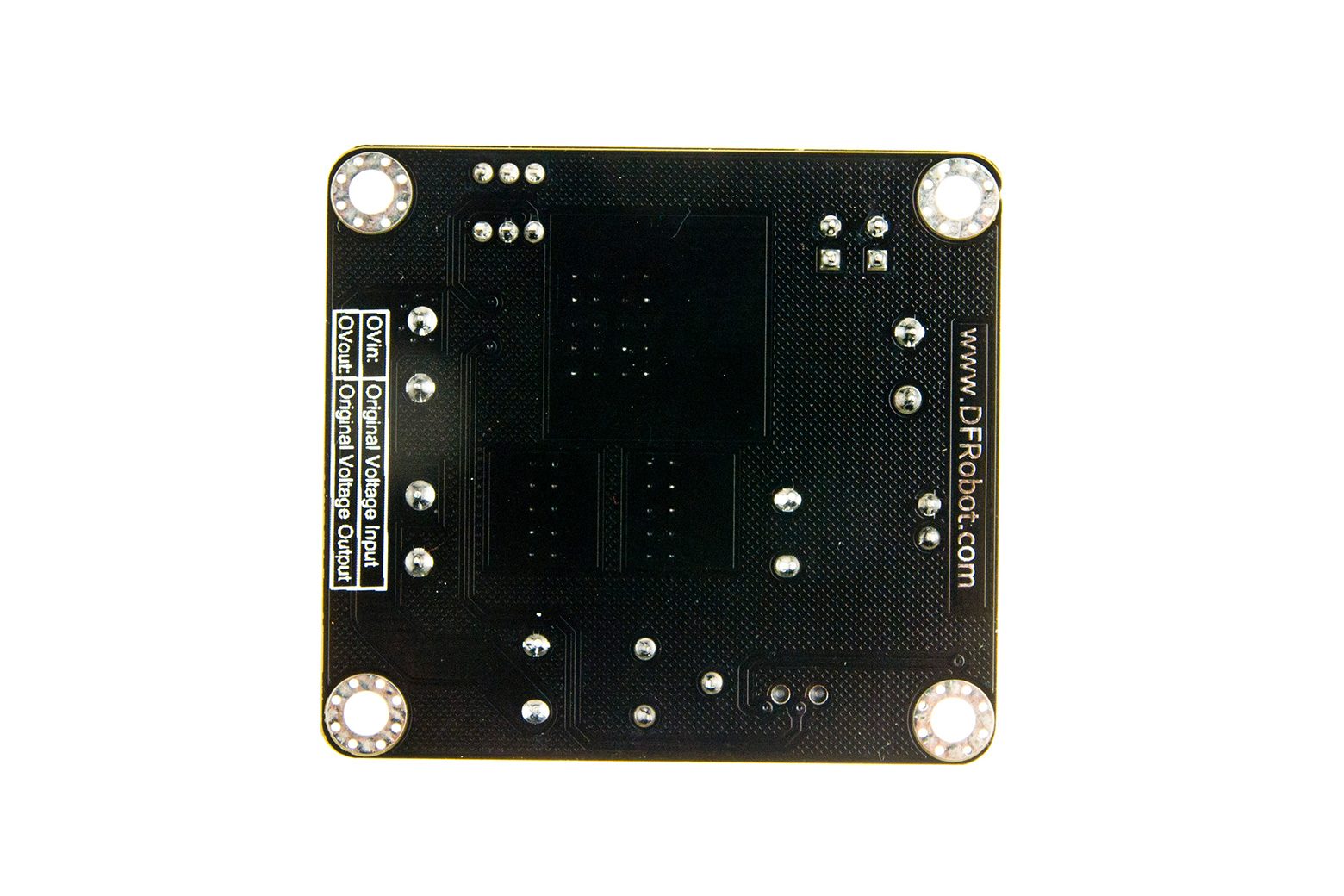

Introduzione Questo modulo di alimentazione è un convertitore CC-CC buck da 5 A 350 KHz 25 V di piccole dimensioni. Può convertire qualsiasi tensione CC compresa tra 3,6 V e 25 V in una tensione selezionabile compresa tra 3,3 V e 25 V. Puoi scegliere la tensione di uscita diretta di 5 V con il comodo interruttore integrato o regolare la tensione di uscita tramite il resistore blu e bianco. Tre diverse interfacce di uscita per la prototipazione comoda e veloce di progetti con molteplici requisiti di tensione. L’interfaccia Ovout (uscita tensione originale) può emettere la tensione di alimentazione dell’ingresso in modo che possa essere utilizzata anche per alimentare altre parti. Questa interfaccia si rivela molto utile quando si utilizza un alimentatore che soddisfa i requisiti di un componente e quindi si utilizza il modulo di alimentazione per adattare la potenza per gli altri componenti. Il pulsante ON/OFF sulla scheda può essere tirato verso l’alto per accendere il modulo convertitore e verso il basso per spegnerlo. Avvertenze: la tensione in ingresso deve essere superiore alla tensione in uscita. Specifica Intervallo di tensione in ingresso: 3,6 V-25 V Intervallo regolabile in uscita: 3,3 V-25 V Corrente di uscita costante: 5 A@5 V Potenza massima in uscita: 25 W Frequenza di commutazione: 350 KHZ Tre diverse interfacce di uscita Un’interfaccia di uscita di tensione originale Dimensioni: 46x50x20 mm (1,81×1,97×0,79″) Lista di spedizione Modulo di alimentazione x1 Documenti Wiki Schema Progetti Cubieboard PAD
