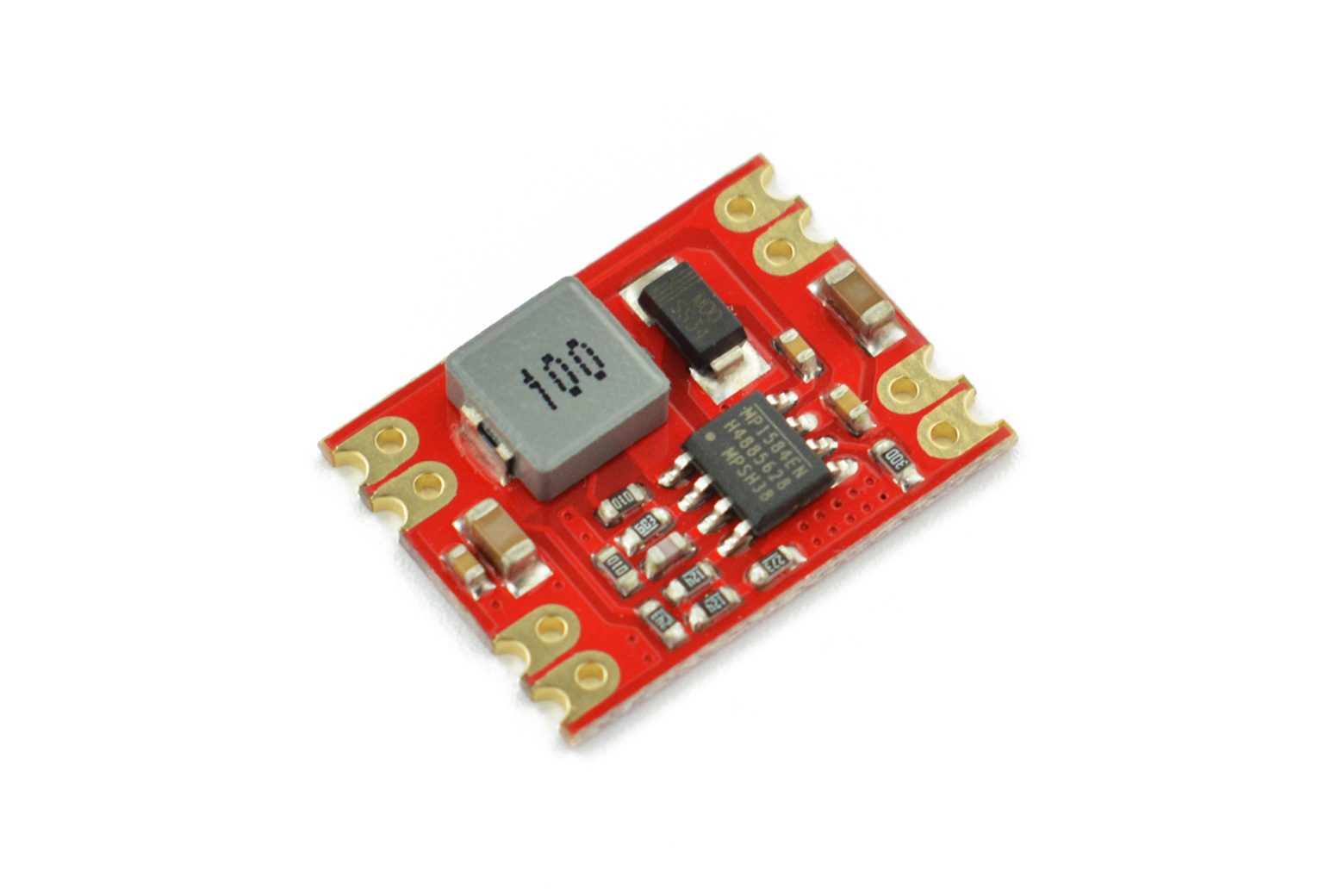

Modulo di alimentazione modalità buck CC – DFR0570

Introduzione Si tratta di un modulo di alimentazione CC-CC in modalità buck, con intervallo di tensione in ingresso di 5,5~28 V e tensione/corrente di uscita fissa di 3,3 V/2,4 A. La sua frequenza di lavoro può raggiungere 0,5 MHz. Il modulo ha un’elevata conversione e un corpo piccolo, comodo da incorporare. Inoltre, ha una tensione di uscita costante, che può funzionare a lungo senza variazioni di tensione ed è adatta per occasioni con requisiti elevati. Il prodotto può funzionare con batterie ad alta capacità e ad alta tensione per alimentazioni mobili fai-da-te. Può anche essere incorporato nei progetti per fornire più opzioni di alimentazione. Applicazioni Alimentazione per scheda madre controller, sorgente di corrente fai-da-te, proiettore, macchinina fai-da-te, dispositivo di comunicazione, radio digitale Caratteristiche Dimensioni ridotte, prestazioni stabili, ampio intervallo di tensione per una varietà di applicazioni fai-da-te Specifiche Tensione di ingresso: 5,5 ~ 28 V CC Tensione di uscita: 3,3 V Precisione di uscita: ± 0,1 V Corrente di picco di uscita massima: 2,4 A Ondulazione di uscita a pieno carico: Vpp <50 mV Corrente a vuoto: IQ 0,5 mA Funzione di spegnimento: Non supportata Temperatura operativa: -20℃ ~ +85℃ Umidità operativa: 20% ~ 90% umidità relativa, senza condensa Temperatura di stoccaggio: -40℃ ~ +50℃ Metodo di installazione: Montaggio su chip o plug-in con pin da 2,54 mm Con o senza isolamento: Senza isolamento Durata utile: 50000 ore Dimensioni: 16,5×22 mm/0,65×0,87 pollici NOTA La tensione di ingresso deve essere compresa tra 28 V. La corrente di carico non deve essere pari o superiore a 3 A per un lungo periodo, altrimenti influirà sulla durata del modulo e potrebbe addirittura bruciarsi. Se la corrente di carico è relativamente elevata, è necessario aumentare la tensione di ingresso minima per garantire il normale funzionamento. Elenco di spedizione Modulo di alimentazione modalità buck CC-CC (da 5,5~28 V a 3,3 V 3 A) x1
