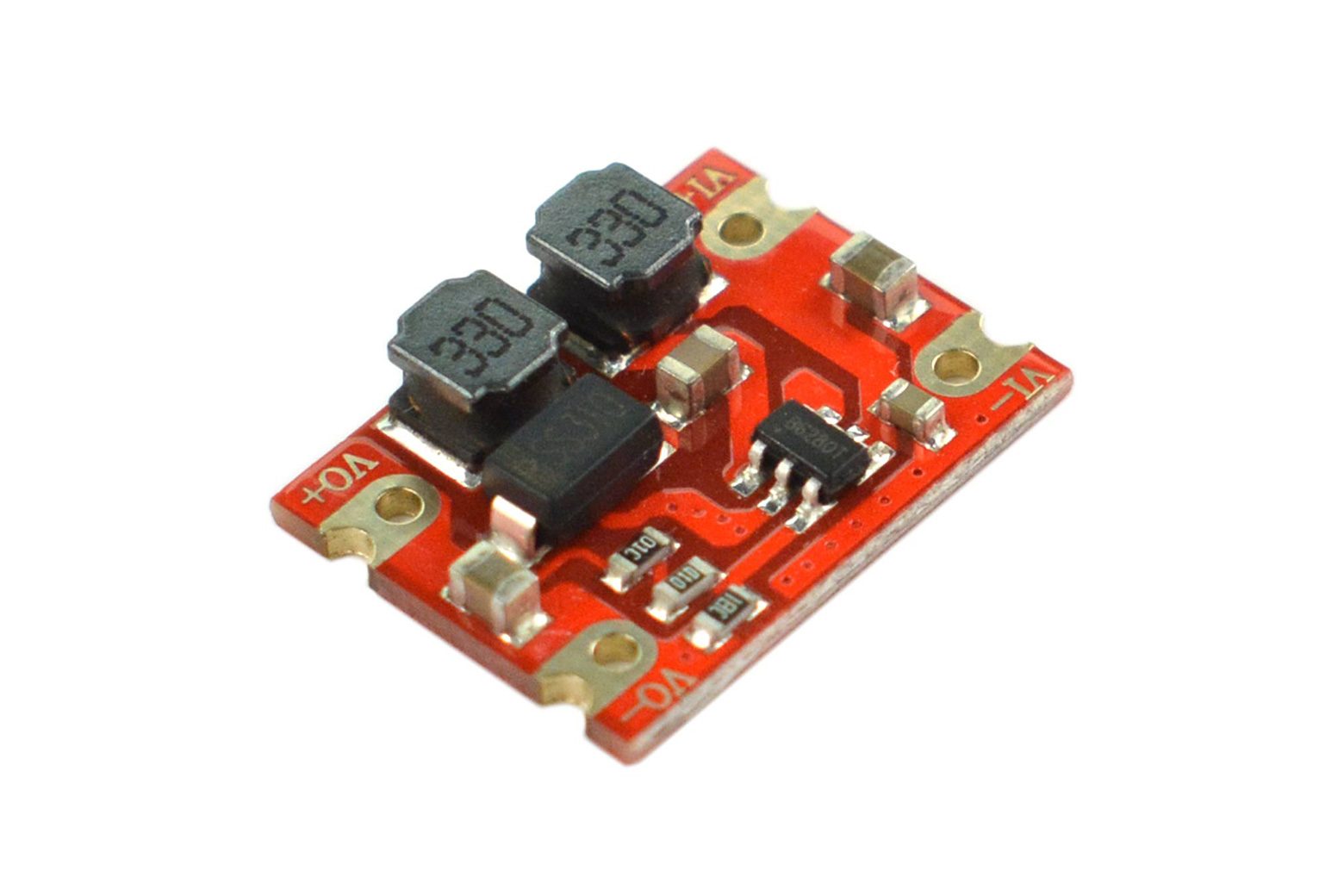

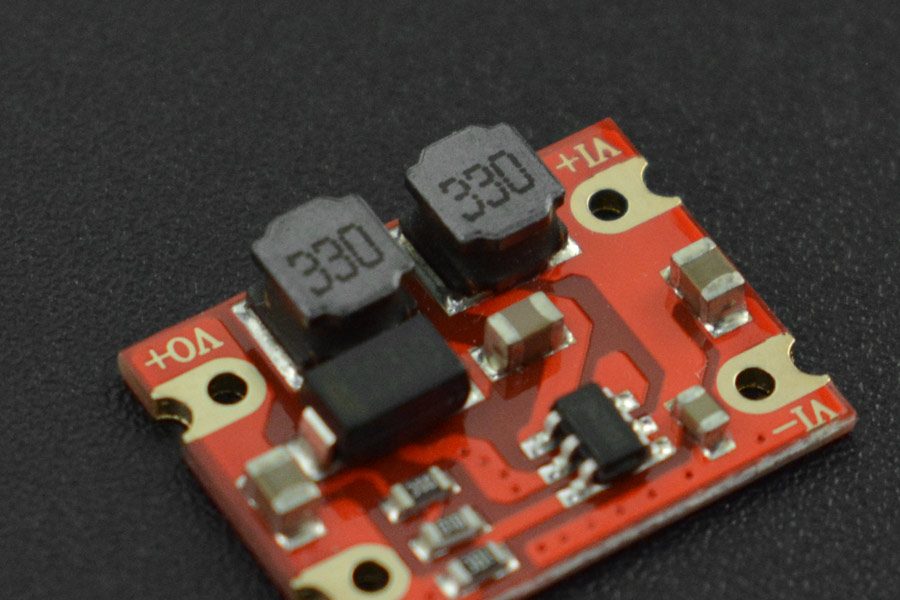

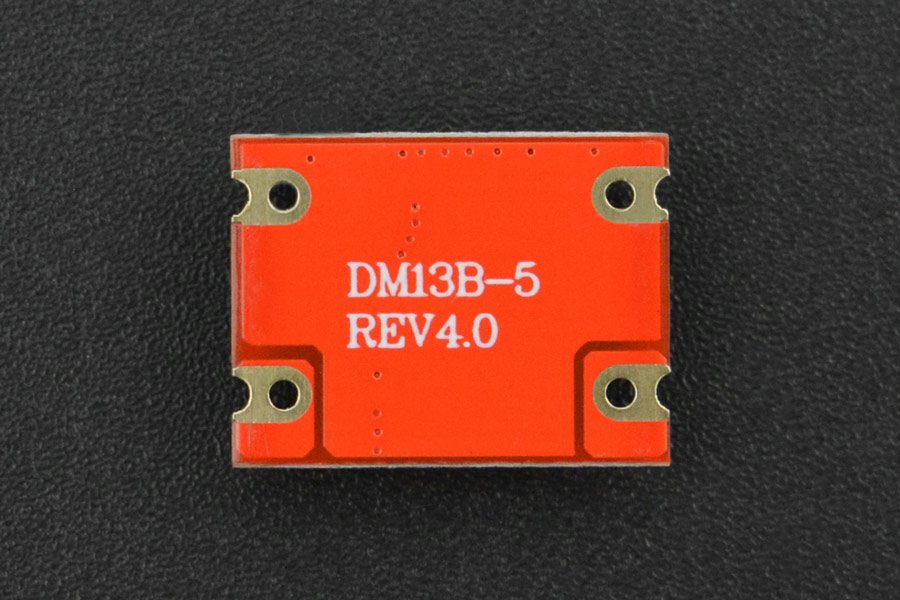

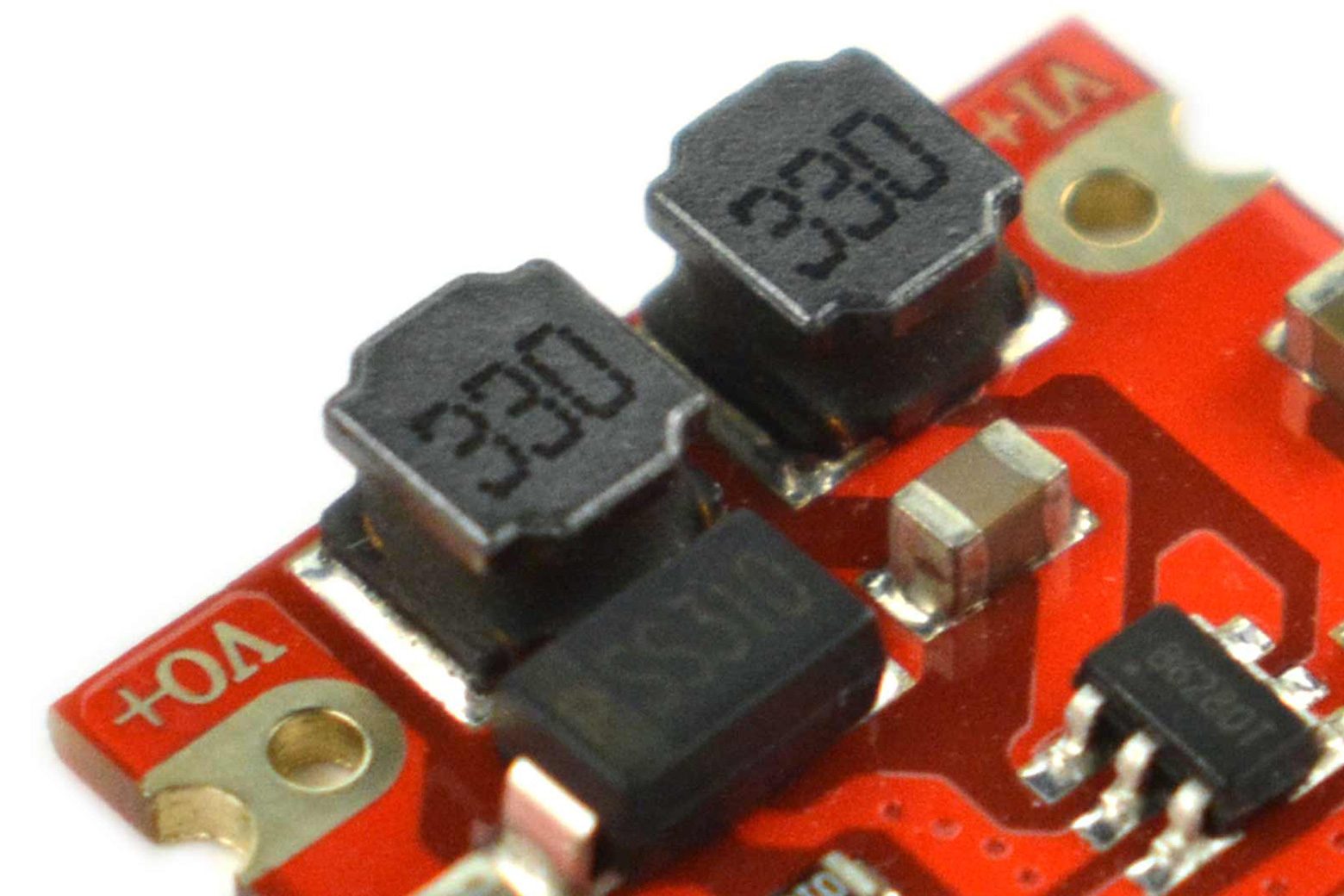

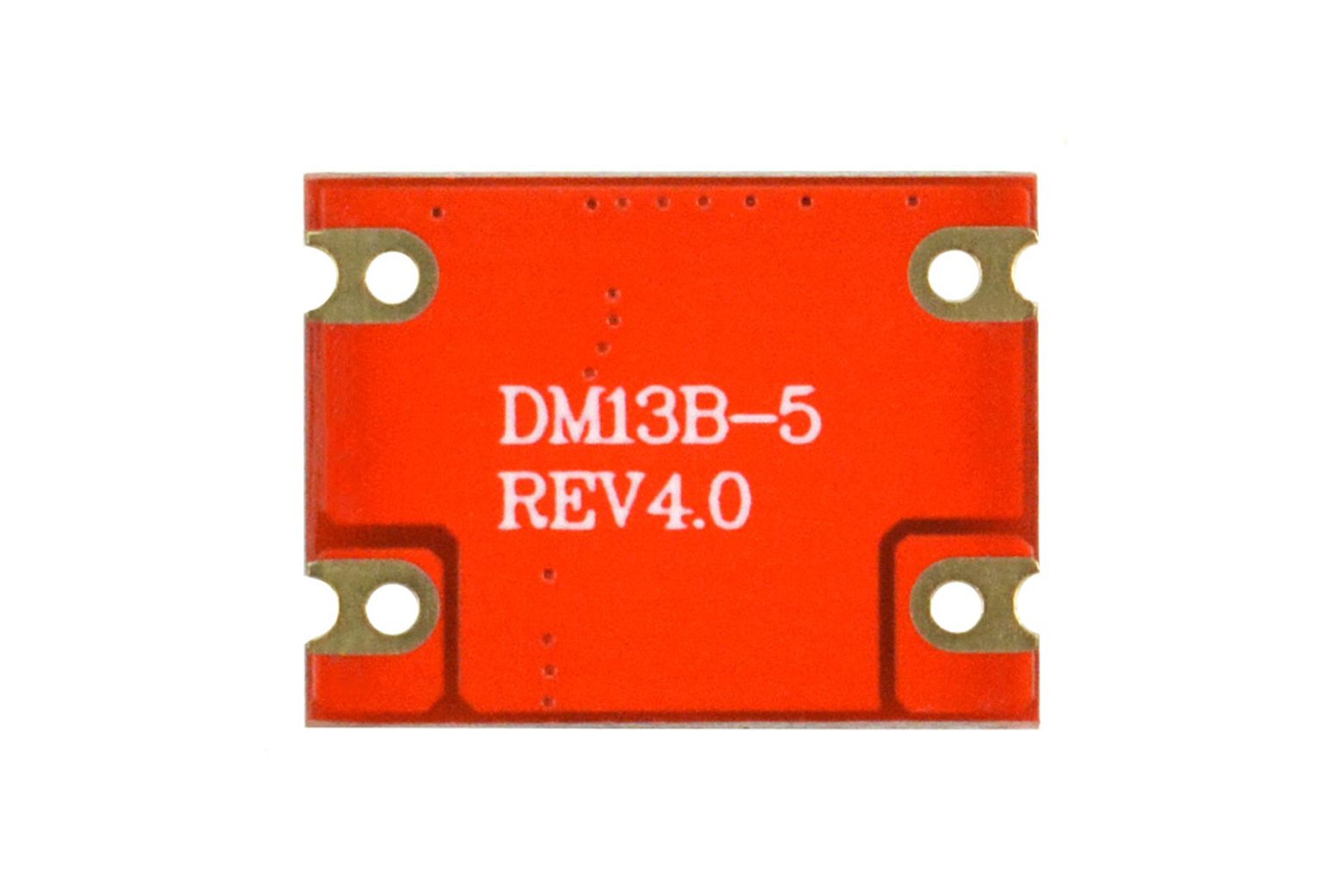

Modulo di alimentazione step up – DFR0569

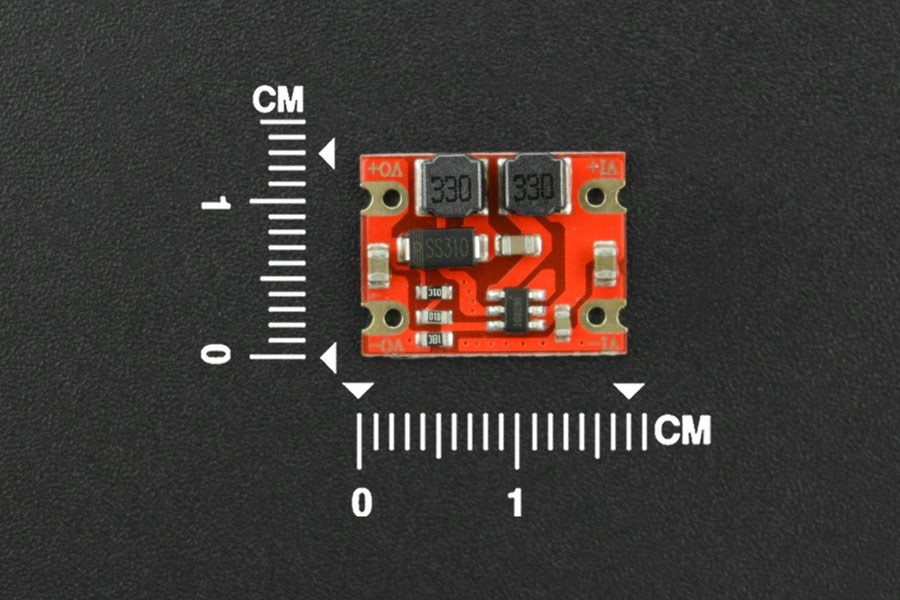

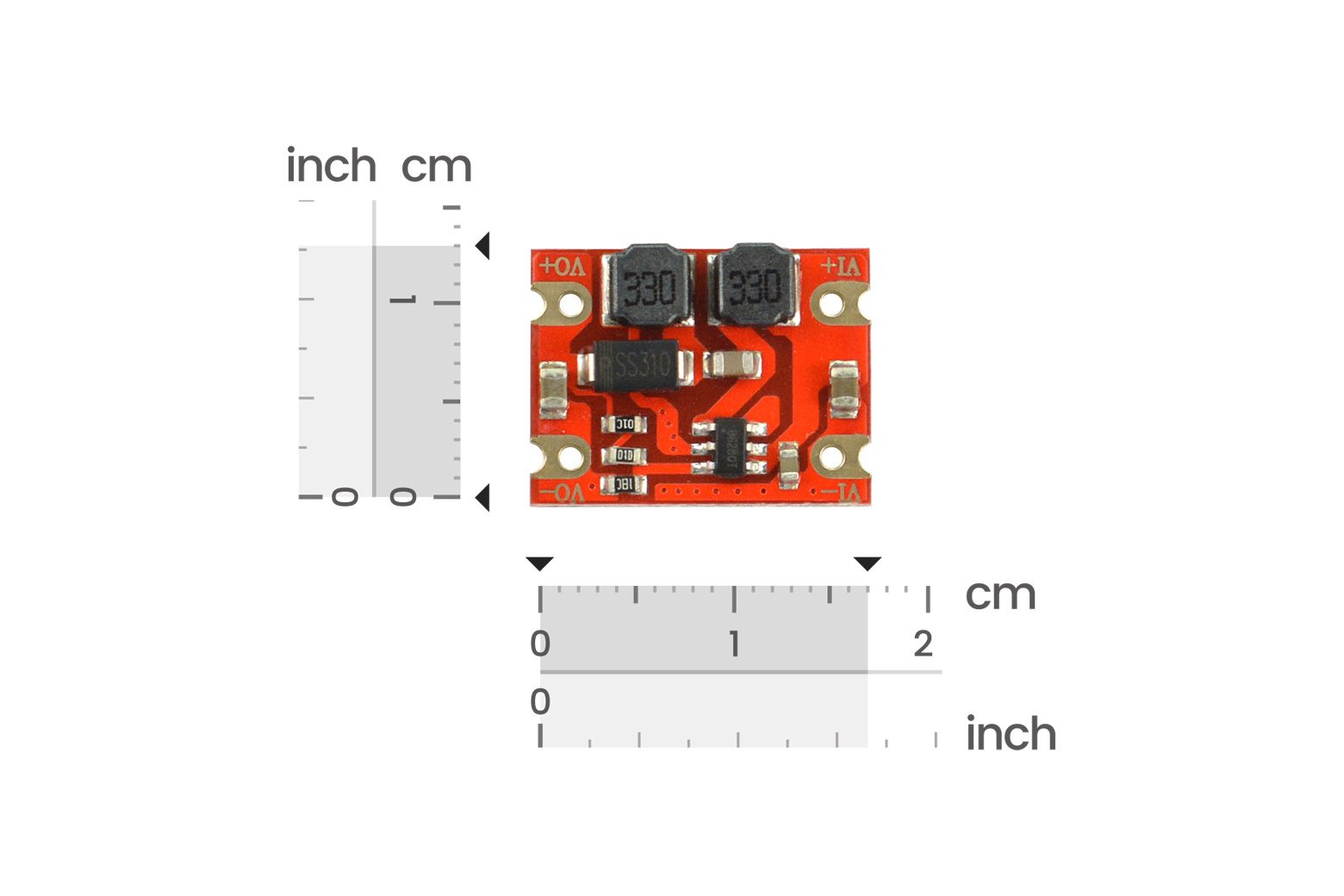

Introduzione Questo modulo di potenza contiene la funzione di buck-boost automatico e si integra con il relativo circuito del convertitore buck-boost. Le sue dimensioni sono uguali a quelle di una monetina, il che è molto facile da incorporare. Intervallo di tensione in ingresso 3~15 V, tensione di uscita fissa 5 V, la corrente di carico massima è 0,6 A e la corrente di riposo è pari a 200 uA. In teoria, la frequenza di lavoro del modulo può raggiungere 1,2 MHz. Inoltre, ha una tensione di uscita costante, che può funzionare a lungo senza spostamento di tensione. La conversione massima può raggiungere l’85%. Quindi è adatto per le occasioni con esigenze elevate. Puoi utilizzare questo modulo di alimentazione per un alimentatore mobile fai-da-te e fornire energia costante per i tuoi progetti. Applicazioni Alimentatore per scheda principale del controller, fonte di corrente fai-da-te, proiettore, macchinina fai-da-te, dispositivo di comunicazione, radio digitale. Numero di serie Nome Direzione Applicazione 1 uscita Vo+ Uscita sorgente di corrente positiva 2 Uscita Vo- Cavo di terra, riferimento della sorgente di corrente della porta di uscita 3 Ingresso Vi- Cavo di terra, collegamento al riferimento della sorgente di corrente 4 Ingresso Vi+ Ingresso alimentazione: 2,5-15 V CC Figura 1. Descrizione dell’interfaccia Figura 2. Caratteristiche prestazionali tipiche (conversione) Caratteristiche Dimensioni ridotte, prestazioni stabili, ampio intervallo di tensione per una varietà di applicazioni fai da te Specifiche Tensione di ingresso: 3~15 V CC Tensione di uscita: 5 V Precisione di uscita: ±0,1 V Corrente di picco di uscita massima: 600 mA Ondulazione di uscita a pieno carico: Vpp<50 mV Corrente a vuoto: IQ 180 uA Funzione di spegnimento: Non supporta la temperatura operativa: -10℃ ~ +50℃ Umidità operativa: 20% ~ 90% umidità relativa, senza condensa Temperatura di stoccaggio: -40℃ ~ +125℃ Metodo di installazione: montaggio su chip Con o senza isolamento: senza isolamento Durata utile: 50000 ore Dimensioni: 17×13 mm / 0,67×0,51 pollici NOTA La tensione di ingresso deve essere entro 15 V. La corrente di carico non deve essere pari o superiore a 600 mA per un lungo periodo, altrimenti influirà sulla durata del modulo e potrebbe addirittura bruciarsi. Se la corrente di carico è relativamente elevata, è necessario aumentare la tensione di ingresso minima per garantire il normale funzionamento. Lista di spedizione Modulo di alimentazione step up-down automatico DC-DC (da 3~15 V a 5 V 600 mA) x1
