Modulo di elaborazione Raspberry Pi 5 (4 GB di RAM, – DFR1210

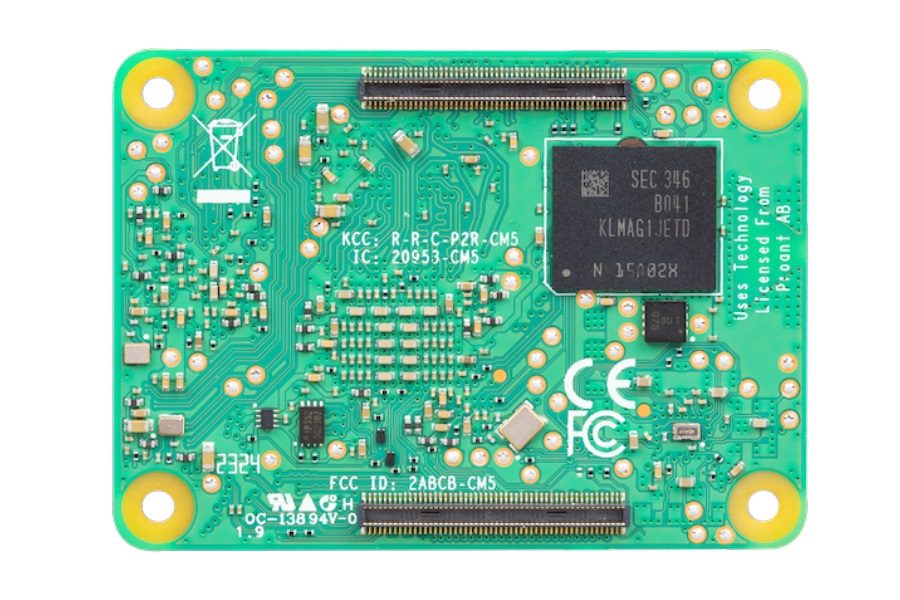

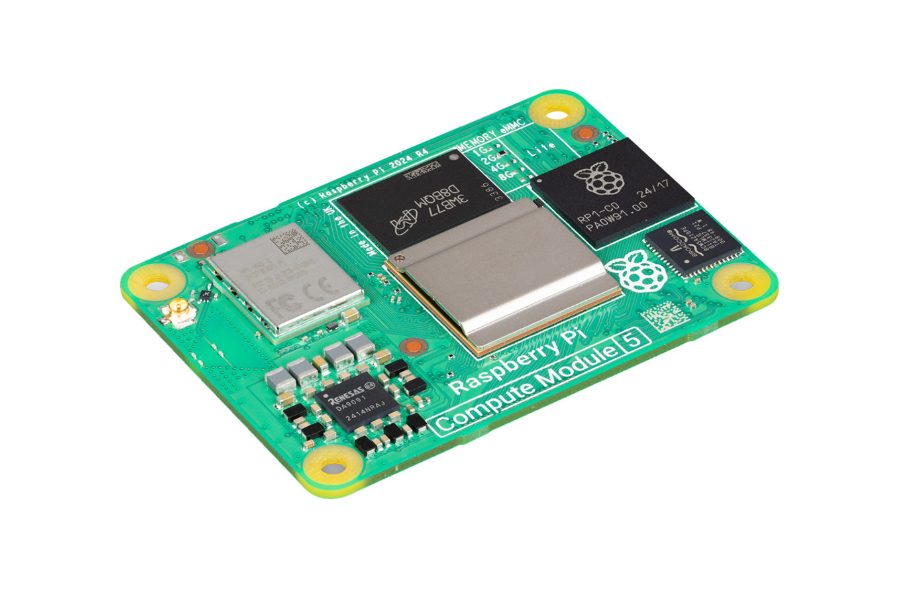

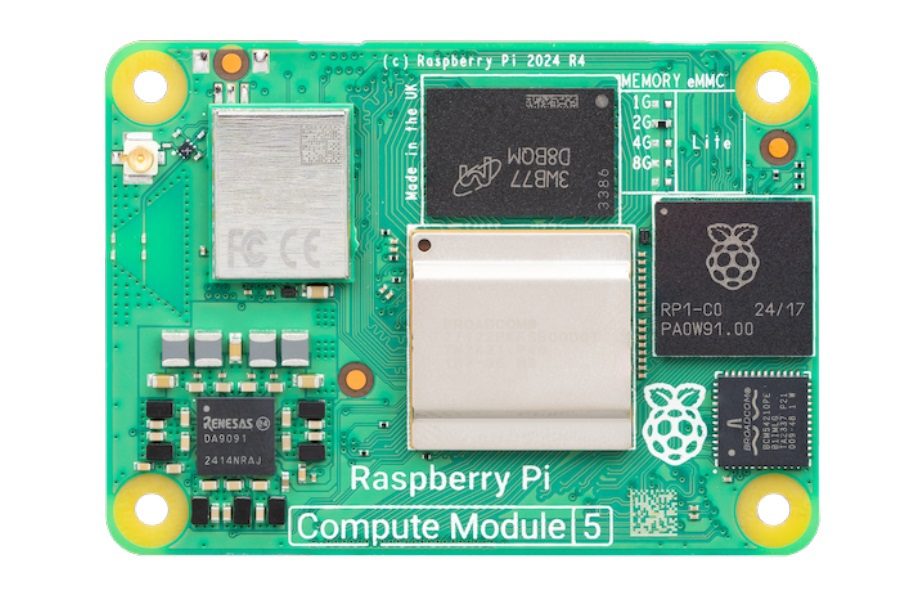

Introduzione Raspberry Pi Compute Module 5 (CM5) è un sistema su modulo (SoM) compatto che porta tutta la potenza di Raspberry Pi 5 in un fattore di forma più personalizzabile, ideale per applicazioni embedded e industriali. Progettato per sviluppatori e produttori che necessitano di integrare potenza di calcolo avanzata nei propri sistemi, il Compute Module 5 è dotato di un potente processore quad-core Cortex-A76 Broadcom BCM2712 a 2,4 GHz e offre fino a 8 GB di RAM e 64 GB di spazio di archiviazione eMMC. Include anche opzioni di connettività come Gigabit Ethernet, Wi-Fi certificato e Bluetooth 5.0 e più interfacce I/O per una maggiore flessibilità nella progettazione del sistema. Grazie alla capacità aggiuntiva di interfacciarsi con PCB personalizzati, il CM5 può essere facilmente integrato in sistemi embedded su misura. Prestazioni potenti con elevata flessibilità Il Raspberry Pi Compute Module 5 è costruito attorno a Broadcom BCM2712, un processore ARM Cortex-A76 a 64 bit con clock a 2,4 GHz. Questa potente CPU offre prestazioni di livello desktop per sistemi embedded, consentendoti di eseguire attività intensive come applicazioni basate sull’intelligenza artificiale, elaborazione dati in tempo reale e decodifica video ad alta definizione. Con la sua ampia gamma di RAM e opzioni di archiviazione, da 2 GB di RAM a 8 GB di RAM e fino a 64 GB di spazio di archiviazione eMMC, CM5 è in grado di gestire con facilità una varietà di attività integrate, rendendolo adatto sia per applicazioni consumer che industriali. Opzioni I/O e di connettività migliorate Compute Module 5 è stato progettato pensando alla versatilità, con più interfacce I/O che soddisfano un’ampia gamma di applicazioni. Supporta Gigabit Ethernet per connessioni di rete veloci e include doppie porte USB 3.0 e una porta USB 2.0 per l’integrazione delle periferiche. Il CM5 è inoltre dotato di doppie porte HDMI 2.0 che supportano una risoluzione fino a 4Kp60 su entrambe le uscite contemporaneamente, rendendolo ideale per applicazioni multimediali ad alta definizione. Inoltre, il modulo dispone di due interfacce MIPI, che offrono supporto per display e fotocamere, fornendo ulteriore flessibilità per sistemi visivi personalizzati. Per la connettività wireless, CM5 offre supporto Wi-Fi 5 (802.11ac) e Bluetooth 5.0 completamente certificato, garantendo una comunicazione wireless veloce e affidabile per i tuoi progetti. Design personalizzabile per sistemi embedded Uno dei principali punti di forza di Compute Module 5 è la sua adattabilità. A differenza delle schede Raspberry Pi standard, che sono preconfigurate con porte e connettori fissi, CM5 consente agli sviluppatori di progettare PCB personalizzati che soddisfano requisiti applicativi specifici. Questo livello di flessibilità rende CM5 ideale per soluzioni industriali, dispositivi intelligenti, sistemi IoT e altre applicazioni embedded in cui è necessario prendere in considerazione spazio, costi e requisiti I/O specifici. Il kit di sviluppo Raspberry Pi per CM5 aiuta ulteriormente nella prototipazione fornendo una scheda IO e tutti gli accessori necessari per iniziare a progettare sistemi embedded fin dal primo giorno. Specifiche Fattore di forma: Modulo da 55 mm × 40 mm × 4,7 mm, 4 fori di montaggio M2,5 Broadcom BCM2712 quad-core Arm Cortex-A76 (Armv8) a 64 bit SoC a 2,4 GHz Memoria: 4 GB di RAM, 32 GB eMMC Connettività: Modulo radio certificato contenente: 2,4 GHz/5,0 GHz IEEE 802.11 b/g/n/ac wireless Bluetooth 5.0, BLE Switch elettronico integrato per selezionare tra traccia PCB o antenna esterna Gigabit Ethernet PHY che supporta IEEE 1588 1 × complesso root PCIe x1, Gen 2 (5 Gbps) 1 × porta USB 2.0 (alta velocità) 2 × porte USB 3.0, che supportano il funzionamento simultaneo a 5 Gbps Fino a 30 × GPIO che supportano segnali a 1,8 V o 3,3 V e opzioni periferiche: Fino a 5 × UART Fino a 5 × I2C Fino a 5 × SPI 1 × interfaccia SDIO 1 × DPI (display RGB parallelo) 1 × I2S Fino a 4 × canali PWM Fino a 3 × uscite GPCLK Video: 2 porte HDMI 2.0 (supporta fino a 4Kp60 su entrambe le porte contemporaneamente) 2 porte MIPI a 4 corsie che supportano sia DSI (porta display) che CSI-2 (porta fotocamera) Multimedia: decoder HEVC 4Kp60, grafica OpenGL ES 3.1, Vulkan 1.2, 1 × SDIO 2.0 (CM5 Lite) Alimentazione in ingresso: ingresso PSU singolo da +5 V supporta USB PD fino a 5 A a 5 V Temperatura operativa: da -20°C a +85°C MTBF Ground Benign: 143.000 ore (168.000 ore CM5 Lite) Durata di produzione: Raspberry Pi Compute Il modulo 5 rimarrà in produzione almeno fino a gennaio 2036 Elenco di spedizione Raspberry Pi Compute Module 5 (Wireless, 4 GB RAM, 32 GB eMMC – CM5104032) x1 Documenti Descrizione del prodotto Scheda tecnica File di progettazione Applicazioni Sistemi embedded Figura: Raspberry Pi Compute Module 5 è già utilizzato in soluzioni embedded di successo
