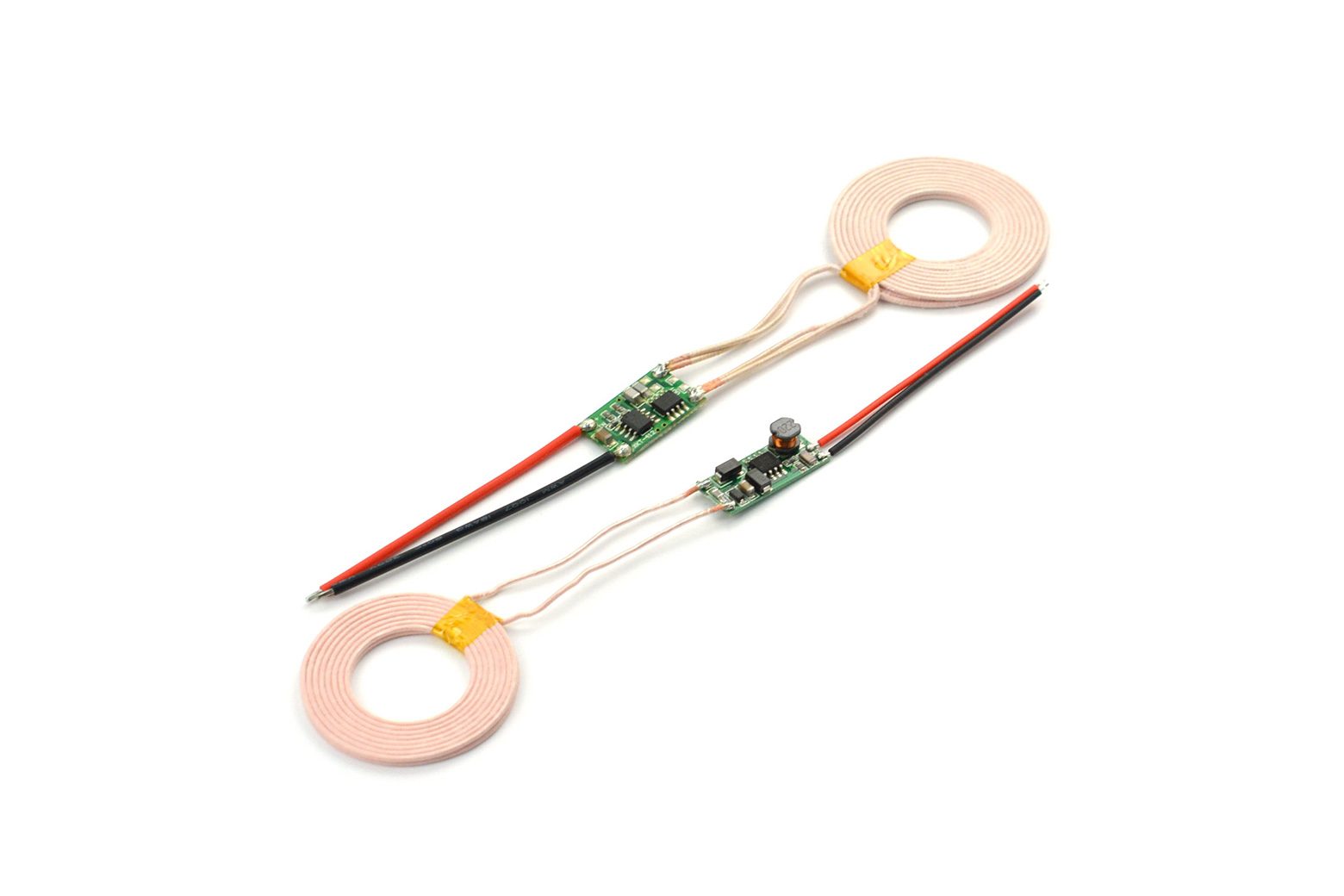

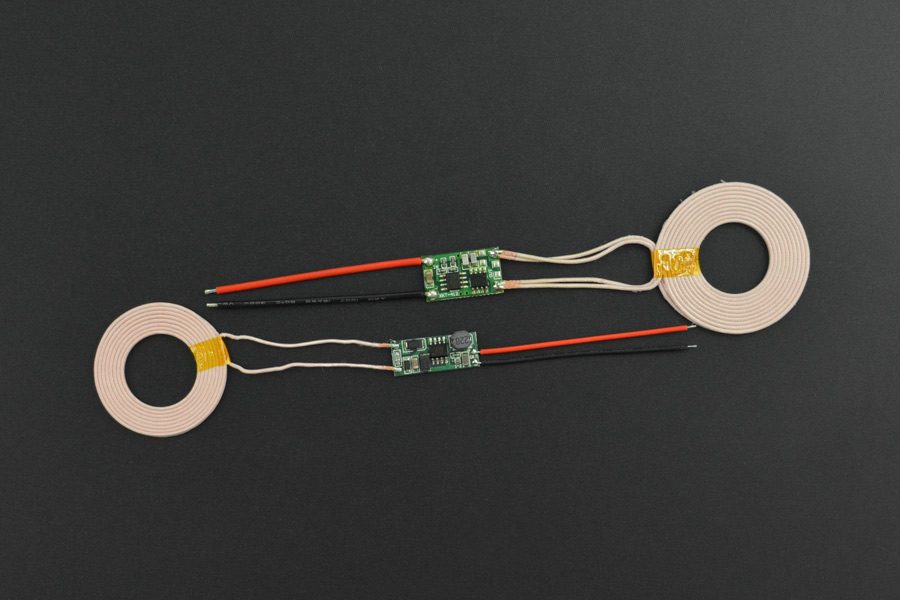

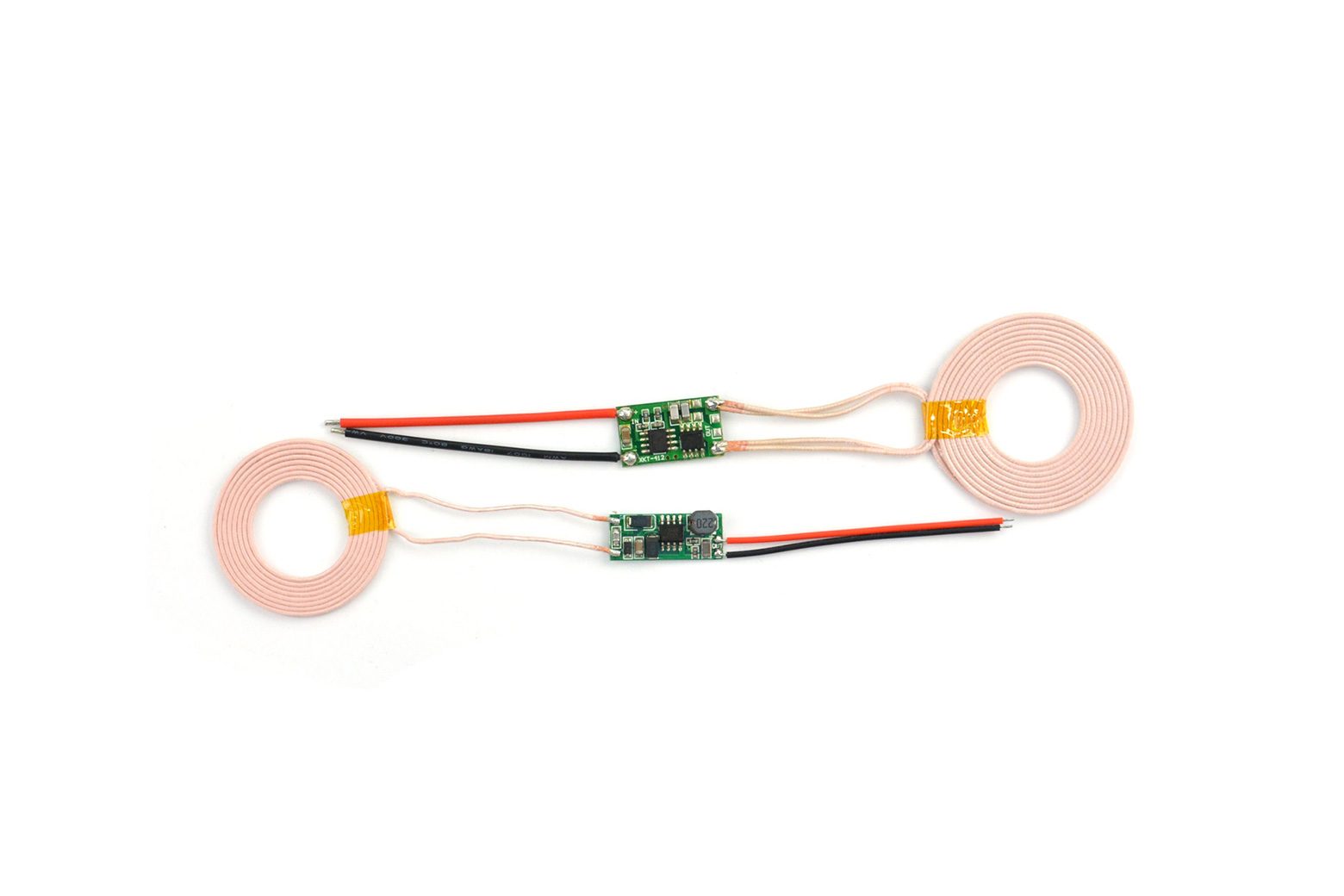

Modulo di ricarica wireless 5 V/1 A – DFR0362

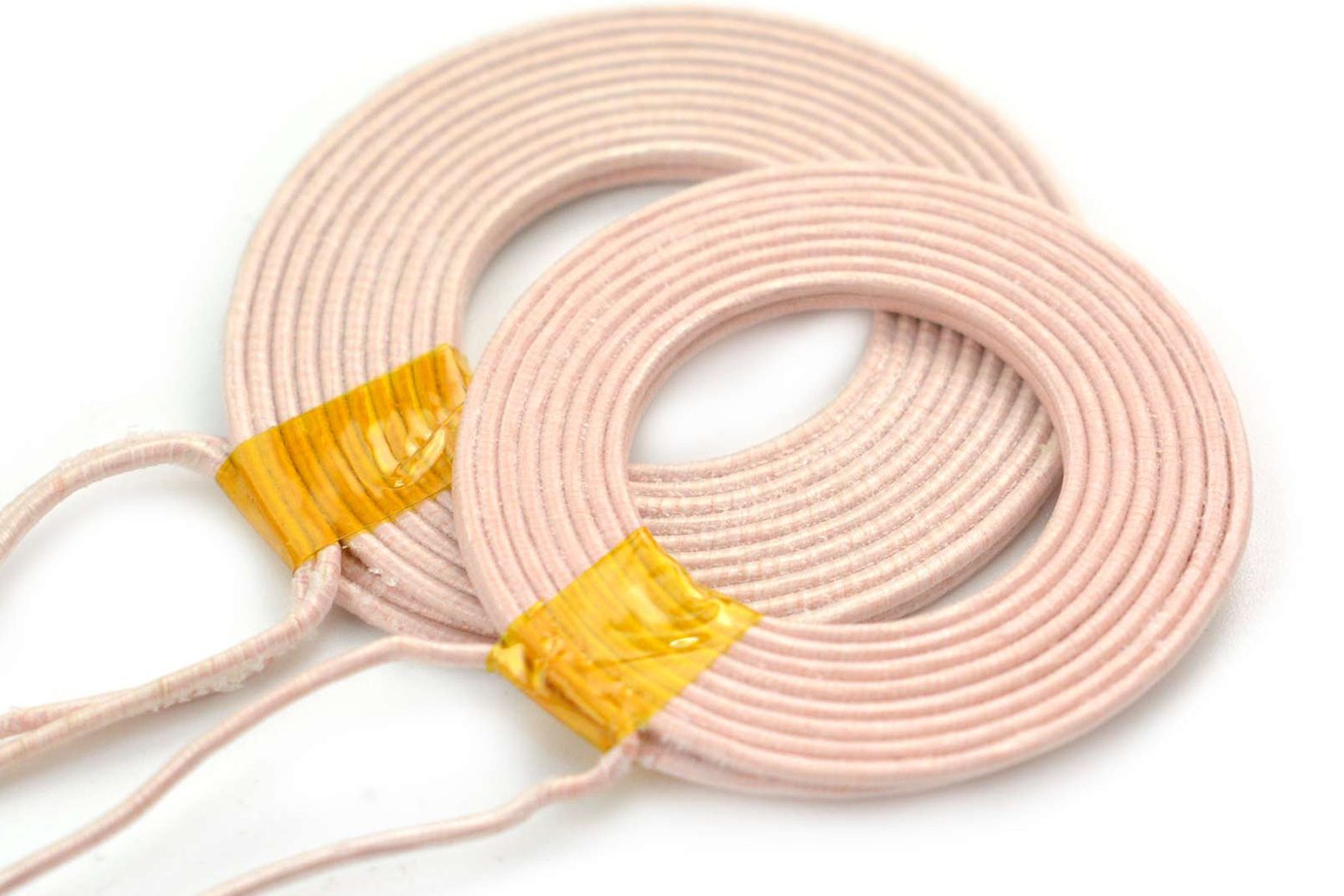

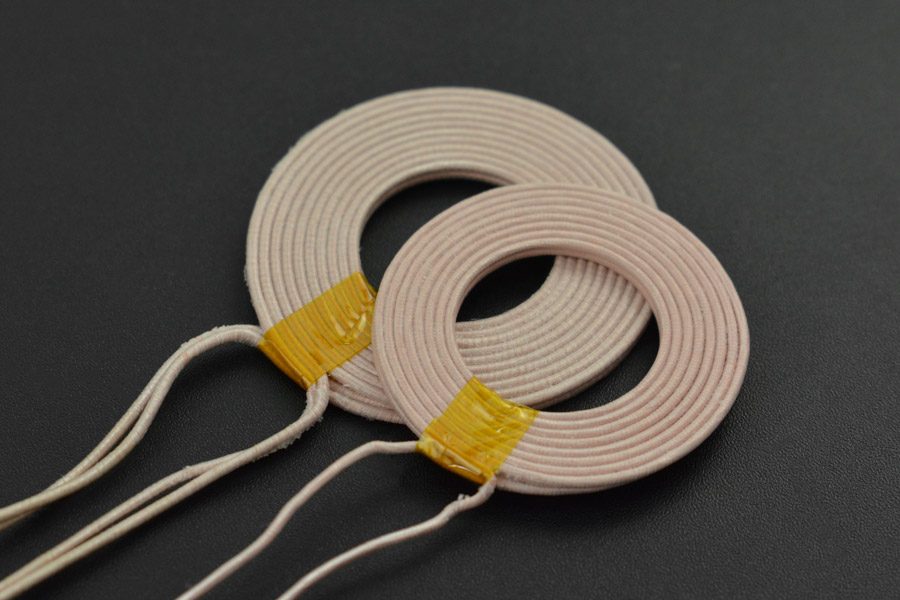

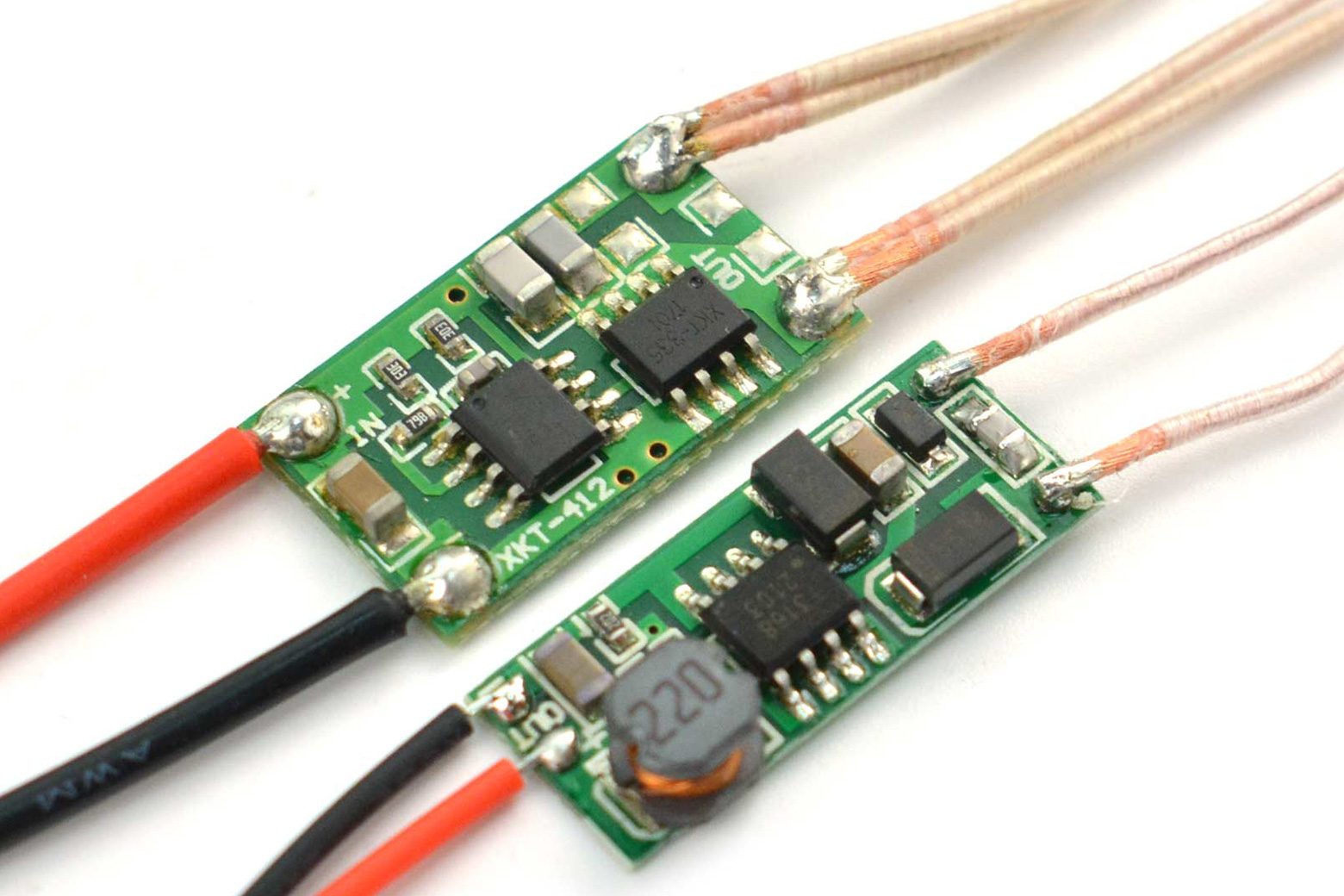

Introduzione I moduli di ricarica wireless utilizzano un campo elettromagnetico per trasferire energia tra due oggetti. Questo di solito viene fatto con una stazione di ricarica. L’energia viene inviata attraverso un accoppiamento induttivo a un dispositivo elettrico, che può quindi utilizzare quell’energia per caricare le batterie o far funzionare il dispositivo. Si tratta di un nuovo modulo di ricarica wireless, che potrebbe fornire una potenza in uscita di 5 V a 1 A (MAX 1,2 A). Utilizza la nuova tecnologia “accoppiamento magnetico risonante”, che ridurrà il consumo di elettricità durante la trasmissione di potenza. L’efficienza di trasferimento potrebbe arrivare al 90%. Potrebbe soddisfare la maggior parte delle richieste di progetto. Disponibile anche 5 V/300 mA (modulo di ricarica wireless 5 V/300 mA) Progetto 1: Display POV utilizzando SPRESENSE Ho realizzato un display POV a colori utilizzando SPRESENSE e il nastro LED DotStar. Caratteristiche Alimentazione stabile Tecnica di risonanza dell’accoppiamento magnetico Bobina di isolamento Design compatto Specifiche Tensione operativa (ingresso): 5 V Tensione operativa (uscita): 5±6% V@1 A (max: 1,2 A) Dimensioni terminale di trasmissione: 43 mm±2 mm(1,69″)(diametro esterno)*20 mm(0,79″)(diametro interno)*2,3 mm(0,09″)(spessore) Dimensioni terminale di ricezione: 43 mm±2 mm(1,69″) (diametro esterno)*20 mm (0,79″) (diametro interno)*2,3 mm (0,09″) (spessore) Distanza operativa: 2-10 mm (0,08-0,39″) Lista di spedizione Modulo di trasmissione x1 Modulo di ricezione x1 Documenti Schema Wiki
