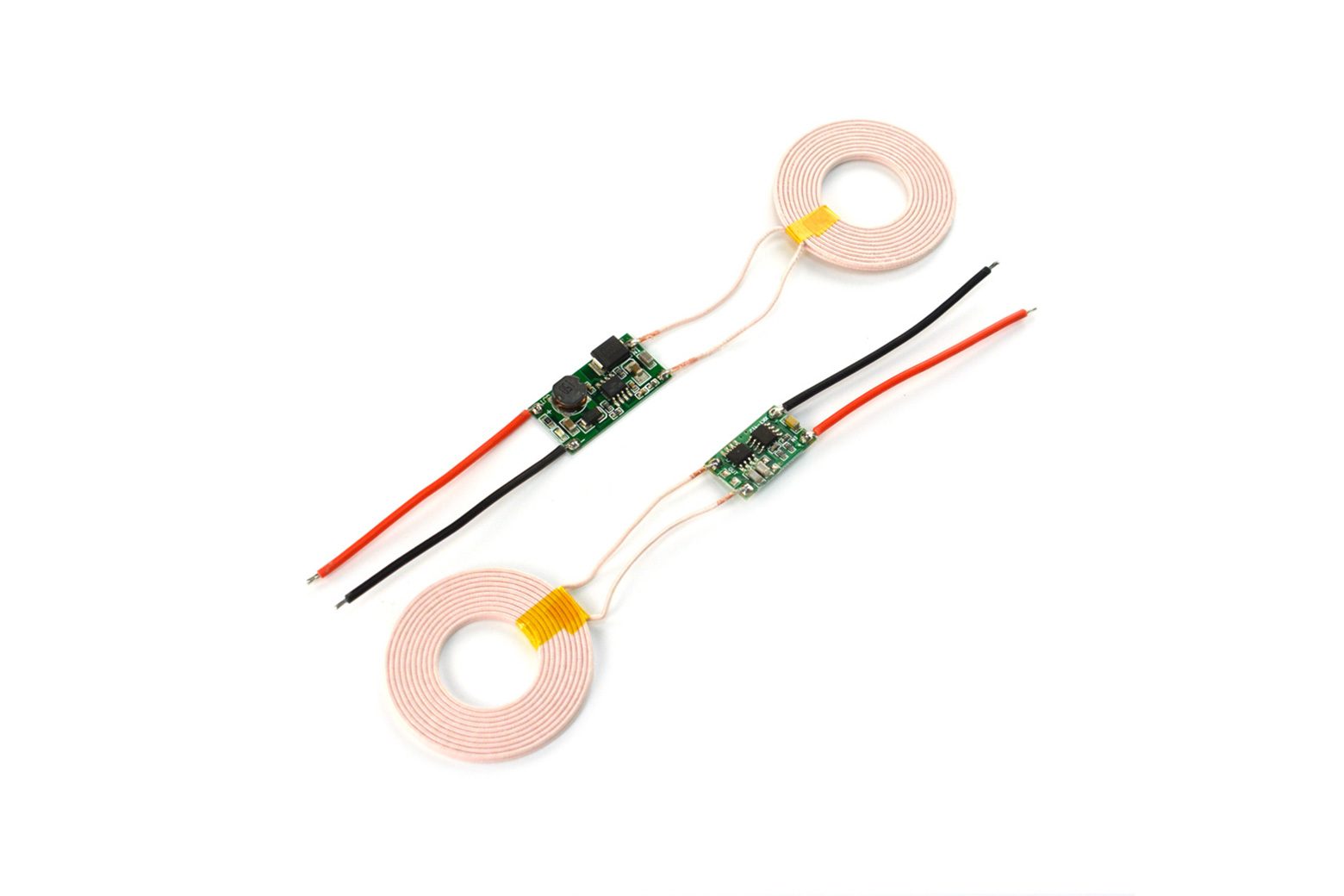

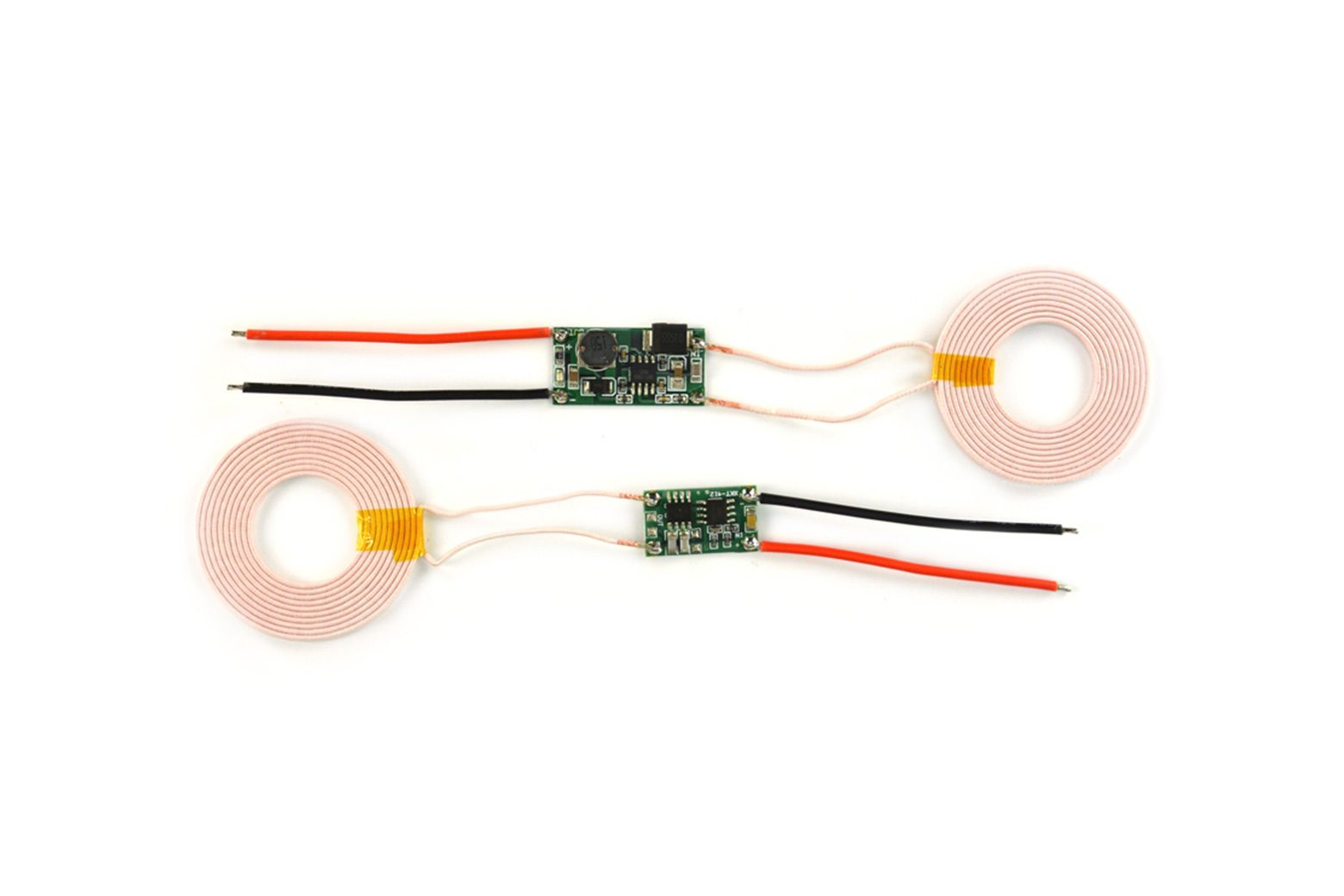

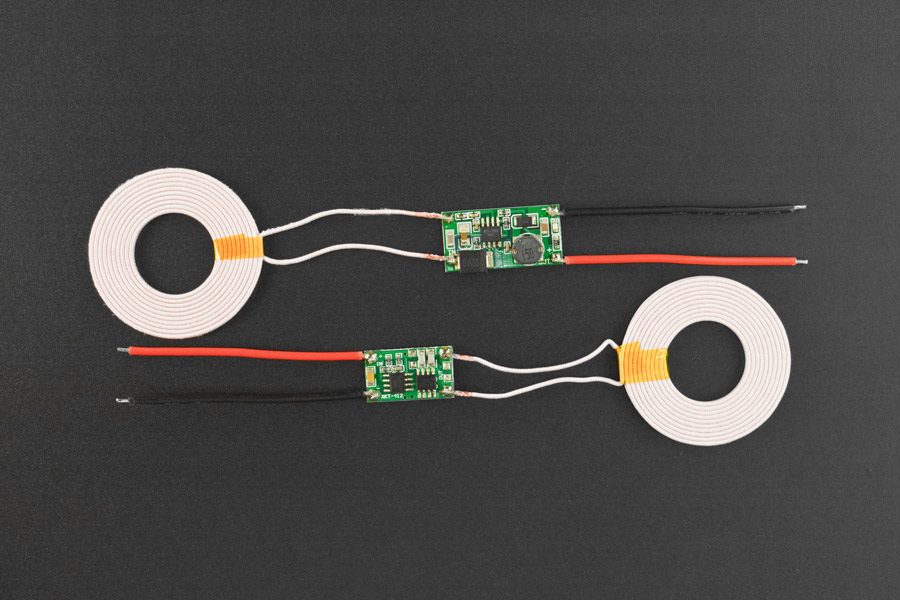

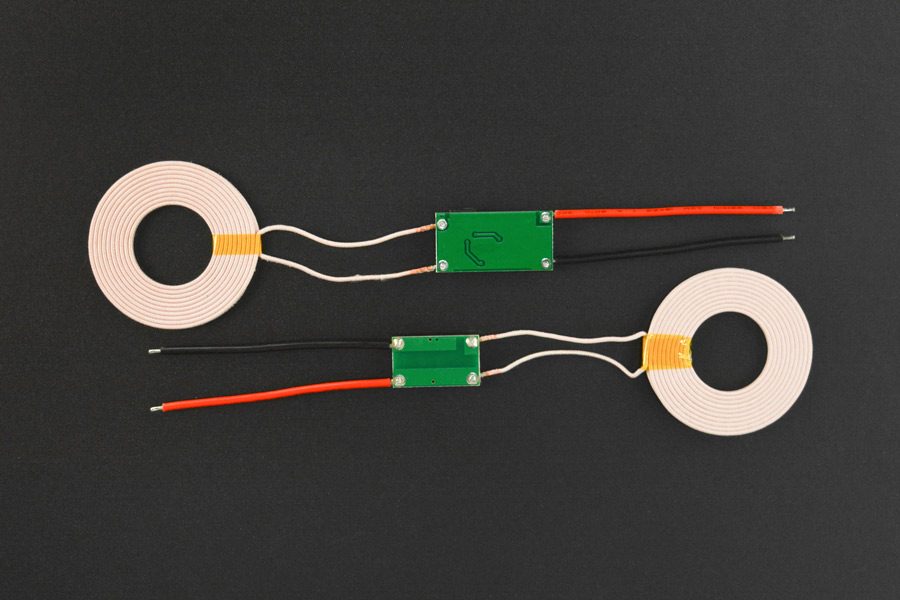

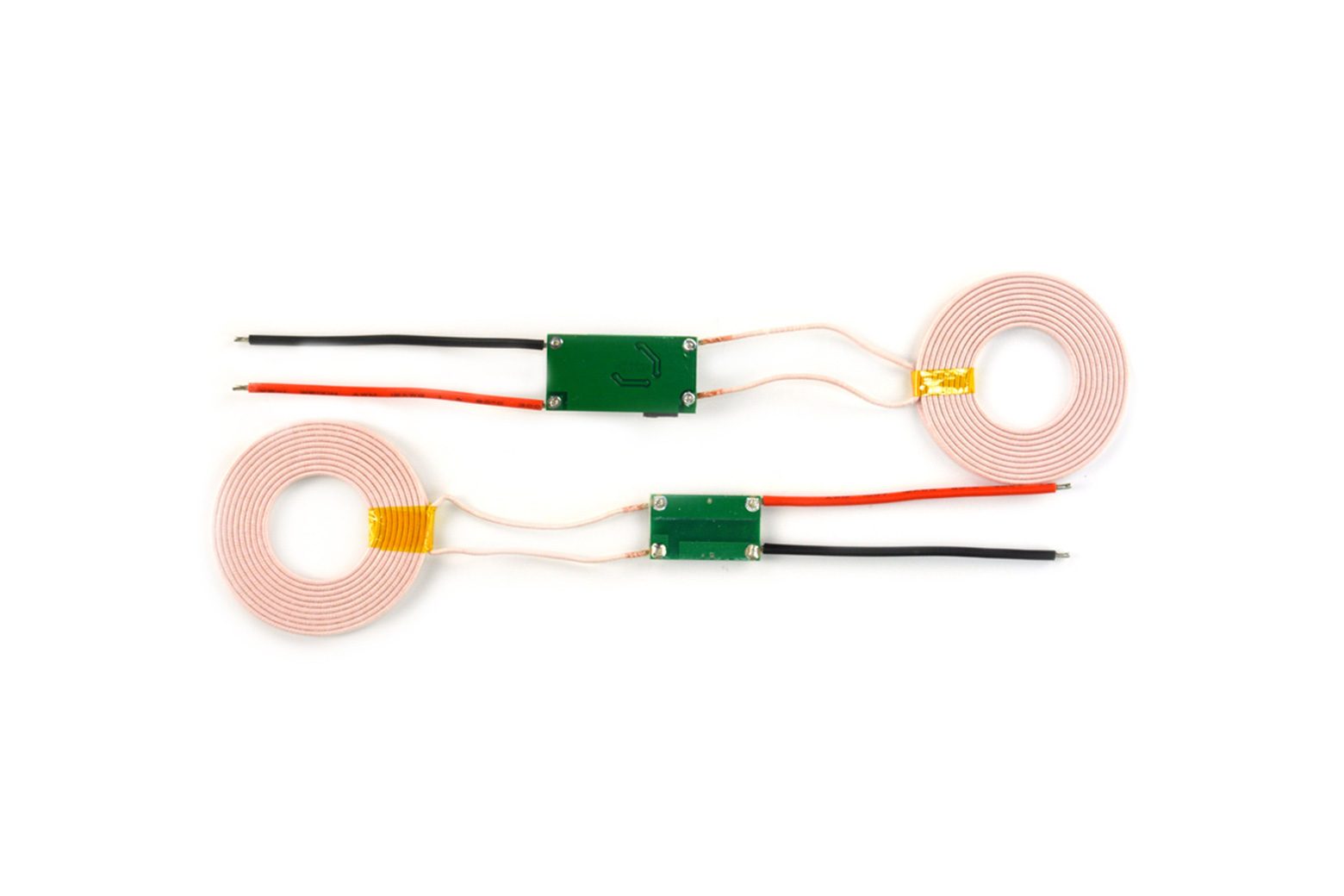

Modulo di ricarica wireless 5 V/2 A (fuori produzione) – DFR0712

Introduzione La tecnologia di ricarica wireless può trasferire energia elettrica attraverso mezzi come aria, carta, plastica, ecc. Si tratta di un modulo di ricarica wireless basato sulla tecnologia di “risonanza accoppiata magnetica” che consuma solo un milionesimo della potenza della tradizionale tecnologia di alimentazione a induzione elettromagnetica. Quando il trasmettitore è elettrificato, non emette onde elettromagnetiche ma forma attorno ad esso un campo magnetico non radiante. Questo campo magnetico viene utilizzato per connettersi con l’estremità ricevente ed eccitare la risonanza nel ricevitore, mediante la quale l’energia può essere trasmessa con un consumo energetico minimo. L’efficienza di trasmissione può raggiungere fino al 90%. Inoltre, il campo magnetico utilizzato in questa tecnologia è forte quanto quello terrestre, quindi non avrà alcun effetto sul corpo umano o su altri dispositivi. Questo modulo è progettato con il chip di alimentazione wireless di nuova concezione e di grandi dimensioni e il suo circuito è piuttosto semplice. Alimentare il modulo trasmittente con 12 V, quindi l’estremità ricevente emetterà una potenza massima di 5 V/2 A, applicabile per piccoli prodotti elettronici. Grazie al design di ricarica senza contatto, il modulo può essere completamente sigillato per essere impermeabile e antipolvere, prolungandone così la durata e rendendolo più comodo da usare. Il modulo può essere utilizzato nell’alimentatore del telefono, nel dispositivo portatile, nei sensori da 5 V, nell’alimentazione wireless fai-da-te, ecc. Nota: si consiglia di controllare la corrente di carico inferiore a 1,8 A se il modulo deve funzionare per un lungo periodo. Specifiche Tensione di ingresso: 12 V Tensione e corrente di uscita massime: 5 V/2 A Dimensioni bobina di trasmissione: diametro esterno 43(±2 )mm, spessore 2,3 mm Dimensioni modulo di trasmissione: 18×8,5×15 mm Dimensioni bobina di ricezione: diametro esterno 43(±2 )mm, spessore 2,3 mm Dimensioni modulo di ricezione: 10×25×3 mm Migliore distanza di ricezione: 3~6 mm Elenco di spedizione Modulo trasmettitore x1 Modulo ricevitore x1
