Modulo di sovrapposizione caratteri OSD FireBeetle – DFR0515

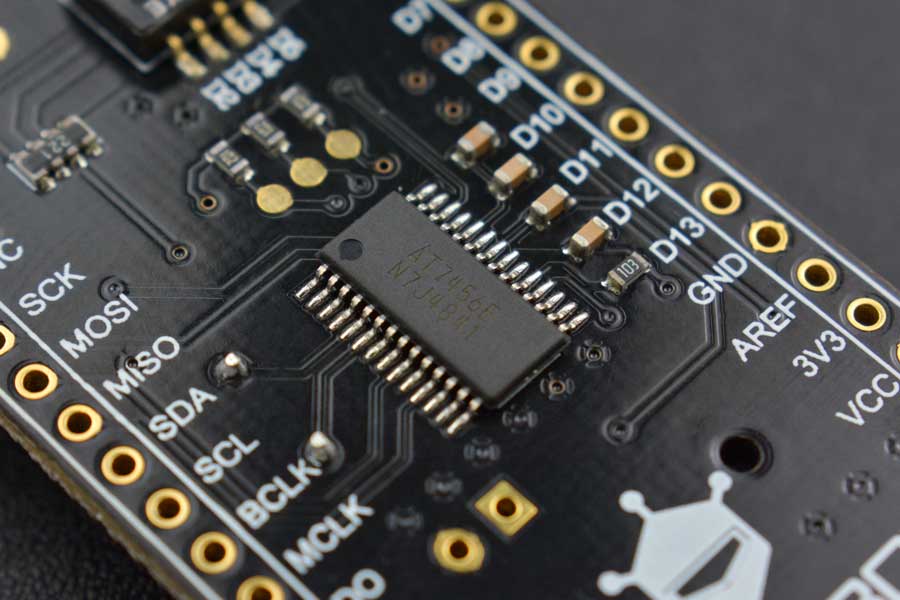

Introduzione OSD è l’abbreviazione di On-screen Display, si tratta di una tecnologia di visualizzazione della regolazione del menu sullo schermo per aggiungere diversi caratteri in stile menu sullo schermo. FireBeetle OSD Character Overlay Module è un nuovo prodotto presentato da DFRobot. Adotta il chip OSD AT7456E. Si tratta di un modulo OSD a canale singolo, dotato di funzioni come unità video, separatore di sincronizzazione, interruttore separato video, ecc. Viene fornito con spazio di archiviazione EEPROM definito dall’utente da 512 byte. Dopo il collegamento alle sorgenti video (segnali AV), il display copre 540×192 pixel che possono mostrare 16×30 caratteri sullo schermo. Gli utenti possono anche richiamare la libreria dei caratteri per mostrare caratteri e immagini. Questo modulo di sovrapposizione caratteri OSD FireBeetle è compatibile con le interfacce della serie FireBeetle e può essere collegato direttamente alle schede madri FireBeetle. Questo modulo può essere ampiamente applicato alla visualizzazione dei caratteri del dispositivo e alla visualizzazione dell’ora di dispositivi di monitoraggio come telecamere stradali e domotica. Dispone di spazio di archiviazione definito dall’utente EEPROM da 512 byte. Supporta caratteri di controllo lampeggiamento, colore inverso e sfondo. Supporta l’impostazione della luminosità riga per riga. Display massimo di 16×30 caratteri Supporta la compensazione dell’attenuazione dell’uscita del drive video Generatore di sincronizzazione integrato e supporto ingresso segnale di sincronizzazione composta esterna Compatibile con NTSC e PAL Caratteri incorporati Specifiche Tensione operativa: 3,3 V~5 V Corrente operativa: 75 mA Display caratteri: 16×30 Pixel caratteri: 18×12 Risoluzione: 540×192 Colore da mostrare: Colore singolo (bianco) Sorgente segnale: AV I/O Interfaccia di comunicazione: SPI Temperatura operativa: -10 ℃ ~ 85 ℃ Dimensioni: 2,28 pollici x 1,14 pollici/58 mm x 29 mm Elenco di spedizione Modulo sovrapposizione caratteri OSD FireBeetle x1 Cavi AV a JST-2P x2 2,54 Connettore femmina nero-18P x2 2,54 Pin nero-18P x2 2,54 Pin nero-4P x1 Documenti Wiki del prodotto
