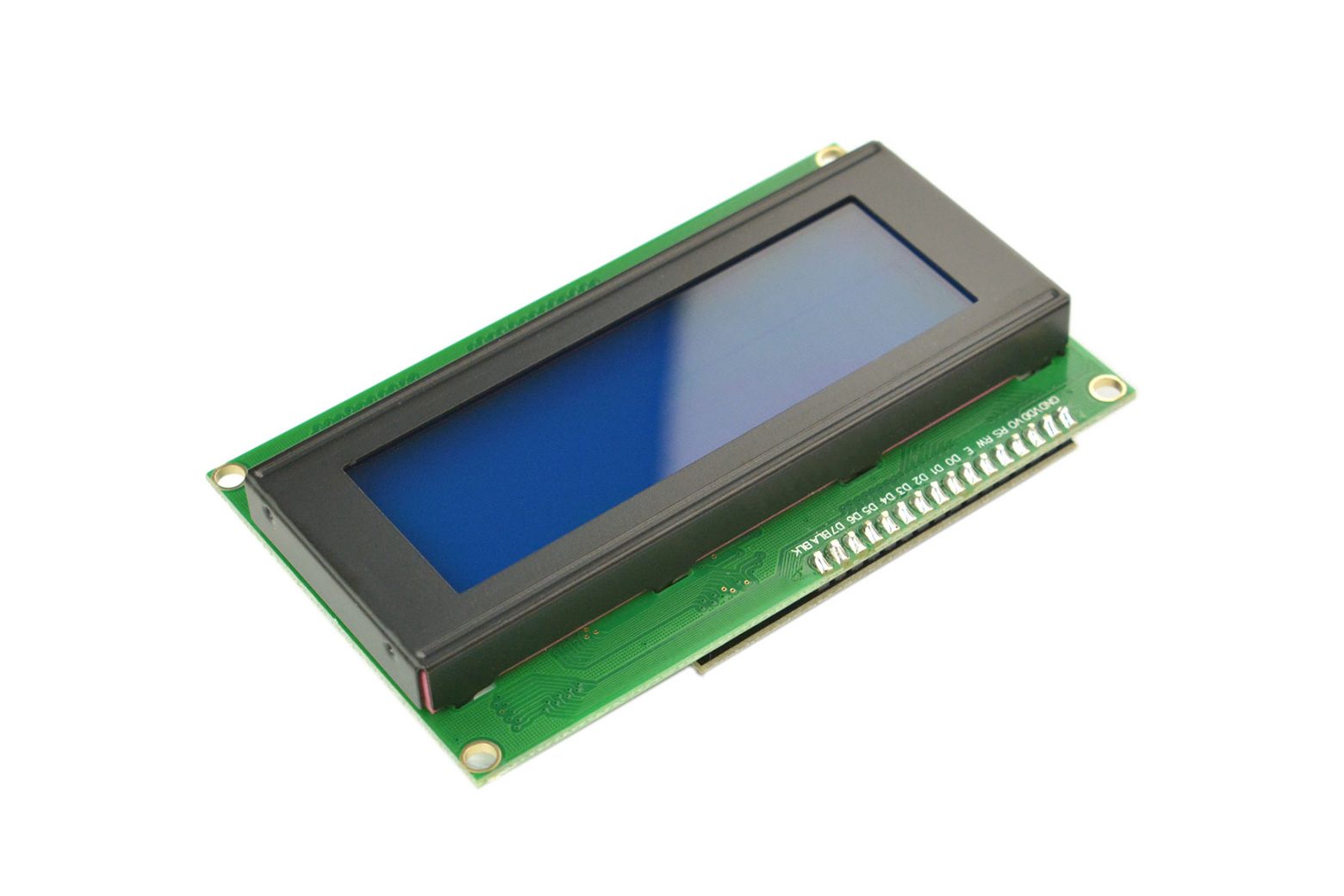

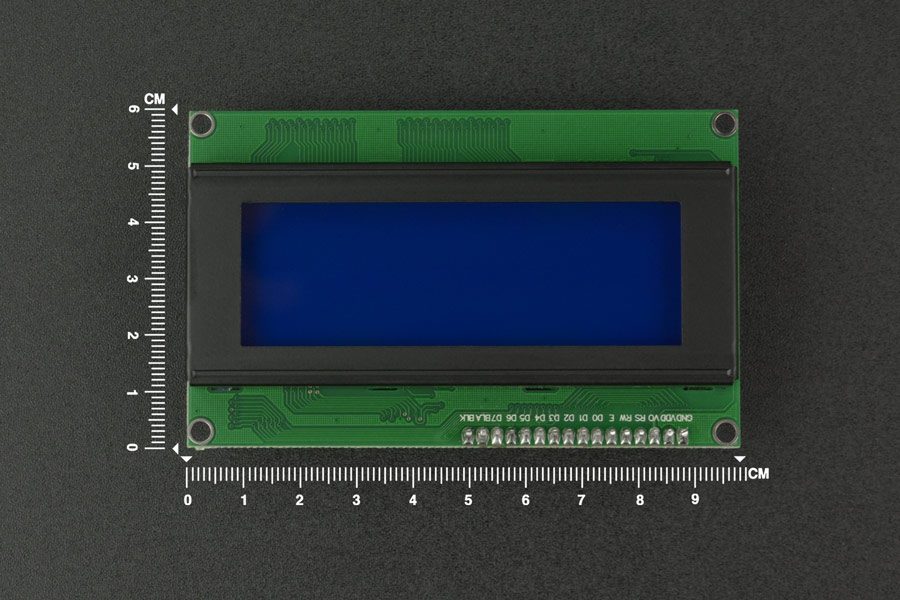

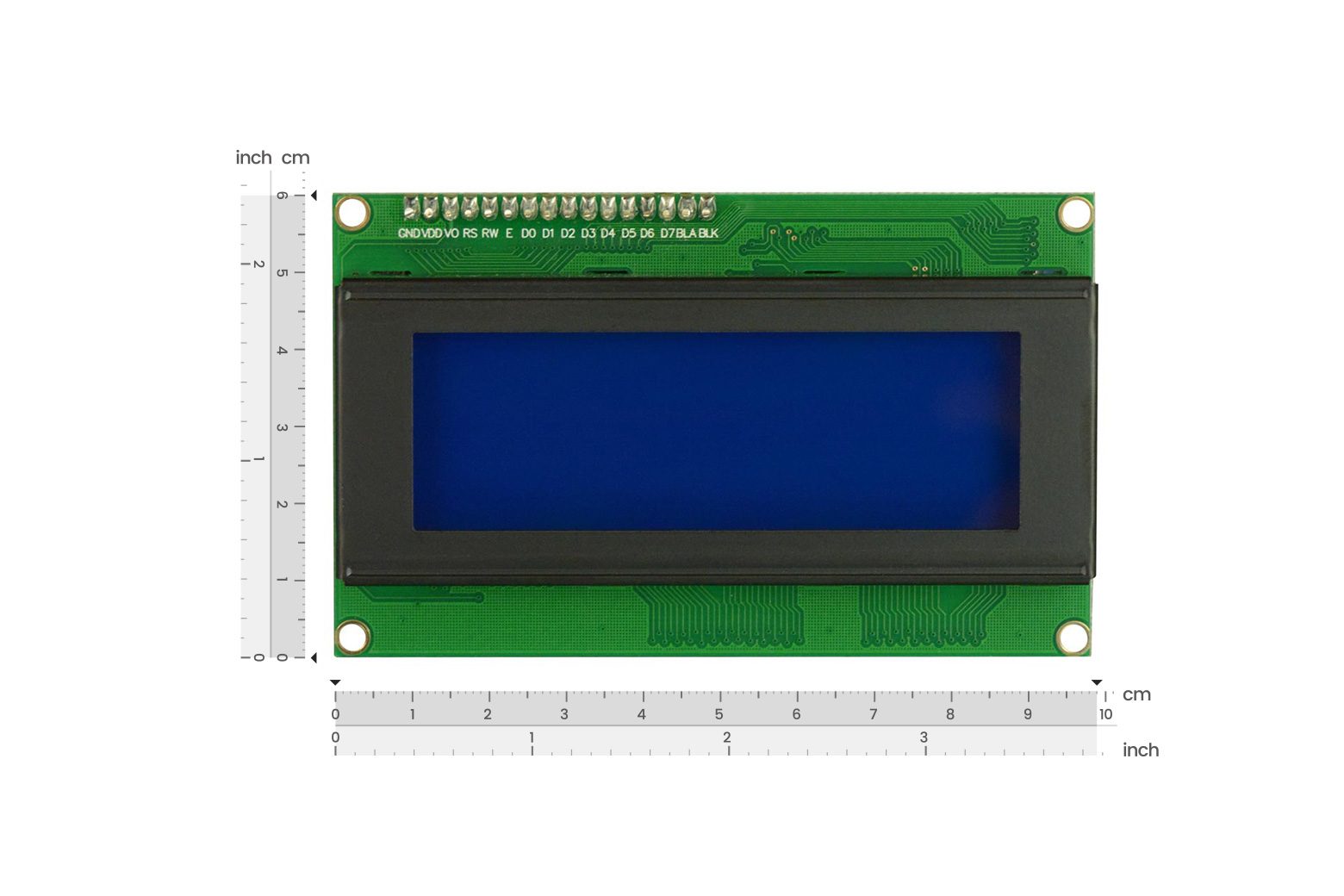

Modulo display LCD Arduino I2C 20×4 – DFR0154

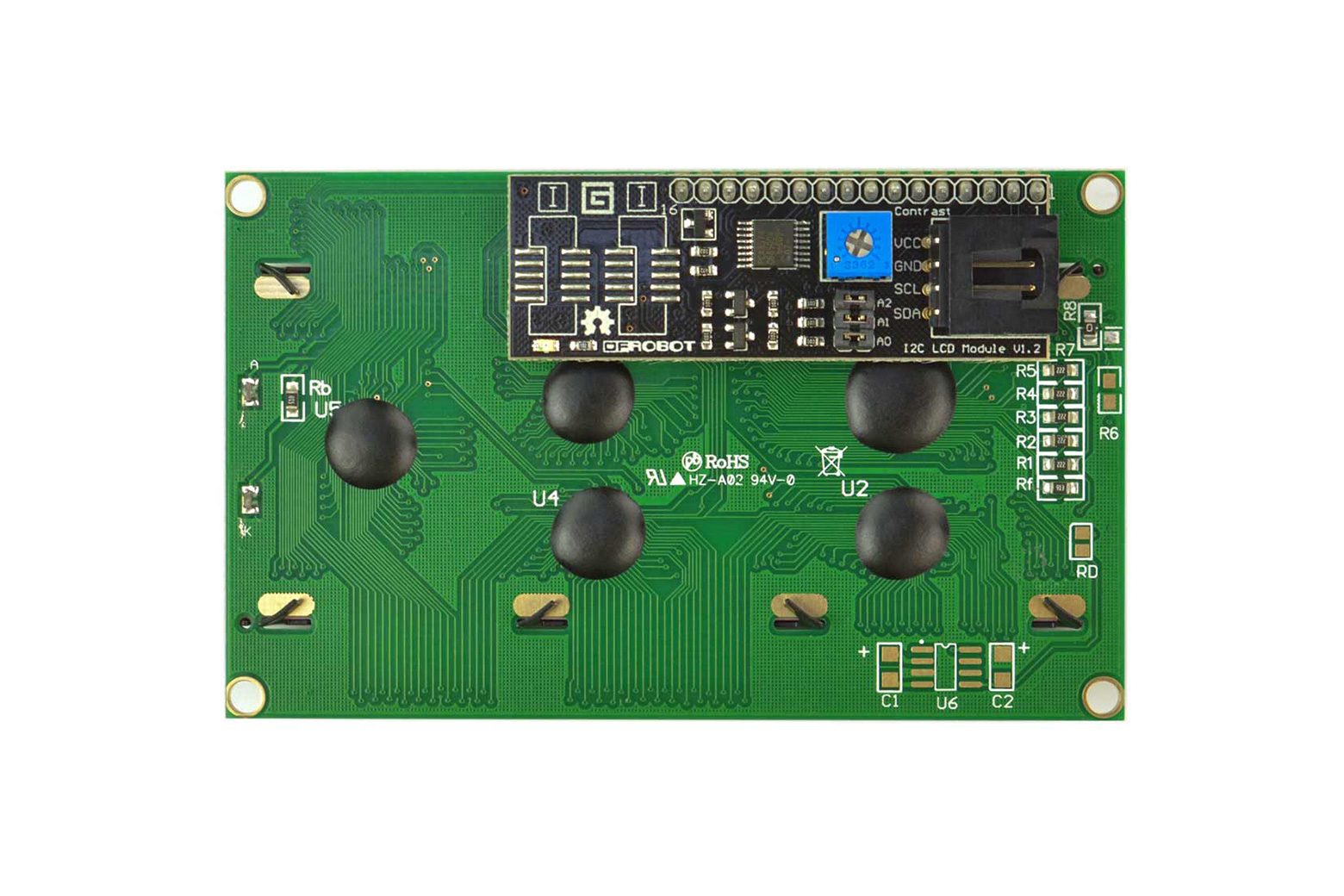

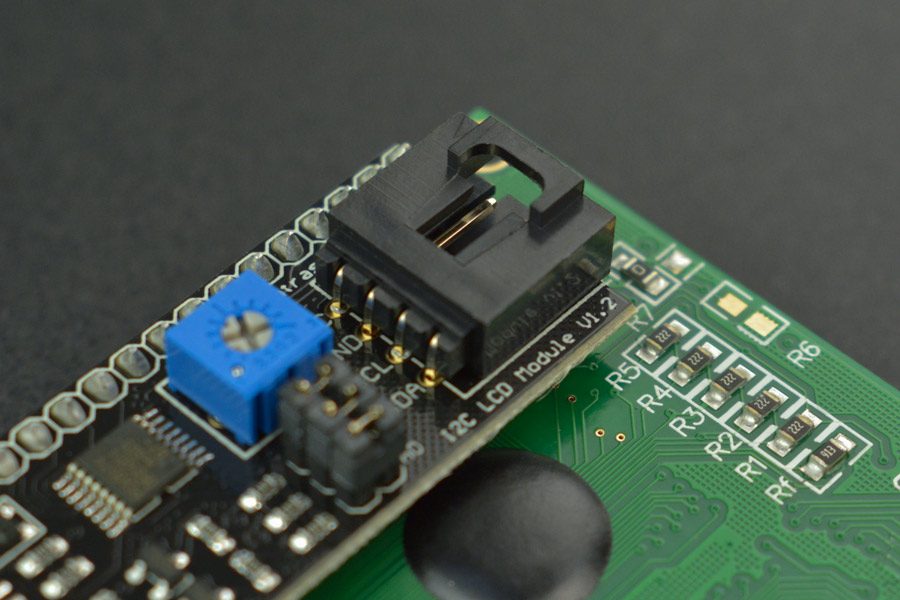

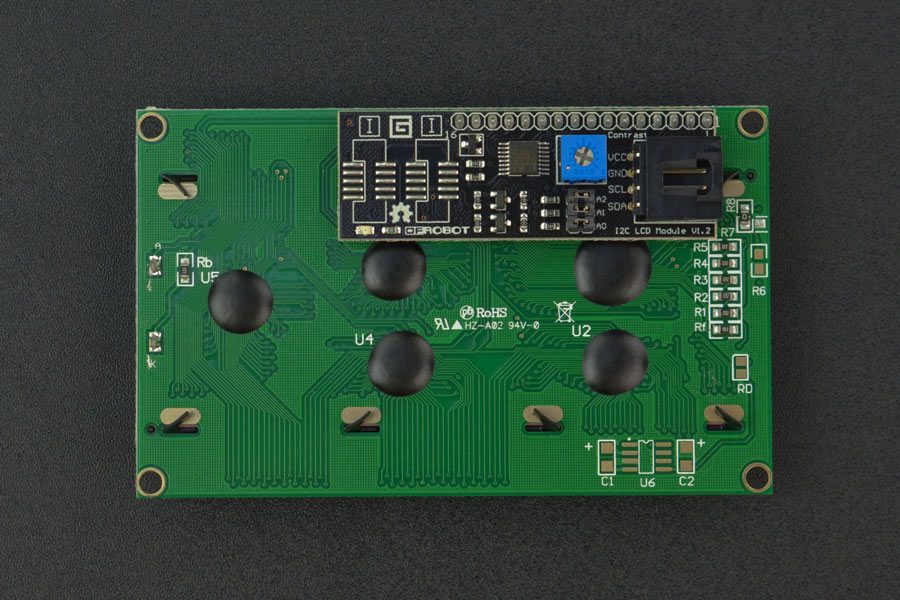

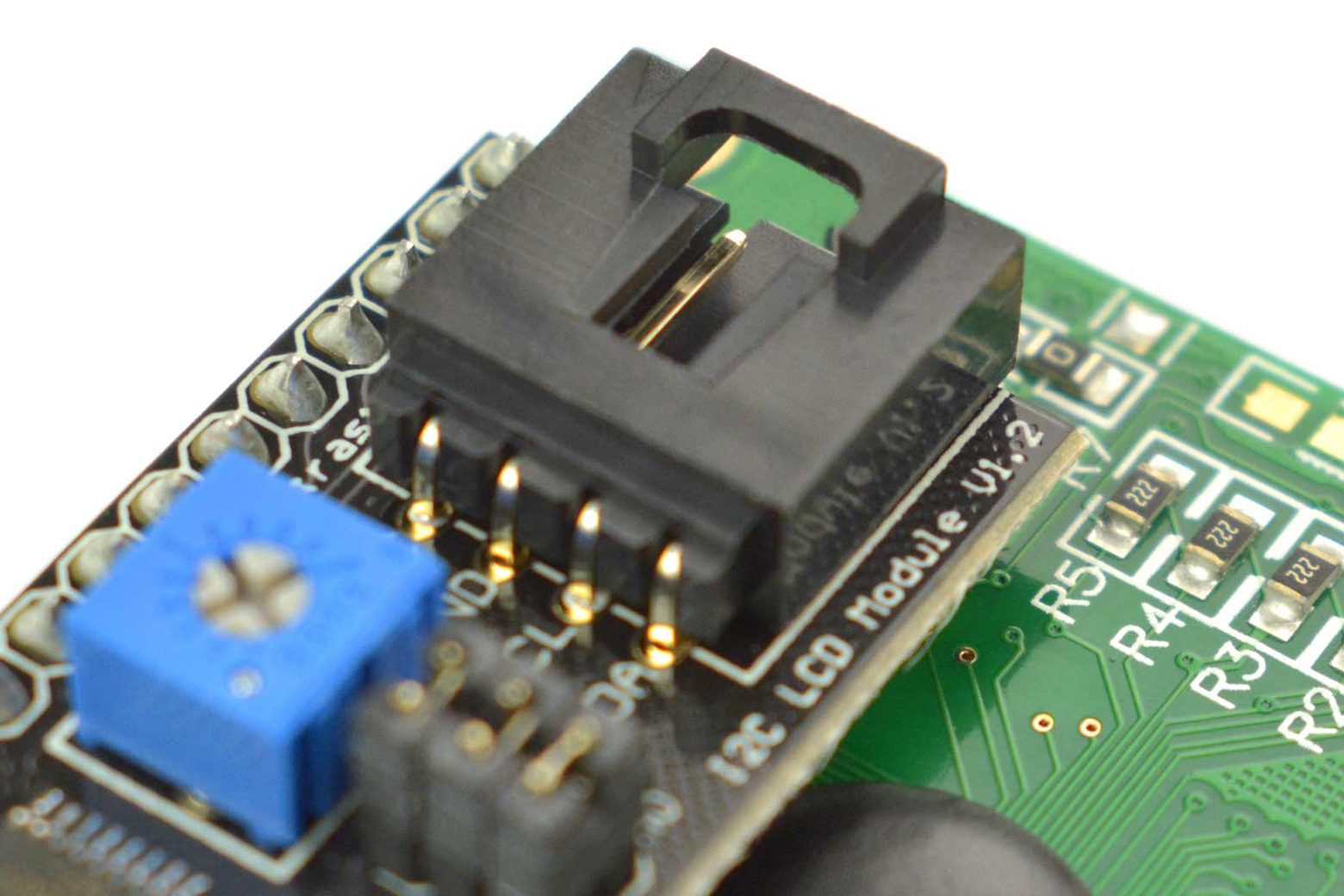

Introduzione Si tratta di un modulo display LCD compatibile con Arduino 20×4 con interfaccia I2C ad alta velocità. È in grado di visualizzare caratteri 20×4 su due righe, caratteri bianchi su sfondo blu. Generalmente, il display LCD esaurirà la risorsa pin Arduino. Richiede 6 pin digitali e 2 pin di alimentazione per un display LCD. Se vuoi costruire un progetto robot, sarà un problema con Arduino UNO e il display LCD. Questo modulo display LCD I2C 20×4 è progettato per il microcontrollore Arduino. Utilizza l’interfaccia di comunicazione I2C. Con questa interfaccia I2C sono necessarie solo 2 linee (I2C) per visualizzare le informazioni su qualsiasi progetto basato su Arduino. Salverà almeno 4 pin digitali/analogici su Arduino. Tutti i connettori sono standard XH2.54 (tipo breadboard). Puoi collegarlo direttamente con il ponticello. Questo modulo LCD 1602 ha 8 indirizzi I2C in tutto, da 0x20 a 0x27. Puoi impostarne uno in base alle tue esigenze, evitando il conflitto dell’indirizzo I2C. E il suo contrasto può essere regolato manualmente. Questa scheda può essere alimentata da 5 V o 3,3 V che la rendono compatibile sia con Arduino 101 o Arduino DUE, con il sistema Intel Edison 3,3 V e con il sistema standard Arduino UNO/Arduino Mega 5 V. È disponibile uno schermo LCD I2C 1602 alternativo per meno caratteri. Ultimo aggiornamento: V1.2: Connettore I2C: VCC, GND, SCL, SDA Specifica Indirizzo I2C: 0x20-0x27 (0x20 predefinito) Numero di caratteri: 20 caratteri x 4 righe Retroilluminazione a LED blu con colore bianco Contrasto regolabile Tensione di alimentazione: 5 V (tramite Pin) 3,3 V (tramite IDC10) Interfaccia: I2C/TWI x1, IDC10 x2 Direzione della vista: Visualizzazione ampia angolo Dimensione punto: 0,55 x 0,55 mm(0,02×0,02″) Passo punto: 0,60 x 0,60 mm(0,023×0,023″) Dimensione carattere: 2,96 x 4,75 mm(0,11×0,19″) Passo carattere: 3,55 x 5,35 mm(0,14×0,21″) Formato: 98x60x24mm(3.86×2.36×0.94″) Elenco di spedizione Modulo display LCD Arduino I2C 20×4 x1 Documenti Pagina Wiki Schema Arduino Codice esempio Libreria schermi LCD Arduino (compatibile con IDE V1.0 e versioni precedenti) Scheda tecnica LCD PCA8574 Scheda tecnica
