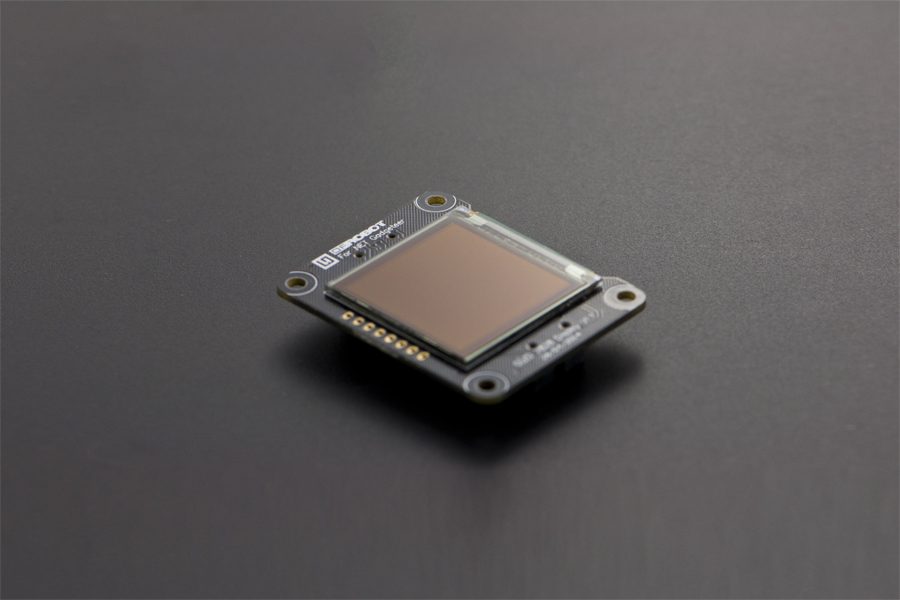

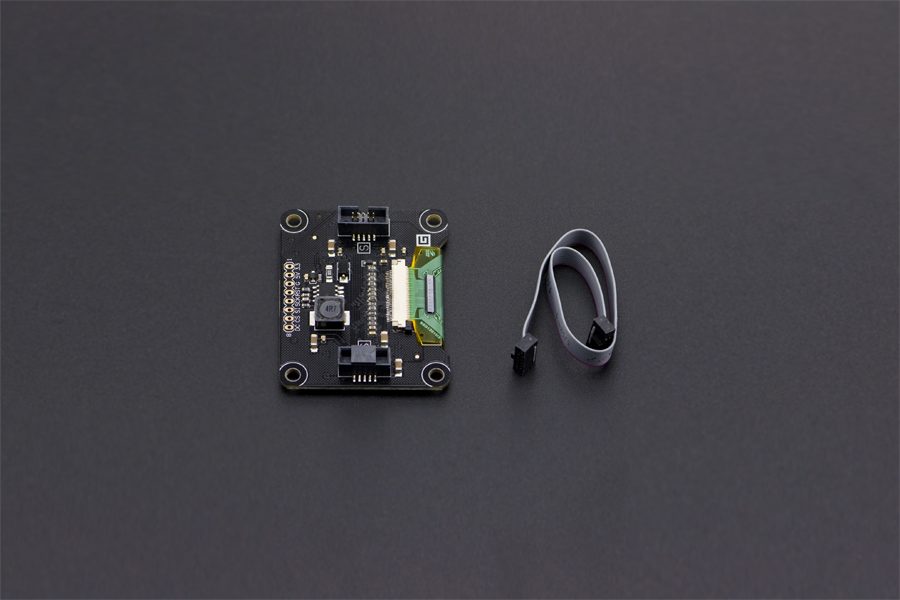

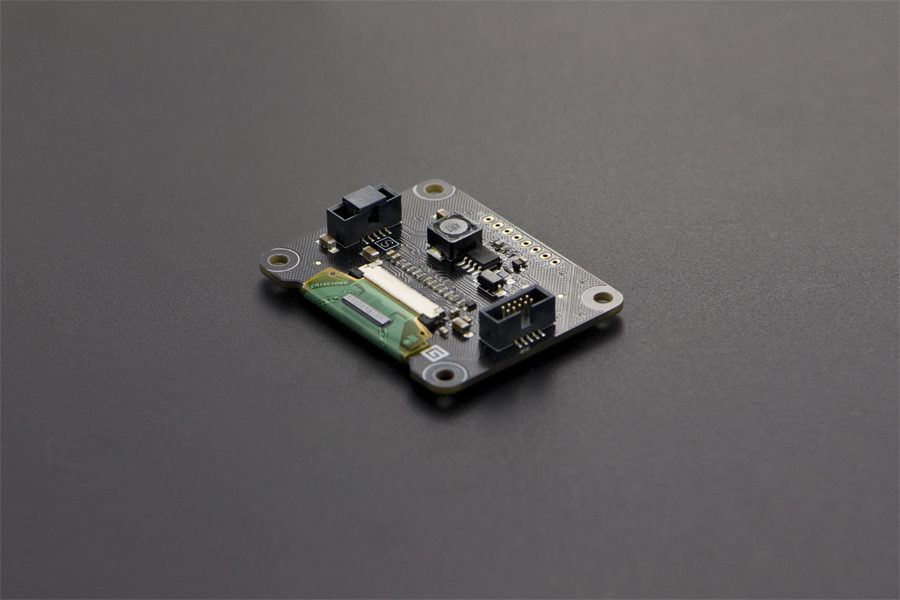

Modulo display OLED 2828 (compatibile con Arduino) – TOY0005

Nota introduttiva: il modulo display OLED 2828 è ora fuori produzione. Un display OLED funziona senza retroilluminazione. Pertanto, può visualizzare livelli di nero profondi ed essere più sottile e leggero di un display a cristalli liquidi (LCD). In condizioni di scarsa illuminazione ambientale, come in una stanza buia, uno schermo OLED può raggiungere un rapporto di contrasto più elevato rispetto a un LCD. La tecnologia OLED viene utilizzata in applicazioni commerciali come display per telefoni cellulari e lettori multimediali digitali portatili, autoradio e fotocamere digitali, tra gli altri. Progetti del modulo display OLED 2828: come realizzare un tachimetro GPS? Componenti hardware: Modulo display OLED 2828 Modulo GPS con custodia Dreamer Nano V4.1 (compatibile con Arduino Leonardo) Pacchetto LED da 3 mm (50 pezzi) perfboard Utensili manuali e macchine di fabbricazione: Stampante 3D (generico) Saldatore (generico) Supporta controller Arduino e altri microcontrollori da 3,3 V. Specifiche Voltaggio operativo: 3,3 V, 5 V 262.144 k Colori (massimo) Risoluzione pixel 128×128 RGB Interfaccia: SPI o Gadgeteer Temperatura operativa: -30 ℃ ~ +70 ℃ Dimensioni OLED: 26,855 x 26,864 mm (1,057 x 1,058″) Dimensioni modulo: 52,00 x 42,00 mm (2,05 x 1,65″) Peso: 20 g Dimensioni: 1,5 pollici IC driver: SSD1351 Identificazione pin Porta Arduino 3.3: Alimentazione logica 3,3 V 5 V: Alimentazione OLED 5 V (tramite circuito boost per fornire 13 V allo schermo) G: GND RST: ripristino SCK: SCK SI: MOSI CS: Chip Select DC: D/C Elenco di spedizione Modulo diaplay OLED 2828 x1 Cavo IDC10 da 1,27 mm x1 Documenti Scheda tecnica schema WIKI del prodotto
