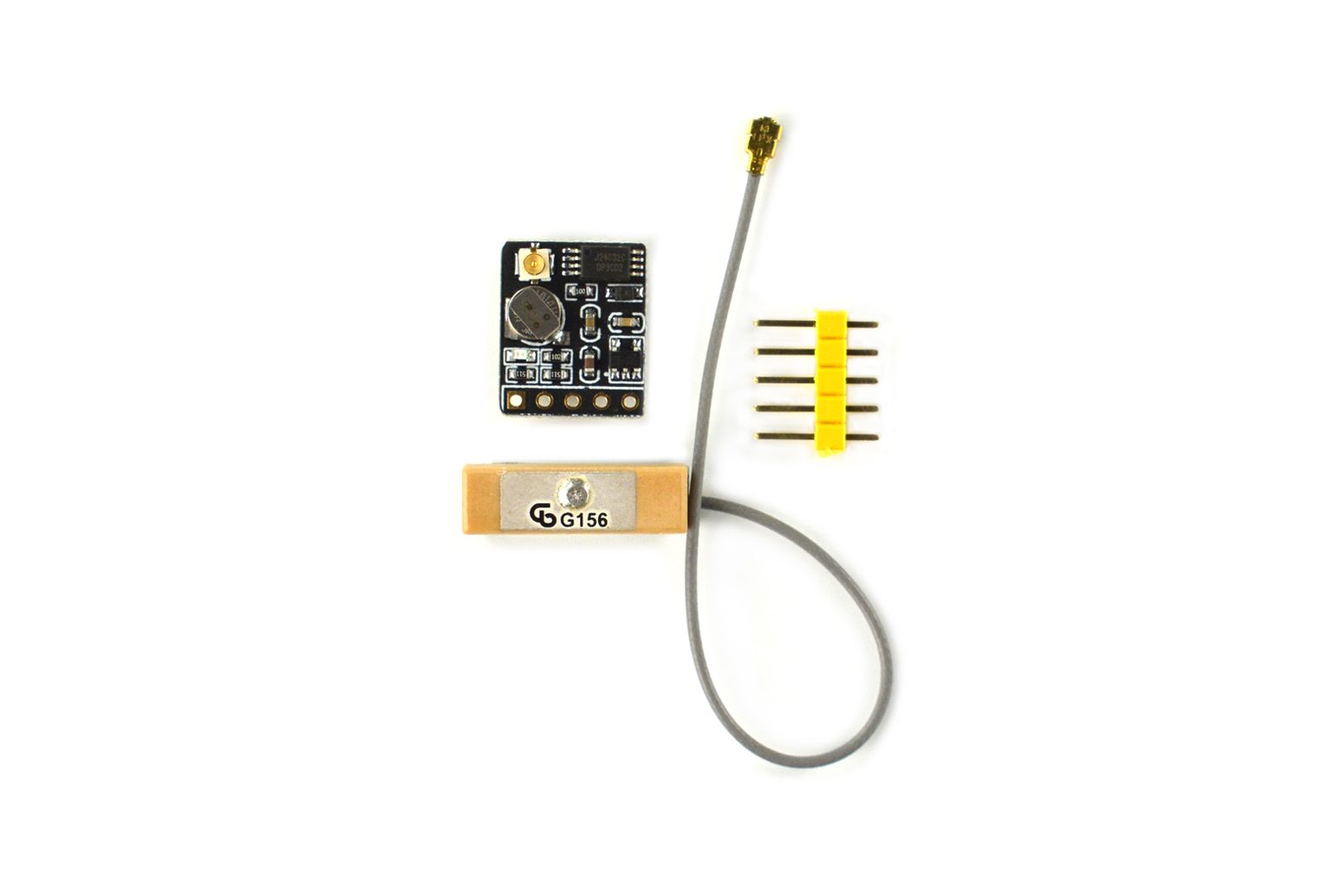

Modulo doppio GPS + BDS BeiDou – TEL0132

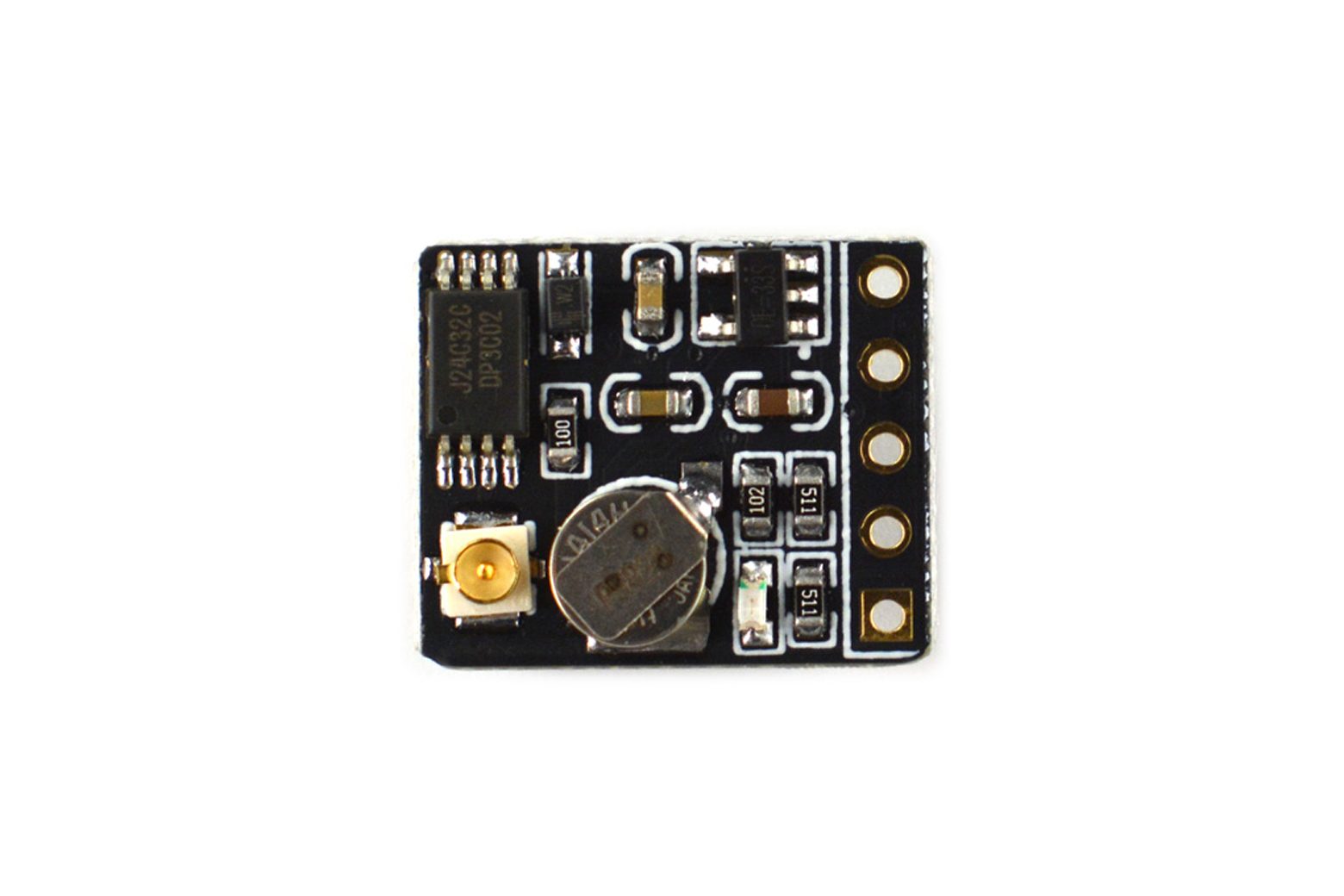

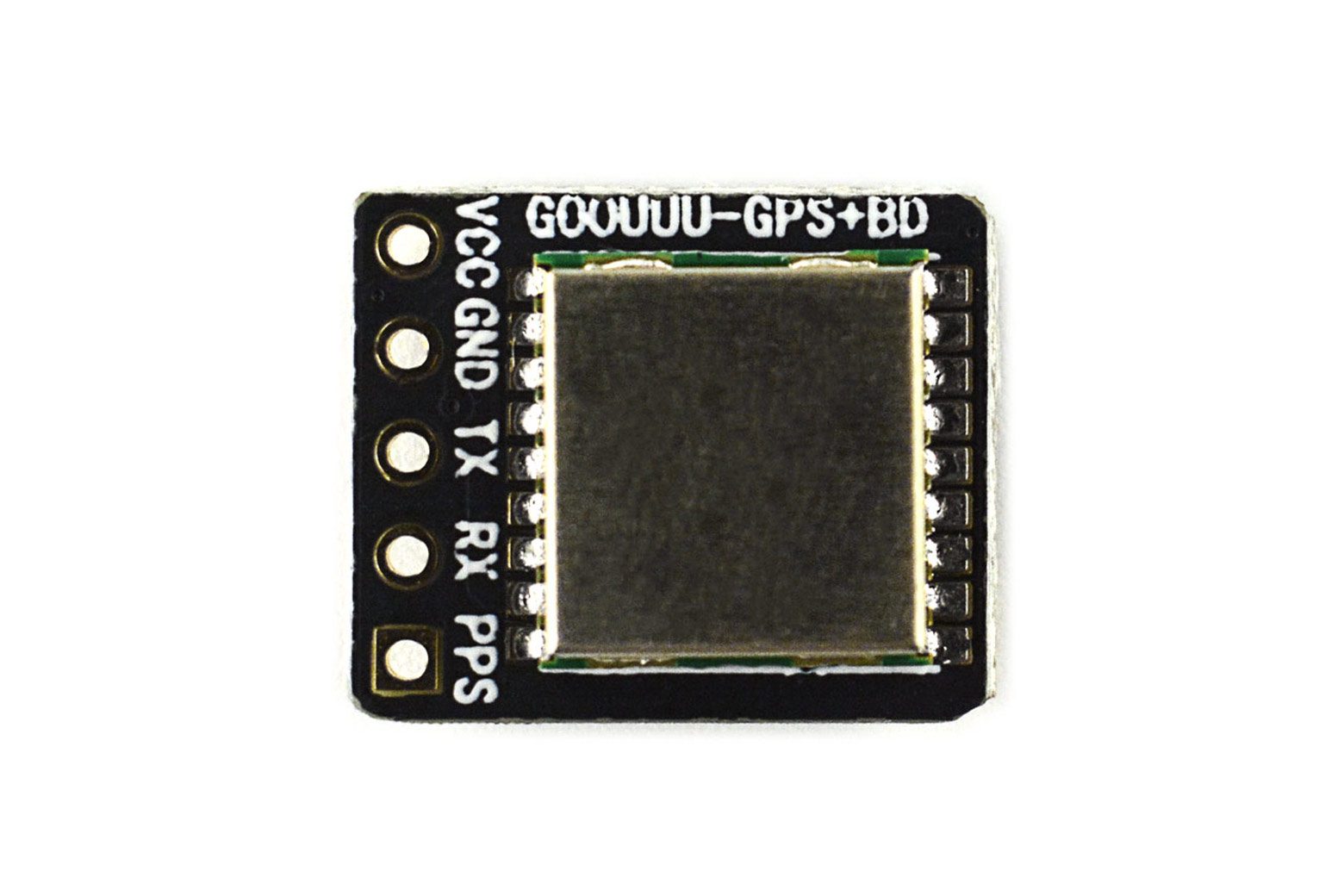

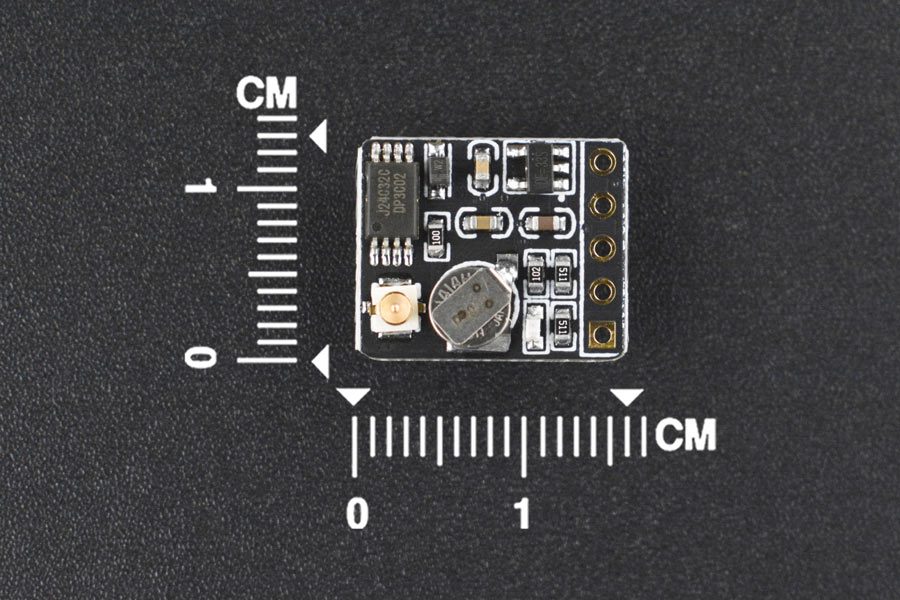

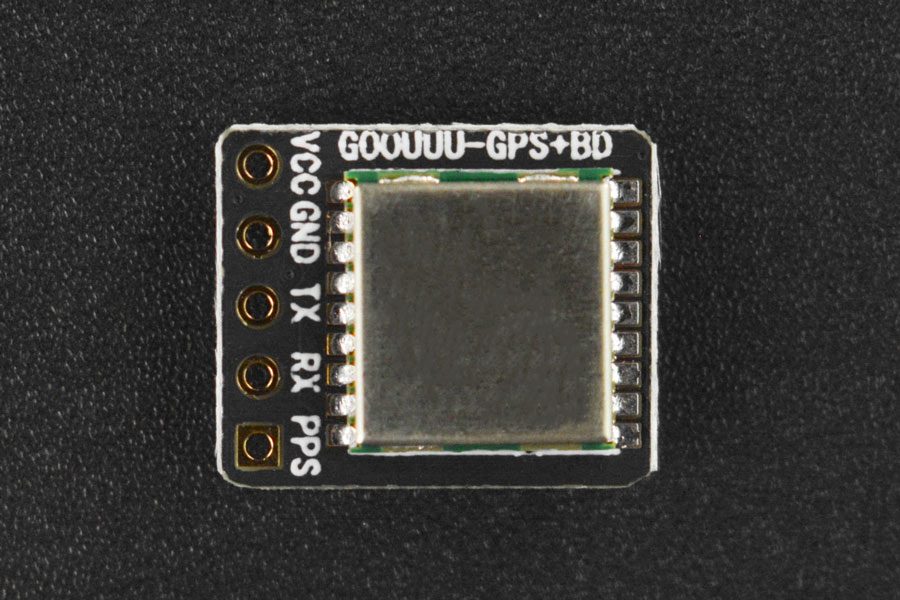

Introduzione Si tratta di un modulo di posizionamento e navigazione di piccole dimensioni basato sull’AT6558 (un vero chip di navigazione e posizionamento satellitare multimodale sei in uno). Può fornire informazioni sulla posizione in tempo reale e supportare una varietà di sistemi di navigazione satellitare, inclusi 32 canali di tracciamento. Inoltre, il modulo può ricevere il segnale GNSS da 6 sistemi di navigazione satellitare contemporaneamente, che includono il BDS cinese (sistema satellitare di navigazione Beidou), il GPS americano, il GLONASS russo, il GALILEO europeo, il QZSS giapponese e il sistema di potenziamento satellitare SBAS (WAAS, EGNOS, GAGAN MSAS) e realizzare il posizionamento, la navigazione e il timing congiunti. In modalità uscita seriale, è compatibile con varie schede madri dotate di uscita seriale: Arduino, Raspberry Pi, STM32 e così via. L’errore di precisione del posizionamento è misurato a circa 3 m, sostanzialmente lo stesso degli smartphone. Il consumo energetico del modulo è pari a 0,1 W e può funzionare ininterrottamente per un lungo periodo con un piccolo alimentatore. Le dimensioni ridotte del modulo ne consentono l’integrazione in vari tipi di droni e auto intelligenti. Inoltre, questo modulo può essere molto adatto per la navigazione del veicolo, il posizionamento portatile e i dispositivi indossabili o essere utilizzato in sostituzione del modulo della serie Ublox MAX. Specifiche Voltaggio operativo: 3,3-5 V SMA e IPEX Porte antenna E2PROM integrata per memorizzare le impostazioni di configurazione Batteria ricaricabile XH414 integrata, accelera l’avvio a caldo e la ricerca Supporto A-GNSS Avvio a freddo Sensibilità di acquisizione: -148 dBm Sensibilità di tracciamento: -162 dBm Precisione di posizionamento: 2,5 m (CEP50, campo aperto) Tempo per la prima correzione: 32 secondi (o pochi minuti, dipende da rispetto all’ambiente) Basso consumo: <25 mA (funziona continuamente) Rilevamento antenna integrata e funzione di protezione da cortocircuito dell’antenna Dimensioni: 13,1 x 15,7 mm/0,52 x 0,62″ Documenti Wiki prodotto Lista spedizioni GPS + BDS BeiDou Modulo doppio x1 Connettore x1 Pin x1
