Modulo dual – TEL0111

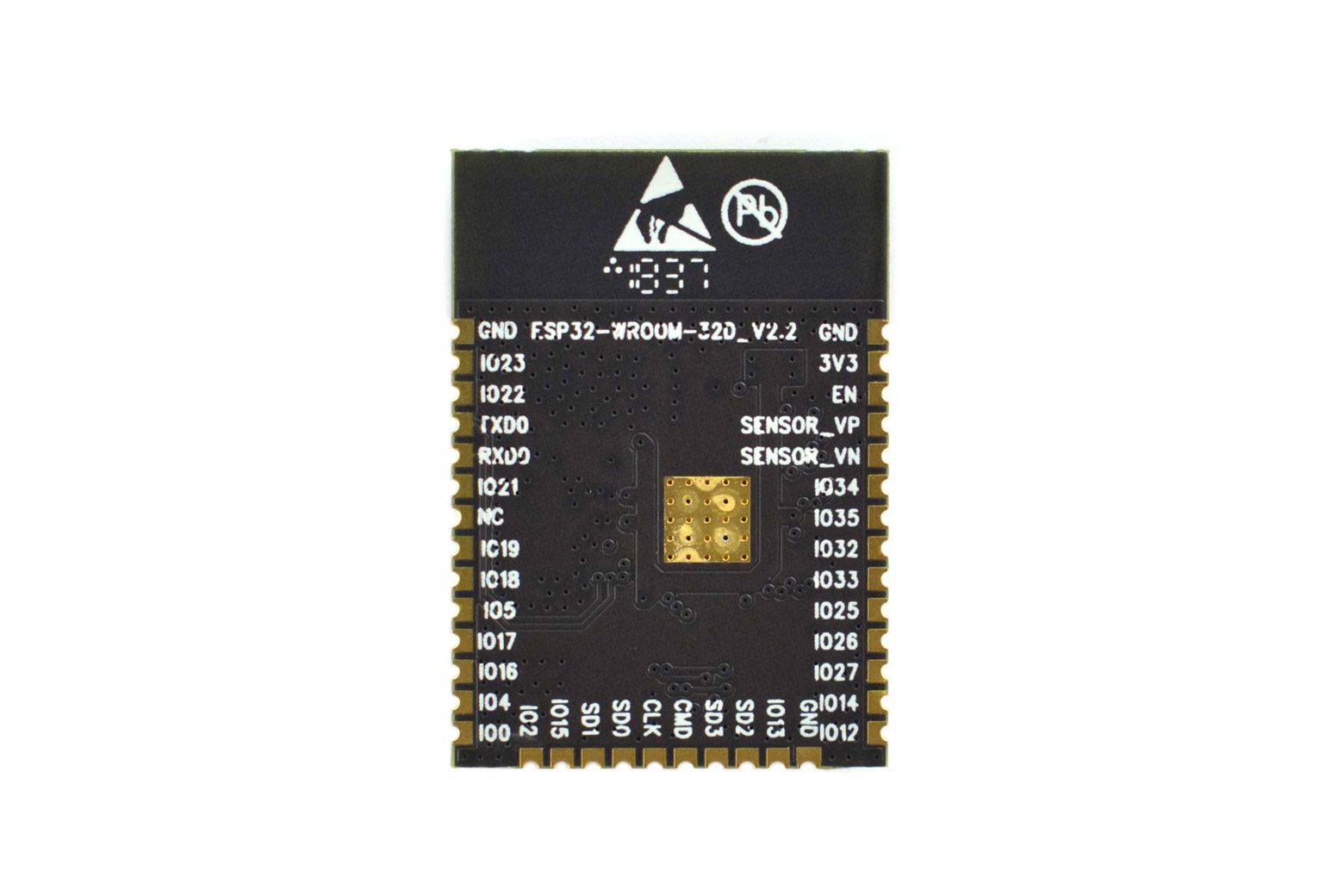

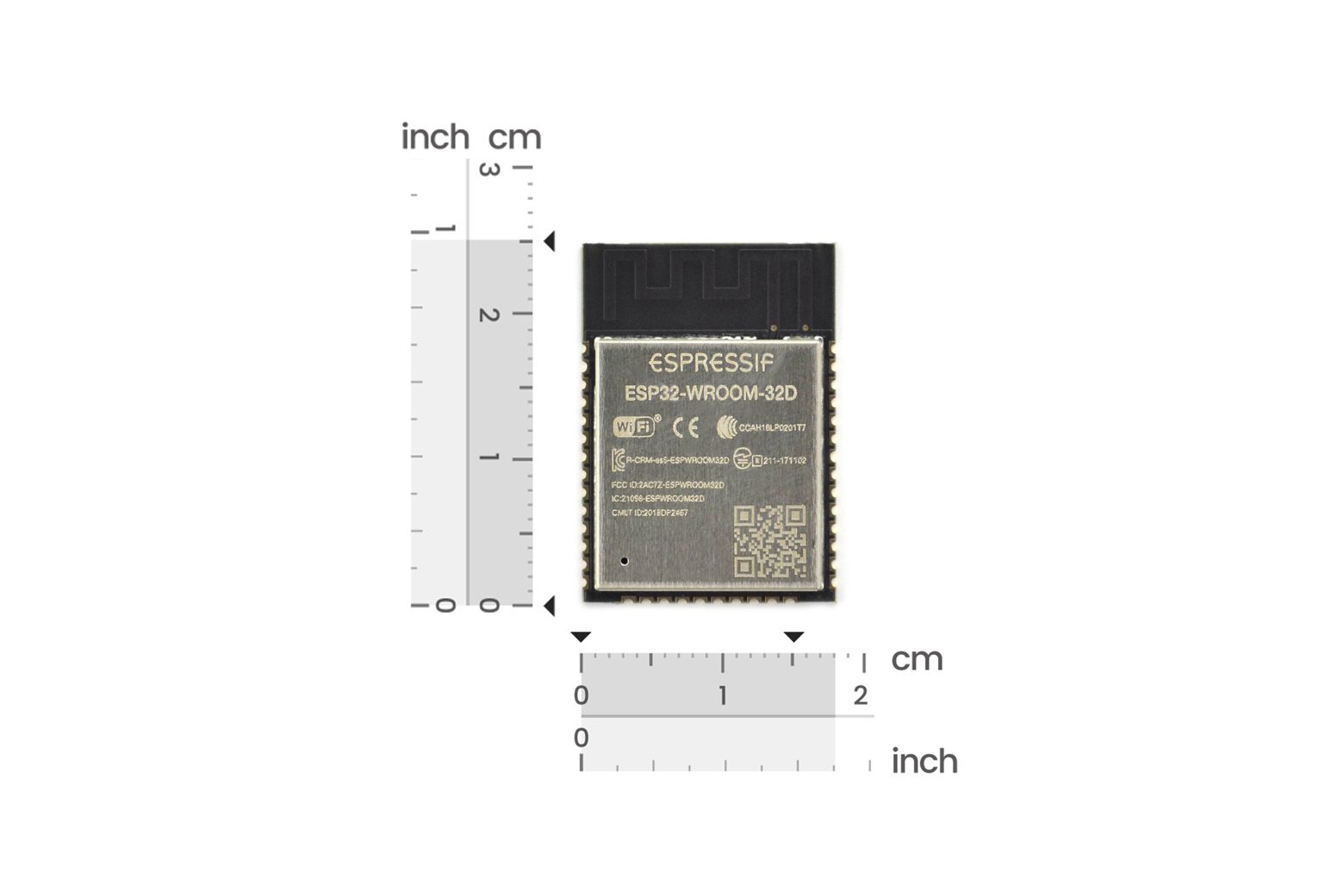

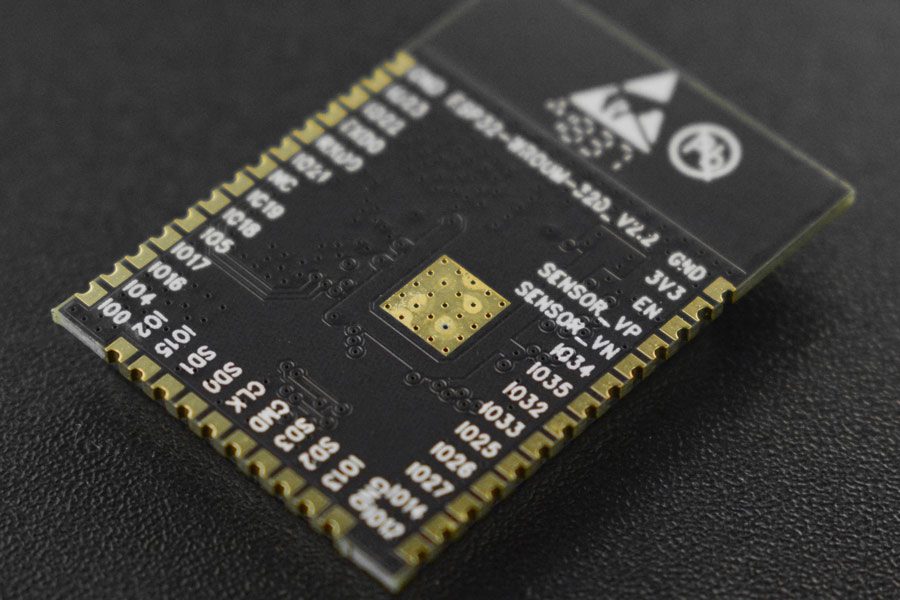

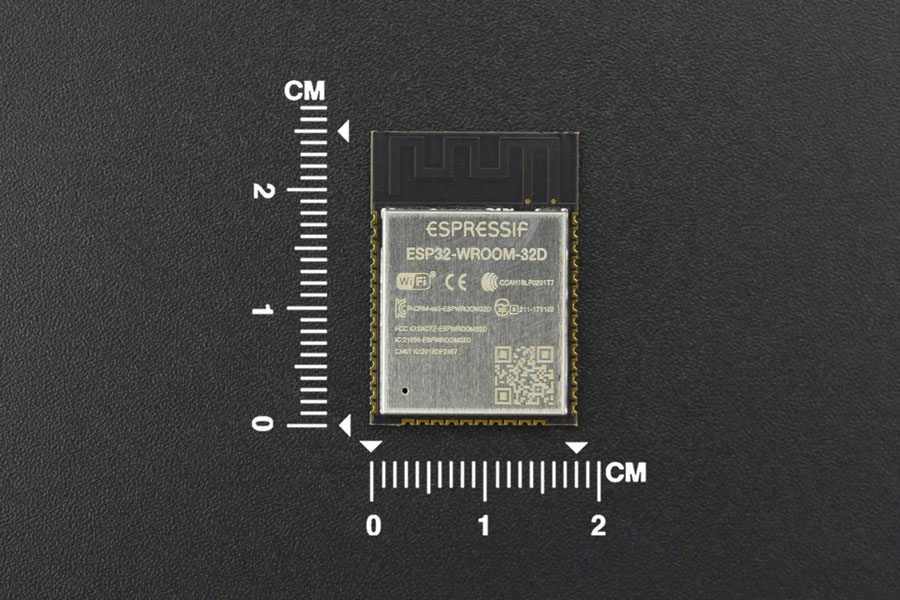

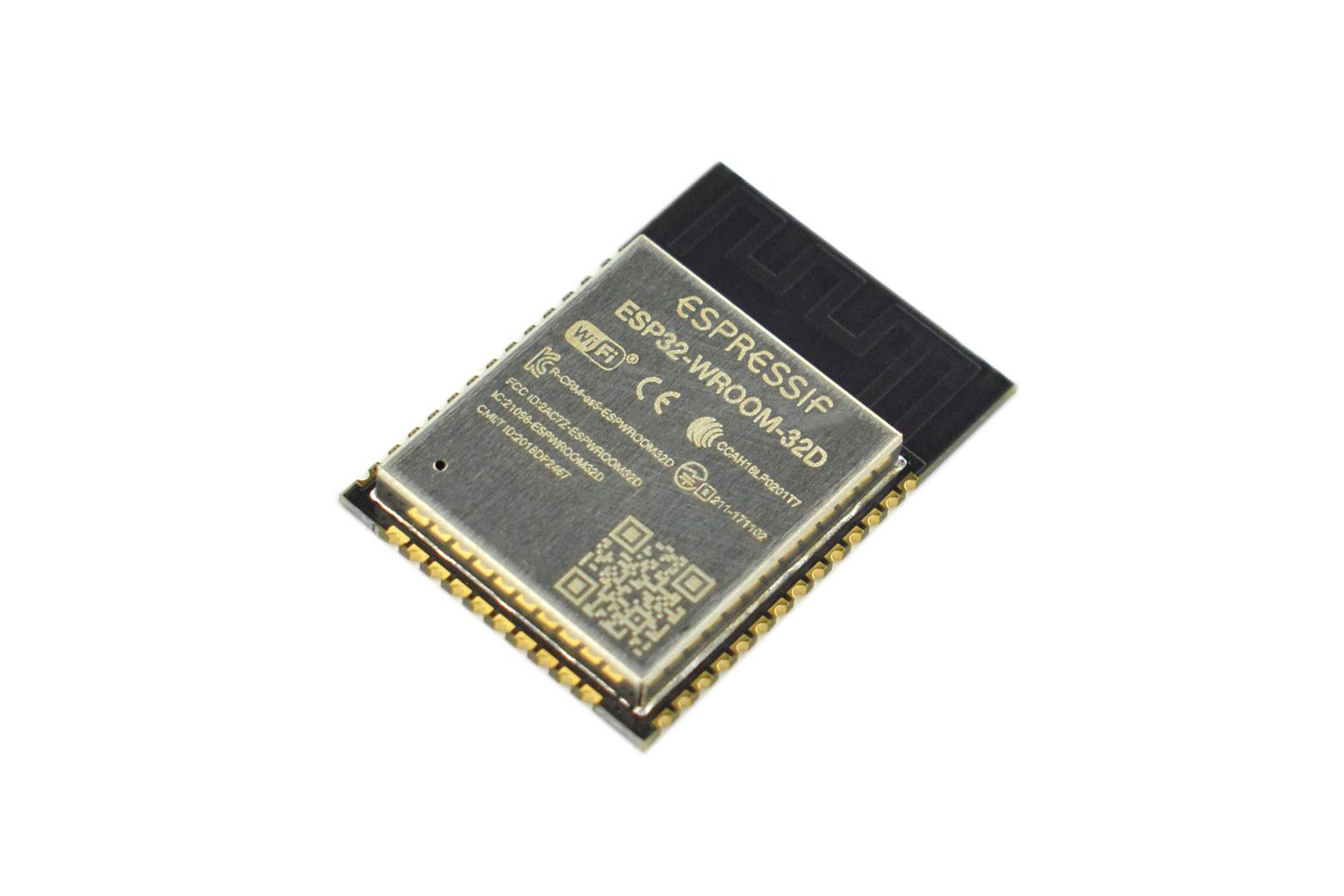

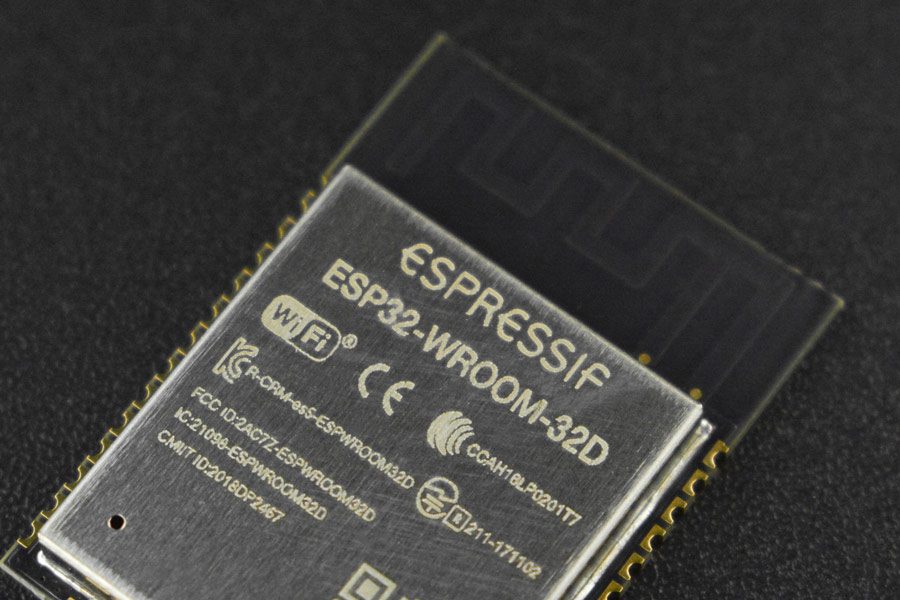

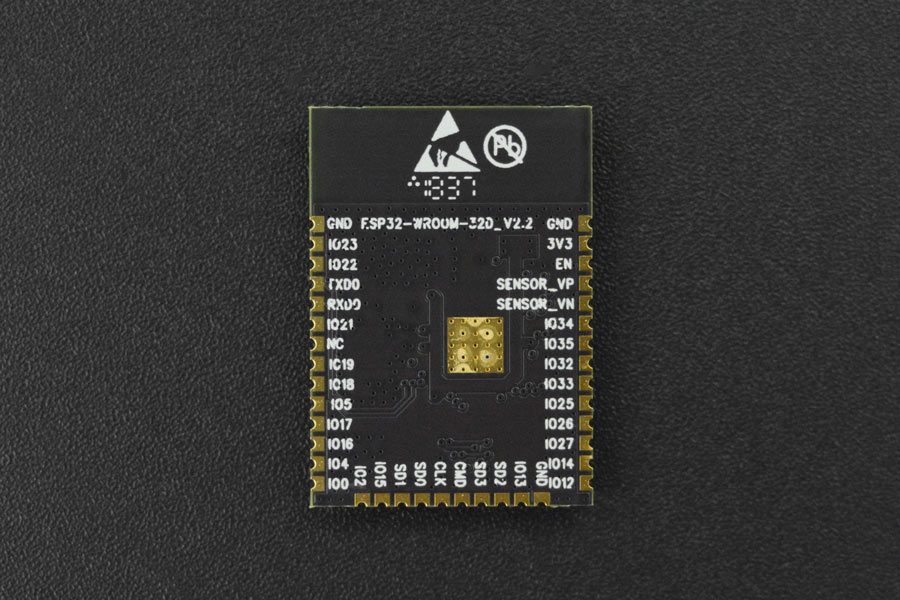

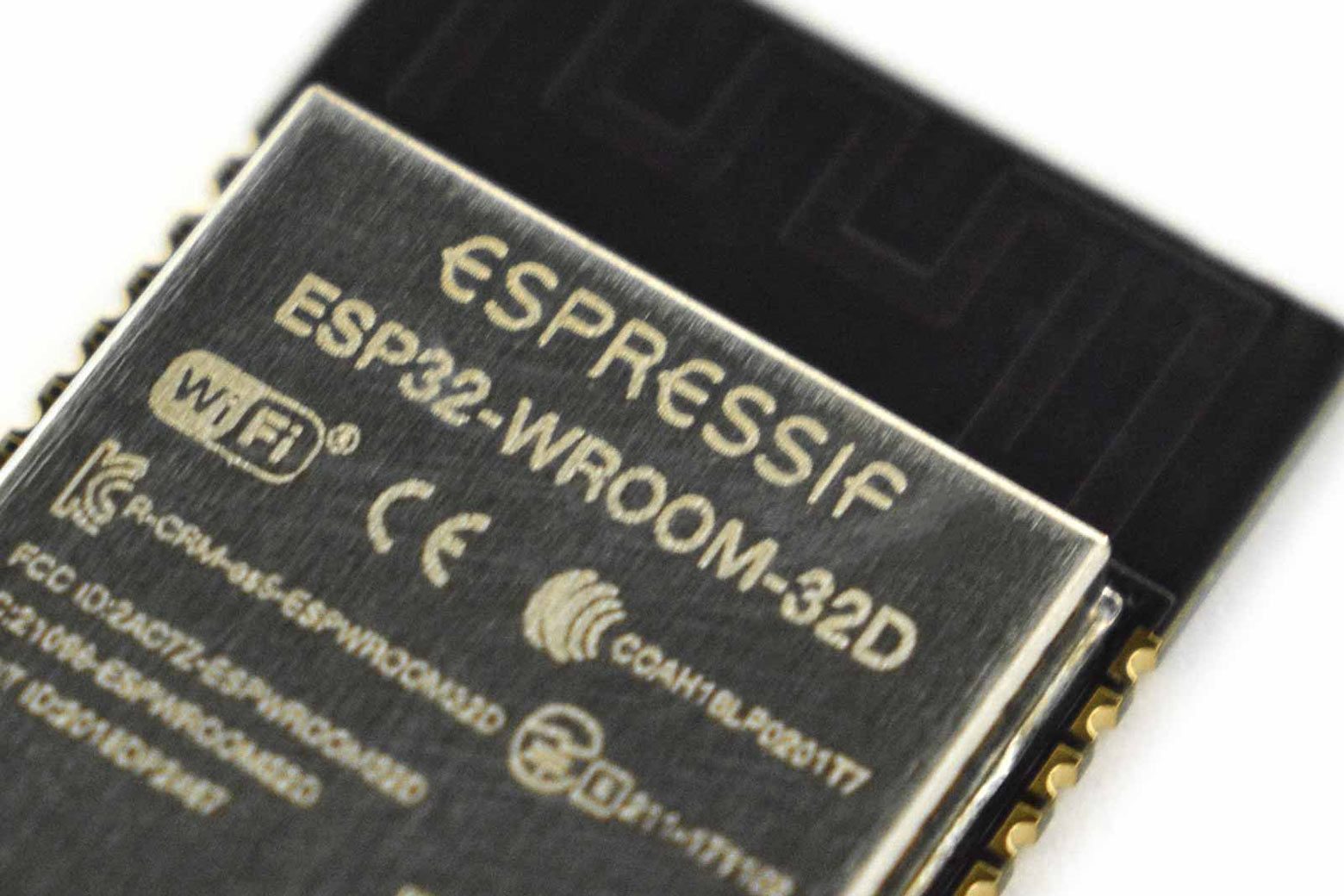

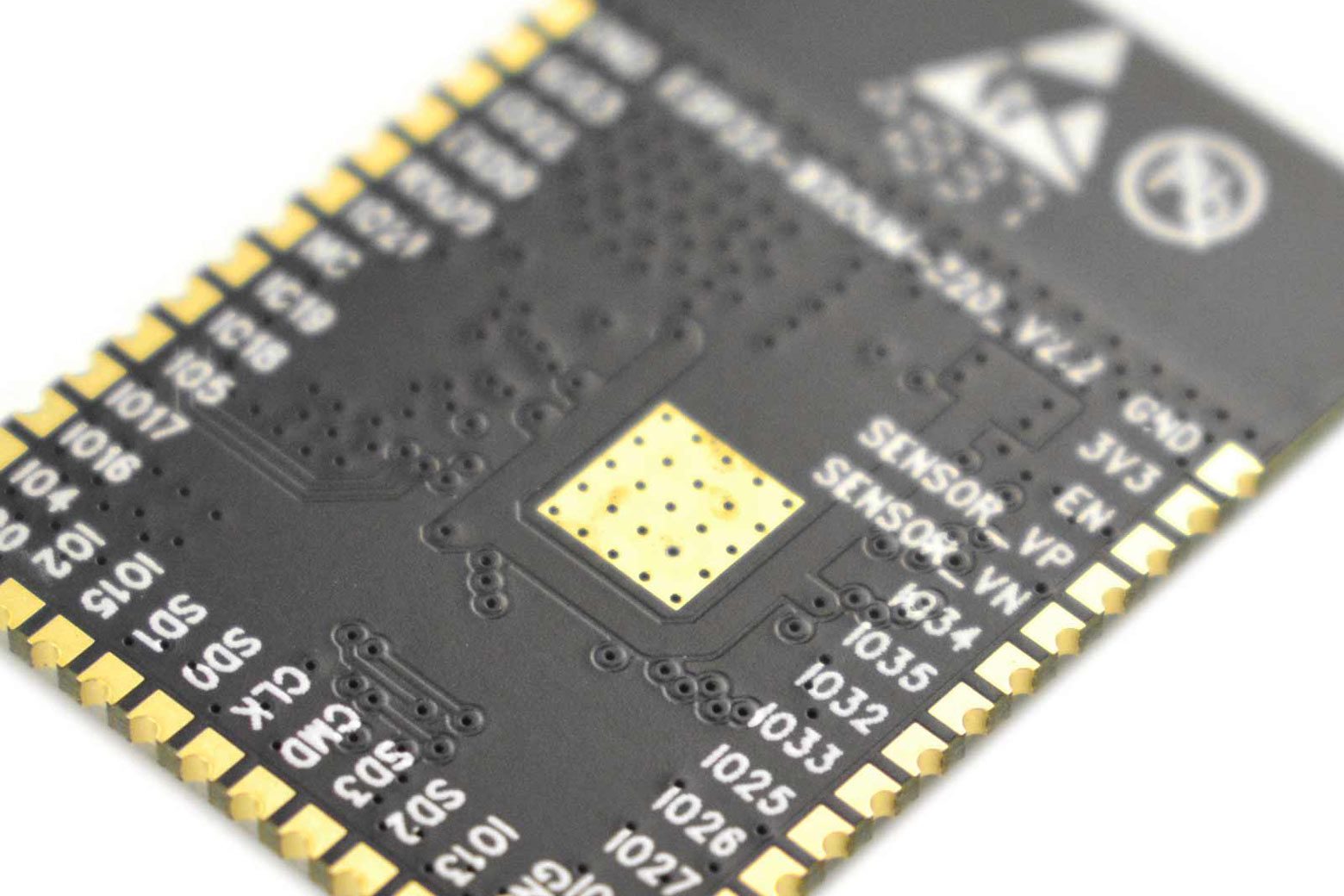

Introduzione ESP32-WROOM-32D è un modulo di comunicazione wireless dual-core WiFi e Bluetooth dual-mode lanciato da Espressif Systems. Ha un MCU dual-core a 32 bit, che integra al suo interno la tecnologia WiFi HT40 e Bluetooth/BLE 4.2. Modulo nudo per saldatura SMD. I principianti si prega di controllare invece FireBeetle ESP32. Rispetto all’arduino ESP8266 (la generazione precedente), il chip wifi e bluetooth ESP32 (noto anche come ESP wroom 32) presenta un significativo miglioramento delle prestazioni. È dotato di un MCU Tensilica LX6 dual-core ad alte prestazioni. Un core gestisce la connessione ad alta velocità e l’altro per lo sviluppo di applicazioni autonome. L’MCU dual-core ha una frequenza di 240 MHz e una potenza di calcolo di 600 DMIPS. Inoltre, supporta Wi-Fi HT40, Bluetooth classico/BLE 4.2 e altre risorse GPIO. Il chip ESP32 (ESP wroom 32) integra una vasta gamma di periferiche hardware, inclusi sensori tattili capacitivi, sensori Hall, amplificatori di sensori a basso rumore, interfacce per schede SD, interfacce Ethernet, SDIO / SPI ad alta velocità, UART, I2S e I2C, ecc. Supporto per la programmazione Arduino Progettato per dispositivi mobili, elettronica indossabile e applicazioni Internet of Things (IoT), ESP32 wroom 32 raggiunge un consumo energetico estremamente basso con una combinazione di diverse applicazioni software proprietarie. Le funzionalità all’avanguardia di risparmio energetico includono clock gating a risoluzione fine, modalità di alimentazione e ridimensionamento dinamico della potenza. Il modulo ESP32-WROOM-32D, lanciato da Espressif Systems, utilizza il chip ESP32. Ha periferiche elettroniche integrate, espansione esterna di tutti i pin GPIO, un’antenna integrata, design con fori per timbri e facile produzione di massa. Può essere utilizzato per lo sviluppo del prodotto, la progettazione integrata e molte altre applicazioni. Arduino IDE + configurazione HW minima per ESP32-WROOM-32D Revisione del modulo wifi Bee di Dfrobot, accensione di 12 led per wifi ESP32 Elenco tutorial Arduino: IDE Arduino per creare un ambiente di compilazione di progetti ESP32 FireBeetle Board-ESP32 – Lascia che il tuo accendisigari sia indossabile Come realizzare una batteria per frutta a basso consumo energetico utilizzando una scheda Firebeetle-ESP32 Tutorial ESP32: Supporto MicroPython Come creare una luce colorata intelligente basata sul microcontrollore FireBeetle ESP32 IOT ESP32 Tutorial MicroPython: analisi JSON FireBeetle Board-ESP32 Tutorial: riformare un piccolo ventilatore elettrico ESP32 Tutorial MicroPython: codifica JSON Tutorial applicazione della scheda FireBeetle – ESP32 BLE: Smarten a Plugboard ESP32 / ESP8266 MicroPython Tutorial: richieste HTTP GET Tutorial MicroPython ESP32 / ESP8266: connessione automatica al WiFi Tutorial MicroPython ESP32: utilizzo di SHA-256 Tutorial MicroPython ESP32 / ESP8266: richieste POST HTTP Tutorial MicroPython ESP32: esecuzione di script con uPyCraft Tutorial MicroPython ESP32: iniziare con l’IDE uPyCraft Tutorial MicroPython ESP32 / ESP8266: funzionamento con elenchi ESP32 / ESP8266 MicroPython Tutorial: Funzioni Lambda ESP32 / ESP8266 MicroPython Tutorial: Applicazione della funzione filtro agli elenchi ESP32 / ESP8266 MicroPython Tutorial: Utilizzo dei dizionari ESP32 / ESP8266 MicroPython Tutorial: Applicazione della funzione mappa agli elenchi ESP32 MicroPython Tutorial: Modifica del tipo di contenuto della risposta HTTP del percorso Picoweb ESP32 MicroPython Tutorial: HTTP Server web con Picoweb ESP32 Arduino Tutorial: Test delle prestazioni delle code FreeRTOS ESP32 MicroPython Tutorial: Servire HTML dal file system in Picoweb ESP32 Picoweb Tutorial: Ottenere il metodo HTTP della richiesta ESP32 MicroPython Tutorial: Sviluppare un semplice parser di stringhe di query URL ESP32 Picoweb: Modificare il codice HTTP restituito ESP32 / ESP8266 MicroPython Tutorial: Metodo di suddivisione delle stringhe ESP32 MicroPython Tutorial: Passaggio di argomenti a una funzione thread ESP32 MicroPython Tutorial: Interruzioni del timer ESP32 MicroPython Tutorial: Ottenere i parametri di query su un’app Picoweb ESP32 MicroPython Tutorial: Creazione di un thread ESP32 Arduino tutorial: Server Websocket su soft AP ESP32 Arduino Tutorial: Server Websocket ESP32 Tutorial (server Websocket Arduino): Ricezione e analisi di contenuti JSON ESP32 MicroPython Tutorial: Interruzioni esterne ESP32 Arduino Tutorial: Server web HTTP asincrono ESP32 RFID Tutorial: Stampare la versione del firmware MFRC522 ESP32 Arduino Tutorial: Websocket client ESP32 Arduino SSD1306 OLED: Ridisegnare una stringa ESP32 Arduino Tutorial: Reset del software ESP32 Arduino Tutorial: Interagire con un display OLED SSD1306 ESP32 / ESP8266 Arduino: Comunicazione seriale con Python ESP32 Arduino SSD1306 OLED: Disegnare un codice QR ESP32 Arduino Tutorial: Codifica Base64 ESP32 Arduino Tutorial server HTTP asincrono: servire una pagina HTML da PROGMEM ESP32 Arduino Tutorial server HTTP asincrono: servire HTML ESP32 Arduino Tutorial Server HTTP: eseguire più istanze del server ESP32 Arduino Tutorial Server HTTP: ottenere parametri di query ESP32 Arduino Tutorial: Generazione di numeri casuali ESP32 Arduino Tutorial: Ottenere l’heap libero ESP-WROOM-32 Tutorial: Caricare un programma con l’IDE di Arduino ESP32 Arduino Tutorial: Interrupt esterni ESP32 Arduino Tutorial: Usare il libreria pthreads ESP32 Tutorial Iniziare con la libreria aREST ESP32 Arduino HTTP Server: reindirizzamenti esterni e interni ESP32 Tutorial: ESP32 Arduino HTTP Server: gestione di route non trovata ESP32 Arduino: server HTTP su soft AP ESP8266 Arduino Tutorial: riavvio del software ESP32 Arduino Tutorial: autenticazione di base ESP32 Projects: Mail Alarm ESP32 Arduino async server Tutorial: controllo dei metodi HTTP consentiti ESP32 Arduino HTTP Server: servire HTML e JavaScript ESP32 Arduino Tutorial: comunicazione seriale tramite Bluetooth Hello World ESP32 Arduino Bluetooth Classic: impostazione del nome del dispositivo ESP32 Arduino Bluetooth su seriale: ricezione di dati ESP32 Arduino: acquisizione dell’indirizzo del dispositivo Bluetooth ESP32 HTTP server: sono consentiti più metodi sullo stesso percorso ESP32 Arduino Tutorial: array di lunghezza variabile ESP32 Arduino web server: acquisizione dell’IP del client ESP32 Arduino Tutorial: controllo di un relè ESP32 Arduino: utilizzo delle strutture come elementi nelle code FreeRTOS Mongoose OS su ESPer/Bare ESP32 ESP32 Arduino: crittografia tramite utilizzo AES-128 in modalità ECB ESP32 Arduino: ottenere la temperatura da un sensore DHT22 ESP32 Arduino Bluetooth: trovare il dispositivo con Python ESP32 / ESP8266 Arduino: elenco di inizializzatori ESP32 / ESP8266 Arduino: operatori di spostamento bit a bit ESP32 / ESP8266 Tutorial: costruttori di classi ESP32 Arduino web server: ottenere heap gratuito e ripristinare il dispositivo da remoto ESP32 Arduino Tutorial: ottenere dati meteorologici dall’API ESP32 / ESP8266 Arduino Tutorial: Utilizzo delle strutture ESP32 / ESP8266 Arduino: La parola chiave typedef ESP32 Espruino: convertire un numero in una stringa in basi diverse ESP32 Arduino: Applicazione del meccanismo HMAC SHA-256 ESP32 Espruino Tutorial: Array ogni metodo ESP32 Espruino Tutorial: Creazione di semplici oggetti JavaScript ESP32 Espruino: Metodo mappa array ESP32 Espruino Tutorial: Applicazione dell’algoritmo hash SHA1 ESP32 Espruino Tutorial: Scansione di reti WiFi ESP32 Picoweb Tutorial: servire contenuti JSON ESP32 / ESP8266 Arduino: la parola chiave auto ESP32 Arduino Tutorial: comunicazione tra attività utilizzando le code FreeRTOS ESP32 / ESP8366 Arduino: creazione di una classe semplice ESP32 Arduino Tutorial: code FreeRTOS ESP32 Arduino Tutorial: ottenere messaggi disponibili e spazi liberi della coda FreeRTOS ESP32 IDF Tutorial: impostare un soft AP ESP32 Arduino Tutorial: inserire davanti e dietro le code FreeRTOS ESP32 Tutorial Arduino: Misurazioni del sensore Hall interno ESP32 Tutorial Arduino: Impostazione di un soft AP ESP32 Bluetooth Tutorial: Ricezione di dati tramite RFCOMM ESP32 Tutorial Bluetooth: Pubblicità di un servizio SPP con SDP ESP32 Arduino Tutorial: Richieste HTTP POST all’applicazione Bottle ESP32 Bluetooth Tutorial: Trovare il dispositivo con Python e BTStack ESP32 Arduino Tutorial: Controllare un cicalino con PWM ESP32 Bluetooth Tutorial: Utilizzare la libreria BTstack FireBeetle ESP32 Tutorial: Lampeggiare la scheda LED ESP32 Arduino Tutorial: Iniziare con WiFi FireBeetle ESP32 Arduino Tutorial: Hello World ESP32 Arduino Tutorial: LED PWM sbiadimento ESP32 Arduino tutorial: Ottenere misurazioni di umidità da un sensore DHT22 ESP32 / ESP8266 MicroPython Tutorial: Eseguire uno script dal file system ESP32 Arduino: DHT22 Periodo minimo di campionamento DHT22 ESP32 / ESP8266 MicroPython Tutorial: Caricare file nel file system ESP32 / ESP8266 MicroPython Tutorial: Scrittura di un file ESP32 / ESP8266 MicroPython Tutorial: Lettura di un file ESP32 Arduino Tutorial: Impostazione di un socket server ESP32 Arduino: Utilizzo di un sensore di CO2 a infrarossi ESP32 Arduino: Ottenere la versione SDK ESP32 Socket Server: Connessione da un client socket Putty ESP32 Arduino: Server web per temperatura, umidità e concentrazione di CO2 ESP32 Arduino Tutorial: Decrittografare AES-128 in modalità ECB ESP32 Arduino Tutorial: Invio di dati con client socket ESP32 Arduino Tutorial Socket server: ottenere l’IP del client remoto ESP32 Arduino Tutorial mbed TLS: utilizzare l’algoritmo SHA-256 ESP32 Espruino Tutorial: elencare i nomi delle proprietà degli oggetti ESP32 Espruino Tutorial: convertire un oggetto in una stringa JSON ESP32 Espruino Tutorial: Deserializzazione JSON ESP32 Arduino Tutorial: Ottenere l’indirizzo MAC delle stazioni connesse al soft AP ESP32 Espruino Tutorial: Ottenere la versione SDK, heap libero e reset del software ESP32 Espruino Tutorial: Aggiungere proprietà all’oggetto precedentemente creato ESP32 / ESP8266 Arduino Tutorial: Operatore AND bitwise ESP32 Espruino DHT22 Tutorial: Ottenere temperatura e umidità ESP32 / ESP8266 Arduino Tutorial: Operatore condizionale Effettuare una richiesta HTTP per ottenere informazioni meteo con Zerynth Tutorial ESP32 JavaScript Espruino: interpolazione di stringhe Tutorial Raspberry Pi Flask: ricezione richiesta HTTP GET da ESP32 Tutorial Raspberry Pi 3 Flask: ricezione richiesta HTTP POST da ESP32 Tutorial ESP32 Arduino: sensore di movimento PIR Tutorial ESP32 Arduino: sensore di movimento PIR e interruzioni Tutorial ESP32 Arduino: allarme con sensore di movimento PIR e cicalino Specifiche CPU e memoria • Microprocessori Xtensa® Dual-Core LX6 a 32 bit, fino a 600 DMIPS • 448 KByte ROM • 520 KByte SRAM • 16 KByte SRAM in RTC • QSPI Flash/SRAM, fino a 4 x 16 MByte • Alimentazione: da 2,2 V a 3,6 V Orologi e timer • Oscillatore interno da 8 MHz con calibrazione • Oscillatore RC interno con calibrazione • Oscillatore a cristallo esterno da 2 MHz a 40 MHz • Oscillatore a cristallo esterno da 32 kHz per RTC con calibrazione • Due gruppi timer, inclusi 2 timer a 64 bit e 1 watchdog principale in ciascun gruppo • Timer RTC con precisione inferiore al secondo • Watchdog RTC Interfacce periferiche avanzate • ADC SAR a 12 bit fino a 18 canali • 2 convertitori D/A a 8 bit • 10 sensori tattili • Sensore di temperatura • 4 × SPI • 2 × I2S • 2 × I2C • 3 × UART • 1 host (SD/eMMC/SDIO) • 1 slave (SDIO/SPI) • Interfaccia MAC Ethernet con supporto DMA e IEEE 1588 dedicato • CAN 2.0 • IR (TX/RX) • PWM motore • PWM LED fino a 16 canali • Sensore Hall • Supporto per lo sviluppo del preamplificatore analogico a bassissimo consumo • Firmware SDK per una rapida programmazione on-line • Toolchain open source basate su GCC Intervallo di temperatura operativa: da -40 ° C a + 85 ° C Dimensioni confezione: 18 mm x 25 mm x 3 mm Elenco di spedizione ESP32-WROOM-32D Modulo WiFi e Bluetooth dual-mode ×1 Documenti DFRobot Schema modulo ESP32 ESP32 WROOM 32D e ESP32 WROOM 32U Scheda tecnica DFRobot ESP32Layout modulo ESP32 Programma Arduino ESP_WROOM_32 Scheda tecnica ESP32 Manuale tecnico di riferimento ESP32 Download risorse
