Modulo ESP32 – DFR0810

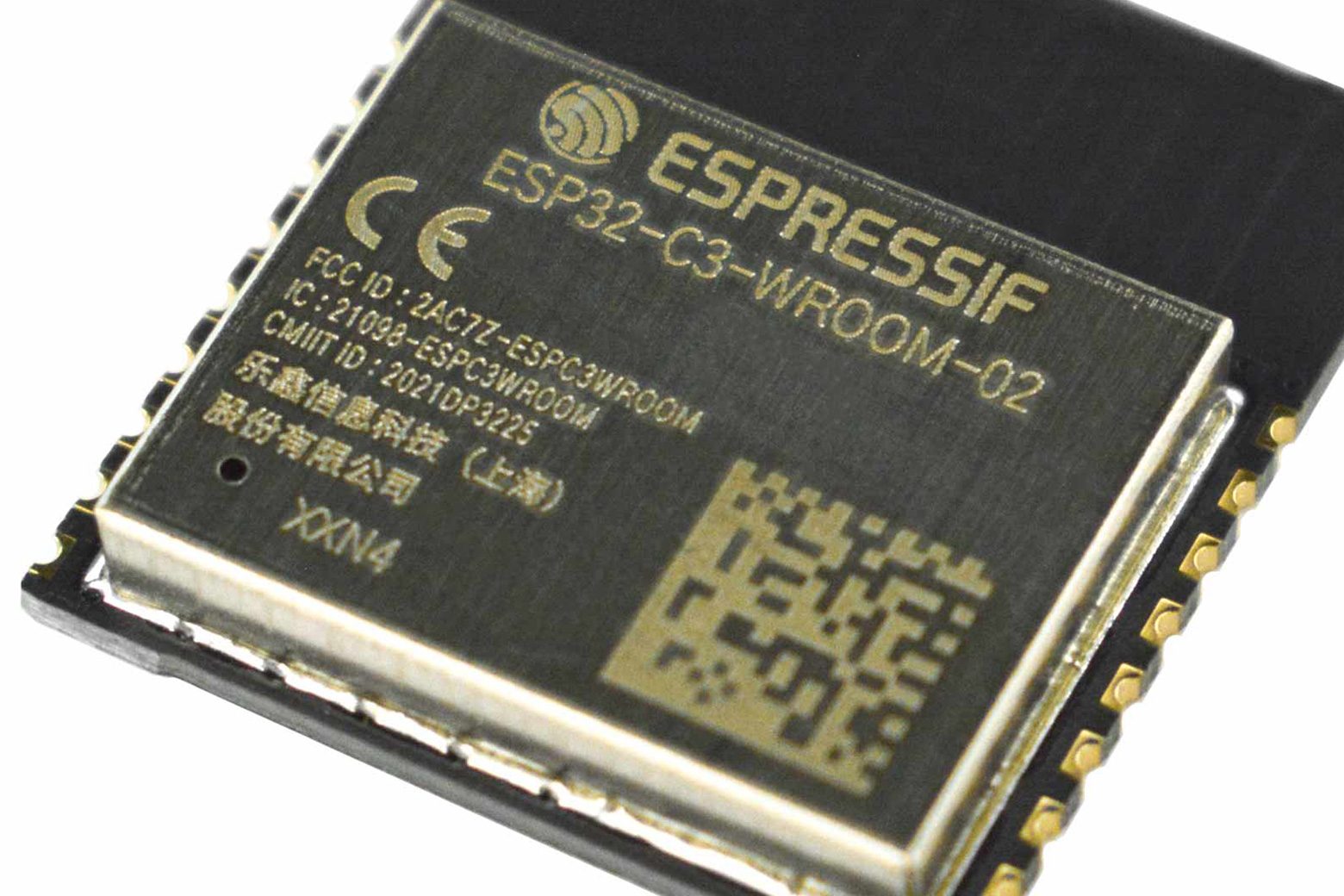

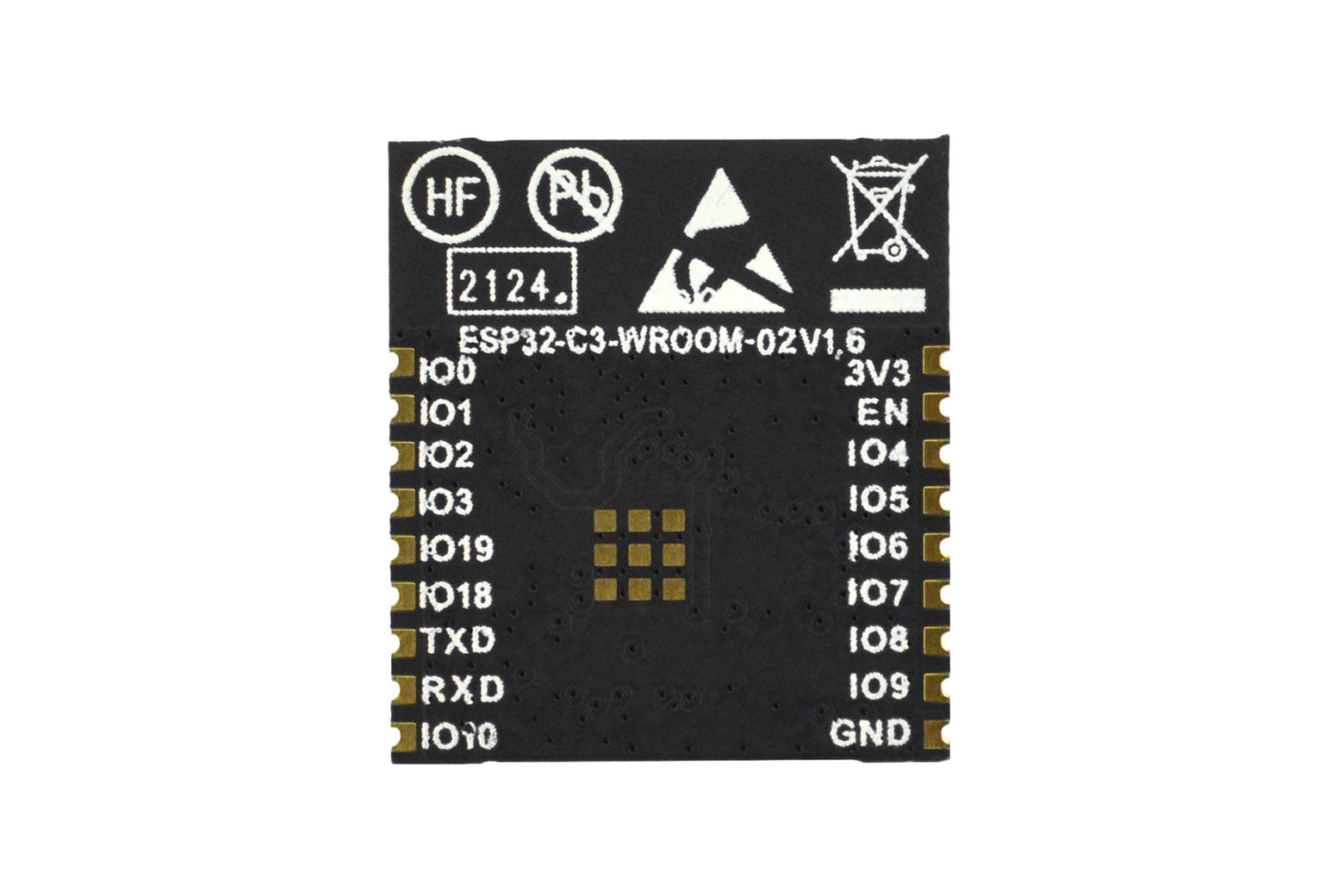

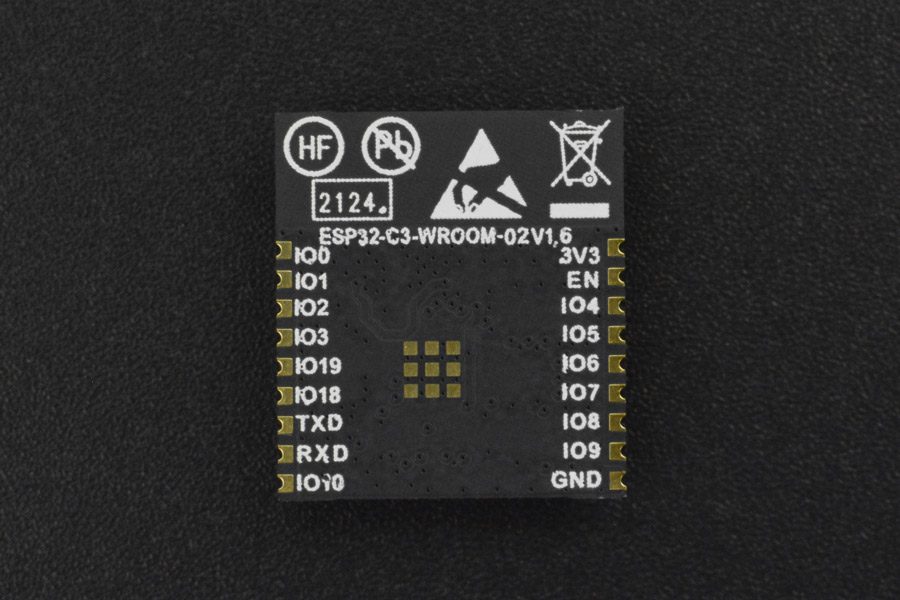

Introduzione Aggiorna i progetti IoT con ESP32-C3-WROOM-02-N4, un modulo WiFi e Bluetooth LE compatto e ad alte prestazioni. Dotato di un processore RISC-V a 32 bit, flash da 4 MB e consumo energetico estremamente basso, questo modulo è perfetto per case intelligenti, automazione industriale e tecnologia indossabile. Potente core RISC-V Costruito con un processore RISC-V single-core da 160 MHz, che offre prestazioni efficienti per applicazioni IoT in tempo reale. Doppia connettività (WiFi e BLE) Supporta WiFi 4 (802.11 b/g/n) e Bluetooth 5.0 LE, consentendo una comunicazione wireless senza interruzioni nei dispositivi intelligenti. Compatto ed efficiente dal punto di vista energetico Con 400 KB di SRAM e 4 MB di flash, questo modulo bilancia l’elevata capacità di archiviazione e il consumo estremamente basso per i dispositivi alimentati a batteria. Ricco supporto periferico Include UART, I2C, SPI, PWM, ADC e USB per un’integrazione hardware flessibile in vari progetti. Pinout del modulo ESP32-C3-WROOM-02-N4 (antenna PCB) Pin Descrizione Nome N. Tipo Funzione 3V3 1 P Alimentazione EN 2 I Alto: acceso, abilita il chip. Basso: spento, il chip si spegne. Nota: non lasciare fluttuante il pin EN. IO4 3 I/O/T GPIO4,ADC1_CH4,FSPIHD,MTMS IO5 4 I/O/T GPIO5,ADC2_CH0,FSPIWP,MTDI IO6 5 I/O/T GPIO6,FSPICLK,MTCK IO7 6 I/O/T GPIO7,FSPID,MTDO IO8 7 I/O/T GPIO8 IO9 8 I/O/T GPIO9 GND 9,19 P Terra IO10 10 I/O/T GPIO10,FSPICS0 RXD 11 I/O/T GPIO20,U0RXD TXD 12 I/O/T GPIO21,U0TXD IO18 13 I/O/T GPIO18,USB_D- IO19 14 I/O/T GPIO19,USB_D+ IO3 15 I/O/T GPIO3,ADC1_CH3 IO2 16 I/O/T GPIO2,ADC1_CH2,FSPIQ IO1 17 I/O/T GPIO1,ADC1_CH1,XTAL_32K_N IO0 18 I/O/T GPIO0,ADC1_CH0,XTAL_32K_P Specifiche Processore: RISC-V a 32 bit (fino a 160 MHz) Memoria: 384 KB ROM, 400 KB SRAM, 8 KB RTC SRAM Flash: 4 MB (incorporato) Wireless: WiFi 4 (802.11 b/g/n), Bluetooth 5.0 LE Intervallo di tensione: 3,0 V–3,6 V Temp. operativa: da –40°C a 85°C Dimensioni: (controllare la scheda tecnica per le dimensioni esatte) Lista di spedizione Modulo ESP32-C3-WROOM-02-N4 (antenna PCB) x1 Documenti Scheda tecnica
