Modulo fotocamera IMX219 – SEN0630

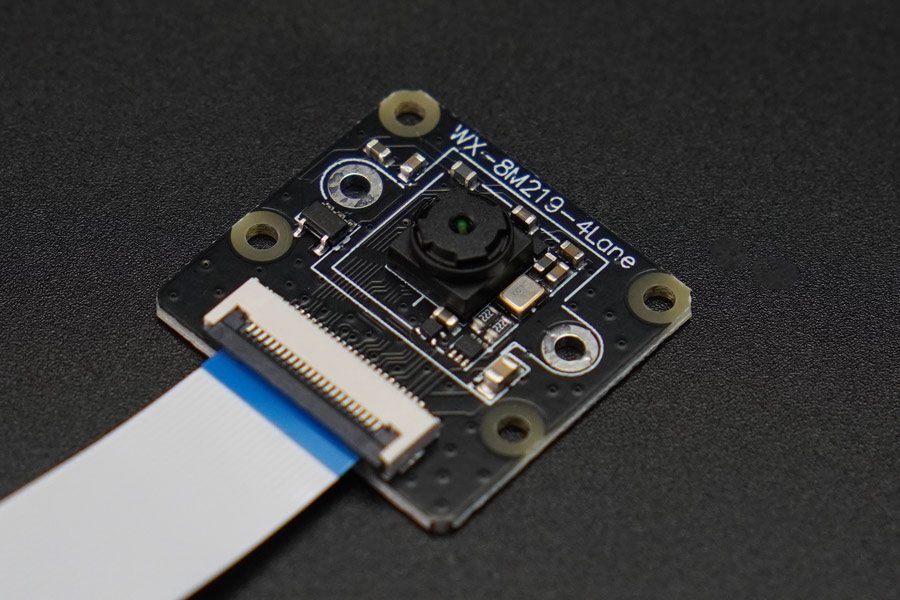

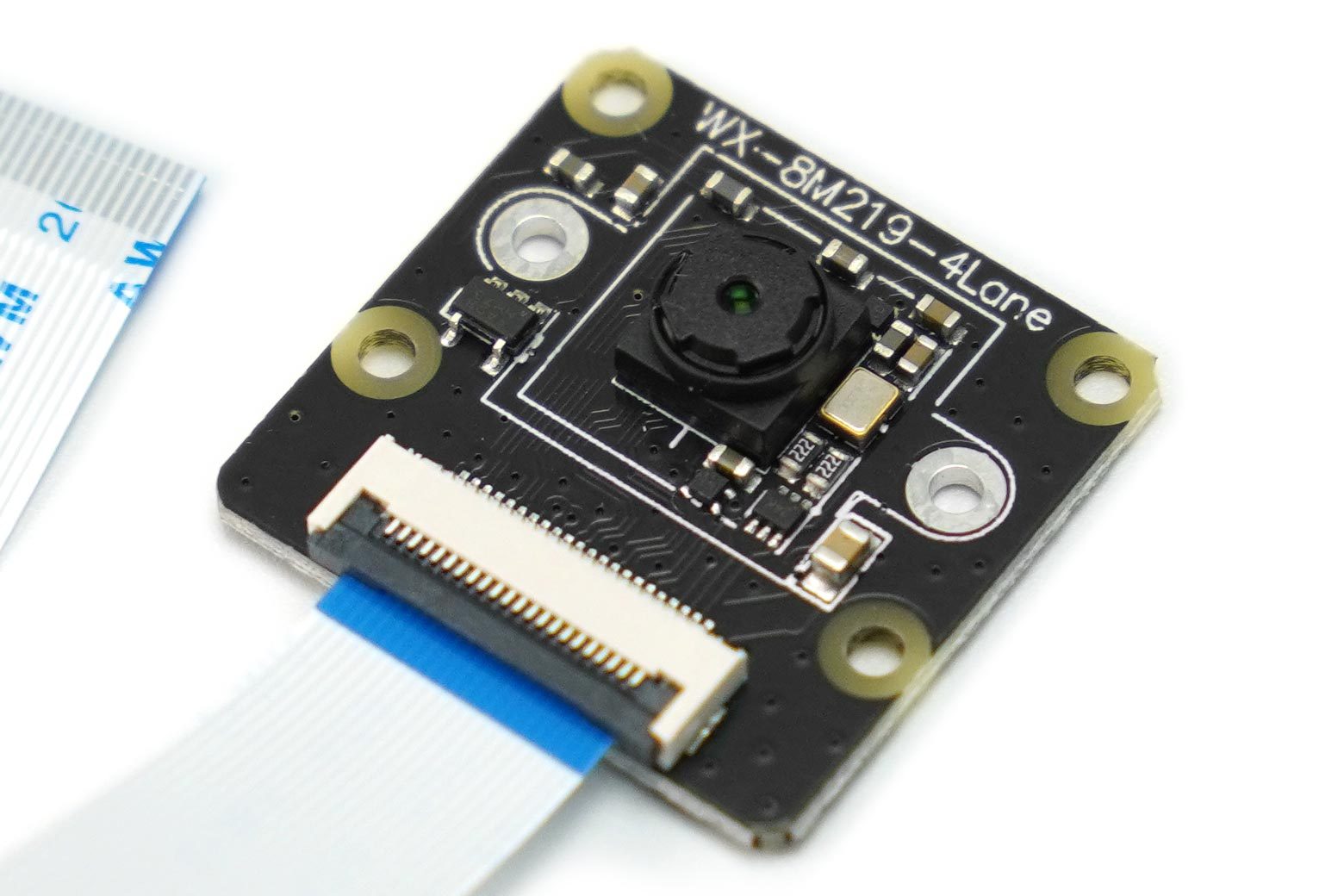

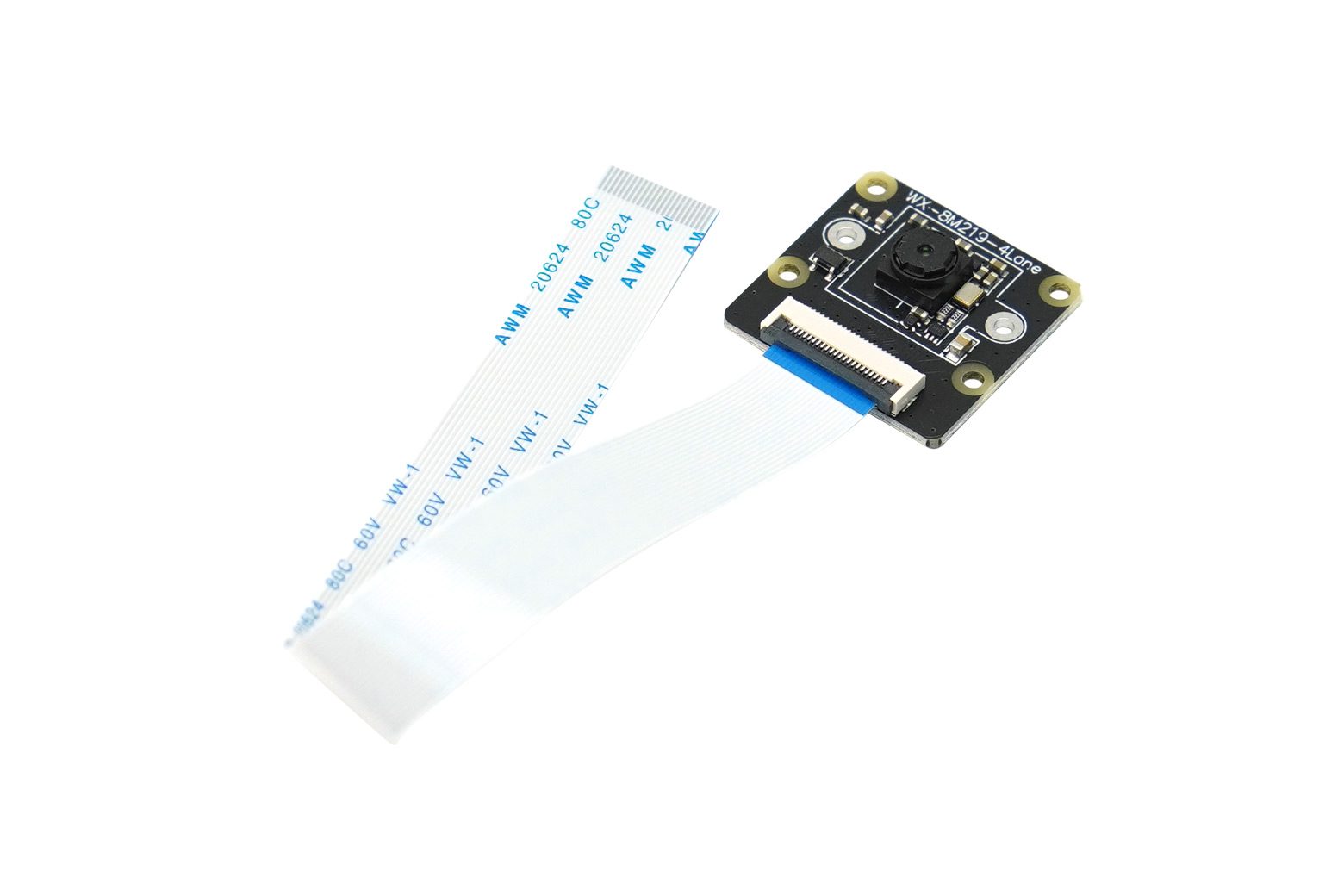

Introduzione Il modulo fotocamera IMX219-77-4Lane da 8 MP è una soluzione di imaging ad alte prestazioni progettata per applicazioni visive ad alta definizione con Raspberry Pi 5. Dotato del chip fotosensibile Sony IMX219, offre 8 milioni di pixel e una risoluzione di 3280×2464, offrendo immagini nitide e prive di distorsioni. Il modulo utilizza l’interfaccia MIPI-CSI-4Lane, garantendo un rapido trasferimento dei dati per attività impegnative di elaborazione delle immagini. È ideale per applicazioni quali sorveglianza di sicurezza, robotica ed elaborazione di immagini, dove sono fondamentali sia immagini veloci e di alta qualità che prestazioni video fluide. Eccellente compatibilità con Raspberry Pi 5 La fotocamera IMX219-77-4Lane da 8 MP è progettata pensando ad una perfetta integrazione, fornendo compatibilità immediata con Raspberry Pi 5. Il connettore a 22 pin con passo da 0,5 mm e l’interfaccia ottimizzata semplificano l’installazione e l’utilizzo, garantendo che funzioni efficacemente con progetti basati su Raspberry Pi. Figura: Schema elettrico del modulo fotocamera Raspberry Pi 5 e IMX219-77-4Lane Imaging ad alta risoluzione (3280×2464) da 8 MP Con una risoluzione da 8 MP (3280×2464), questo modulo fotocamera Raspberry Pi 5 offre immagini nitide e dettagliate, garantendo un output di alta qualità sia per contenuti statici che dinamici. Il campo visivo di 79,3° garantisce un’acquisizione completa senza distorsioni, rendendolo adatto a un’ampia gamma di applicazioni, comprese telecamere di sicurezza e ispezioni visive. Figura: Test del modulo fotocamera Raspberry Pi 5 IMX219-77-4Lane da 8 MP a 50 cm – Campo orizzontale approssimativo: 62 cm, campo verticale: 47 cm (misurazione manuale, consentire errori) Interfaccia MIPI-CSI-4Lane per prestazioni migliorate Utilizzando un’interfaccia MIPI-CSI-4Lane, il modulo fotocamera Raspberry Pi 5 offre un frame rate più elevato rispetto ai tradizionali moduli a 2 corsie. Ciò si traduce in un’acquisizione video più fluida e prestazioni migliorate per attività che richiedono immagini in tempo reale, come il rilevamento di oggetti e la visione artificiale. Figura: diagramma dimensionale del modulo fotocamera IMX219-77-4Lane 8MP Raspberry Pi 5 Come scegliere il modulo fotocamera IMX219-77-4Lane Il modulo fotocamera IMX219-77-4Lane è disponibile in due versioni: FOV 79° (questo) e FOV 120°. La versione con FOV a 79° offre un campo visivo più ristretto e focalizzato, rendendolo ideale per applicazioni che richiedono precisione e dettaglio, come l’automazione industriale, il riconoscimento di oggetti e le ispezioni a distanza ravvicinata. La versione grandangolare FOV da 120°, progettata per l’acquisizione di aree più ampie, è perfetta per la sorveglianza di sicurezza, il monitoraggio della casa intelligente, i robot autonomi e le ispezioni visive su larga scala. Il suo campo visivo più ampio consente a un minor numero di telecamere di coprire spazi più ampi, riducendo i punti ciechi nei sistemi di monitoraggio. Figura: Tabella di selezione della fotocamera CSI Raspberry Pi Specifiche Chip fotosensibile: Sony IMX219 Pixel: 8 milioni Risoluzione: 3280×2464 Tipo di fotocamera: colore Modalità otturatore: rolling shutter Modalità messa a fuoco: fuoco fisso Dimensioni CMOS: 1/4 di pollice Apertura: 2,0 Lunghezza focale: 2,85 mm Campo visivo: 79,3° Distorsione: <1% Interfaccia: MIPI-CSI-4Lane Specifiche del cavo: FPC-22Pin-Passo 0,5 mm Dimensioni lente: 6,5*6,5 mm Dimensioni PCB: 25*24 mm Elenco di spedizione IMX219-77-4Lane 8MP Raspberry Pi 5 Fotocamera x1 Cavo FPC a 22 pin x1 Documenti Tutorial IMX219 Scheda tecnica Schema interfaccia Modulo Specifiche Applicazioni Automazione industriale Ispezioni a distanza ravvicinata Rilevamento di oggetti e visione artificiale
