Modulo fotocamera seriale JPEG da 0,3 M pixel per – SEN0099 | DFRobot

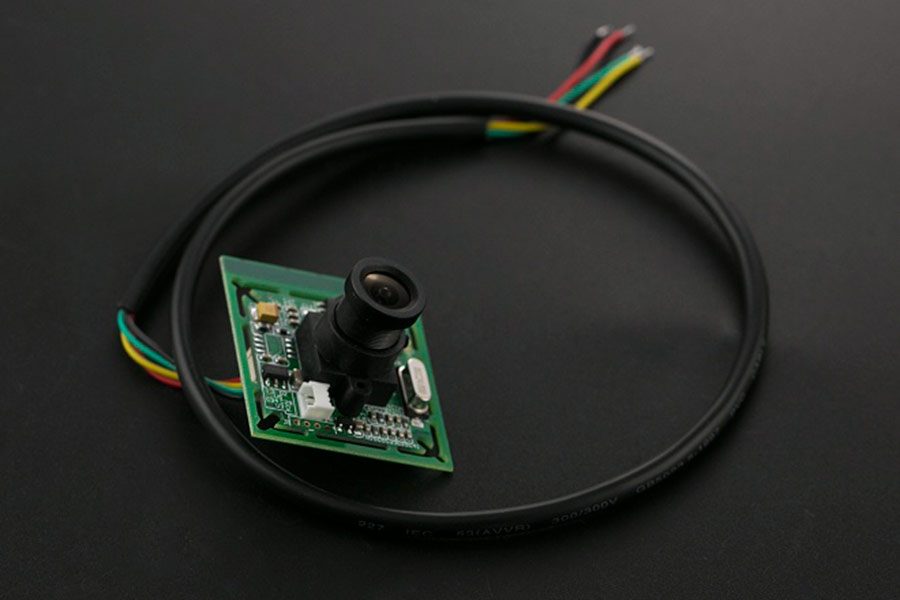

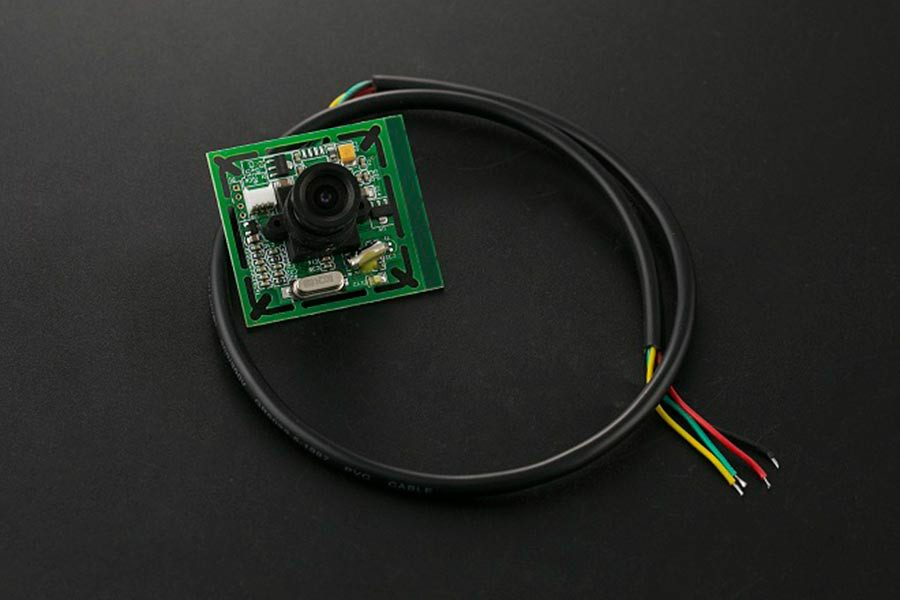

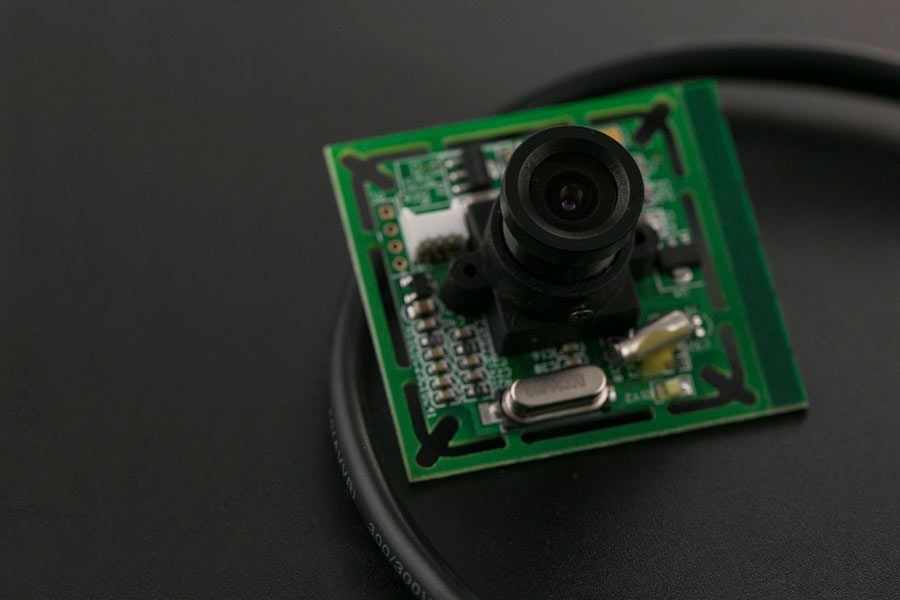

Nota introduttiva: il modulo fotocamera JPEG seriale da 0,3 milioni di pixel è ora fuori produzione. Il modulo fotocamera seriale JPEG ZM da 0,3 Megapixel ha dimensioni compatte, basso consumo energetico e funzionamento stabile. Alimentazione CC da 5,0 V. UART: fino a 115200bps per il trasferimento di immagini JPEG. La fotocamera utilizza il CODEC JPEG avanzato del sensore di colore VGA OmniVision OV7725 per diverse risoluzioni. La fotocamera dispone inoltre di circuiti di down sampling, clamping e windowing per VGA, QVGA e non necessita di DRAM esterna. L’uso del sensore a colori OmniVision CMOS VGA rende questa unità a basso consumo. Poiché questa fotocamera utilizza l’interfaccia RS232, è necessario un convertitore RS232-TTL per Arduino per funzionare con Arduino standard. NOTA: l’interfaccia di questo modulo utilizza il protocollo RS232. Applicazioni Sistemi embedded per l’acquisizione e il controllo delle immagini. Sistemi di sicurezza e controllo, monitoraggio remoto o pubblico. Rilevamento e riconoscimento di oggetti recuperati/oggetti. Robot/controllo industriale, veicoli e sistemi medici. Specifiche Alimentazione 5 V Consumo corrente: 80-100 mA Interfaccia/protocollo di comunicazione: RS232 VGA/QVGA/risoluzione 160×120 Supporta l’acquisizione di JPEG dalla porta seriale La velocità di trasmissione predefinita della porta seriale è 115200 Dimensioni: 1,51×1,51×1,26″ (38,35×38,35×32 mm) Descrizione cablaggio (per cavo incluso) Filo rosso +5 V Filo nero GND Filo verde Linea RS232 RX Filo giallo Linea RS232 TX Documenti Scheda tecnica da 0,3 M pixel software di test software di test professionale software lite (pro) guida operativa immagine di esempio Wiki / tutorial Lista di spedizione Modulo fotocamera JPEG seriale da 0,3 M pixel x1 Cavo a 4 fili x1
