Modulo integrato di scarica di carica CC – DFR1026

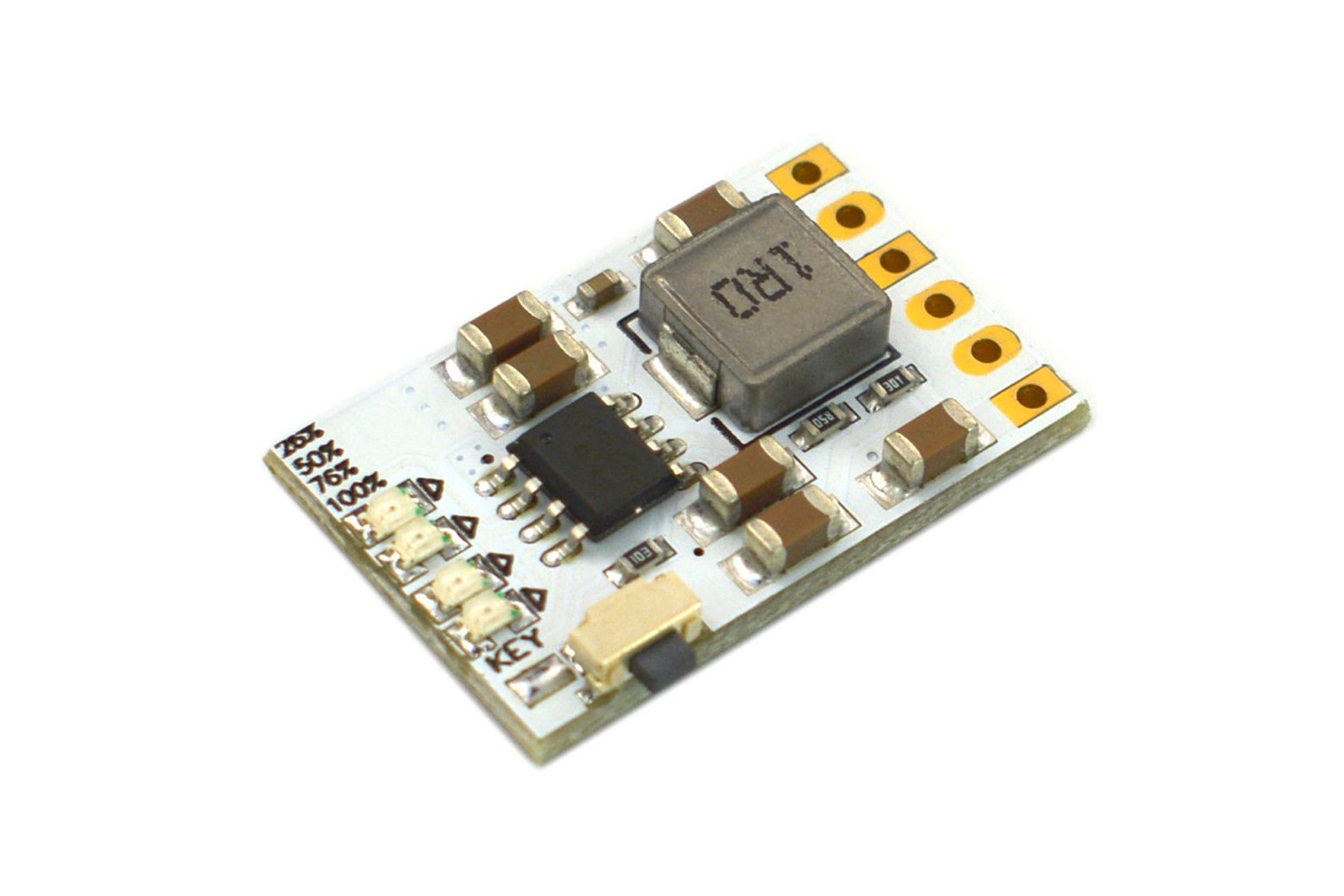

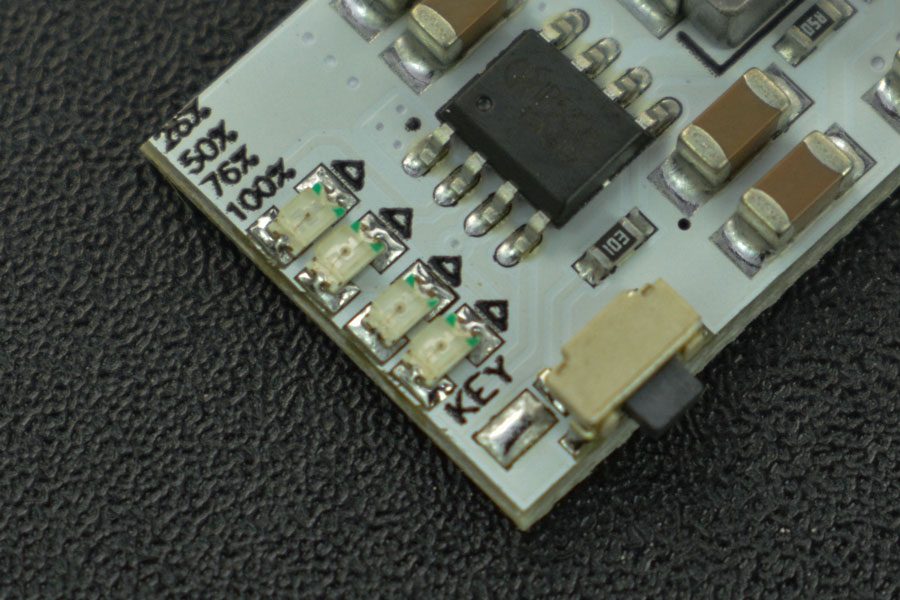

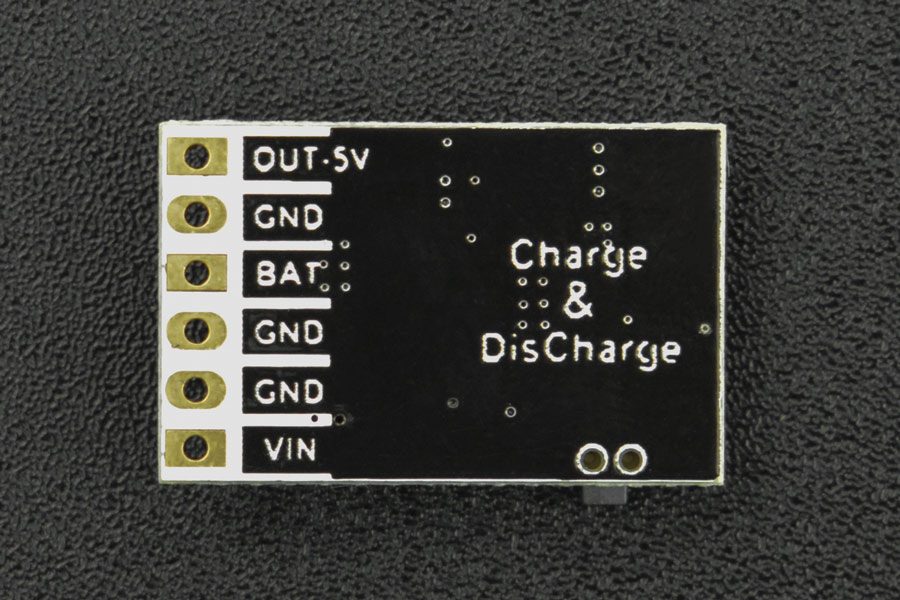

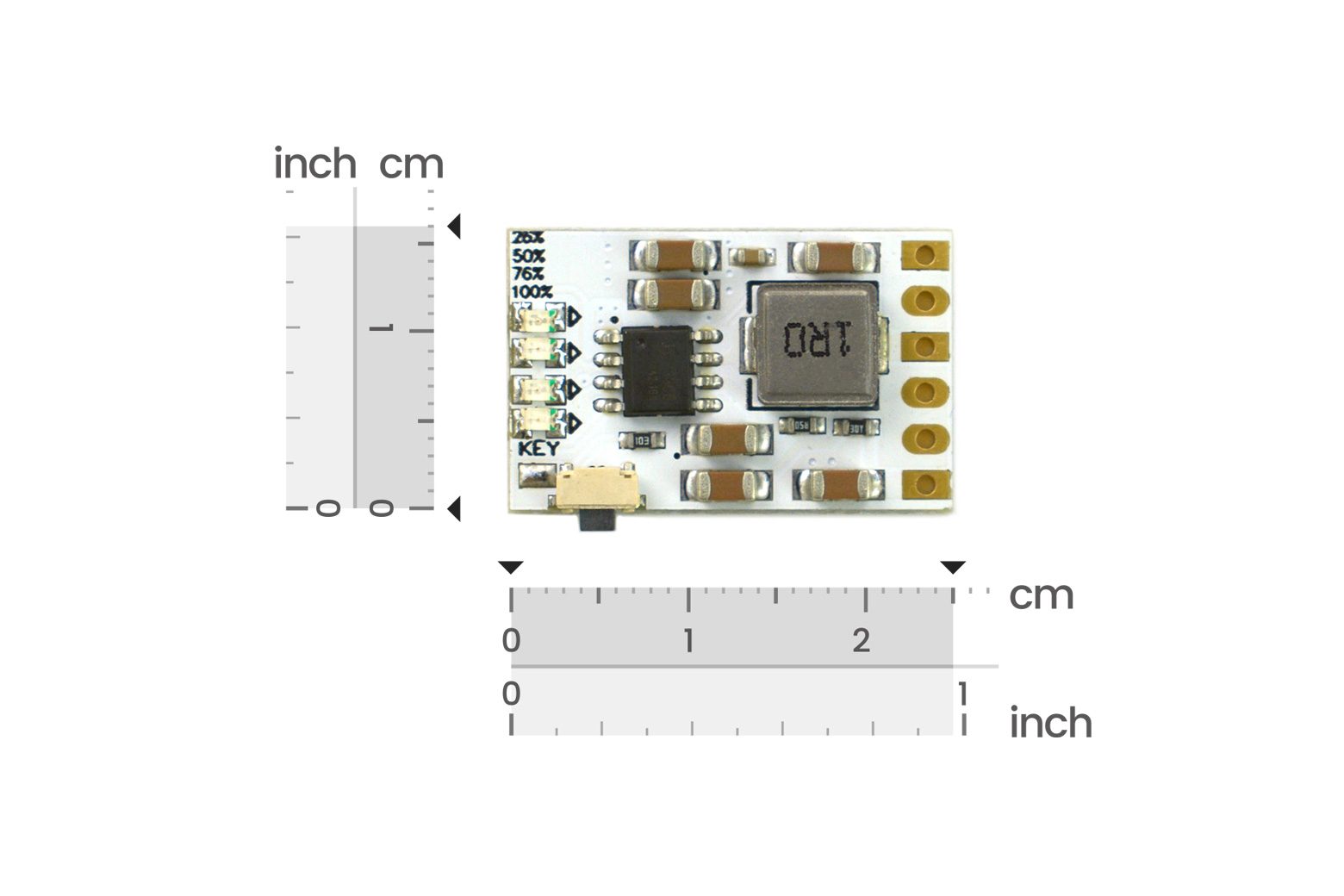

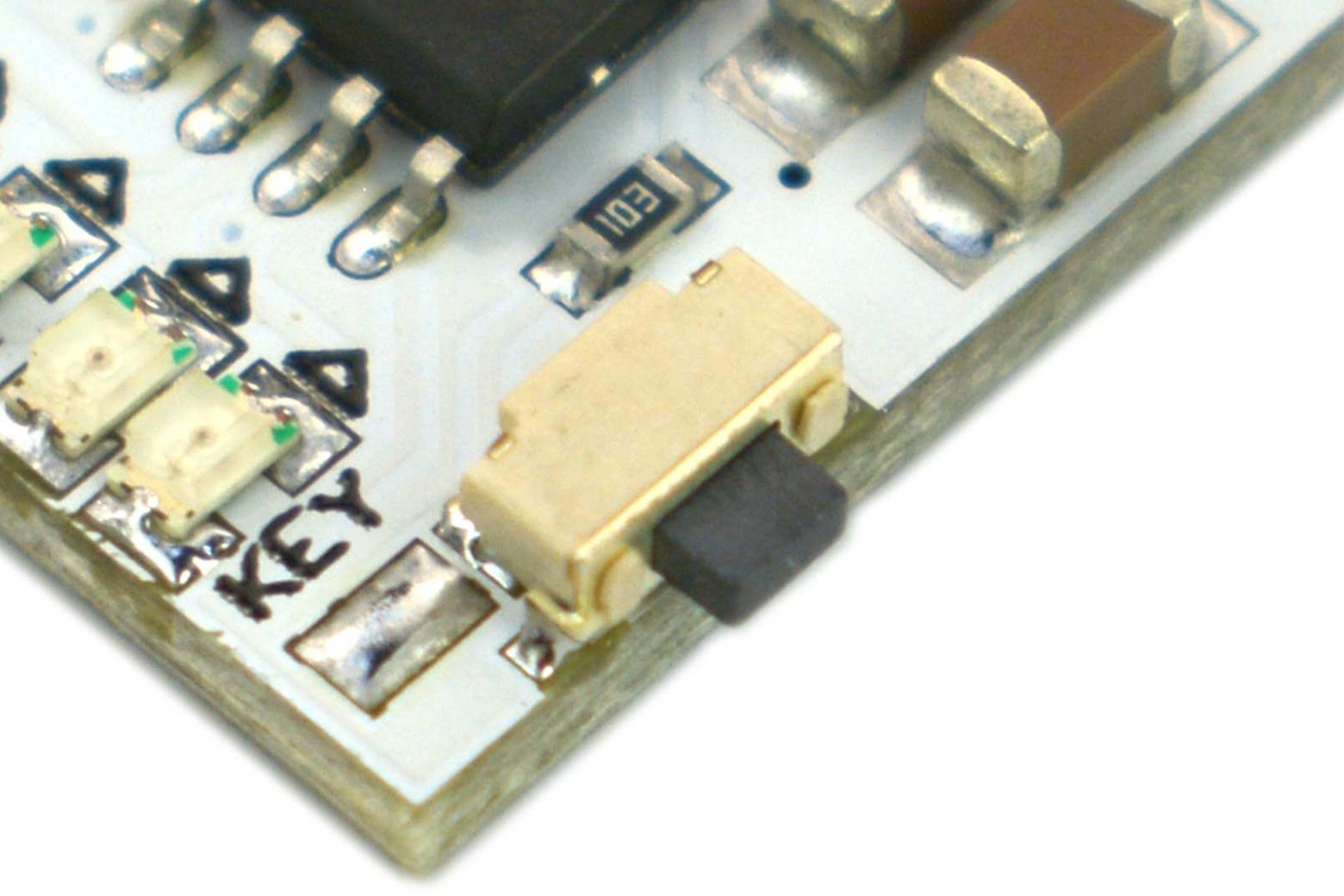

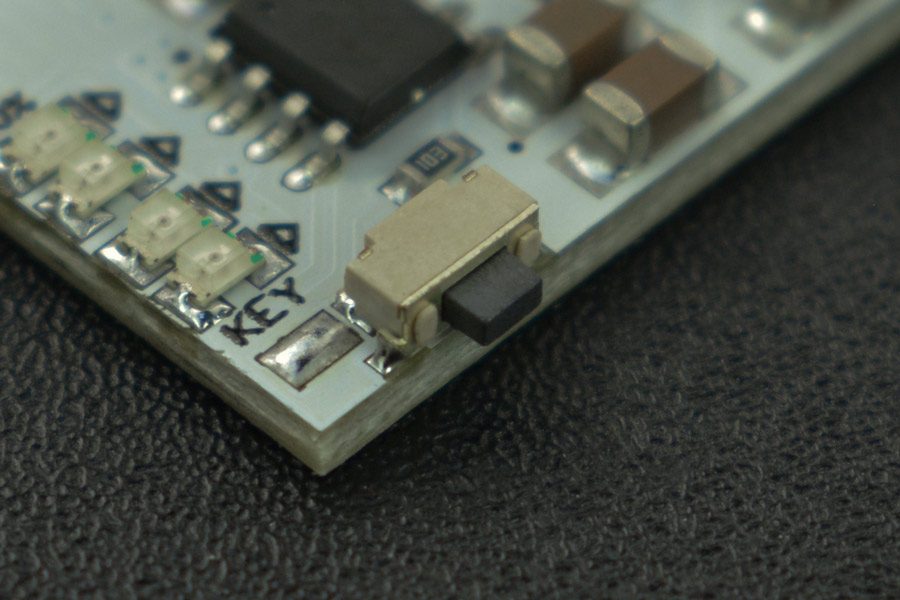

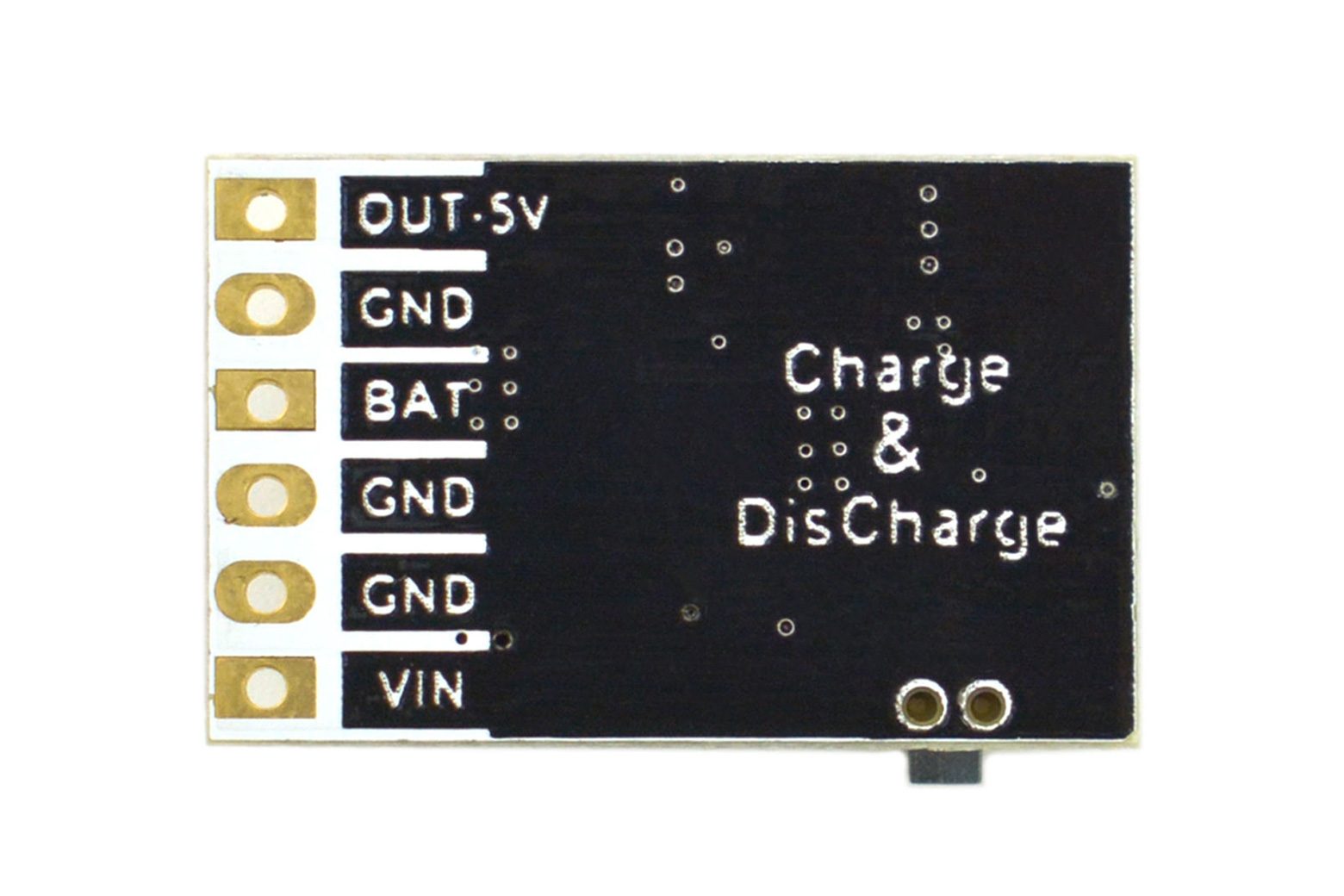

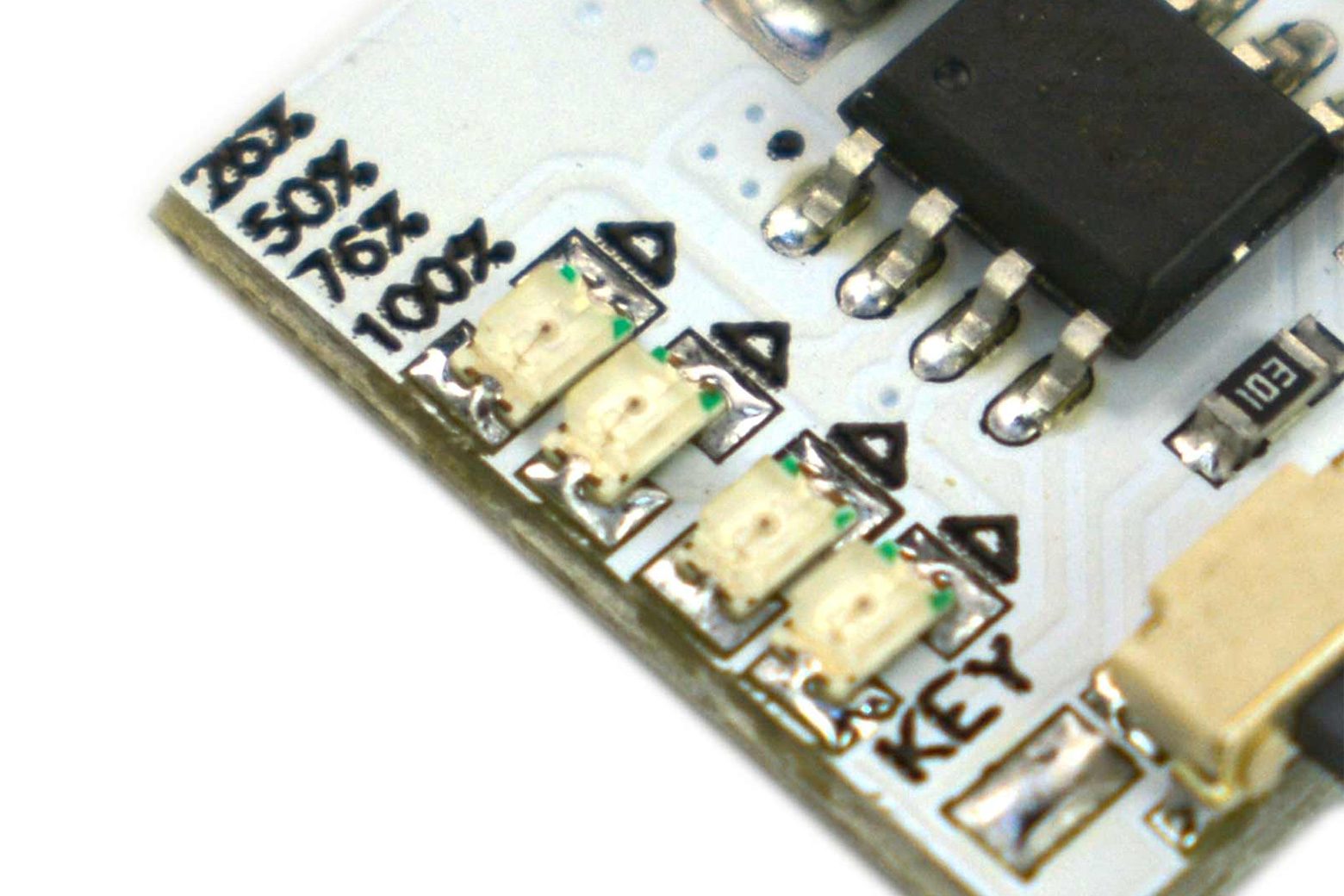

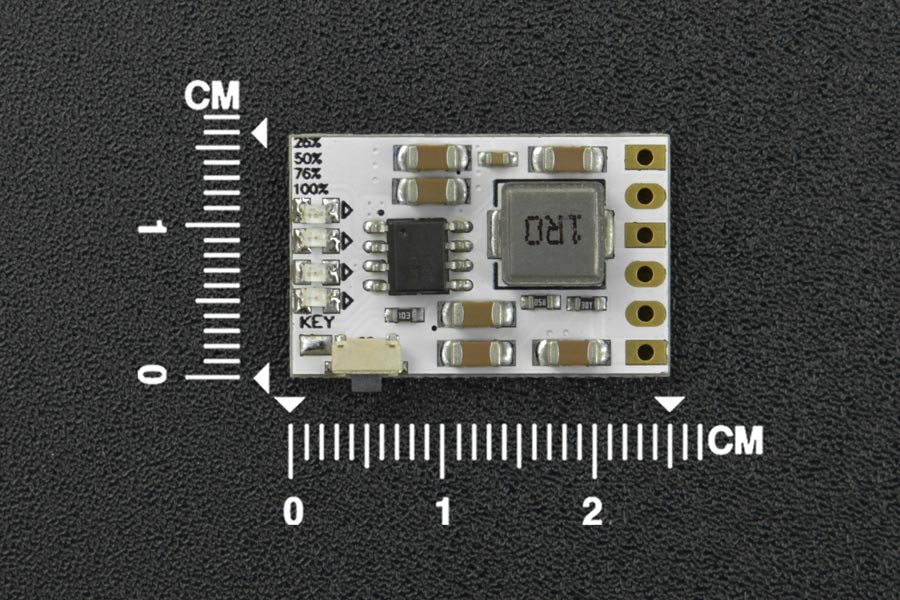

Introduzione Si tratta di un modulo integrato di carica e scarica CC, con uscita normalmente aperta da 5 V, che non è influenzato dall’accesso al carico e ha una corrente di carico massima di 2 A. Dispone di 4 livelli di indicazione dell’elettricità di carica/scarica e uscita controllata da pulsanti. Il modulo è dotato di un circuito di gestione dell’alimentazione integrato che potenzia la batteria al litio a 5 V e supporta la carica e la scarica simultanee. Inoltre, dispone di una protezione della batteria che lo rende applicabile a batterie senza scheda protettiva. Questo modulo può essere applicato al retrofit di ricarica per auto, all’alimentatore del registratore di guida, alla banca di alimentazione mobile fai-da-te e ai dispositivi di ricarica portatili per telefoni cellulari/laptop. Nota: la funzione CHIAVE non è valida in modalità di ricarica. In modalità di scarica, premere brevemente il pulsante una volta per abilitare l’uscita e l’indicatore si accende; Premere a lungo per circa 10 secondi per disattivare l’uscita e questa volta l’indicatore si spegne. L’indicatore si spegne dopo 35 secondi quando non viene eseguita alcuna operazione in modalità di scarica. Quando si carica e si scarica contemporaneamente, abilitare l’ingresso e l’uscita per mantenere un equilibrio, prolungando così la durata del modulo. Definizione pin Istruzioni di cablaggio Carica e scarica Solo carica Solo scarica Indicazione LED Caratteristiche 4 livelli di indicazione dell’elettricità di carica/scarica Uscita controllata da pulsante Circuito di gestione dell’alimentazione integrato Specifica Tensione di carica: CC da 4,6 V a 5,4 V (tipico 5 V) Corrente di ingresso: 2 A-3 A Corrente di carica: 0-2,1 A Tensione completamente carica: 4,2 V ± 1% Corrente di riposo di carica: 100 uA Corrente di scarica: 0-3,5 A Corrente di riposo di scarica: 50 uA Tensione di uscita: 5 V Corrente di uscita: 0-2,1 A Efficienza di boost: ≤92% Efficienza di carica: ≤91% Efficienza di scarica: ≤96% Temperatura ambiente: da -20℃ a +85℃ Passo del cuscinetto: 2,54 mm Diametro del foro del cuscinetto: 1 mm Dimensione: 25*16mm/0,98*0,63” Protezione batteria al litio: protezioni da sovracorrente, sovratensione, sovratemperatura, cortocircuito Elenco di spedizione Modulo integrato di scaricamento carica CC-CC (5 V/2 A) x1 Applicazioni Retrofit di ricarica per auto Alimentatore per registratore di guida Banca di alimentazione mobile fai-da-te Dispositivo di ricarica portatile per telefono cellulare/laptop
